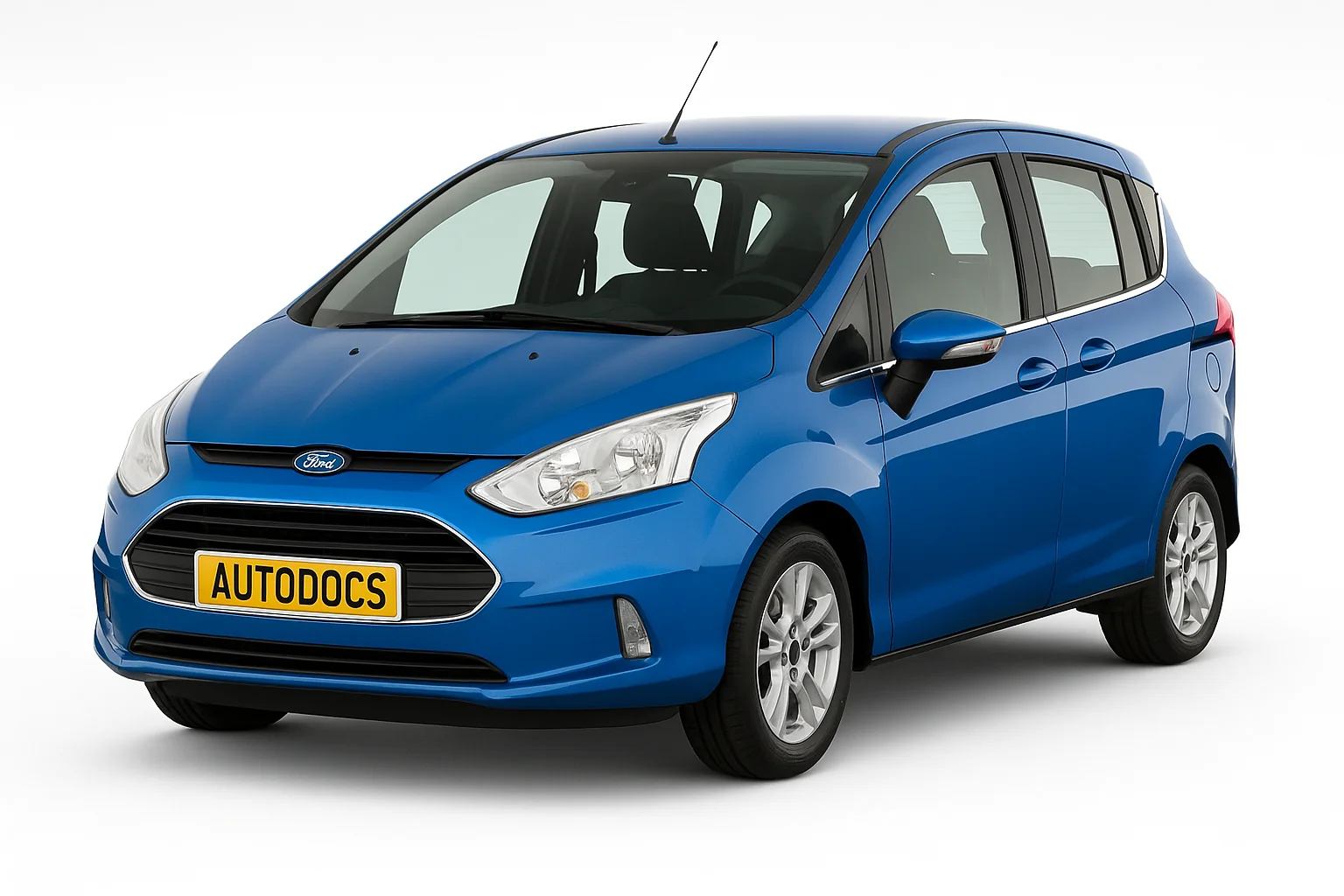

Ford B-Max выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Блок в салоне
Находится под панелью приборов со стороны водителя.
Вариант 1
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 7.5 | Зажигание, датчик дождя, подогрев ветрового стекла |
| 2 | 10 | Стоп-сигналы |
| 3 | 7.5 | Фонарь |
| 4 | 7.5 | Коррекция наклона света фар |
| 5 | Резерв | |
| 6 | 15 | Очиститель заднего стекла |
| 7 | 15 | Насос омывателя |
| 8 | Резерв | |
| 9 | 15 | Подогрев пассажирского сиденья |
| 10 | 15 | Подогрев водительского сиденья |
| 11 | Резерв | |
| 12 | 10 | Модуль подушки безопасности |
| 13 | 10 | Зажигание, электроусилитель рулевого управления, комбинация приборов, пассивная противоугонная система, антиблокировочная система тормозов |
| 14 | 7.5 | Модуль управления силовым агрегатом, рычаг коробки передач, топливный насос |
| 15 | 7.5 | Аудиосистема, комбинация приборов |
| 16 | 7.5 | Подогрев ветрового стекла |
| 17 | Резерв | |
| 18 | Резерв | |
| 19 | 15 | Колодка канала информационной связи |
| 20 | 20 | Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха |
| 21 | 15 | Аудиосистема, навигационная система, система Bluetooth |
| 22 | 7.5 | Комбинация приборов |
| 23 | 7.5 | Модуль прицепа |
| 24 | 7.5 | Антенна модуля Sync |
| 25 | Резерв | |
| 26 | 30 | Левый передний стеклоочиститель |
| 27 | 30 | Правый передний стеклоочиститель |
| R1 | реле зажигания |
Вариант 2
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 7.5 | Зажигание, датчик дождя, подогрев ветрового стекла, потолочный плафон, внутреннее зеркало заднего вида |
| 2 | 10 | Стоп-сигналы |
| 3 | 7.5 | Фонарь заднего хода |
| 4 | 7.5 | Коррекция наклона света фар |
| 5 | Резерв | |
| 6 | 15 | Очиститель заднего стекла |
| 7 | 15 | Насос омывателя |
| 8 | Резерв | |
| 9 | 15 | Подогрев пассажирского сиденья |
| 10 | 15 | Подогрев водительского сиденья |
| 11 | Резерв | |
| 12 | 10 | Модуль подушки безопасности |
| 13 | 10 | Зажигание, электроусилитель рулевого управления, комбинация приборов, пассивная противоугонная система, антиблокировочная система тормозов |
| 14 | 7.5 | Модуль управления силовым агрегатом, рычаг коробки передач, топливный насос |
| 15 | 7.5 | Аудиосистема, комбинация приборов |
| 16 | 7.5 | Подогрев ветрового стекла справа |
| 17 | Резерв | |
| 18 | Резерв | |
| 19 | 10 | Колодка канала информационной связи |
| 20 | 20 | Модуль прицепа |
| 21 | 15 | Аудиосистема, навигационная система |
| 22 | 7.5 | Комбинация приборов |
| 23 | 7.5 | Многофункциональный дисплей, часы, внутренний сканер, дефлекторы системы отопления, панель кондиционирования воздуха |
| 24 | 10 | Модуль Sync |
| 25 | Резерв | |
| 26 | 30 | Левый передний стеклоочиститель |
| 27 | 30 | Правый передний стеклоочиститель |
| 28 | 30 | Модуль регулировки напряжения |
| 29 | 20 | Задняя электрическая розетка |
| 30 | 20 | Прикуриватель, переднее гнездо питания |
| 31 | Резерв | |
| 32 | Резерв | |
| 33 | Резерв | |
| 34 | 20 | Доступ без ключа |
| 35 | 20 | Доступ без ключа |
| 36 | 10 | Колодка канала информационной связи |
| 37 | 15 | Выключатель зажигания |
| 38 | Резерв | |
| 39 | Резерв | |
| 40 | Резерв | |
| 41 | Резерв | |
| 42 | 7.5 | Камера заднего вида |
| 43 | 10 | Модуль Active City Stop |
| 44 | Резерв | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв |
За прикуриватель отвечает предохранитель номер 30 на 20А и реле номер 2.
| № | Назначение реле |
|---|---|
| R1 | Зажигание |
| R2 | Прикуриватель |
| R3 | Не используется |
| R4 | Реле Active City Stop |
| R5 | Не используется |
| R6 | Бесключевой вход (аксессуар) |
| R7 | Бесключевой вход (зажигание) |
| R8 | Реле системы предотвращения разряда аккумуляторной батареи |
| R9 | Электроподогрев ветрового стекла с левой стороны |
| R10 | Электроподогрев ветрового стекла с правой стороны |
| R11 | Не используется |
| R12 | Не используется |
Блок под капотом
Располагается в моторном отсеке рядом с аккумуляторной батареей.
| № | A | Расшифровка предохранителей |
|---|---|---|
| 1 | 30/40 | Анти блокировочная система тормозов, модуль управления системой динамической стабилизации |
| 2 | 60 | Вентилятор системы охлаждения — высокоскоростной режим |
| 3 | 30/40 | Вентилятор системы охлаждения — низко скоростной режим |
| 4 | 30 | Вентилятор отопителя |
| 5 | 60 | Питание блока плавких предохранителей в салоне (аккумуляторная батарея) |
| 6 | 30 | Блок управления кузовными системами |
| 7 | 60 | Питание блока плавких предохранителей в салоне (зажигание) |
| 8 | 60/50 | Свечи предпускового подогрева; Модуль DPS6 |
| 9 | 40 | Подогрев ветрового стекла |
| 10 | 40 | Подогрев ветрового стекла |
| 11 | 30 | Пусковое реле |
| 12 | 10 | Реле дальнего света левой фары |
| 13 | 10 | Реле дальнего света правой фары |
| 14 | 15 | Вспомогательный насос |
| 15 | 20 | Катушка зажигания |
| 16 | 15 | Модуль управления силовым агрегатом, высоко- и низкоскоростной режимы вентилятора системы охлаждения |
| 17 | 15/20 | Подогреваемые датчики кислорода (бензиновые двигатели); Модуль электропитания (дизельные двигатели) |
| 18 | Резерв | |
| 19 | 7.5 | Контроллер кондиционирования воздуха |
| 20 | Резерв | |
| 21 | Резерв | |
| 22 | 15 | Питание батареи управления освещением |
| 23 | 15 | Передние противотуманные фары |
| 24 | 15 | Указатели поворота |
| 25 | 15 | Наружное освещение с левой стороны |
| 26 | 15 | Наружное освещение с правой стороны |
| 27 | 7.5 | Модуль управления силовым агрегатом |
| 28 | 20 | Антиблокировочная система тормозов, управление системой динамической стабилизации |
| 29 | 10 | Муфта компрессора системы кондиционирования |
| 30 | Резерв | |
| 31 | Резерв | |
| 32 | 20 | Звуковой сигнал, функция энергосбережения аккумуляторной батареи, без ключевой модуль |
| 33 | 20 | Подогрев заднего стекла |
| 34 | 20 | Реле топливного насоса, подогреватель дизельного топлива |
| 35 | 15 | Система сигнализации Cat1 |
| 36 | 7.5 | Контроллер автоматической коробки передач |
| 37 | 25 | Модуль левой передней двери |
| 38 | 25 | Модуль правой передней двери |
| 39 | 25 | Модуль левой задней двери |
| 40 | 25 | Модуль правой задней двери |
| № | Реле |
|---|---|
| R1 | Вентилятор системы охлаждения |
| R2 | Резерв |
| R3 | Модуль управления силовым агрегатом |
| R4 | Дальний свет |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Электродвигатель вентилятора системы охлаждения двигателя |
| R8 | Стартер |
| R9 | Муфта компрессора системы кондиционирования |
| R10 | Передние противотуманные фары |
| R11 | Топливный насос, подогреватель дизельного топлива |
| R12 | Фонарь заднего хода |
| R13 | Вентилятор отопителя |
Частые вопросы: предохранители и реле Ford B-Max (2012–2019)
Где находится блок предохранителей на Ford B-Max (2012–2019)?
Где искать блоки на Ford B-Max (2012–2019): Реле системы предотвращения разряда аккумуляторной батареи; Питание блока плавких предохранителей в салоне (аккумуляторная батарея); Питание блока плавких предохранителей в салоне (зажигание); Питание батареи управления освещением. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford B-Max (2012–2019)?
Найдите позицию прикуривателя в таблице на странице Ford B-Max (2012–2019) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Ford B-Max (2012–2019)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Ford B-Max (2012–2019)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford B-Max (2012–2019)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford B-Max (2012–2019)?
Схема и таблица предохранителей Ford B-Max (2012–2019) — на этой странице: Блок в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ford B-Max (2012–2019)?
На Ford B-Max (2012–2019) обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Ford B-Max (2012–2019)?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ford B-Max (2012–2019) и может привести к оплавлению жгута. Ставьте только значение из таблицы.
