Третье поколение Ford Escape (3G) производилось с 2012 по 2019 год без перерывов: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годы. В этот период автомобиль прошел модернизацию и рестайлинг. В данном руководстве вы найдете подробные схемы расположения блоков предохранителей и реле Ford Escape 3 поколения с фотографиями и пояснениями. Мы детально разберем компоновку монтажных блоков в разных модификациях, а также покажем, какой предохранитель отвечает за прикуриватель - эта информация поможет при ремонте и диагностике электрооборудования.
Конструкция блоков и количество элементов в них может отличаться от представленного и зависит от года выпуска и уровня комплектации вашего Ford Escape 3.
Не то поколение или год? Смотрите другие Ford Escape:
[ Ford Escape 1G (2000 – 2007) ]
[ Ford Escape 2G (2007 – 2012) ]
[ Ford Escape 4G (2020 – 2026) ]
Содержание

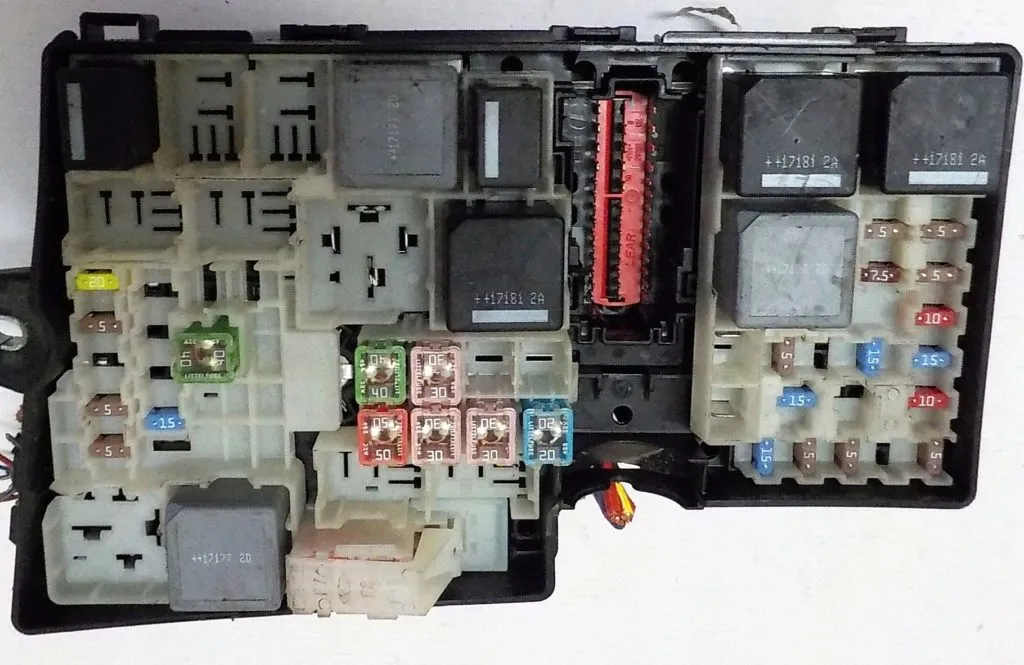

Блок в моторном отсеке
Расположен в левой части моторного отсека и закрыт защитной крышкой.
Как снять крышку блока предохранителей
Чтобы снять крышку блока предохранителей под капотом Ford Kuga 2, нужно найти соответствующие фиксаторы на обратной стороне – защелки.
Затем просто потяните на себя и вверх. Актуальная схема блока будет напечатана на внутренней стороне крышки.
| № | A | Обозначение |
|---|---|---|
| F1 | Резерв | |
| F2 | Резерв | |
| F3 | Резерв | |
| F4 | Резерв | |
| F5 | Резерв | |
| F6 | Резерв | |
| F7 | 40 | Антиблокировочная система тормозов, система динамической стабилизации |
| F8 | 30 | Электронная система динамической стабилизации |
| F9 | 20 | Омыватели фар |
| F10 | 40 | Электродвигатель вентилятора отопителя |
| F11 | 30 | Модуль качества напряжения, блок управления кузовом |
| F12 | 30 | Модуль управления силовой установкой |
| F13 | 30 | Реле стартера |
| F14 | 40 | Правая часть обогрева лобового стекла |
| F15 | 20 | Передний прикуриватель, дополнительные розетки питания |
| F16 | 40 | Левая часть обогрева лобового стекла |
| F17 | 20 | Дополнительный отопитель |
| F18 | 20 | Центральная розетка питания |
| F19 | 5 | Антиблокировочная система тормозов, система динамической стабилизации |
| F20 | 15 | Звуковой сигнал |
| F21 | 5 | Выключатель стоп-сигналов |
| F22 | 15 | Система мониторинга аккумулятора |
| F23 | 5 | Реле соленоидов |
| F24 | 5 | Управление освещением |
| F25 | 10 | Электропривод наружных зеркал (без блока управления дверьми) |
| F26 | 5 | Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15 | Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления трансмиссией (автомобили с дизельным двигателем) |
| F27 | 15 | Муфта компрессора кондиционера |
| F28 | 5 | Система адаптивного круиз-контроля (автомобили с системой автостарт-стоп) |
| F29 | 25 | Обогрев заднего стекла кузова |
| F30 | Резерв | |
| F31 | Резерв | |
| F32 | 15 | Модуль управления двигателем |
| F33 | 10 | Модуль управления двигателем |
| F34 | 10 | Модуль управления двигателем |
| F35 | 15 | Модуль управления двигателем |
| F36 | 5 | Активные жалюзи радиатора |
| F37 | 5 | Питание индикатора деактивации подушки безопасности пассажира |
| F38 | 5 | Модуль управления двигателем, модуль управления трансмиссией |
| F39 | 5 | Фары, корректор фар |
| F40 | 5 | Электроусилитель руля |
| F41 | 20 | Блок управления системами кузова |
| F42 | 15 | Очиститель заднего стекла |
| F43 | 15 | Фары |
| F44 | 5 | Система адаптивного круиз-контроля (автомобили без системы автостарт-стоп) |
| F45 | 10 | Обогрев форсунок омывателя |
| F46 | 40 | Автоматическая работа стеклоочистителей |
| F47 | Резерв | |
| F48 | 15 | Испаритель дизельного топлива |
| Реле | ||
| R1 | Резерв | |
| R2 | Реле звукового сигнала (Микрореле) | |
| R3 | Реле испарителя дизеля | |
| R4 | Резерв | |
| R5 | Резерв | |
| R6 | Резерв | |
| R7 | Силовое реле – обогрев ветрового стекла | |
| R8 | Резерв | |
| R9 | Реле омывателя фар | |
| R10 | Реле стартера | |
| R11 | Реле муфты компрессора кондиционера | |
| R12 | Силовое реле – вентилятор охлаждения | |
| R13 | Вентилятор отопителя – мини-реле | |
| R14 | Реле управления двигателем | |
| R15 | Силовое реле – обогрев заднего стекла | |
| R16 | Силовое реле – зажигание | |
За прикуриватель отвечает предохранитель номер F15 на 20A.
Блок в салоне
Расположен под бардачком со стороны пассажира.
| № | A | Назначение |
|---|---|---|
| 56 | 20 | Топливный насос |
| 57 | Резерв | |
| 58 | Резерв | |
| 59 | 5 | Приемник пассивной противоугонной системы |
| 60 | 10 | Плафон освещения салона, блок переключателей двери водителя, подсветка бардачка, блок переключателей потолочной консоли |
| 61 | 20 | Прикуриватель, розетка питания |
| 62 | 5 | Автоматические стеклоочистители, зеркало с авто затемнением |
| 63 | 10 | Система адаптивного круиз-контроля (модуль переднего датчика) |
| 64 | Резерв | |
| 65 | 10 | Разблокировка защелки задней подъемной двери |
| 66 | Резерв | |
| 67 | 7.5 | Модуль SYNC, Многофункциональный дисплей, Модуль глобальной системы позиционирования |
| 68 | 15 | Электронный замок рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | Резерв | |
| 71 | 10 | Блок управления отопителем (ручной модуль управления в системе кондиционирования), двухзонный электронный автоматический климат-контроль |
| 72 | 7.5 | Модуль рулевого колеса |
| 73 | 5 | Разъем данных, автономная аудиосистема |
| 74 | 15 | Дальний свет фар |
| 75 | 15 | Противотуманные фары/фонари |
| 76 | 10 | Фонари заднего хода |
| 77 | 20 | Насос омывателя |
| 78 | 5 | Выключатель зажигания, кнопка запуска |
| 79 | 15 | Аудиоблок, навигационный DVD-плеер, сенсорный экран, выключатель аварийной сигнализации, переключатель замков дверей |
| 80 | 20 | Прозрачный люк |
| 81 | 5 | Радиоприемник RF, датчик движения в салоне |
| 82 | 20 | Насос омывателя |
| 83 | 20 | Система централизованной блокировки замков |
| 84 | 20 | Питание разблокировки двери водителя, Двойная блокировка |
| 85 | 7,5 | Выключатель зажигания |
| 86 | 10 | Модуль подушек безопасности, система распознавания присутствия пассажира, индикатор деактивации подушки безопасности пассажира |
| 87 | Резерв | |
| 88 | Резерв | |
| 89 | Резерв |

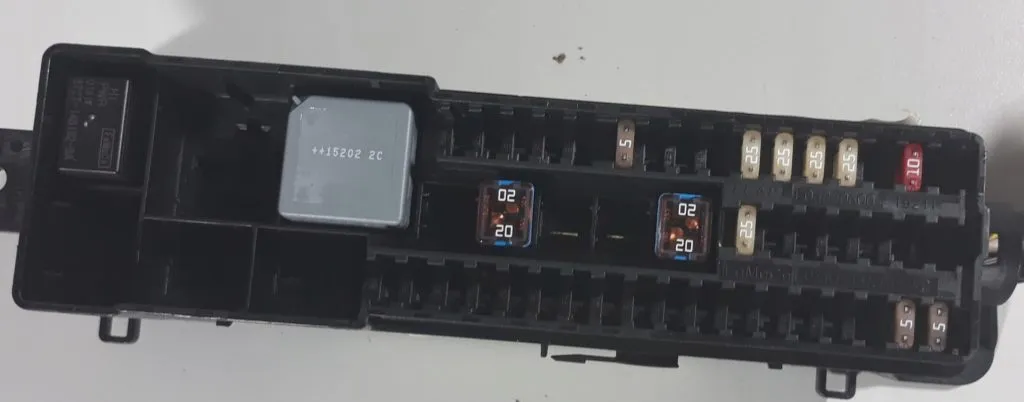

Багажное отделение
Расположен в багажном отделении за нишей шасси и закрыт защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| F1 | 5 | Система бесконтактного открывания задней подъемной двери |
| F2 | 10 | Модуль бесключевого доступа |
| F3 | 5 | Ручки дверей автомобиля с системой дистанционного бесключевого доступа |
| F4 | 25 | Модуль управления левой передней дверью |
| F5 | 25 | Модуль управления правой передней дверью |
| F6 | 25 | Модуль управления левой задней дверью |
| F7 | 25 | Модуль управления правой задней дверью |
| F8 | Резерв | |
| F9 | 25 | Электродвигатель сиденья водителя |
| F10 | Резерв | |
| F11 | 5 | Задний аккумулятор катушки реле зажигания |
| F12 | 10 | Система микроклимата (автомобили с системой автостарт-стоп) |
| F13 | 5 | Комбинация приборов (автомобили с системой автостарт-стоп) |
| F14 | 7.5 | Дисплей информационно-развлекательной системы, Модуль SYNC, Модуль глобальной системы позиционирования (автомобили с системой автостарт-стоп) |
| F15 | 15 | Аудиоблок (автомобили с системой автостарт-стоп) |
| F16 | Резерв | |
| F17 | Резерв | |
| F18 | Резерв | |
| F19 | Резерв | |
| F20 | Резерв | |
| F21 | Резерв | |
| F22 | Резерв | |
| F23 | Резерв | |
| F24 | 30 | Дополнительные розетки питания переменного и постоянного тока |
| F24 | 20 | Задние дополнительные розетки питания |
| F25 | 25 | Электропривод открывания верхней двери |
| F26 | 40 | Дополнительное оборудование, модуль буксировки прицепа |
| F27 | 20 | Дополнительные розетки питания багажного отделения |
| F28 | Резерв | |
| F29 | 5 | Система мониторинга слепых зон, Датчик фронтальной видеокамеры, Система адаптивного круиз-контроля, Камера заднего вида системы помощи при парковке, Сигнал зажигания модуля качества напряжения |
| F30 | 5 | Система помощи при парковке |
| F31 | Резерв | |
| F32 | 5 | Сигнал зажигания дополнительных розеток питания постоянного и переменного тока |
| F33 | Резерв | |
| F34 | 20 | Обогрев сиденья водителя |
| F35 | 20 | Обогрев сиденья пассажира |
| F36 | Резерв | |
| F37 | Резерв | |
| F38 | Резерв | |
| F39 | Резерв | |
| F40 | Резерв | |
| F41 | Резерв | |
| F42 | Резерв | |
| F43 | Резерв | |
| F44 | Резерв | |
| F45 | Резерв | |
| F46 | 10 | Система мониторинга слепых зон, датчик фронтальной видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке (автомобили с системой автостарт-стоп) |
| Реле | ||
| R1 | Силовое реле – выключатель зажигания | |
| R2 | Резерв | |
| R3 | Резерв | |
| R4 | Резерв | |
| R5 | Резерв | |
| R6 | Резерв | |
