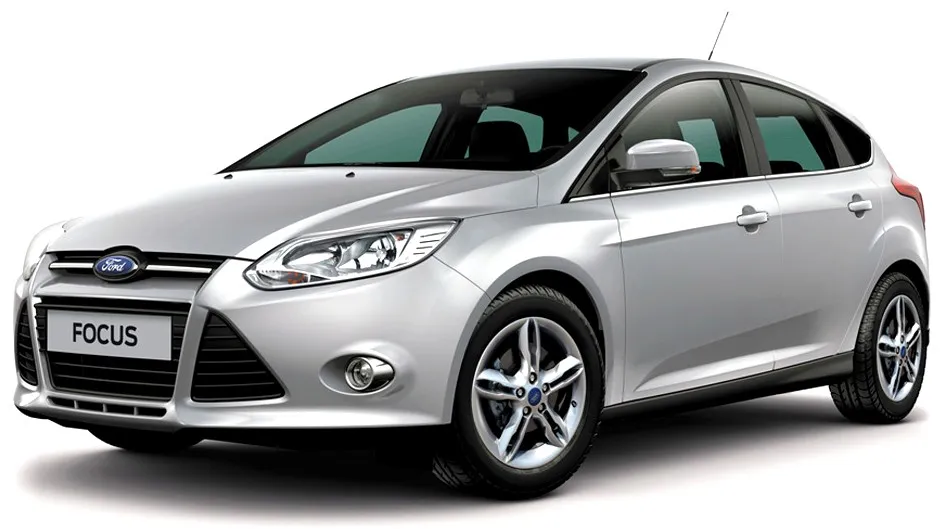

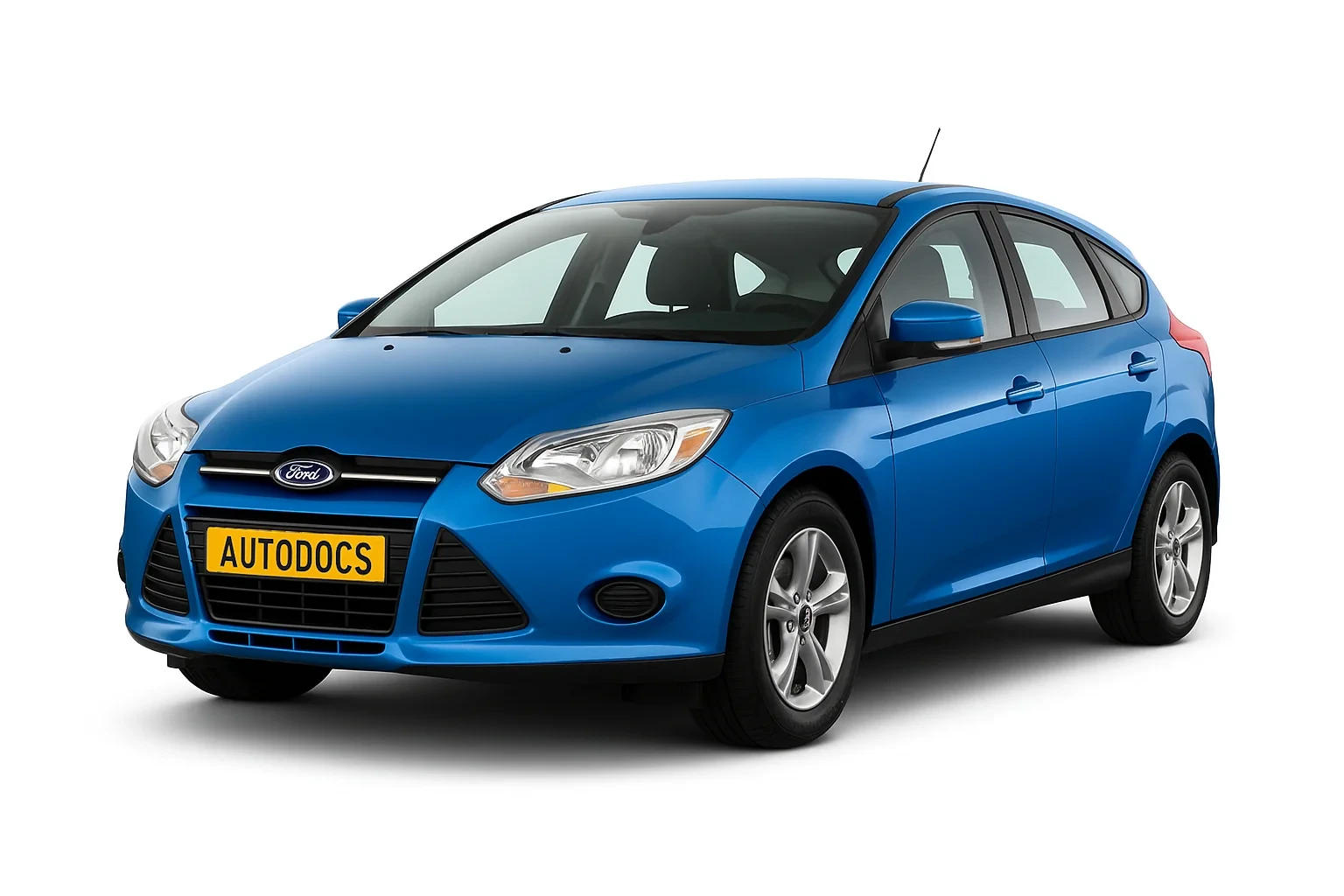

Ford Focus 3 выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
| № | A | Описание |
|---|---|---|
| № | Описание | |
| 1 | Электронный блок управления ABS | |
| 2 | Электронный блок управления кондиционером | |
| 3 | Звуковой сигнал противоугонной системы – в правой части багажного отделения | |
| 4 | Блок управления интерфейсом аудиосистемы | |
| 5 | Аккумуляторная батарея | |
| 6 | Диагностический разъем (DLC) | |
| 7 | Блок управления конвертером DC/DC | |
| 8 | Блок управления электрооборудованием двери водителя | |
| 9 | Блок управления электрооборудованием левой задней двери | |
| 10 | Блок управления электрооборудованием двери пассажира | |
| 11 | Блок управления электрооборудованием правой задней двери | |
| 12 | Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса | |
| 13 | Блок управления электродвигателем вентилятора системы охлаждения | |
| 14 | Блок управления заслонкой радиатора системы охлаждения | |
| 15 | Блок предохранителей /реле, моторный отсек 1 | |
| 16 | Блок предохранителей /реле, моторный отсек 2 | |
| 17 | Блок предохранителей /реле, приборная панель | |
| 18 | Блок предохранителей /реле, багажное отделение – в левой части багажного отделения | |
| 19 | Блок управления свечами накаливания – за накладкой колесной арки левого колеса | |
| 20 | Блок управления фарами | |
| 21 | Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора | |
| 22 | Звуковой сигнал 1 | |
| 23 | Звуковой сигнал 2 | |
| 24 | Блок управления замком зажигания | |
| 25 | Блок управления интерфейсом комбинации приборов | |
| 26 | Блок управления комбинацией приборов | |
| 27 | Блок управления системы дистанционного управления центральным замком и запуска двигателя | |
| 28 | Блок управления системой слежения за разметкой |
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.
Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
| № | A | Описание |
|---|---|---|
| 56 | 20 | Топливный насос |
| 57 | Резерв | |
| 58 | Резерв | |
| 59 | 5 | Приемопередатчик пассивной противоугонной системы |
| 60 | 10 | Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк |
| 61 | 20 | Прикуриватель, задняя розетка |
| 62 | 5 | Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10 | Европа: Система адаптивного круиз-контроля |
| 64 | Резерв | |
| 65 | 10 | Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20 | Блокировка двери водителя, двойная блокировка |
| 67 | 7.5 | Информационно – развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
| 68 | 15 | Электрический блокиратор рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | 20 | Центральный замок |
| 71 | 7.5/10 | Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
| 72 | 7.5 | Модуль рулевого колеса |
| 73 | 5/7.5 | Диагностический разъем, батарея сирены противоугонной системы |
| 74 | 15 | Дальний свет фар |
| 75 | 15 | Передний противотуманный свет |
| 76 | 10 | Лампы заднего хода |
| 77 | 20 | Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5 | Замок зажигания, кнопка запуска, система бесключевого доступа / запуска |
| 79 | 15 | Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
| 80 | 20 | Люк, солнцезащитная шторка |
| 81 | 5 | Датчик контроля салона, радиочастотный радиоприемник |
| 82 | 20 | Насос омывателя стекла |
| 83 | 20 | Центральный замок |
| 84 | 20 | Разблокировка двери водителя, двойная блокировка |
| 85 | 7.5 | Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10 | Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
| 87 | 15 | Подогрев рулевого колеса |
| 88 | 25 | Модуль качества напряжения |
| 89 | – |
За прикуриватель отвечает предохранитель номер 61 на 20А.
Блоки под капотом
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
| № | A | Обозначение предохранителей |
|---|---|---|
| 7 | 40 | ABS, ESP |
| 8 | 30 | ESP |
| 9 | 30 | Обогрев заднего стекла |
| 40 | Блок предохранителей в багажном отсеке | |
| 10 | 40 | Мотор отопителя |
| 11 | 30 | Модуль качества напряжения, Система старт-стоп |
| 12 | 30 | Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогреватель ветрового стекла (правая сторона) |
| 25 | Задний стеклоподъёмник | |
| 15 | 25 | Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40 | Обогреватель ветрового стекла (левая сторона) |
| 20 | Датчик аккумуляторной батареи | |
| 17 | 20 | Вспомогательный отопитель |
| 18 | 20 | Стеклоочиститель |
| 19 | 5 | ABS, ESP |
| 20 | 15 | Звуковой сигнал |
| 21 | 5 | Выключатель ламп стоп-сигнала |
| 22 | 15 | Система мониторинга аккумуляторной батареи |
| 5 | Парковочный помощник | |
| 23 | 5 | Катушки реле, переключатель освещения |
| 24 | 20 | Задняя розетка |
| 5 | Обогреватель ветрового стекла (правая сторона) | |
| 25 | 10 | Зеркала с электроприводом |
| 26 | 15/20/25 | Блок управления коробкой передач |
| 27 | 15 | Муфта компрессора кондиционера |
| 28 | 5 | Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль |
| 10 | Камера заднего вида, система предупреждения о возможном столкновении | |
| 29 | 20 | Омыватели фар |
| 10 | Камера заднего вида, система предупреждения о возможном столкновении | |
| 30 | 5 | Блок управления двигателем |
| 31 | 15 | Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10 | Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10 | Катушки зажигания |
| 34 | 10 | Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15 | Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10 | Блок управления двигателем |
| 5 | Активные жалюзи радиатора | |
| 37 | 5 | ABS |
| 15 | Дневные ходовые огни, блок управления фарами | |
| 20 | Дополнительная розетка на панели приборов | |
| 38 | 15 | Блок управления двигателем, блок управления коробкой передач |
| 39 | 5 | Блок управления фарами |
| 15 | Сиденье водителя с электроприводом | |
| 40 | 5 | Усилитель рулевого управления |
| 41 | 20 | Блок кузовной электроники |
| 42 | 15 | Задний стеклоочиститель |
| 43 | 15 | Корректор света фар, адаптивное освещение |
| 44 | 5 | Адаптивный круиз-контроль |
| 45 | 10 | Обогрев жиклеров стеклоомывателя |
| 15 | Сиденье пассажира с электроприводом | |
| 46 | 25 | Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7.5 | Обогрев зеркал |
| 48 | 15 | Испаритель фильтра продуктов сгорания дизельного топлива |
| 5 | Зеркала с электроприводом | |
| Реле | ||
| R1 | Вентилятор интеркулера | |
| R2 | Звуковой сигнал | |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла | |
| R4 | Резерв | |
| R5 | Задний стеклоочиститель | |
| R6 | Вентилятор системы охлаждения | |
| R7 | Обогреватель ветрового стекла | |
| R8 | Вентилятор системы охлаждения | |
| R9 | Омыватели фар | |
| R10 | Вентилятор системы охлаждения, Стартер | |
| R11 | Муфта компрессора кондиционера | |
| R12 | Вентилятор системы охлаждения | |
| R13 | Мотор отопителя | |
| R14 | Блок управления двигателем | |
| R15 | Стартер, Обогрев заднего стекла | |
| R16 | Зажигание | |
За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
| № | A | Назначение |
|---|---|---|
| F1 | 80 | Блок управления усилителем рулевого управления |
| F2 | 150 | Стартер |
| F3 | 100 | |
| F4 | 50 | Многофункциональный блок управления |
| F5 | 80 | Дополнительный отопитель |
| F6 | 70 | |
| F7 | – | |
| F8 | 50 | Блок управления электродвигателем вентилятора системы охлаждения |
| F9 | 50 | Многофункциональный блок управления |
| F10 | 60 | Блок управления свечами накаливания |
Блок в багажнике
Расположен за обшивкой либо защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 5 | Катушки реле |
| 2 | 10 | Модуль бесключевой системы автомобиля |
| 3 | 5 | Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25 | Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25 | Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25 | Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25 | Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10 | Европа: Сирена противоугонной системы |
| 9 | 25 | Сиденье водителя с электроприводом |
| 10 | Стеклоподъемники, ’14-’18: Усилитель аудиосистемы | |
| 11 | 5 | Модуль бесключевой системы автомобиля |
| 25 | Сиденье пассажира с электроприводом | |
| 12 | 10 | Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
| 13 | 5 | Комбинация приборов (с модулем запуска и остановки) |
| 14 | 7.5 | Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15 | Аудиосистема (с модулем запуска и остановки) |
| 16 | – | |
| 17 | – | |
| 18 | – | |
| 19 | – | |
| 20 | – | |
| 21 | – | |
| 22 | – | |
| 23 | 25 | Аудио усилитель |
| 24 | 30 | Обогрев заднего стекла |
| 25 | 20 | Розетка в багажном отсеке |
| 26 | 40 | Модуль прицепа |
| 27 | – | |
| 28 | 40 | Модуль прицепа |
| 29 | 5 | Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида |
| 30 | 5 | Модуль системы помощи при парковке |
| 31 | – | |
| 32 | – | |
| 33 | 15 | Реле заднего стеклоочистителя |
| 34 | 15 | Подогрев водительского сиденья |
| 35 | 15 | Подогрев пассажирского сиденья |
| 36 | – | |
| 37 | 5 | Люк |
| 38 | – | |
| 39 | – | |
| 40 | – | |
| 41 | 5 | Раздвижное буксирное устройство |
| 42 | – | |
| 43 | – | |
| 44 | 10 | Зеркала с электроприводом |
| 45 | 7.5 | Обогрев зеркал |
| 46 | 5 | Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) |
| Реле | ||
| R1 | Замок зажигания | |
| R2 | Обогрев заднего стекла | |
| R3 | Задний стеклоочиститель | |
| R4 | – | |
| R5 | Сирена противоугонной системы | |
| R6 | Вспомогательное реле | |
Инструкция Форд Фокус 3
Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: “скачать“.
Частые вопросы: предохранители и реле Ford Focus 3 (2011–2018)
Где находится блок предохранителей на Ford Focus 3 (2011–2018)?
Где искать блоки на Ford Focus 3 (2011–2018): Звуковой сигнал противоугонной системы – в правой части багажного отделения; Аккумуляторная батарея; Блок предохранителей /реле, моторный отсек 1; Блок предохранителей /реле, моторный отсек 2. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Focus 3 (2011–2018)?
Найдите позицию прикуривателя в таблице на странице Ford Focus 3 (2011–2018) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Focus 3 (2011–2018) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Focus 3 (2011–2018)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Focus 3 (2011–2018)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Focus 3 (2011–2018)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Focus 3 (2011–2018)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Focus 3 (2011–2018)?
Схема и таблица предохранителей Ford Focus 3 (2011–2018) — на этой странице: Расположение блоков, Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
