Ford Galaxy 3 го поколения собирается с 2016 года. Годы выпуска 2017, 2018, 2019, 2020, 2021 и по настоящее время. В данной публикации мы покажем расположение блоков и описание предохранителей и реле Форд Галакси 3 го поколения, со схемами и их фотографиями. Отметим предохранители отвечающие за прикуриватель.
Актуальное назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего автомобиля.
Блок в салоне
Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.
Расположение

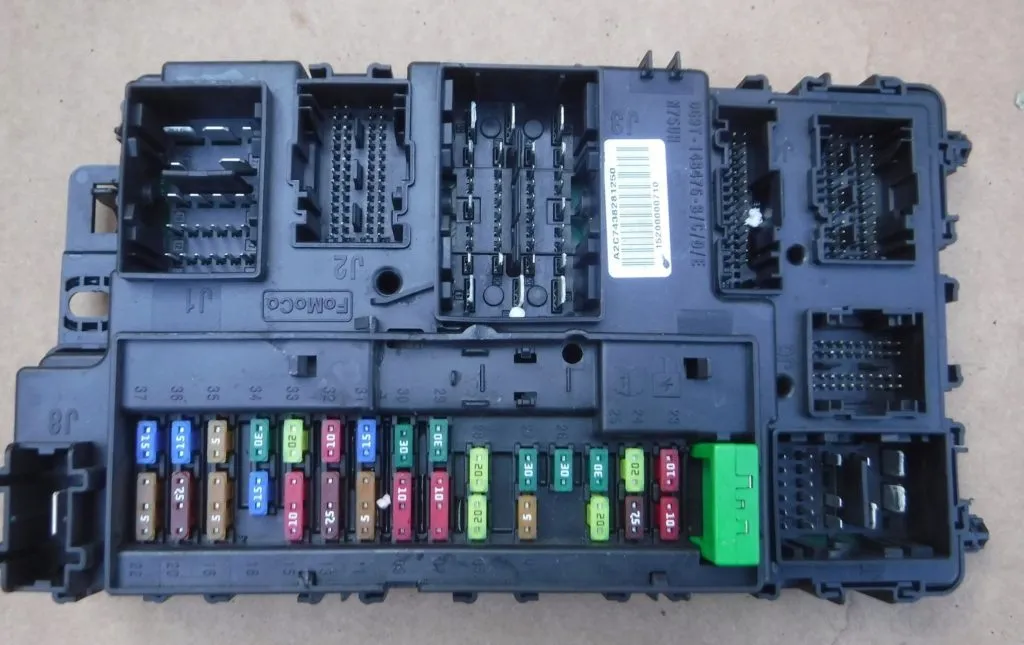

Фото пример
Схема
Назначение
| 1 |
10А Фоновая подсветка, Лампа перчаточного ящика, Фонарь косметического зеркала, Потолочный плафон, Лампа багажного отделения
|
| 2 |
7,5А Сиденье с функцией запоминания положения, Нижняя опора спинки сиденья водителя, Электропривод зеркал
|
| 3 | 20А Разблокировка двери водителя |
| 4 | 5А Электронный тормоз прицепа |
| 5 | 20А Замок зажигания, Кнопка запуска |
| 6 | 10А Подогрев сидений |
| 7 | 10А Резерв |
| 8 | 10А Резерв |
| 9 | 10А Резерв |
| 10 | 5А Модуль двери багажного отделения с электроприводом |
| 11 | 5А Резерв |
| 12 | 7,5А Интегрированный модуль передних органов управления (система управления микроклиматом и радиоприемником) |
| 13 | 7,5А Рулевая колонка, Панель приборов, Диагностический разъем |
| 14 | 10А Резерв |
| 15 | 10А Шлюз канала передачи данных |
| 16 |
15А Блокировка от открывания детьми, Разблокирование подъемного стекла багажного отделения
|
| 17 | 5А Резерв |
| 18 | 5А Замок (выключатель) зажигания, Выключатель зажигания нажимной кнопкой |
| 19 | 7,5А Индикатор отключения надувной подушки безопасности пассажира, Индикатор диапазона передач |
| 20 | 7,5А Резерв |
| 21 | 5А Датчик влажности и температуры в автомобиле, Системы контроля «слепых/ мертвых» зон, Задняя камера, Система адаптивного круиз контроля |
| 22 | 5А Датчик классификации пассажира |
| 23 | 10А Цепь электропитания задержки выключения вспомогательного оборудования |
| 24 | 20А Блокирование/ разблокирование |
| 25 | 30А Окно двери водителя, Зеркало двери водителя |
| 26 | 30А Окно двери переднего пассажира, Зеркало двери переднего пассажира |
| 27 | 30А Люк |
| 28 | 20А Усилитель |
| 29 | 30А Окно задней двери со стороны водителя |
| 30 | 30А Окно задней двери со стороны пассажира |
| 31 | 15А Резерв |
| 32 | 10А Модуль глобальной системы определения местонахождения, Голосовое управление (SYNC), Информационно – развлекательный дисплей, Радиочастотный радиоприемник, Система адаптивного круиз контроля |
| 33 | 20А Радио |
| 34 | 30А Шина «пуск/ работа» (предохранитель 19, 20, 21, 22, 35, 36, 37, автомат защиты) |
| 35 | 5А Модуль управления системы подушек и ремней безопасности |
| 36 | 15А Зеркало салона с автоматическим затемнением, Модуль обогреваемого заднего сиденья, Система полного привода |
| 37 | 15А Модуль стабилизации напряжения |
| 38 | 30А Не используется |
Блок под капотом
Он состоит из 2 отделов и находится с левой стороны, рядом со стойкой и закрыт защитной крышкой.
Верхний отдел
Фотография
Схема
Обозначение
| 1 | 25А Стеклоочиститель ветрового стекла 30А Люк |
| 2 | Реле стартера |
| 3 | 15А Автоматический режим работы стекло очистителей, датчик дождя, задние стеклоочистители |
| 4 | Реле электро вентилятора обдува |
| 5 | 20А Розетка питания вспомогательного оборудования на тыльной стороне консоли |
| 6 | Реле дополнительного отопителя |
| 7 | 20А Модуль управления силовым агрегатом |
| 8 | 20А Модуль управления силовым агрегатом |
| 9 | Реле модуля управления силовым агрегатом |
| 10 | 20А Передние дополнительные гнезда электропитания со стороны водителя |
| 11 | 15А Модуль управления силовым агрегатом |
| 12 | 15А Модуль управления силовым агрегатом |
| 13 | 10А Модуль управления силовым агрегатом |
| 14 | 10А Модуль управления силовым агрегатом |
| 15 | Реле «работа/пуск» |
| 16 | 20А Розетка питания вспомогательного оборудования на консоли, прикуриватель |
| 17 | 20А Дополнительное гнездо питания в багажном отделении |
| 18 | 10А Модуль управления силовым агрегатом |
| 19 | 10А Рулевое управление с усилителем |
| 20 | 10А Подсветка положения «старт/стоп», круиз контроль |
| 21 | 15А Модуль управления коробкой передач, масляный насос коробки передач |
| 22 | 10А Система кондиционирования воздуха |
| 23 | 15А. Старт/стоп, система информирования о мертвых зонах, камера заднего вида, адаптивный круиз-контроль, предупреждающий сигнал о сближении, модуль качества напряжения, датчик качества воздуха |
| 24 | 10А Резерв |
| 25 | 10А Анти блокировочная система тормозов, АБС |
| 26 | 10А Модуль управления силовым агрегатом. |
| 27 | 10А Резерв |
| 28 | 10А Насос омывателя заднего стекла. |
| 29 | 5А Расходомер воздуха |
| 30 | Резерв |
| 31 | Резерв |
| 32 | Реле вентилятора охлаждения |
| 33 | Реле системы кондиционирования |
| 34 | 15А Электрический блокиратор рулевой колонки. |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Резерв |
| 38 | Реле вентилятора охлаждения |
| 39 | Реле вентилятора охлаждения |
| 40 | Реле звукового сигнала |
| 41 | Реле звукового сигнала |
| 42 | Реле топливного насоса |
| 43 | Резрв |
| 44 | 5А Обогреваемый распылитель омывателя |
| 45 | Резерв |
| 46 | 10А Генератор |
| 47 | 10А Выключатель тормоза |
| 48 | 20А Звуковой сигнал |
| 49 | 5А Датчик расхода воздуха 20А Нагревательный элемент для дизельного топлива |
| 50 | 10А Вентилятор системы охлаждения, раздаточная коробка 20А Сигнал |
| 51 | Резерв |
| 52 | Резерв |
| 53 | 10А Сиденья с электроприводом. |
| 54 | 5А Пульт ДУ отопителя, работающего на топливе, 10А Выключатель тормоза |
| 55 | 10А ALT датчик |
За работу прикуривателей и USB розеток отвечают предохранители 17,16, 10 и 5 на 20А.
Нижний отдел
Пример доступа
Схема
Назначение
| 56 | 30А Топливный насос |
| 57 | 20А Испаритель дизельного топлива |
| 58 | Резерв |
| 59 | 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 60 | 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 61 | 40А Обогреватель ветрового стекла (левая сторона) |
| 62 | 50А Блок управления системами кузова |
| 63 | 20/30А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 64 | 30А Дополнительный отопитель |
| 65 | 20А. Подогрев передних сидений |
| 66 | 40А Обогреватель ветрового стекла (правая сторона) |
| 67 | 50А Блок управления системами кузова |
| 68 | 40А Обогреваемое заднее стекло |
| 69 | 30А Анти блокировочная система тормозов |
| 70 | 30А Сиденье пассажира |
| 71 | 60А Дополнительный отопитель |
| 72 | 20А Насос топлива 30А Люк либо Задние сидения |
| 73 | 20А Заднее обогреваемое сиденье |
| 74 | 30А Модуль сиденья водителя |
| 75 | 30А Дополнительный отопитель |
| 76 | 20А Масляный насос коробки передач |
| 77 | 30А Модуль сиденья с управляемым микроклиматом |
| 78 | 40А Модуль буксировки прицепа |
| 79 | 40А Электро вентилятор обдува. |
| 80 | 30А Модуль питания в багажном отделении. |
| 81 | 40А Инвертор 220 В. |
| 82 | 60А Насос анти блокировочной системы тормозов. |
| 83 | 25А Электродвигатель очистителя |
| 84 | 30А Соленоид стартера. |
| 85 | 20А Отопитель, работающий на топливе 60А Насос анти блокировочной тормозной системы |
