Ford Transit Connect Tourneo 2G выпускался в 2013 и 2018 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Конструкция блоков и количество элементов в них могут отличаться от представленного и зависят от года выпуска и уровня комплектации
Салон

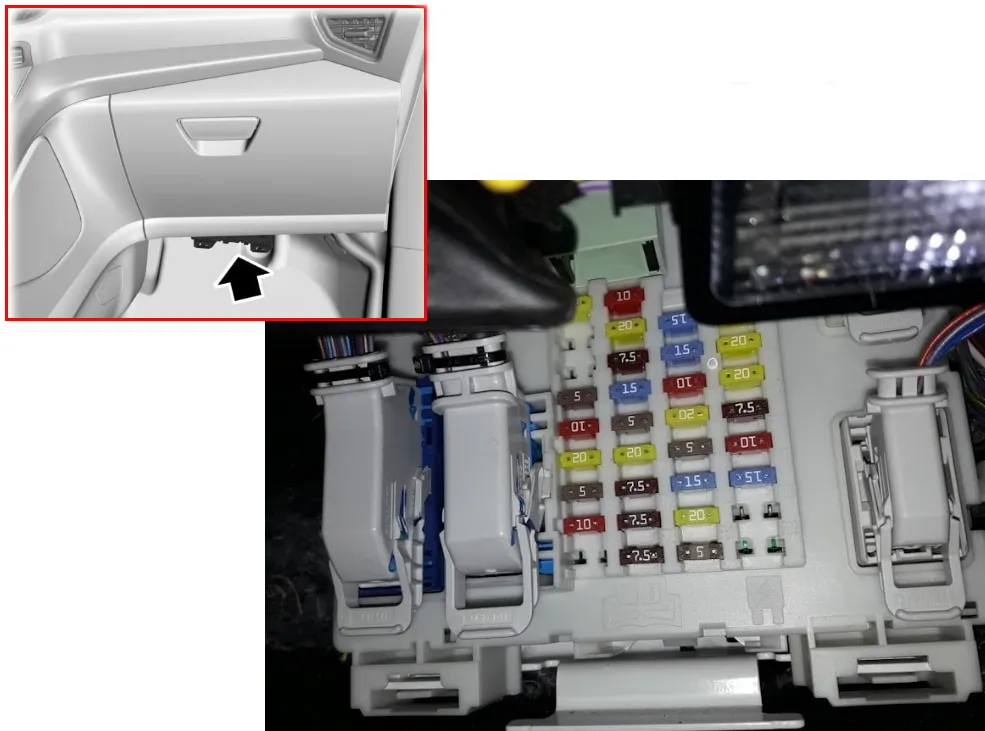

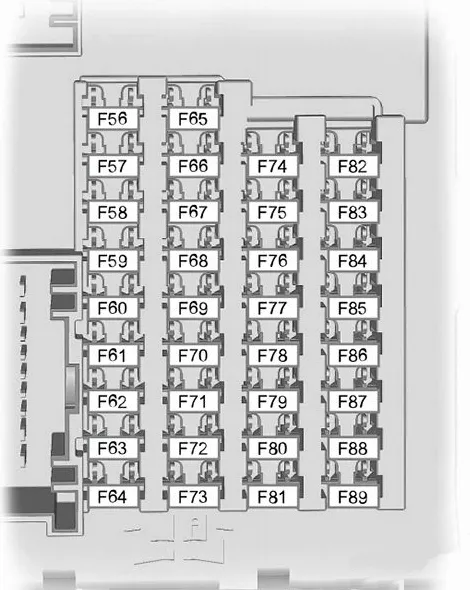

Блок предохранителей в салоне расположен под бардачком со стороны пассажира.
| № | A | Назначение |
|---|---|---|
| F56 | 20 | Топливный насос |
| F57 | Не используется | |
| F58 | Не используется | |
| F59 | 5 | Приемник пассивной противоугонной системы |
| F60 | 10 | Плафоны освещения салона. Блок переключателей двери водителя. Лампа перчаточного ящика. Блок переключателей на потолочной консоли |
| F61 | 20 | Не используется (резерв) / 20A Прикуриватель, Розетка электропитания |
| F62 | 5 | Датчик дождя. Электроподъемник зеркала заднего вида с авто затемнением |
| F63 | Не используется | |
| F64 | Не используется | |
| F65 | 10 | Электропривод замка задней двери |
| F66 | 20 | Реле двойного запирания и отпирания передней двери |
| F67 | 7.5 | SYNC. Интерфейсный модуль переднего дисплея. Модуль глобальной системы позиционирования (GPS) |
| F68 | Не используется | |
| F69 | 5 | Комбинация приборов |
| F70 | 20 | Реле центрального замка |
| F71 | 10 | Блок управления отоплением (ручной кондиционер). Двухзонный автоматический климат-контроль |
| F72 | 7.5 | Модуль рулевого колеса |
| F73 | 7.5 | Диагностический разъем. Звуковой сигнализатор резервного питания |
| F74 | 15 | Дальний свет фар |
| F75 | 15 | Передние противотуманные фары |
| F76 | 10 | Фонарь заднего хода |
| F77 | 20 | Насос омывателя |
| F78 | 5 | Выключатель зажигания |
| F79 | 15 | Аудиосистема. DVD-навигационная система. Сенсорный экран. Кнопка аварийной сигнализации. Переключатель замка двери |
| F80 | Не используется | |
| F81 | 5 | Электропривод люка в крыше |
| F81 | 5 | Датчик движения в салоне |
| F82 | 20 | Насос омывателя |
| F83 | 20 | Центральный замок |
| F84 | 20 | Питание разблокировки Пд Пп (предохранитель массы). Двойной замок Пд Пп (предохранитель массы) |
| F85 | 7.5 | Выключатель зажигания |
| F86 | 10 | Модуль подушек безопасности. Система классификации пассажиров. Индикатор деактивации пассажирской подушки безопасности |
| F87 | Не используется | |
| F88 | Не используется | |
| F89 | Не используется |
Моторный отсек
Под капотом блок предохранителей и реле расположен с левой стороны моторного отсека и закрыт защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| F1 | Не используется | |
| F2 | Не используется | |
| F3 | Не используется | |
| F4 | Не используется | |
| F5 | Не используется | |
| F6 | Не используется | |
| F7 | 40 | Антиблокировочная система тормозов (ABS) |
| F8 | 30 | Система стабилизации (ESC) |
| F9 | 30 | Обогрев заднего стекла |
| F10 | 40 | Мотор вентилятора отопителя |
| F11 | 20 | Вспомогательная розетка в задней консоли. Вспомогательная розетка в багажном отделении |
| F12 | 30 | Модуль управления силовой установкой (PCM) |
| F13 | 30 | Реле стартера |
| F14 | 40 | Правый обогрев ветрового стекла |
| F15 | 20 | Вспомогательная розетка в зоне багажа. Вспомогательная розетка в багажном отделении |
| F16 | 40 | Обогрев ветрового стекла |
| F17 | 20 | Вспомогательная розетка в напольной консоли |
| F18 | 40 | Аксессуары – только фургон |
| F19 | 5 | Антиблокировочная система тормозов. Система стабилизации |
| F20 | 15 | Звуковой сигнал |
| F21 | 5 | Выключатель стоп-сигналов |
| F22 | 15 | Система контроля батареи - только двигатель 1.6 GTDI |
| F22 | 10 | Напряжение питания – модуль управления силовой установкой, только двигатель 2.5 л |
| F23 | 5 | Катушки реле |
| F24 | Не используется | |
| F25 | 25 | Блок управления дверью (только фургон) |
| F26 | 5 | Питание катушки реле управления двигателем – только двигатель 2.5 л |
| F27 | 15 | Муфта компрессора кондиционера |
| F28 | 25 | Задние электростеклоподъемники |
| F29 | 25 | Передние электростеклоподъемники |
| F30 | 5 | Выход положения II выключателя зажигания (только фургон) |
| F31 | 15 | Выключатель лампы такси на крыше |
| F32 | 15 | Модуль управления двигателем |
| F33 | 10 | Модуль управления двигателем |
| F34 | 10 | Топливные форсунки |
| F35 | 15 | Питание автомобиля 4 |
| F36 | 5 | Активная решетка радиатора - только двигатели 1.6 GTDI и 2.5L |
| F37 | 5 | Реле экономии батареи |
| F38 | 15 | Модуль управления двигателем. Модуль управления трансмиссией |
| F39 | 10 | Разъем блока такси |
| F40 | 5 | Электроусилитель рулевого управления |
| F41 | 20 | Модуль управления кузовным оборудованием (BCM) |
| F42 | 15 | Задний стеклоочиститель |
| F43 | 15 | Подогрев передних сидений – Фургон |
| F43 | 20 | Аксессуары – Фургон |
| F44 | 15 | Модуль управления фарами |
| F44 | 5 | Переключатель кондиционера – Такси |
| F45 | 10 | Электропривод наружных зеркал – без блока управления дверью |
| F46 | 40 | Стеклоочиститель ветрового стекла |
| F47 | 7.5 | Подогрев наружных зеркал – без блока управления дверью |
| F48 | 25 | Модуль управления кузовным оборудованием (BCM) |
| Реле | ||
| R1 | Не используется. | |
| R2 | Звуковой сигнал. | |
| R3 | Реле экономии батареи. | |
| R4 | Обогрев заднего стекла. | |
| R5 | Задний стеклоочиститель. | |
| R6 | Не используется. | |
| R7 | Обогрев ветрового стекла. | |
| R8 | Задержка аксессуаров. Питание блока управления дверью (фургон). | |
| R9 | Реле – Фургон. | |
| R10 | Стартер. | |
| R11 | Муфта компрессора кондиционера. | |
| R12 | Вентилятор охлаждения. | |
| R13 | Мотор вентилятора отопителя. | |
| R14 | Электронное управление двигателем. | |
| R15 | Не используется. | |
| R16 | Зажигание. | |
Багажное отделение

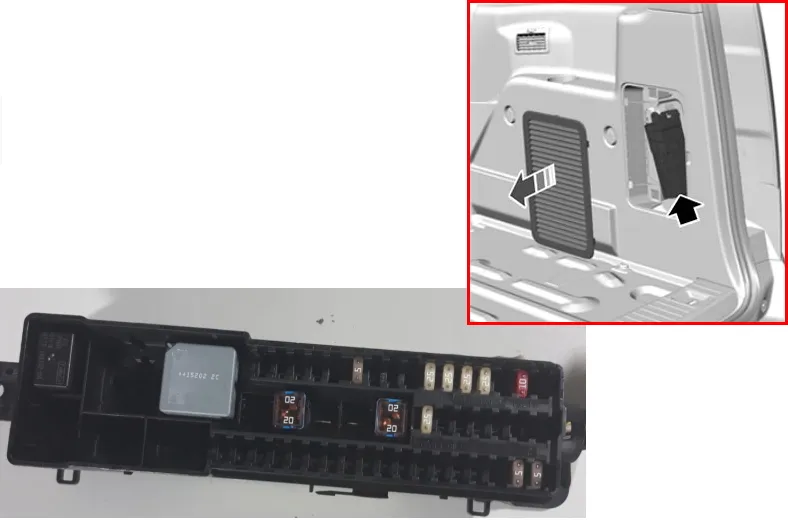

Блок предохранителей расположен в багажном отделении за нишей шасси и закрыт защитной крышкой.
| № | A | Назначение |
|---|---|---|
| F1 | 10 | Задний отопление, вентиляция и кондиционирование |
| F2 | 25 | Регулятор сиденья водителя |
| F3 | 25 | Модуль двери водителя |
| F4 | 25 | Модуль двери пассажира |
| F5 | Не используется | |
| F6 | 25 | Блок управления дверью задний левый |
| F7 | 25 | Блок управления дверью задний правый |
| F8 | Не используется | |
| F9 | Не используется | |
| F10 | Не используется | |
| F11 | Не используется | |
| F12 | Не используется | |
| F13 | Не используется | |
| F14 | Не используется | |
| F15 | Не используется | |
| F16 | Не используется | |
| F17 | Не используется | |
| F18 | Не используется | |
| F19 | Не используется | |
| F20 | Не используется | |
| F21 | Не используется | |
| F22 | Не используется | |
| F23 | Не используется | |
| F24 | Не используется | |
| F25 | 40 | Задний мотор вентилятора |
| F26 | 40 | Аксессуары. Модуль прицепа |
| F27 | 40 | Такси |
| F28 | Не используется | |
| F29 | 5 | Камера заднего вида |
| F30 | 5 | Парковочный ассистент |
| F31 | Не используется | |
| F32 | Не используется | |
| F33 | Не используется | |
| F34 | 15 | Подогрев сиденья водителя |
| F35 | 15 | Подогрев сиденья пассажира |
| F36 | Не используется | |
| F37 | 20 | Электропривод солнцезащитной шторки |
| F38 | 10 | Такси |
| F39 | Не используется | |
| F40 | 7.5 | Задний отопитель. Модуль вентиляции и кондиционирования, питание зажигания |
| F41 | 10 | Разъем такси |
| F42 | 20 | Разъем такси |
| F43 | Не используется | |
| F44 | Не используется | |
| F45 | Не используется | |
| F46 | Не используется | |
| Реле | ||
| R1 | Выключатель зажигания | |
| R2 | Мотор заднего отопления, вентиляции и кондиционирования. Мотор вентиляции и кондиционирования | |
| R3 | Не используется | |
| R4 | Не используется | |
| R5 | Не используется | |
| R6 | Не используется | |
Частые вопросы: предохранители и реле Ford Transit Connect Tourneo 2G (2013–2018)
Где находится блок предохранителей на Ford Transit Connect Tourneo 2G (2013–2018)?
Где искать блоки на Ford Transit Connect Tourneo 2G (2013–2018): Модуль рулевого колеса; Датчик движения в салоне; Мотор вентилятора отопителя; Система контроля батареи - только двигатель 1.6 GTDI. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Transit Connect Tourneo 2G (2013–2018)?
Найдите позицию прикуривателя в таблице на странице Ford Transit Connect Tourneo 2G (2013–2018) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Transit Connect Tourneo 2G (2013–2018) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Transit Connect Tourneo 2G (2013–2018)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Transit Connect Tourneo 2G (2013–2018)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Transit Connect Tourneo 2G (2013–2018)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Transit Connect Tourneo 2G (2013–2018)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Transit Connect Tourneo 2G (2013–2018)?
Схема и таблица предохранителей Ford Transit Connect Tourneo 2G (2013–2018) — на этой странице: Салон, Моторный отсек, Багажное отделение. Сохраните страницу — номиналы соответствуют штатной комплектации.
