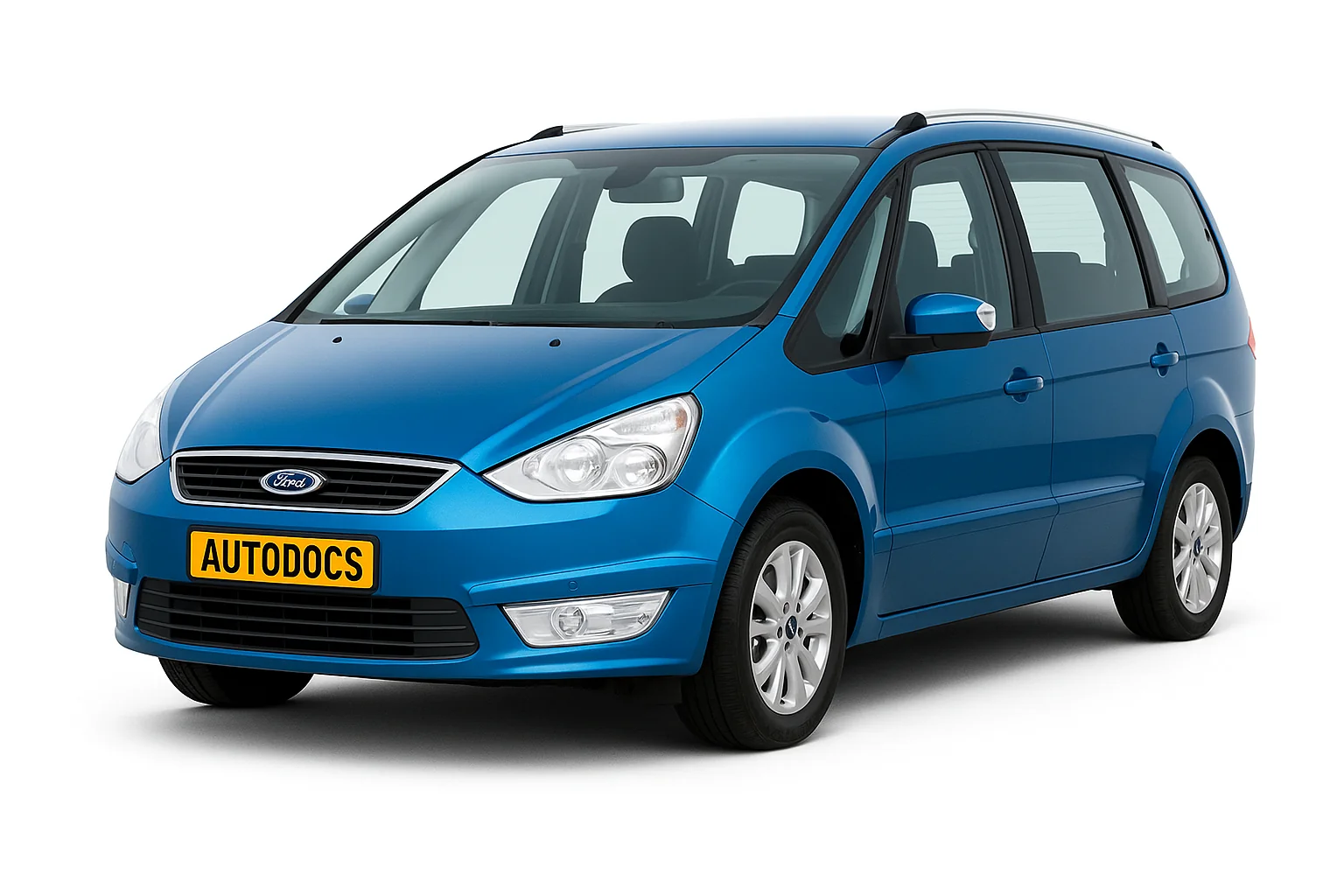

Ford Galaxy 2 выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня комплектации Вашего автомобиля.
Блок в салоне
Он находится под бардачком и крепится 2 винтами – фиксаторами, которые надо повернуть для того, что бы получить доступ к блоку.
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 5 | Датчик дождя |
| F2 | 10 | SRS (подушки безопасности) |
| F3 | 5 | ABS. датчик рыскания (ESP). электрический парковочный тормоз (EPB). педаль газа |
| F4 | 7.5 | Электропитание. педаль акселератора. электронный предохранитель |
| F5 | 15 | Задний стеклоочиститель |
| F6 | 15 | Аудиосистема |
| F7 | 7.5 | Модуль рулевого колеса |
| F8 | 5 | Комбинация приборов |
| F9 | 15 | Дальний свет фар |
| F10 | 2 Люк | |
| F11 | 7.5 | Лампы заднего хода |
| F12 | Резерв | |
| F13 | 15 | Передние противотуманные фары |
| F14 | 15 | Омыватель лобового стекла |
| F15 | 10 | Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв | |
| F17 | 10 | Освещение салона |
| F18 | 5 | Иммобилайзер |
| F19 | 15 | Прикуриватель |
| F20 | Резерв | |
| F21 | 5 | 2006-2007: Радио. датчик дождя. 2008-2009: Устройство приема радиосигналов. датчик движения в салоне |
| F22 | 7.5/20 | Топливный насос |
| F23 | Резерв | |
| F24 | 5 | Замок зажигания |
| F25 | 10 | Лючок топливоналивной горловины |
| F26 | 5 | Автономная звуковая система (система охранной сигнализации). OBD II (бортовая компьютерная диагностика) |
| F27 | 5 | Узел рулевой колонки. блок управления климат-контролем |
| F28 | 5 | Выключатель стоп-сигналов |
За прикуриватель отвечает предохранитель F19 на 15А.
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 7.5 | Модуль рулевого колеса |
| F2 | 5 | Панель приборов |
| F3 | 10 | Плафоны освещения салона |
| F4 | 5 | Иммобилайзер двигателя |
| F5 | 7.5 | Адаптивная система круиз-контроля (АСС) |
| F6 | 5 | Датчик дождя |
| F7 | 15/20 | Прикуриватель |
| F8 | 10 | Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15 | Омыватели лобового стекла – задние |
| F10 | 15 | Омыватели лобового стекла – передние |
| F11 | 10 | Питание цепи разблокировки двери багажного отделения |
| F12 | 10 | Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 20 | Топливный насос |
| F13 | 7.5/20 | Топливный насос (2.2L Duratorq-TDCi Stage V) |
| F14 | 5 | Дистанционный частотный приемки. Датчик движения в салоне |
| F15 | 5 | Замок (выключатель) зажигания |
| F16 | 5 | Автономная звуковая система (система охранной сигнализации). OBD II (бортовая компьютерная диагностика) |
| F17 | 5 | Привод вибрации руля |
| F18 | 10 | Питание системы SRS (подушки безопасности) |
| F19 | 7.5 | ABS. датчик рысканья (ESP). электрический стояночный тормоз (ЕРВ). питание педали акселератора |
| F20 | 7.5 | Питание электронной подсистемы. предохранитель электронной подсистемы. зеркало с функцией автоматического затемнения. система предупреждения о выходе с полосы |
| F21 | 15 | Аудиосистема (включая голосовое управление) |
| F22 | 5 | Выключатель стоп-сигналов |
| F23 | 20 | Люк крыши |
| F24 | 5 | Узел рулевой колонки. блок управления климат-контролем |
Реклама
За прикуриватель отвечает предохранитель номер 7 на 15А либо 20А.
Блок под капотом
Расположен в левой части, под защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| F1 | 10/15 | Модуль управления коробкой передач |
| F2 | 5 | Управление свечой накаливания |
| F3 | 70/80 | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2.3L Duratec-HE и 2.2L Duratorq-TDCi (автомат.)) Электрогидравлический усилитель рулевого управления (EHPAS) |
| F4 | 60 | Свечи подогрева |
| F5 | 60/70 | Вентилятор охлаждения двигателя (1.6L Duratorq-TDCi. 2.0L Duratorq-TDCi. 2.0L Duratorq-TDCi Stage V. 2.2L Duratorq-TDCi (ручной). 2.0L Duratec-HE. 2.3L Duratec-HE и 2.0L EcoBoost SCTi) Вентилятор системы охлаждения двигателя — сдвоенный вентилятор (1.6L EcoBoost SCTi) |
| F6 | 7.5/10 | Датчик HEGO. датчик CMS. кислородный датчик 20A Свеча предпускового подогрева испарителя |
| F7 | 5 | Соленоиды реле |
| F8 | 10/15/20 | Модуль управления силовым агрегатом. дозатор топлива. датчик MAF. клапан управления давлением в топливном коллекторе (система управления двигателем) |
| F9 | 7.5/10/15 | Клапан удаления воздуха из системы охлаждения. датчик TMAF. активные жалюзи радиатора. перепускной клапан. катушка реле. вспомогательный водяной насос. Датчик MAF. клапан EGR. испаритель топливного насоса |
| F10 | 7.5/10 | Модуль управления двигателем (2.0L Duratorq-TDCi) Вспомогательный водяной насос (1.6L EcoBoost SCTi) |
| F11 | 10 | Клапан PCV. клапан VCV. датчик наличия воды в топливе. клапан продувки. вихревой клапан. регулируемый впускной клапан. клапан EGR. клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF. регулируемый клапан выдержки времени выпуска. активные жалюзи радиатора. клапан продувки канистры. клапан регулировки турбокомпрессора. регулятор давления наддува (система управления двигателем) 7.5А Давление в топливном коллекторе. дозатор топлива. активные жалюзи радиатора (2.2L Duratorq-TDCi Stage V) 10А Клапан регулировки турбокомпрессора. датчик MAF. активные жалюзи радиатора. клапан EGR. клапан VCV (1.6L Duratorq-TDCi) |
| F12 | 10 | Катушка в сборе со свечой зажигания; клапан продувки канистры. датчик давления системы рулевого привода с усилителем (система управления двигателем) |
| F12 | 10 | Дроссельная заслонка системы рециркуляции отработавших газов (EGR). система управления турбокомпрессором с поворотными лопатками (2.0L Duratorq-TDCi) 5А Катушка реле 15А Катушки зажигания |
| F13 | 15 | Кондиционирование воздуха |
| F14 | 15 | Отопитель дизельного фильтра (2.0L Duratorq-TDCi. 2.0L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi) 10А Датчики кислорода в выхлопных газах (2.2L Duratorq-TDCi Stage V) |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный подогреватель. работающий на дизельном топливе (PTC) |
| F17 | 60 | Питание А центрального блока плавких предохранителей |
| F18 | 60 | Питание В центрального блока плавких предохранителей |
| F19 | 60 | Питание С центрального блока плавких предохранителей |
| F20 | 60 | Питание D центрального блока плавких предохранителей |
| F21 | 30 | VQM/без VQM: приборный щиток/ аудиоблок /AC/FLR |
| F22 | 30 | Модуль щеток стеклоочистителя |
| F23 | 25/30 | Электрообогрев заднего стекла |
| F24 | 30 | Омыватели фар |
| F25 | 30 | Клапаны ABS |
| F26 | 40 | Насос ABS |
| F27 | 25/30 | Вспомогательный подогреватель топлива |
| F28 | 40 | Вентилятор отопителя |
| F29 | Резерв | |
| F30 | 5 | Питание ABS 30 |
| F31 | 15 | Звуковой сигнал |
| F32 | 5 | Отопитель. работающий на топливе – дистанционное управление |
| F33 | 5 | Блок управления приборами освещения. соленоиды подкапотного блока плавких предохранителей |
| F34 | 40 | Обогрев ветрового стекла. левая сторона |
| F35 | 40 | Обогрев ветрового стекла. правая сторона |
| F36 | 5 | ABS 15А Питание заднего стеклоочистителя |
| F37 | 7.5/10 | Обогрев передних форсунок омывателя |
| F38 | 5 | Система адаптивного круиз контроля (ACC) 10А Питание PCM/TCM /EHPAS |
| F39 | 15 | Система адаптивного освещения (Adaptive Front Lighting System – AFS) |
| F40 | 5 | Коррекция наклона света фар/модуль системы адаптивного головного освещения (AFS) |
| F41 | 20 | Панель управления |
| F42 | 10 | Блок управления двигателем. блок управления трансмиссией. электрогидравлическое рулевое управление (EHPAS) 5А Щиток IP |
| F43 | 5 | Коррекция наклона света фар/модуль системы адаптивного головного освещения (AFS) 15A Аудиоблок / модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) |
| F44 | 20 | Электрогидравлическое рулевое управление (2.0L Duratorq-TDCi). вакуумный насос (2.5L Duratec-ST) 5A Автоматическая система воздушного кондиционирования (AC) / система воздушного кондиционирования (AC) с ручным управлением |
| F45 | 5 | Задний стеклоочиститель. FLR (запуск/остановка) |
| № | Назначение реле |
|---|---|
| R1 | реле стартера |
| R2 | реле ECR |
| R3 | реле компрессора климатической системы |
| R4 | реле свечей накаливания дизельных моделей |
| R5 | реле вентилятора системы охлаждения двигателя |
| R6 | реле обогрева ветрового стекла |
| R7 | реле клеммы 15 |
| R8 | Реле высокой/ низкой скоростей очистителя стекла |
| R9 | реле клаксона |
| R10 | реле омывателя фар |
| R11 | реле включения/ отключения очистителей ветрового стекла |
| R12 | реле блокировки селектора АТ. |
Блок в багажнике
Он находится сбоку, за защитной крышкой.
| № | A | Назначение |
|---|---|---|
| FA1 | 25 | Блок управления левой передней двери (стеклоподъемники. центральный замок. складывание зеркал. обогрев зеркал) |
| FA2 | 25 | Блок управления правой передней двери (стеклоподъемники. центральный замок. складывание зеркал. обогрев зеркал) |
| FA3 | 25 | Блок управления левой задней двери (стеклоподъемники) |
| FA4 | 25 | Блок управления правой задней двери (стеклоподъемники) |
| FA5 | 10 | Блокировка замков задних дверей без участия блоков управления дверьми |
| FA6 | 15 | Гнезда питания для подключения дополнительного оборудования |
| FA7 | 5 | Соленоиды реле |
| FA8 | 20 | 2010-2015: Модуль бесключевой системы автомобиля |
| FA9 | 5 | 2011-2015: Катушки реле VQM (запуск/остановка) |
| FA10 | 30 | 2006-2010: Электропривод регулировки сиденья водителя |
| FA11 | 20 | Аксессуары. модуль прицепа |
| FA12 | 30 | 2011-2015: Электропривод регулировки сиденья водителя |
| FB1 | 15 | 2011-2015: Система солнцезащитных жалюзи 5 2006-2010: Система помощи при парковке. BLIS |
| FB2 | 15 | Блок управления подвеской |
| FB3 | 15 | Обогрев сиденья водителя |
| FB4 | 15 | Обогрев сиденья переднего пассажира |
| FB5 | Резерв | |
| FB6 | 10 | Система климат-контроля зоны задних пассажиров |
| FB7 | Резерв | |
| FB8 | 5 | 2011-2015: Система помощи при парковке. BLIS 10А Система солнцезащитных жалюзи |
| FB9 | 30 | Электрическая регулировка положения сиденья переднего пассажира |
| FB10 | 10 | Противоугонная сигнализация |
| FB11 | Резерв | |
| FB12 | Резерв | |
| FC1 | 7.5 | Электрические стеклоподъемники задних боковых окон |
| FC2 | 30 | Электрический стояночный тормоз (EPB) |
| FC3 | 30 | Электрический стояночный тормоз (EPB) |
| FC4 | 10 | Кондиционер воздуха для задней части салона |
| FC5 | 20 | 2011-2015: Автомобиль с системой запуска двигателя без ключа 7.5А 2006-2010: Мультимедийная система для пассажиров на задних сиденьях/ CD-чейнджер |
| FC6 | 20 | Вентилятор кондиционера воздуха задней части салона |
| FC7 | 5 | Модуль функции запоминания положения сиденья |
| FC8 | 7.5 | 2011-2015: Мультимедийная система для пассажиров на задних сиденьях /CD-чейнджер 20А 2010: Автомобиль с системой запуска двигателя без ключа |
| FC9 | 20 | Усилитель аудиосистемы |
| FC10 | 10 | Sony audiophile |
| FC11 | Резерв | |
| FC12 | Резерв | |
Реклама
Руководство Форд Галакси 2
Больше информации про ремонт и обслуживание Ford Galaxy 2 можете узнать изучив данное руководство: “скачать“.
Частые вопросы: предохранители и реле Ford Galaxy 2 (2006–2016)
Где находится блок предохранителей на Ford Galaxy 2 (2006–2016)?
Где искать блоки на Ford Galaxy 2 (2006–2016): Модуль рулевого колеса; Освещение салона; Узел рулевой колонки. блок управления климат-контролем; Панель приборов. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Galaxy 2 (2006–2016)?
Найдите позицию прикуривателя в таблице на странице Ford Galaxy 2 (2006–2016) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Реклама
Не работает стеклоподъёмник на Ford Galaxy 2 (2006–2016) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Galaxy 2 (2006–2016)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Galaxy 2 (2006–2016)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Galaxy 2 (2006–2016)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Galaxy 2 (2006–2016)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Galaxy 2 (2006–2016)?
Схема и таблица предохранителей Ford Galaxy 2 (2006–2016) — на этой странице: Блок в салоне, Блок под капотом, Блок в багажнике. Сохраните страницу — номиналы соответствуют штатной комплектации.
