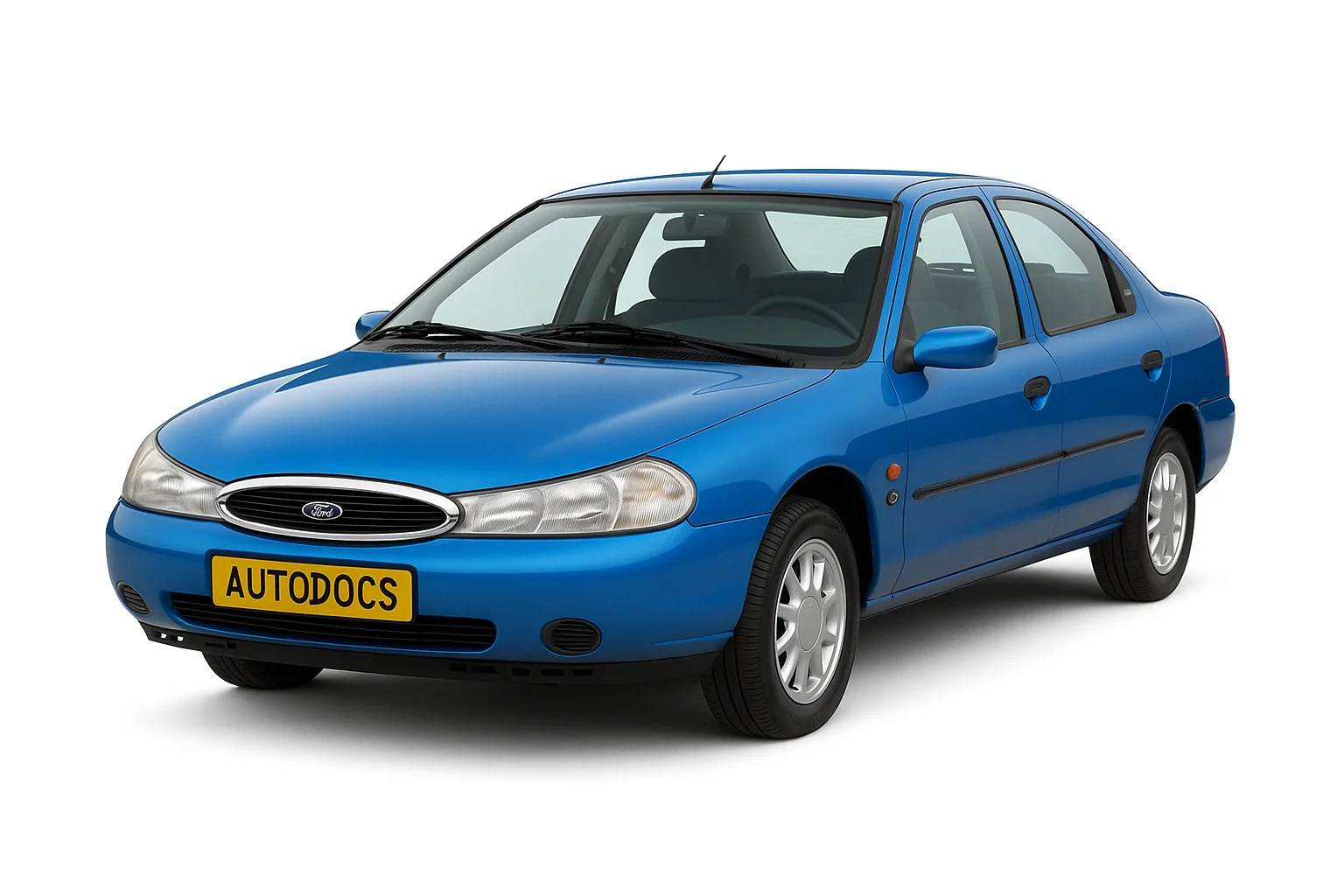

Компактный автомобиль Ford Mondeo 2 поколения выпускался с 1996 по 2000 год (1996, 1997, 1998, 1999, 2000). На американском рынке модель была известна как Ford Contour и Mercury Mystique. В этом руководстве вы найдете подробное расположение предохранителей и реле Ford Mondeo 2 с фото, схемами блоков и их описанием. Особое внимание уделим предохранителю прикуривателя Ford Mondeo 2 - рассмотрим его расположение и замену.
В данной модели предусмотрены два основных блока с предохранителями и реле. Один расположен в салоне, другой под капотом.
Блок в салоне
Он находится под панелью приборов с левой стороны.
| № | A | Назначение предохранителей |
|---|---|---|
| 19 | 7,5 | Электропривод зеркала заднего вида на двери |
| 20 | 10 | Очиститель/ омыватель лобового стекла, очиститель омыватель заднего стекла |
| 21 | 30/40 | Электропривод стеклоподъемников, блоку правления электроприводом люка |
| 22 | 7,5 | Электронный блок управления ABS |
| 23 | 15 | Указатели поворота, система активной подвески, система поддержания скорости, комбинация приборов, переключатель системы управления КПП, блок контроля исправности ламп, обогреватели форсунок омывателя лобового стекла, реле подогревателя топливного фильтра |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонная система, диагностический разъем |
| 26 | 20 | Противотуманные фары |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Реле насоса омывателя фар, электропривод сидений |
| 29 | 30 | Обогреватель заднего стекла |
| 30 | 7,5 | Система управления двигателем, комбинация приборов, вспомогательный блок сигнализации, часы/маршрутный компьютер |
| 31 | 7,5 | Подсветка комбинации приборов |
| 32 | 7,5 | Аудиосистема, Радио |
| 33 | 7,5 | Передние габариты – левые |
| 34 | 7,5 | Лампы освещения салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7,5 | Передние габариты – правые |
| 36 | 15/30 | Аудиосистема, усилитель выходного сигнала аудиосистемы 10А Подушки безопасности |
| 37 | 30 | Реле электродвигателя вентилятора отопителя |
| 38 | 7,5 | Подушка безопасности |
| D2 | Диод для защиты от обратного тока | |
| Реле | ||
| R12 | Реле освещения салона | |
| R13 | Реле обогрева заднего стекла | |
| R14 | Реле вентилятора отопителя | |
| R15 | Реле стеклоочистителя | |
| R16 | Реле зажигания | |
За прикуриватель отвечает предохранитель номер 27 на 15А.
Блок под капотом
Он находится с левой стороны, рядом с аккумуляторной батареей. Возможно несколько вариантов его исполнения, и зависит от года выпуска.
Вариант 1
| № | A | Обозначение схемы | |
|---|---|---|---|
| 1 | 80 | Главная питающая бортовая сетевая электро цепь | |
| 2 | 60 | Двигатель вентилятора радиатора | |
| 3 | 60 | ABS/TCS – система и при определенных условиях дизельный двигатель | |
| 4 | 20 | Зажигание | |
| 5 | 30 | Обогреваемое ветровое стекло (левая часть) | |
| 6 | 30 | Обогреваемое ветровое стекло (правая часть) | |
| 7 | 30 | Система торможения с ABS (антиблокировочная система) | |
| 8 | 30 | Обогреваемые сиденья, компрессор кондиционера | |
| 9 | 20 | Модуль EEC, магнитный клапан холодного старта (дизель) | |
| 10 | 20 | Замок зажигания | |
| 11 | 3 | Память EEC-модуля зажигания, Блок управления двигателем | |
| 12 | 15 | Звуковой сигнал и световая сигнализация | |
| 13 | 15 | Датчик Лямбда-зонда | |
| 14 | 15 | Электрический топливный насос (карбюраторный двигатель) | |
| 15 | 10 | Ближний свет справа | |
| 16 | 10 | Ближний свет слева | |
| 17 | 10 | Дальний свет справа | |
| 18 | 10 | Дальний свет слева | |
| D1 | Диод для защиты от обратного тока | ||
| Реле | |||
| R1 | Реле дневных ходовых огней | ||
| R2 | Реле вентилятора системы охлаждения (высокая скорость) | ||
| R3 | Реле кондиционера | ||
| R4 | Реле муфты кондиционера | ||
| R5 | Реле вентилятора системы охлаждения (низкая скорость) | ||
| R6 | Реле стартера | ||
| R7 | Реле звукового сигнала | ||
| R8 | Реле топливного насоса | ||
| R9 | Реле ближнего света | ||
| R10 | Реле дальнего света | ||
| R11 | Главное реле | ||
Вариант 2
| № | A | Описание |
|---|---|---|
| F1 | — | |
| F2 | Генератор | |
| F3 | 20 | Дополнительный отопитель (Дизель) |
| F4 | 15 | Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F5 | 15 | Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F6 | 3 | Иммобилайзер (Дизель), система управления двигателем |
| F7 | 15 | Звуковой сигнал, указатели поворота |
| F8 | 5 | Система управления двигателем (двухкомпонентная система топливо подачи Bi-fuel) |
| F9 | 15 | Топливный насос |
| F10 | Управление двигателем | |
| F11 | 20 | Реле системы освещения в дневное время (Скандинавские страны), система управления двигателем, подогреватель топлива |
| F12 | — | |
| F13 | 20 | Подогреваемый кислородный датчик |
| F14 | — | |
| F15 | 7,5 | Правая фара — ближний свет |
| F16 | 7,5 | Левая фара — ближний свет |
| F17 | 7,5 | Правая фара-дальний свет |
| F18 | 7,5 | Левая фара-дальний свет, комбинация приборов |
| F39 | 60 | Реле свечей накаливания |
| F40 | 20 | Замок зажигания, выключатель освещения (фары /противотуманные фары) |
| F41 | 20 | Управление двигателем |
| F42 | 40 | Электродвигатель вентилятора кондиционера /отопителя |
| F43 | — | |
| F44 | — | |
| F45 | 60 | Реле основных цепей зажигания |
| F46 | 30 | Обогреватель лобового стекла (правая сторона) |
| F47 | 30 | Обогреватель лобового стекла (левая сторона) |
| F48 | — | |
| F49 | 60 | Электродвигатели вентиляторов системы охлаждения |
| F50 | — | |
| F51 | 60 | ABS |
| F52 | 60 | Блок предохранителей реле-приборная панель 25, 27, 28, 36, реле обогревателя лобового стекла, реле ламп освещение салона |
| Реле | ||
| 1 | Реле топливного насоса | |
| 2 | Реле системы управления двигателем (бензин) | |
| 3 | Реле полностью открытого положения дроссельной заслонки (с кондиционером) | |
| 4 | Реле ближнего света фар | |
| 5 | Реле дальнего света фар | |
| 6 | Реле звукового сигнала | |
| 7 | Реле стартера | |
| 8 | Реле 2 электродвигателя вентилятора системы охлаждения | |
| 9 | Реле 1 электродвигателя вентилятора системы охлаждения | |
| 10 | Реле таймера обогревателя лобового стекла | |
| 11 | Реле системы освещения в дневное время | |
