Ford Kuga 1 выпускался в 2008, 2009, 2010, 2011 и 2012 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Назначение реле и предохранителей в блоках может отличаться от представленного и зависит от года выпуска форд куга 1.
Расположение всех блоков
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Электронный блок управления кондиционером (с автоматическим управлением температурой) |
| 3 | Датчик солнечного света (система кондиционирования) (с автоматическим управлением температурой) |
| 4 | Блок управления электродвигателем вентилятора кондиционера/ отопителя (с автоматическим управлением температурой) — рядом с электродвигателем вентилятора |
| 5 | Датчик удара (SRS) |
| 6 | Боковой датчик удара, со стороны водителя — в центральной стойке |
| 7 | Боковой датчик удара, со стороны пассажира — в центральной стойке |
| 8 | Звуковой сигнал противоугонной системы (с дополнительной батареей) |
| 9 | Звуковой сигнал противоугонной системы (без дополнительной батареи) — в правой части багажного отделения |
| 10 | Датчик изменения объема (противоугонная система) — в лампе освещения салона – если есть |
| 11 | Датчик солнечного света — если есть |
| 12 | Управляющее реле цепи системы автоматического освещения-в блоке предохранителей/реле под приборной панелью |
| 13 | Дополнительный отопитель (электрический) — если есть |
| 14 | Аккумуляторная батарея |
| 15 | Реле контроля силы тока аккумуляторной батареи — в блоке предохранителей/реле под приборной панелью |
| 16 | CD — чейнджер — под сиденьем пассажира |
| 17 | Реле центрального замка — в блоке предохранителей/ реле под приборной панелью |
| 18 | Реле центрального замка (дверь водителя) — в блоке предохранителей /реле под приборной панелью |
| 19 | Реле центрального замка (разблокировка) — в блоке предохранителей/ реле под приборной панелью |
| 20 | Реле центрального замка, реле системы двойной блокировки замков — в блоке предохранителей/ реле под приборной панелью |
| 21 | Диагностический разъем (DLC) |
| 22 | Блок управления электрооборудованием двери водителя |
| 23 | Блок управления электрооборудованием левой задней двери |
| 24 | Блок управления электрооборудованием двери пассажира |
| 25 | Блок управления электрооборудованием правой задней двери |
| 26 | Электронный блок управления двигателем – за аркой колеса |
| 27 | Блок управления электродвигателем вентилятора системы охлаждения |
| 28 | Электронный блок управления 4WD – на заднем редукторе |
| 29 | Блок предохранителей/ реле, моторный отсек 1 |
| 30 | Блок предохранителей/ реле, моторный отсек 2 — около аккумуляторной батареи |
| 31 | Блок предохранителей/ реле, приборная панель |
| 32 | Блок предохранителей/ реле, багажное отделение — в правой части багажного отделения |
| 33 | Датчик ускорения (бокового) (с ESP) |
| 34 | Реле дальнего света фар — в блоке предохранителей/ реле под приборной панелью |
| 35 | Блок управления корректором фар (с ксеноновыми фарами) |
| 36 | Реле ближнего света фар — в блоке предохранителей /реле под приборной панелью |
| 37 | Реле обогревателя заднего стекла-в блоке предохранителей /реле под приборной панелью |
| 38 | Резистор электродвигателя вентилятора отопителя (без автоматического управления температурой) – рядом с электродвигателем вентилятора |
| 39 | Блок управления отопителем (без автоматического управления температурой) |
| 40 | Звуковые сигналы |
| 41 | Реле основных цепей зажигания 2 — встроен в блок предохранителей /реле в моторном отсеке 1 |
| 42 | Блок у правления иммобилайзером |
| 43 | Блок управления комбинацией приборов |
| 44 | Блок управления системы дистанционного управления центральным замком и запуска двигателя — в левой части багажного отделения — если есть |
| 45 | Блок управления дистанционным запуском (keyless) — в левой части багажного отделения — если есть |
| 46 | Многофункциональный блок управления — в блоке предохранителей /реле под приборной панелью — функции: Кондиционер, противоугонная система, датчик солнечного света, подсветка, система автоматического управления освещением, дополнительный отопитель, Система контроля силы тока аккумуляторной батареи, индикатор низкого уровня тормозной жидкости, центральный замок, система зарядки, система поддержания скорости, система диагностики, противотуманные фары, индикатор включения стояночного тормоза, аварийная сигнализация, омыватели фар, обогреватель зеркал заднего вида, обогреватель заднего стекла, подогреватель сидений, обогреватель лобового стекла, подогреватели форсунок омывателя лобового стекла, указатели поворота, лампы освещения салона, датчик температуры окружающего воздуха, система регулировки педального блока, датчик дождя, очиститель/ омыватель заднего стекла, фонари заднего хода, отпирание задней двери, очиститель/омыватель лобового стекла |
| 47 | Блок управления навигационной системой — в дисплее навигационной системы |
| 48 | Датчик температуры окружающего воздуха |
| 49 | Блок управления системой парковки — в правой части багажного отделения |
| 50 | Камера заднего вида при парковке — в задней двери |
| 51 | Динамик системы парковки, перед. — если есть |
| 52 | Динамик системы парковки, сзади – в правой части багажного отделения — если есть |
| 53 | Блок управления усилителем рулевого управления (электроусилитель рулевого управления) — в насосе усилителя рулевого управления. |
| 54 | Датчик дождя — в датчике солнечного света — если есть |
| 55 | Реле очистителя /омывателя заднего стекла – в блоке предохранителей /реле под приборной панелью |
| 56 | Блок управления подогревом сиденья водителя — под сиденьем водителя |
| 57 | Блок управления подогревом сиденья пассажира-под сиденьем пассажира |
| 58 | Блок управления блокировкой рулевой колонки |
| 59 | Датчик положения рулевого колеса (с ESP) |
| 60 | Датчик положения рулевого колеса (электроусилитель рулевого управления)- на рулевой рейке |
| 61 | Электронный блок управления SRS |
| 62 | Датчик высоты положения кузова (передний) – с ксеноновыми фарами |
| 63 | Датчик высоты положения кузова (задний) — с ксеноновыми фарами |
| 64 | Блок управления телефоном |
| 65 | Блок управления электрооборудованием прицепа — в левой части багажного отделения – если есть |
| 66 | Реле электродвигателя очистителя лобового стекла 1(низкая скорость) – в блоке предохранителей /реле под приборной панелью |
| 67 | Реле электродвигателя очистителя лобового стекла 2 (высокая скорость) – в блоке предохранителей /реле под приборной панелью |
| 68 | Датчик бокового перемещения (с ESP) – в датчике ускорения |

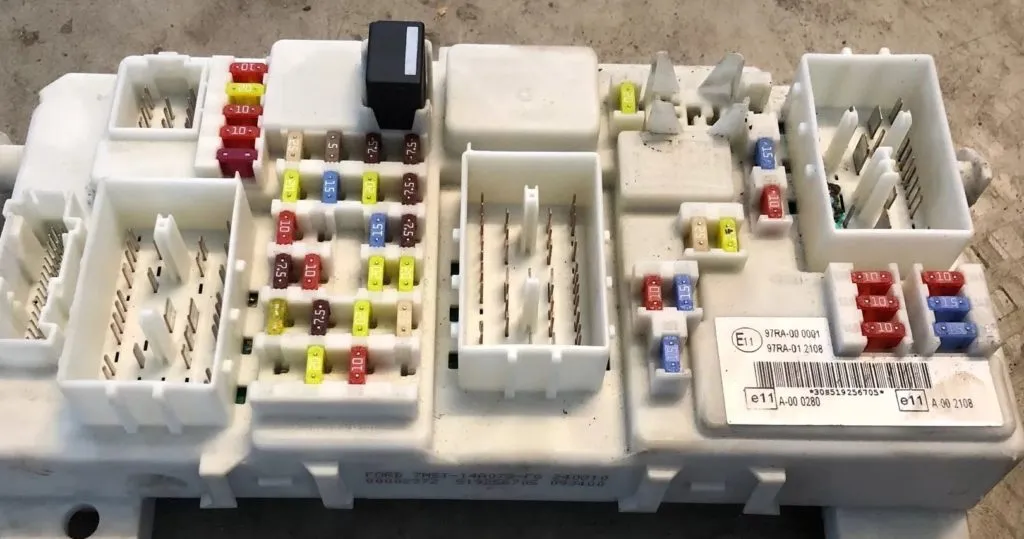

Блок в салоне
Он находится под панелью приборов со стороны пассажира, под бардачком.
| № | A | Обозначение |
|---|---|---|
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Электрический привод водительского сиденья |
| 102 | 10 | Управление отопителем, дистанционный приемник управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Запуск двигателя без ключа |
| 107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7.5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 5 | Топливный насос (только дизельный двигатель) |
| 111 | 15 | Топливный насос (только бензиновый двигатель) |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7.5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары/ фонари |
| 117 | 7.5 | Освещение регистрационного знака |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7.5 | Электрообогрев наружных зеркал заднего вида |
| 124 | 7.5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7.5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Система управления замками без помощи ключа |
| 127 | Резерв | |
| 128 | Резерв | |
| 129 | 20 | Cтеклоочистители ветрового стекла |
| 130 | 10 | Модуль AWD |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центральной блокировки замков, модуль двери пассажира |
| 134 | 20 | Реле центральной системы блокировки, модуль двери водителя |
| 135 | 20 | Лампы для дневного времени |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Модуль управления силовым агрегатом, педаль акселератора, автоматическая коробка передач, мониторинг бесключевого модуля IGN |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Реклама
За прикуриватель отвечает предохранитель номер 109 на 20А.

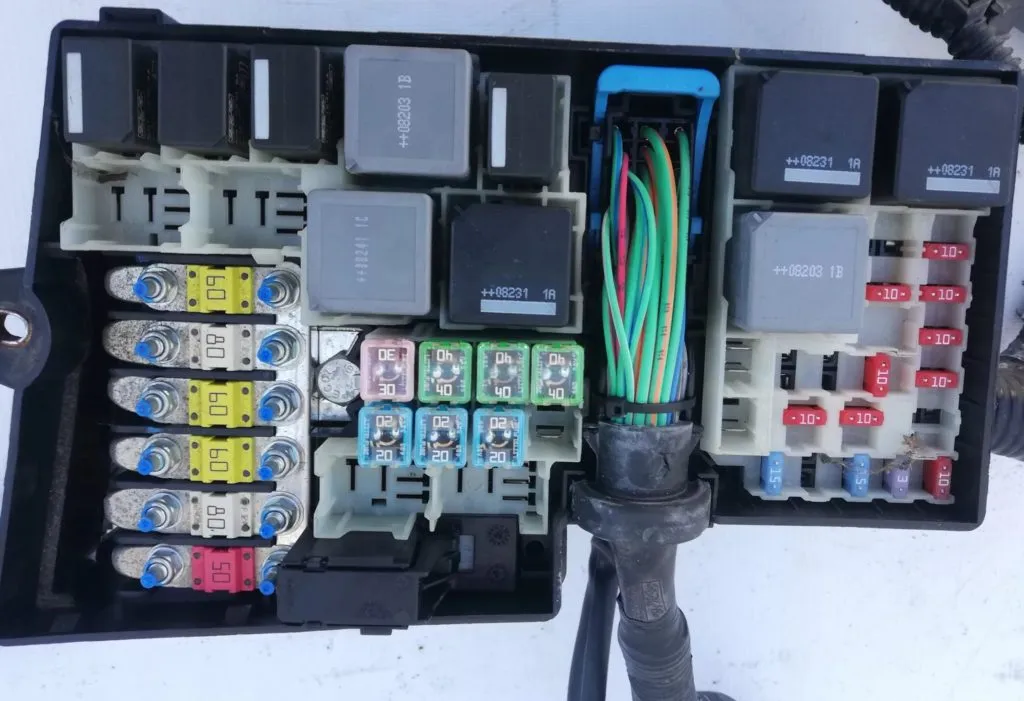

Блок под капотом
Расположен под защитной крышкой с левой стороны, рядом с аккумулятором.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 50 | Электро вентилятор охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Отопитель PTC |
| 6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Анти блокировочная система АБС, насос системы динамической стабилизации |
| 8 | 20 | Анти блокировочная система ABS, клапаны системы динамической стабилизации |
| 9 | 20 | Блок управления силовым агрегатом |
| 10 | 30 | Вентилятор системы климат-контроля |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле 15 зажигание |
| 13 | 20 | Электрическая обмотка стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | Резерв | |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | Резерв | |
| 18 | 30 | Преобразователь мощности |
| 19 | 10 | Модуль ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 10 | Автоматическая коробка передач |
| 27 | 10 | Муфта компрессора системы кондиционирования |
| 28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | Блок управления силовым агрегатом, автоматическая трансмиссия |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 10 | 10 | Блоку правления силовым агрегатом, клапана, электромагнитный клапан |
| 36 | 10 | Блок управления силовым агрегатом |
| № | Назначение Реле |
|---|---|
| 1 | Резерв |
| 2 | Реле звукового сигнала |
| 3 | Реле фонарей заднего хода |
| 4 | Резерв |
| 5 | Реле подогревателя топлива |
| 6 | Резерв |
| 7 | Реле обогревателя лобового стекла |
| 8 | Реле основных цепей зажигания |
| 9 | Реле насоса омывателя фар |
| 10 | Реле электродвигателя вентилятора отопителя |
| 11 | Реле полностью открытого положения дроссельной заслонки |
| 12 | Реле свечей накаливания |
| 13 | Реле стартера |
| 14 | Реле системы управления двигателем |
Реклама
Частые вопросы: предохранители и реле Ford Kuga 1 (2008–2012)
Где находится блок предохранителей на Ford Kuga 1 (2008–2012)?
Где искать блоки на Ford Kuga 1 (2008–2012): Звуковой сигнал противоугонной системы (с дополнительной батареей); Датчик изменения объема (противоугонная система) — в лампе освещения салона – если есть; Аккумуляторная батарея; Реле центрального замка — в блоке предохранителей/ реле под приборной панелью. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Kuga 1 (2008–2012)?
Найдите позицию прикуривателя в таблице на странице Ford Kuga 1 (2008–2012) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Ford Kuga 1 (2008–2012)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Реклама
Что делать, если не работает обогрев заднего стекла на Ford Kuga 1 (2008–2012)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Kuga 1 (2008–2012)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Kuga 1 (2008–2012)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Kuga 1 (2008–2012)?
Схема и таблица предохранителей Ford Kuga 1 (2008–2012) — на этой странице: Расположение всех блоков, Блок в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Ford Kuga 1 (2008–2012)?
На Ford Kuga 1 (2008–2012) обычно два блока: салонный и подкапотный, как указано в разделе «Расположение всех блоков». Третий блок в багажнике — только если он есть в перечне на этой странице.
