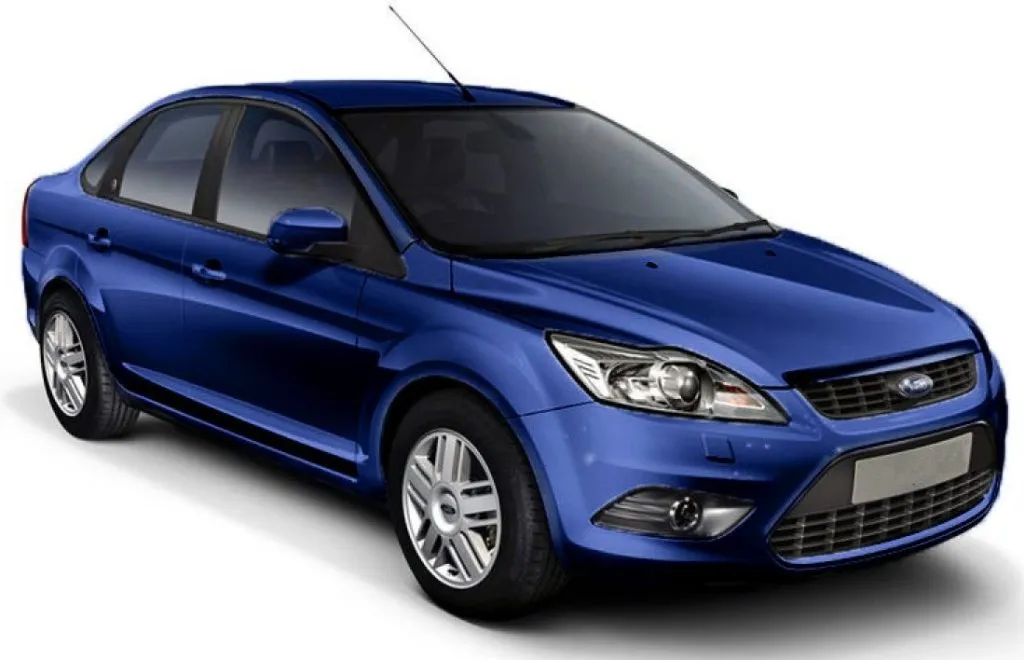

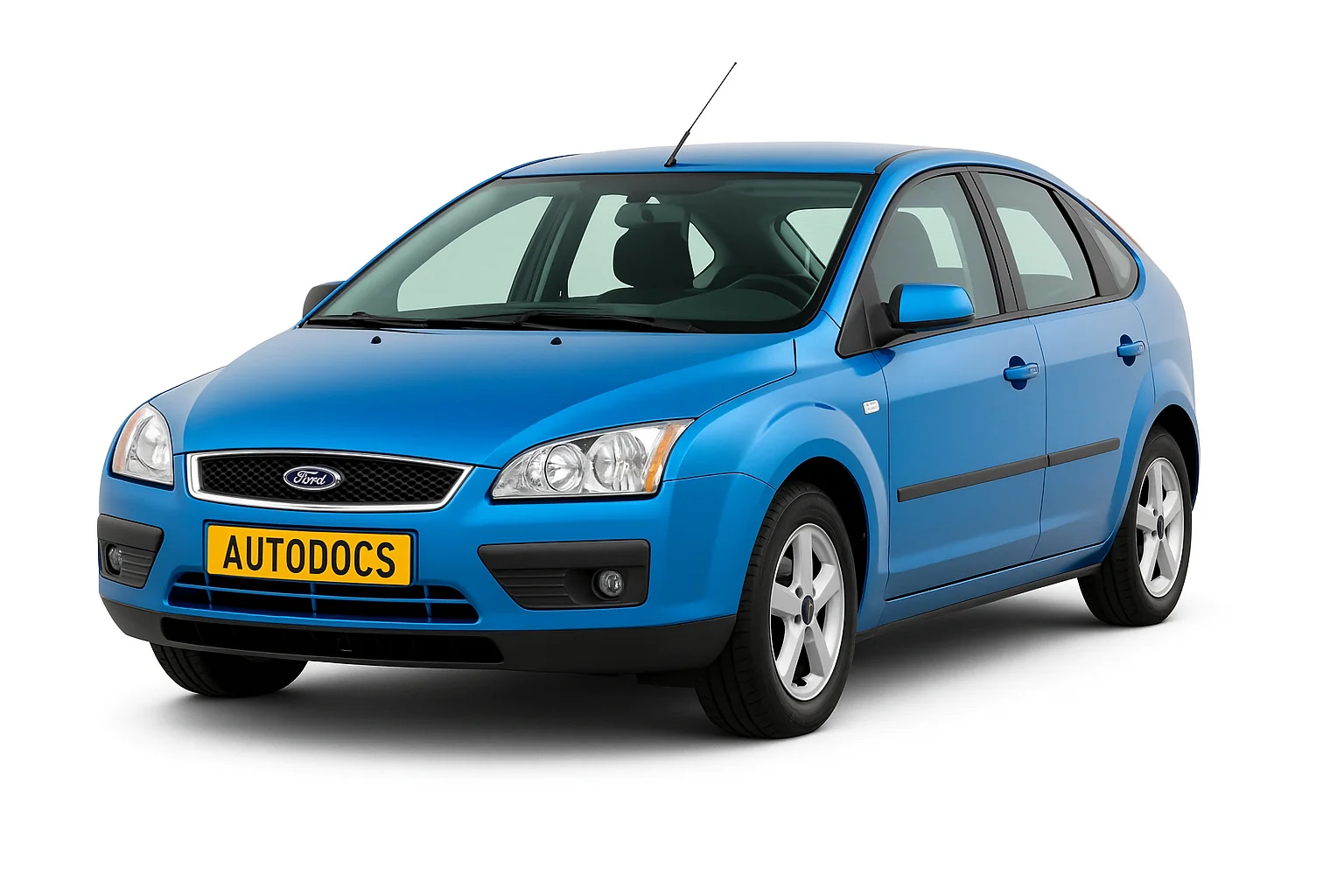

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.
Содержание
Общее расположение блоков
На данной схеме представлено расположение всех электронных блоков управления.
| № | Описание |
|---|---|
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя – в двери |
| 13 | Блок управления электрооборудованием левой задней двери – в двери |
| 14 | Блок управления электрооборудованием двери пассажира – в двери |
| 15 | Блок управления электрооборудованием правой задней двери – в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Блок под капотом

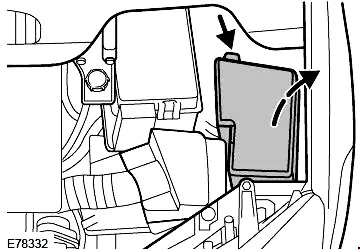

Он находится с левой стороны под защитной крышкой.
Пример актуальной схемы на обратной стороне защитной крышки.
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 40 / 60 | Электрический двигатель вентилятора системы охлаждения |
| F2 | 80 | Усилитель руля |
| F3 | 60 | Монтажный блок реле и предохранителей в салоне |
| F4 | 60 | Монтажный блок реле и предохранителей в салоне |
| F5 | 80 | Кондиционер с ручным или автоматическим управлением |
| F6 | 60 | Резерв |
| F7 | 30 | Насос гидравлического блока АБС |
| F8 | 20 | Клапаны гидравлического блока АБС |
| F9 | 20 | Контакты и обмотка главного реле |
| F10 | 30 | Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20 | Выключатель зажигания |
| F12 | 40 | Силовая цепь реле зажигания |
| F13 | 20 | Стартер |
| F14 | 40 | Обогрев ветрового стекла — правый элемент |
| F15 | 30 | Реле вентилятора системы охлаждения |
| F16 | 40 | Левый элемент обогрева ветрового стекла |
| F17 | 30 | Резерв |
| F18 | Резерв | |
| F19 | 10 | Блок управления системы АБС |
| F20 | 15 | Звуковой сигнал |
| F21 | 20 | Дополнительный отопитель |
| F22 | 10 | Блок управления усилителем рулевого управления |
| F23 | 30 | Насос омывателя фар |
| F24 | 15 | Резерв |
| F25 | 10 | Обмотка реле обогрева ветрового стекла |
| F26 | 10 | Автоматическая коробка передач |
| F27 | 10 | Муфта компрессора кондиционера |
| F28 | 10 | Резерв |
| F29 | 10 | Система раздельного климат – контроля |
| F30 | 3 | Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10 | Система зарядки аккумуляторной батареи |
| F32 | 10 | Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10 | Подогрев датчиков концентрации кислорода |
| F34 | 10 | Форсунки, катушка зажигания |
| F35 | 10 | Система управления двигателем |
| F36 | 10 | Блок управления двигателем |
| Назначение реле | ||
| R1 | Реле включения запрещения запуска | |
| R2 | Реле звукового сигнала | |
| R3 | Реле фонарей заднего хода | |
| R4 | Резерв | |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель | |
| R6 | Основное реле | |
| R7 | Реле обогревателя ветрового стекла | |
| R8 | Реле зажигания | |
| R9 | Реле омывателя фар | |
| R10 | Реле вентилятора отопителя | |
| R11 | Реле компрессора кондиционера | |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания | |
| R13 | Реле стартера | |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора | |
Блок в салоне
Данный блок находится под бардачком и крепится двумя винтами.
Вариант 1
| № | A | Обозначение |
|---|---|---|
| 37 | 10 | Дальний свет левой фары |
| 38 | 10 | Дальний свет правой фары |
| 39 | 20 | Прикуриватель, задняя дополнительная розетка |
| 40 | 20 | Люк |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Обогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Диагностический разъем (OBD II) |
| 45 | 10 | Дневные ходовые огни |
| 46 | 10 | Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15 | Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, дневные ходовые огни |
| 49 | 15 | Переключатель света |
| 50 | 20 | Стеклоочиститель |
| 51 | 15 | Топливный насос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7,5 | Габаритный свет с левой стороны |
| 54 | 7,5 | Габаритный свет с правой стороны |
| 55 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20 | Система бесключевого доступа / запуска |
| 57 | 10 | Сирена противоугонной системы |
| 58 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25 | Розетка в багажном отделении, разъем прицепа |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Стеклоподъемники |
| 64 | Резерв | |
| 65 | 10 | Подушки безопасности |
| 66 | 7,5 | Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5 | Радио, комбинация приборов |
| 69 | 20 | Противотуманный свет |
| 70 | 10 | Электронные модули(питание от замка зажигания) |
| 71 | 10 | Дневные ходовые огни |
| 72 | 25 | Многофункциональный электронный модуль (GEM) |
| 73 | 7,5 | Освещение номерного знака |
| 74 | 15 | Лампы стоп-сигнала |
| 75 | 10 | Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5 | Электронный стояночный тормоз (EPB) |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Очиститель заднего стекла |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Освещение салона, зеркала с электроприводом |
| 81 | 20 | Модуль электрооборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10 | Лампы заднего хода, модуль прицепа |
| 85 | 10 | Система охлаждения |
| 86 | 20 | Подогрев сидений |
| Реле | ||
| K1 | Обогрев заднего стекла | |
| K4 | Топливный насос | |
| K5 | Дневные ходовые огни | |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.
Вариант 2
| № | A | Обозначение |
|---|---|---|
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10 | Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10 | Освещение салона, система экономии электроэнергии |
| 105 | 25 | Обогрев заднего стекла |
| 106 | 20 | Система бесключевого доступа / запуска |
| 107 | 10 | Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, задняя дополнительная розетка |
| 110 | 10 | Дневные ходовые огни |
| 111 | 15 | Топливный насос (бензиновые двигатели) |
| 112 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10 | Дневные ходовые огни |
| 114 | 10 | Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5 | Внешние освещение (питание от замка зажигания) |
| 116 | 20 | Противотуманный свет |
| 117 | 7,5 | Освещение номерного знака |
| 118 | 20 | Модуль электрооборудования левой задней двери |
| 119 | 15 | Розетка в багажном отделении |
| 120 | 20 | Модуль электрооборудования правой задней двери |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Подушки безопасности |
| 123 | 7,5 | Обогрев зеркал |
| 124 | 7,5 | Габаритный свет с левой стороны |
| 125 | 7,5 | Габаритный свет с правой стороны |
| 126 | 20 | Система бесключевого доступа / запуска |
| 127 | 25 | Стеклоподъемники |
| 128 | Резерв | |
| 129 | 20 | Стеклоочиститель |
| 130 | Резерв | |
| 131 | 15 | Стеклоочиститель заднего стекла |
| 132 | 15 | Лампы стоп-сигнала |
| 133 | 25 | Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20 | Дневные ходовые огни |
| 136 | 15 | Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10 | Резервное питание противоугонной системы |
| 138 | 10 | Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10 | Дальний свет правой фары |
| 140 | 10 | Дальний свет левой фары |
| 141 | 10 | Лампы заднего хода, зеркала с электроприводом |
| 142 | 15 | Ближний свет правой фары |
| 143 | 15 | Ближний свет левой фары |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Резерв | |
За прикуриваетль отвечает предохранитель номер 109 на 20А.
С обратной стороны блока, могут находится некоторые отдельные элементы реле.
| № | Описание |
|---|---|
| R1 | Реле ближнего света |
| R2 | Реле дальнего света |
| R3 | Реле центрального замка и заднего стеклоочистителя |
| R4 | Реле открытия водительской двери |
| R5 | Реле открытия остальных дверей |
| R6 | Реле переднего стеклоочистителя |
| R7 | Реле обогрева заднего стекла |
| R8 | Реле защиты от разряда АКБ |
| R9 | Реле света |
