Ford Explorer выпускался в 2010 и 2020 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Производитель оставляет за собой право на внесение изменений в технические характеристики, спецификации и комплектации любой модели, поэтому нету одного общего описание для всех автомобилей форд эксплорер. Сверяйте назначение элементов со своей технической документацией, а в случае затруднения обратитесь к дилеру.
Блок в салоне
Он находится под панелью приборов со стороны водителя и закрыт защитной крышкой.
На ней так же будет нанесены актуальная схема.
Вариант 1
Для автомобилей выпускавшихся до 2015 года.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Стеклоподъемник переднего окна со стороны водителя с функцией “одно нажатие” |
| 2 | 15 | Не используется (запасной) |
| 3 | 30 | Стеклоподъемник переднего окна со стороны пассажира с функцией “одно нажатие” |
| 4 | 10 | Фонари внутреннего освещения, включаемые по запросу (потолочная консоль, второй ряд, багажное отделение), лампа перчаточного ящика, подсветка cкладывания сидений второго и третьего ряда, подсветка противосолнечных козырьков |
| 5 | 20 | Усилитель |
| 6 | 5 | Резерв |
| 7 | 7.5 | Питание логического модуля запоминания положения сиденья |
| 8 | 10 | Резерв |
| 9 | 10 | 4-дюймовый дисплей радио (SYNC), логический модуль подъемной задней двери с электроприводом, электронная панель отделки |
| 10 | 10 | Реле режима работы/ режима электропитания вспомогательного оборудования (стеклоочистители, стеклоомыватель заднего стекла), датчик дождя |
| 11 | 10 | Приборная панель, проецируемый дисплей на ветровом стекле |
| 12 | 15 | Лампы освещения подножек (потолочная консоль, второй ряд, багажное отделение), лампы подсветки нижней стороны, светодиод отсека на консоли, фоновая подсветка |
| 13 | 15 | Лампы правого указателя поворота, лампы правых указателей поворота/ стоп-сигналов прицепа (ТТ) |
| 14 | 15 | Лампы левого указателя поворота, лампы левых указателей поворота/ стоп-сигналов прицепа (ТТ) |
| 15 | 15 | Фонари заднего хода, стоп-сигналы, дополнительный стоп-сигнал |
| 16 | 10 | Фары ближнего света (правые) |
| 17 | 10 | Фары ближнего света (левые) |
| 18 | 10 | Подсветка клавиатуры, система блокировки выбора передач при отпущенной педали тормоза (BSI), индикатор работы кнопки запуска, пассивная противоугонная система (PATS), запуск модуля управления трансмиссией (РСМ), подача питания для перемещения заднего сиденья по высоте |
| 19 | 20 | Питание запоминающего устройства сиденья |
| 20 | 20 | Замки |
| 21 | 10 | Интеллектуальный доступ (IA), Клавиатура |
| 22 | 20 | Реле звукового сигнала |
| 23 | 15 | Модуль управления рулевым колесом, интеллектуальный доступ (IA), переключатель фар |
| 24 | 15 | Разъем передачи данных, модуль управления рулевым колесом |
| 25 | 15 | Снятие блокировки двери багажного отделения |
| 26 | 5 | Радиочастотный модуль |
| 27 | 20 | Модуль интеллектуального доступа |
| 28 | 15 | Замок зажигания, запуск кнопкой |
| 29 | 20 | Радио, модуль глобальной системы позиционирования (GPS) |
| 30 | 15 | Передние габаритные фонари |
| 31 | 5 | Контроллер тормозной системы прицепа |
| 32 | 15 | Гнездо питания переменного тока 110 В, складывающееся зеркало с электроприводом, зеркала с электроприводом, стеклоподъемник передних окон с функцией «одно нажатие», подсветка замков дверей, подсветка переключателя памяти |
| 33 | 10 | Датчик системы распознавания присутствия водителя и пассажира |
| 34 | 10 | Монитор «мертвых зон», камера заднего вида, система контроля пространства позади автомобиля |
| 35 | 5 | Проецируемый дисплей на ветровом стекле, датчик влажности системы климат-контроля, система подстройки под рельеф местности, переключатель системы помощи при спуске с горы, датчик переключателя фар |
| 36 | 10 | Обогрев рулевого колеса |
| 37 | 10 | Модуль управления удерживающей системой подушек и ремней безопасности |
| 38 | 10 | Зеркало заднего вида с автоматическим затемнением, электролюк |
| 39 | 15 | Шторки фонарей дальнего света |
| 40 | 10 | Задние габаритные фонари, фонари освещения номерного знака, габаритные фонари прицепа |
| 41 | 7.5 | Отмена повышающей передачи, режим буксировки/ перевозки грузов |
| 42 | 5 | Резерв |
| 43 | 10 | Резерв |
| 44 | 10 | Резерв |
| 45 | 5 | Резерв |
| 46 | 10 | Модуль климат – контроля |
| 47 | 15 | Противотуманные фары, питание указателей поворота в правом и левом зеркалах |
| 48 | 30 | Прерыватель цепи: Электро стеклоподъемники задних окон, электро стеклоподъемник пассажирского окна, опускание одним нажатием (только со стороны водителя), выключатель стеклоподъемника двери водителя |
| 49 | Реле задержки выключения электропитания вспомогательного оборудования (блок управления системами кузова) |
Реклама
Вариант 2
Для автомобилей производившихся с 2015 года.
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Лампы салона, Система предотвращения разряда аккумуляторной батареи |
| 2 | 7.5 | Переключатель управления сиденья с запоминанием положения (с электроприводом) |
| 3 | 20 | Реле разблокировки двери водителя |
| 4 | 5 | Дополнительный электронный контроллер тормоза |
| 5 | 20 | Модуль обогреваемого заднего сиденья |
| б | Резерв | |
| 7 | Резерв | |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | 5 | Клавиатура бесключевого входа Securicode, Задняя поднимающаяся дверь с автоматическим открытием |
| 11 | 5 | Модуль системы управления микроклиматом сзади |
| 12 | 7.5 | Модуль системы управления микроклиматом спереди |
| 13 | 7.5 | Панель приборов Интеллектуальный канал передачи данных, Модуль системы управления рулевой колонкой |
| 14 | Резерв | |
| 15 | 10 | Питание разъема интеллектуального канала передачи данных, Потолочный дисплей |
| 16 | Резерв | |
| 17 | 5 | Панель отделки с электроникой |
| 18 | 5 | Кнопка запуска автомобиля, Замок (выключатель) зажигания Блокировка ключа |
| 19 | 7.5 | Переключатель управления коробкой передач (функция буксировки) |
| 20 | Резерв | |
| 21 | 5 | Переключатель системы управления местностью, Потолочный дисплей, Датчик влажности |
| 22 | 5 | Датчик классификации водителя/ пассажира |
| 23 | 10 | Цепь электропитания задержки выключения вспомогательного оборудования, Окна с электроприводом, Прозрачный люк, Реле складывающегося зеркала, Инвертор постоянного тока, Подсветка переключателя управления окном/люком |
| 24 | 20 | Реле централизованной блокировки |
| 25 | 30 | Электродвигатель левого переднего окна с интеллектуальным управлением, Модуль двери |
| 26 | 30 | Электродвигатель правого переднего окна с интеллектуальным управлением, Модуль двери |
| 27 | 30 | Люк |
| 28 | 20 | Усилитель Sony, 10-канальный |
| 29 | 30 | Усилитель Sony, 14-канальный |
| 30 | Резерв | |
| 31 | Резерв | |
| 32 | 10 | SYNC, Модуль GPS, Дисплей, Радиочастотный радиоприемник |
| 33 | 20 | Радиоприемник |
| 34 | 30 | Реле «работа/пуск» |
| 35 | 5 | Модуль управления системы подушек и ремней безопасности |
| 36 | 15 | Модуль предупреждения о смене полосы движения, Автоматическое включение дальнего света, Электронные зеркала, Задние обогреваемые сиденья |
| 37 | 20 | Рулевое колесо с подогревом |
| 38 | 30 | Электродвигатель левого переднего окна, Двигатели заднего окна с электроприводом |
Реклама

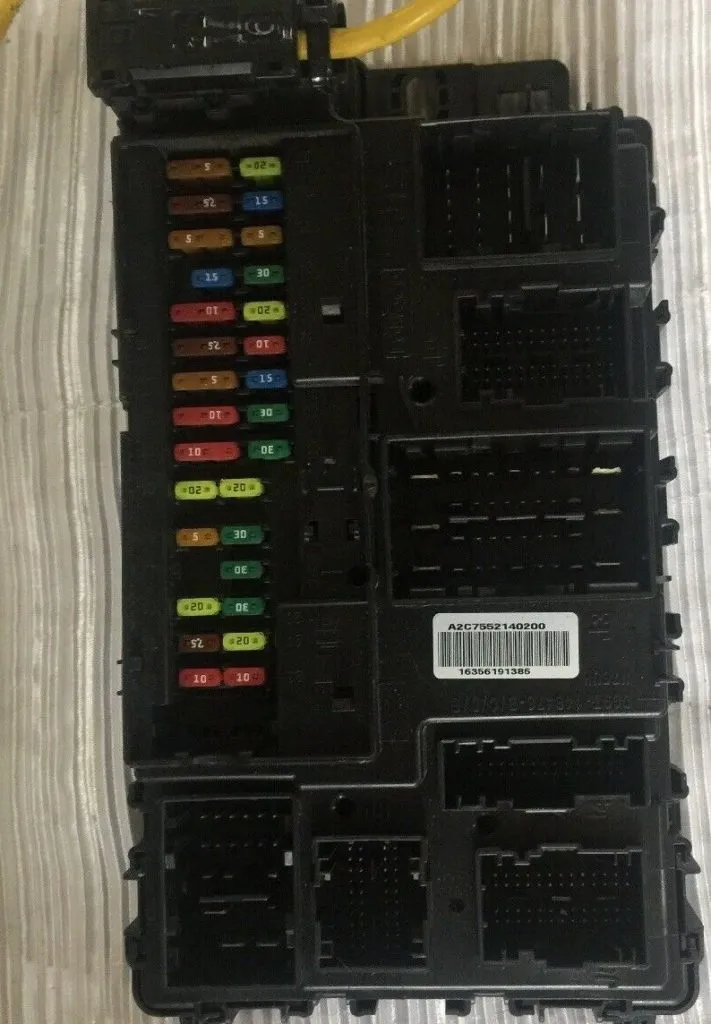

Блок под капотом
Он находится рябом с аккумуляторной батареей и закрыт защитной крышкой.
Вариант 1
Для автомобилей выпускавшихся до 2015 года.
| № | A | Назначение |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | 30 | Модуль управления системой торможения прицепа |
| 4 | 30 | Стеклоочистители, омыватель ветрового стекла |
| 5 | 50 | Насос антиблокировочной системы тормозов (ABS) |
| 6 | Резерв | |
| 7 | 30 | Задняя поднимающаяся дверь с электроприводом |
| 8 | 20 | Прозрачный люк |
| 9 | 20 | Гнездо питания 2 (задняя консоль) |
| 16 | Резерв | |
| 17 | 40 | Гнездо питания переменного тока 110 В |
| 18 | 40 | Электродвигатель переднего вентилятора обдува |
| 19 | 30 | Стартер |
| 20 | 20 | Гнездо питания 1 (прикуриватель) |
| 21 | 20 | Гнездо питания 3 (багажное отделение) |
| 22 | 30 | Модуль сидений третьего ряда |
| 23 | 30 | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30 | Реле заряда аккумуляторной батареи буксируемого прицепа (ТТ) |
| 26 | 40 | Обогреватель заднего стекла, обогреваемые зеркала |
| 27 | 20 | Цепь питания (консоль) |
| 28 | 30 | Климат-контроль сидений |
| 29 | 40 | Цепь электропитания режима высокой скорости вентилятора 1 охлаждения двигателя, первичный предохранитель режима низкой скорости вентилятора 1 и 2 охлаждения двигателя |
| 30 | 40 | Предохранитель цепи режима высокой скорости вентилятора 2 охлаждения двигателя |
| 31 | 25 | Вторичный предохранитель цепи режима низкой скорости вентилятора 1 и 2 охлаждения двигателя |
| 39 | 40 | Электродвигатель дополнительного вентилятора обдува |
| 40 | Резерв | |
| 41 | 30 | Подогрев заднего ряда сидений |
| 42 | 30 | Сиденье пассажира |
| 43 | 40 | Клапаны ABS |
| 45 | 5 | Датчик дождя |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв | |
| 50 | 15 | Обогреваемые зеркала |
| 51 | Резерв | |
| 56 | 15 | Модуль управления коробкой передач |
| 57 | 20 | Левая фара с газоразрядной лампой высокой интенсивности |
| 58 | 10 | Датчик генератора |
| 59 | 10 | Переключатель вкл/выкл тормоза (ВОО) |
| 60 | 10 | Дублирующие фонари прицепа |
| 61 | 20 | Разблокировка сиденья второго ряда |
| 62 | 10 | Муфта кондиционера |
| 63 | 15 | Лампы указателей поворота/ стоп-сигналов прицепа (ТТ) |
| 64 | 15 | Задние стеклоочистители |
| 65 | 30 | Топливный насос |
| 67 | 20 | Питание автомобиля (VPWR) 2 (элементы силового агрегата, влияющие на токсичность отработавших газов) |
| 68 | 20 | VPWR 4 (катушки зажигания) |
| 69 | 20 | VPWR 1 (РСМ) |
| 70 | 10 | VPWR 3 (катушка), модуль системы привода на все колеса, переменное регулирование компрессора системы кондиционирования (А/С) |
| 71 | Резерв | |
| 72 | Резерв | |
| 73 | Резерв | |
| 74 | Резерв | |
| 75 | Резерв | |
| 76 | Резерв | |
| 78 | 20 | Правая фара с газоразрядными лампами |
| 79 | 5 | Система адаптивного круиз-контроля (АСС) |
| 80 | Резерв | |
| 81 | Резерв | |
| 82 | 15 | Омыватель заднего стекла |
| 83 | Резерв | |
| 84 | 20 | Габаритные фонари прицепа |
| 85 | Резерв | |
| 86 | 7.5 | Постоянное питание РСМ, реле РСМ, электромагнитный клапан вентиляции адсорбера |
| 87 | 5 | Обмотка пускового реле |
| 89 | 5 | Катушка реле переднего вентилятора обдува, модуль электрического усилителя рулевого управления (EPAS) |
| 90 | 10 | РСМ, ТСМ, ЕСМ (двигатель 2.0L) |
| 91 | 10 | Режим «электропитание вспомогательного оборудования» |
| 92 | 10 | Модуль ABS, заводское удаление и заправка |
| 93 | 5 | Двигатель заднего вентилятора обдува, обогреватель заднего стекла, реле заряда батареи буксируемого прицепа (ТТ) |
| 94 | 30 | Работа/пуск панели предохранителей пассажирского салона |
| 95 | Резерв | |
| 96 | Резерв | |
| 97 | Резерв |
За прикуриватели и розетки отвечают предохранители под номерами 9, 20 и 21 на 20А.
| № | Назначение реле |
|---|---|
| 10 | Реле разблокировки заднего сиденья третьего ряда |
| 11 | Реле обогревателя заднего стекла |
| 12 | Реле заряда аккумуляторной батареи буксируемого прицепа |
| 13 | Реле стартера |
| 14 | Реле режима высокой скорости вентилятора 2 охлаждения двигателя |
| 15 | Реле топливного насоса |
| 25 | Не используется |
| 32 | Реле электродвигателя дополнительного вентилятора обдува |
| 33 | Реле 2 режима низкой скорости вентилятора 1 и 2 охлаждения двигателя |
| 34 | Реле электродвигателя вентилятора обдува |
| 35 | Реле режима высокой скорости вентилятора 1 охлаждения двигателя, реле 1 режима низкой скорости вентилятора 1 и 2 охлаждения двигателя |
| 36 | Не используется |
| 37 | Реле правого указателя поворота/ стоп-сигнала прицепа |
| 38 | Реле фонаря заднего хода прицепа |
| 44 | Реле омывателя заднего стекла |
| 52 | Не используется |
| 53 | Реле левого указателя поворота/стоп-сигнала прицепа |
| 54 | Не используется |
| 55 | Реле стеклоочистителя |
| 66 | Реле модуля управления силовым агрегатом (РСМ) |
| 77 | Реле габаритных фонарей прицепа |
| 88 | Пусковое реле |
| 98 | Реле муфты компрессора кондиционера. |
Реклама
Вариант 2
Для автомобилей производившихся с 2015 года.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 20 | Питание модуля управления силовым агрегатом |
| 2 | 20 | Выбросы двигателя (MIL) |
| 3 | 20 | Катушка реле управления муфты кондиционирования воздуха, VACC, Активный жалюзи решетки |
| 4 | 20 | Катушки зажигания |
| 5 | Резерв | |
| 6 | Резерв | |
| 7 | Резерв | |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | 15 | Обогреваемые зеркала |
| 12 | 40 | Обогреваемое заднее стекло |
| 13 | Резерв | |
| 15 | 20 | Питание реле звукового сигнала |
| 16 | 10 | Питание реле муфты кондиционирования воздуха |
| 22 | 25 | Реле электрического вентилятора № 2 |
| 23 | Резерв | |
| 24 | Резерв | |
| 25 | Резерв | |
| 26 | 30 | Клапаны антиблокировочной системы тормозов |
| 27 | 30 | Питание реле цепи заряда аккумуляторной батареи прицепа |
| 28 | Резерв | |
| 30 | 10 | Коррекция наклона света фар |
| 31 | 10 | Электроусилитель рулевого управления |
| 32 | 10 | Модуль антиблокировочной системы тормозов |
| 33 | 10 | Модуль управления силовым агрегатом (ISPR) |
| 34 | 10 | Система мониторинга «слепых» зон, Система адаптивного круиз-контроля, Камера переднего обзора, Задняя камера |
| 35 | Резерв | |
| 41 | 40 | Электродвигатель заднего вентилятора обдува |
| 42 | Резерв | |
| 43 | 40 | Электродвигатель переднего вентилятора обдува |
| 44 | 50 | Шина модуля качества напряжения |
| 45 | 40 | Реле электрического вентилятора № 1 |
| 46 | 30 | Контроллер тормозов прицепа |
| 47 | Резерв | |
| 48 | 50 | Шина RP1 блокауправления кузовными системами |
| 49 | Резерв | |
| 50 | 50 | Шина RP2 блокауправления кузовными системами |
| 51 | 50 | Реле электрического вентилятора № 3 |
| 52 | 60 | Насос антиблокировочной тормозной системы |
| 53 | Резерв | |
| 54 | Резерв | |
| 55 | Резерв | |
| 56 | 40 | Силовой инвертор |
| 57 | Резерв | |
| 58 | Резерв | |
| 59 | Резерв | |
| 60 | 20 | Розетка питания (передний выдвижной отсек) |
| 61 | Резерв | |
| 62 | 20 | Розетка питания (панель приборов) |
| 63 | 30 | Топливный насос |
| 64 | Резерв | |
| 65 | 20 | Розетка питания (2-й ряд) (без зарядного устройства с разъемом USB) |
| 66 | Резерв | |
| 67 | 20 | Розетка питания (багажное отделение) |
| 68 | Резерв | |
| 69 | 30 | Дверь багажного отделения с электроприводом |
| 70 | 20 | Левые и правые фары тормоза и указатели поворота прицепа |
| 71 | Резерв | |
| 72 | 30 | Сиденья с обогревом и охлаждением |
| 73 | 30 | Модуль сиденья водителя, Питание привода сиденья водителя |
| 74 | 30 | Питание привода сиденья пассажира с электроприводом |
| 75 | 30 | Электродвигатель переднего стеклоочистителя |
| 76 | Резерв | |
| 77 | Резерв | |
| 78 | 30 | Реле блока складного сиденья 3-го ряда с электроприводом |
| 79 | 30 | Реле стартера |
| 80 | Резерв | |
| 81 | 10 | Реле фонаря заднего хода прицепа |
| 82 | 20 | Замок рулевой колонки |
| 83 | 10 | Переключатель положения педали тормоза |
| 84 | Резерв | |
| 85 | 5 | Зарядное устройство USB 2-го ряда (при наличии) |
| 86 | Резерв | |
| 87 | Резерв | |
| 88 | Резерв | |
| 89 | Резерв | |
| 90 | Резерв | |
| 91 | Резерв | |
| 92 | 15 | Реле блока мультиконтурного сиденья водителя |
| 93 | 10 | Датчик генератора |
| 94 | 15 | Реле омывателя заднего стекла |
| 95 | 15 | Реле очистителя заднего стекла |
| 96 | 10 | Питание катушки реле модуля управления силовым агрегатом |
| 97 | 5 | Датчик дождя |
| 98 | 20 | Двигатели складывающихся сидений 2-го ряда |
| 99 | 20 | Реле габаритного фонаря прицепа |
За прикуриватели и USB розетки отвечают предохранители под номерами 60, 62, 65 и 67 на 20А и 85 на 5А.
| № | Назначение реле |
|---|---|
| 11 | Реле вентилятора № 3 электронной системы охлаждения на правой стороне |
| 14 | Реле модуля управления силовым агрегатом |
| 17 | Реле обогреваемого заднего стекла и обогреваемых зеркал |
| 18 | Реле электродвигателя заднего вентилятора обдува |
| 19 | Не используется |
| 20 | Реле вентилятора системы охлаждения левой стороны |
| 21 | Последовательное/ параллельное реле вентиляторов системы охлаждения |
| 29 | Реле «работа/ пуск» |
| 36 | Реле электровентилятора обдува |
| 37 | Реле цепи заряда аккумуляторной батареи прицепа |
| 38 | Реле муфты компрессора кондиционирования воздуха |
| 39 | Реле звукового сигнала |
| 40 | Не используется |
