Pickup Ford Ranger производился в Северной Америке. В этом посте вы найдете описание предохранителей и реле Ford Ranger, которые выпускались в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Конструкция блоков и назначение их элементов могут отличаться от представленной и зависят от года выпуска и уровня электрооборудования вашего автомобиля.
Не то поколение или год? Смотрите другие Ford Ranger:
Салон
Блок предохранителей

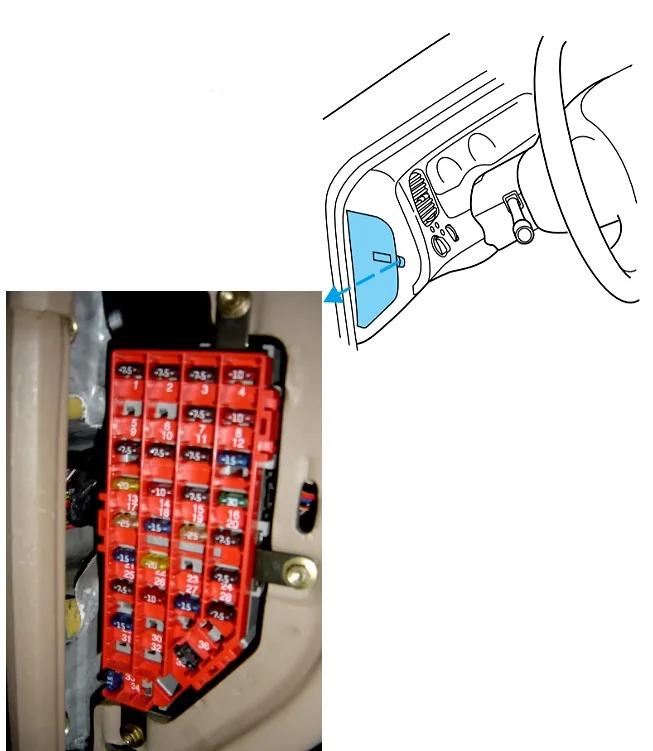

Основной блок предохранителей в салоне расположен на левой стороне панели приборов, обращенной к двери водителя. Потяните крышку панели на себя, чтобы получить доступ к предохранителям.
Тип 1
| № | A | Назначение |
|---|---|---|
| 1 | 7,5 | Электрозеркала |
| 2 | Свободно | |
| 3 | 15 | Лампы стоянки |
| 4 | 10 | Левая фара |
| 5 | 10 | Система OBD II |
| 6 | 7,5 | Система подушек безопасности; |
| Реле вентилятора | ||
| 7 | 7,5 | Подсветка выключателей |
| 8 | 10 | Правая фара; |
| Система противотуманных фар | ||
| 9 | 10 | Антиблокировочная система |
| 10 | 7,5 | Круиз-контроль; |
| Система GEM; | ||
| Блокировка тормозов | ||
| 11 | 7,5 | Контрольные лампы |
| 12 | 10 | Система омывателя ветрового стекла |
| 13 | 15 | Система PCM; |
| Стоп-сигналы; | ||
| Полный привод; | ||
| Антиблокировочные тормоза; | ||
| Круиз-контроль | ||
| 14 | 10 / 20 | Антиблокировочная система |
| 15 | 7,5 | Система подушек безопасности; |
| Генератор | ||
| 16 | 30 | Очиститель ветрового стекла |
| 17 | 15 | Прикуриватель |
| 18 | 15 | Система кондиционирования |
| 19 | 25 | Катушка зажигания; |
| Система PCM | ||
| 20 | 7,5 | Магнитола; |
| Система GEM; | ||
| Иммобилайзер | ||
| 21 | 15 | Аварийная сигнализация |
| 22 | 10 | Указатели поворота |
| 23 | Не используется | |
| 24 | 10 | Реле стартера; |
| Иммобилайзер | ||
| 25 | 7,5 | Спидометр; |
| Система GEM | ||
| 26 | 10 | Повышающая передача 4R44E/4R55E; |
| Лампы заднего хода; | ||
| Система DRL | ||
| 27 | 10 | Лампа под капотом; |
| Потолочные лампы для карт; | ||
| Лампа вещевого ящика; | ||
| Потолочная лампа; | ||
| Лампы в козырьках; | ||
| Система 4×4 | ||
| 28 | 7,5 | Система GEM |
| 29 | 10 | Аудиосистема |
| 30 | Не используется | |
| 31 | Не используется | |
| 32 | Не используется | |
| 33 | 15 | Лампы дальнего света |
| 34 | Не используется |
Тип 2
| № | A | Назначение |
|---|---|---|
| 1 | 7,5 | Переключатель электрозеркал |
| 2 | 7,5 | Реле двигателя вентилятора, модуль PAD, диагностический монитор подушек безопасности |
| 3 | 7,5A | Левый стоп/поворот для подключения прицепа |
| 4 | 10 | Левая фара |
| 5 | 10 | 1998-1999: Диагностический разъем (DLC) |
| 6 | 15 | 2000: Повышающая передача, лампы заднего хода, DRL, 4×4 |
| 7 | 7,5 | Правый стоп/поворот для подключения прицепа |
| 8 | 10 | Правая фара, реле противотуманных фар |
| 9 | 7,5 | Выключатель положения педали тормоза |
| 10 | 7,5 | Сервопривод/усилитель круиз-контроля, электронный модуль GEM, привод блокировки переключения передач, привод заслонки смешивания, блок отопителя/кондиционера, указатели поворота |
| 11 | 7,5 | Комбинация приборов, дневные ходовые огни (DRL), резистор RABS |
| 12 | Не используется | |
| 13 | 20 | Выключатель положения педали тормоза |
| 14 | 20 | Модуль задней антиблокировочной системы тормозов (RABS) |
| 10 | Модуль 4-колесной антиблокировочной системы тормозов (4WABS), главное реле 4WABS | |
| 15 | 7,5 | Лампа индикатора подушки безопасности, лампа индикатора генератора, комбинация приборов |
| 16 | 30 | Мотор очистителя ветрового стекла, реле высоко/низкой скорости очистителя, реле парковки/работы очистителя |
| 17 | 25 | Прикуриватель, диагностический разъем (DLC; 2000) |
| 18 | 15 | Реле отпирания двери водителя, реле полного отпирания, реле полной блокировки |
| 19 | 25 | Диод питания PCM, зажигание, PATS |
| 20 | 7,5 | Модуль RAP, электронный модуль GEM, магнитола |
| 21 | 15 | Прерыватель (аварийная сигнализация) |
| 22 | 20 | Вспомогательная розетка питания |
| 23 | Не используется | |
| 24 | 7,5 | Выключатель положения педали сцепления (CPP), реле прерывания стартера, иммобилайзер |
| 25 | 7,5 | 1998-1999: Электронный модуль GEM, комбинация приборов |
| 26 | 10 | Реле экономии заряда АКБ, реле электронного переключения, реле внутреннего освещения, реле стеклоподъемников, электронный модуль управления переключением, купольная/картографическая лампа, GEM, комбинация приборов (2000) |
| 27 | 15 | 1998-1999: Электронное переключение, лампы заднего хода, дневные ходовые огни (DRL), выключатель управления трансмиссией, импульсная блокировка вакуумных ступиц |
| 28 | 7,5 | Электронный модуль GEM, магнитола |
| 29 | 15 | Магнитола |
| 30 | 10 | 1999-2000: Диагностический разъем RABS |
| 15 | 1998: Реле ламп стоянки/буксировки прицепа | |
| 31 | Не используется | |
| 32 | Не используется | |
| 33 | 15 | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | Не используется | |
| 35 | 10 | 1999: Реле ламп стоянки/буксировки прицепа 15A 1998: Диагностический разъем RABS |
| 15 | 2000: Реле звукового сигнала (если не оборудован CSM грузовика) | |
| 36 | Не используется |
Предохранители прикуривателя (розетки питания) в Ford Ranger — это предохранители #17 (Прикуриватель) и #22 (Вспомогательная розетка питания) в блоке предохранителей панели приборов.
Блок реле

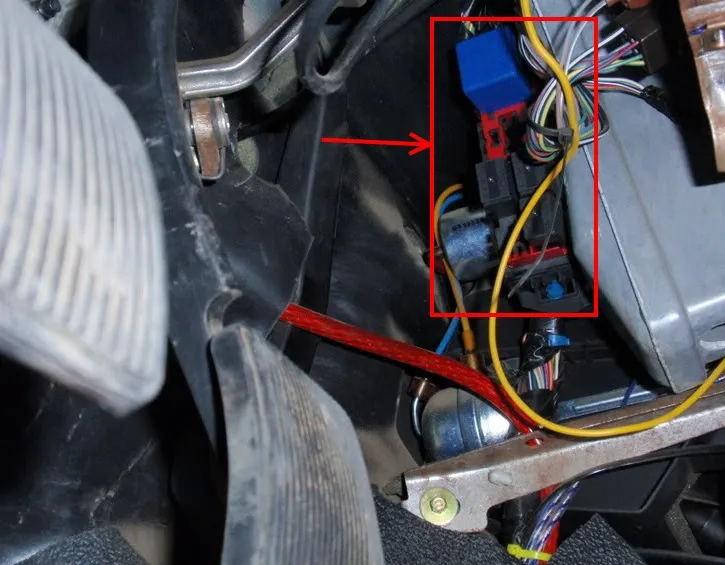

Дополнительный блок реле может быть установлен под приборной панелью.

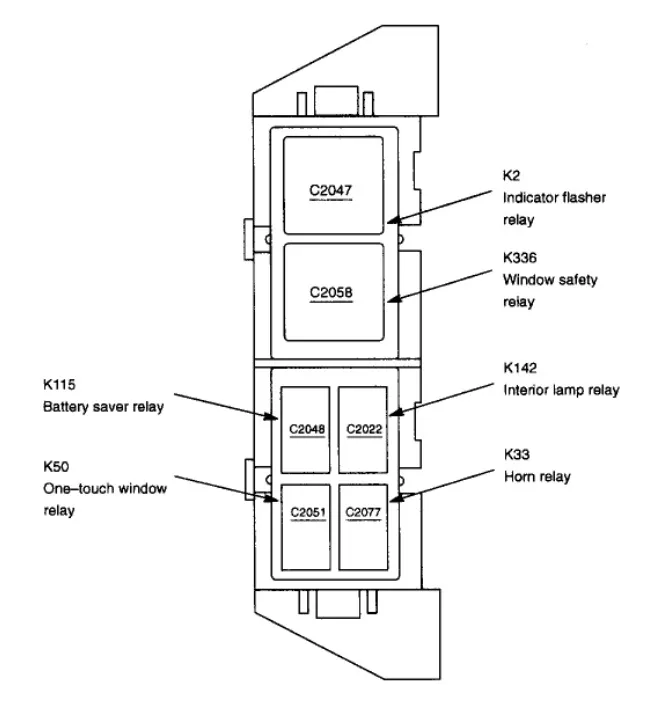

| № | Функции |
|---|---|
| K2 | Реле прерывателя поворотов |
| K366 | Реле стеклоподъемников |
| K115 | Реле АКБ |
| K142 | Реле внутреннего освещения |
| K50 | Реле однокасания стеклоподъемника |
| K33 | Реле звукового сигнала |
Моторный отсек

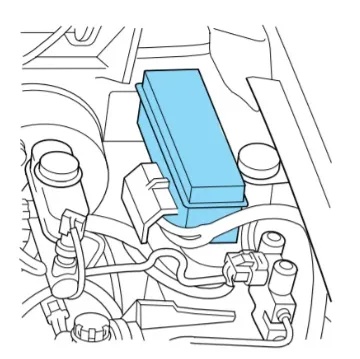

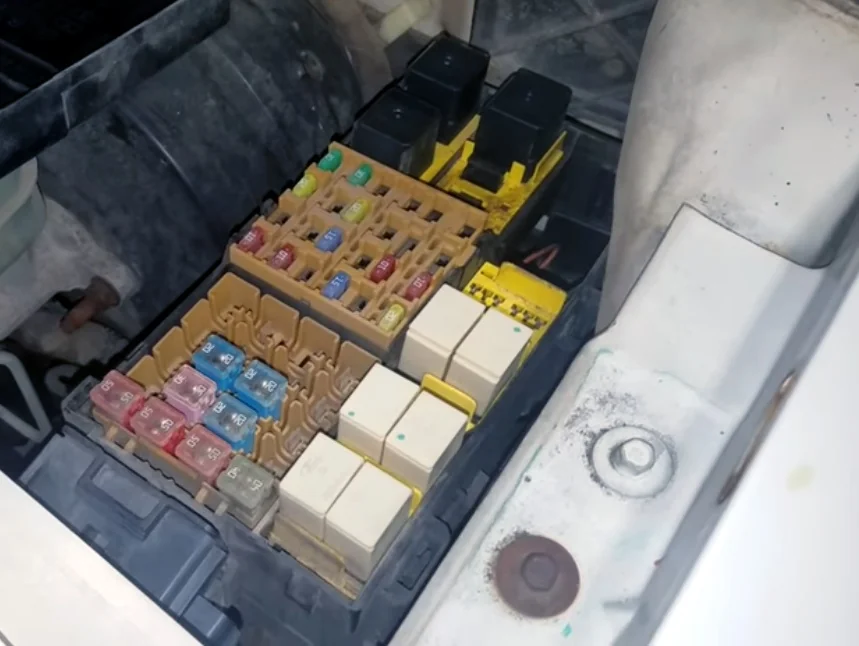

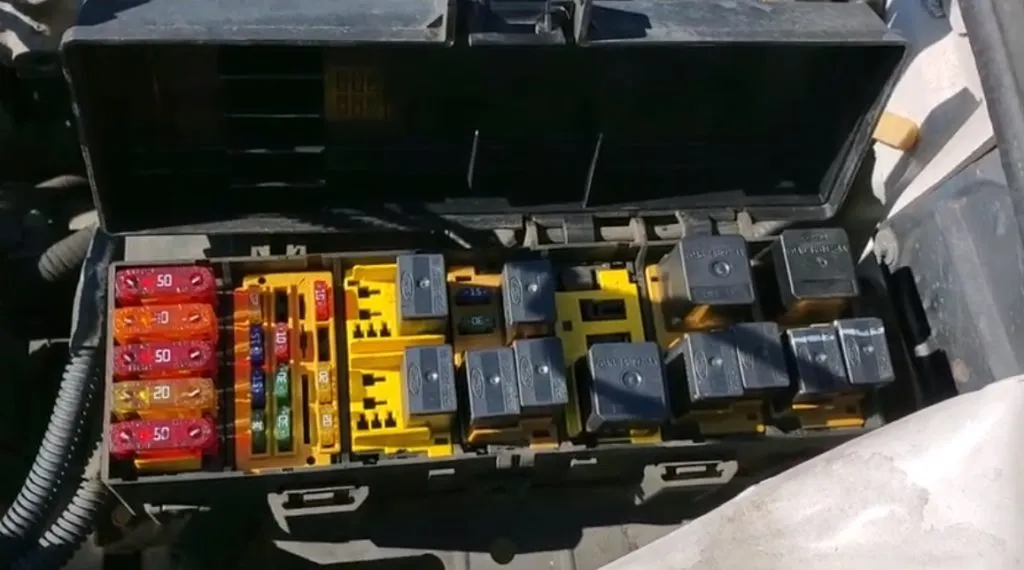

Под капотом основной блок предохранителей и реле находится сзади слева.

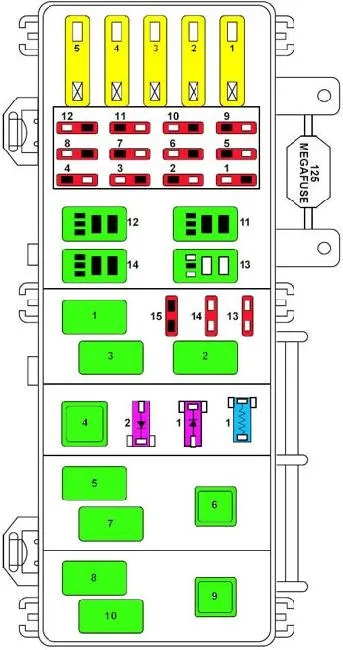

Тип 1
| № | A | Обозначение |
|---|---|---|
| 1 | 50 | Панель предохранителей I/P |
| 2 | 40 | Реле двигателя вентилятора |
| 3 | 50 | Модуль 4-колесной антиблокировочной системы тормозов (4WABS) |
| 4 | 20 | Стеклоподъемники |
| 5 | 50 | Выключатель зажигания, реле стартера |
| 1 | 10 | Реле кондиционера |
| 2 | 20 | Вспомогательная точка питания |
| 3 | 20 | Реле электронного переключения и электронный модуль управления переключением |
| 4 | 20 | 2000: Противотуманные фары и дневные ходовые огни |
| 15 | 1998-1999: Противотуманные фары и дневные ходовые огни | |
| 5 | 15 | 2000: Лампы стоянки для буксировки прицепа |
| 10 | 1998: Диагностический монитор подушек безопасности | |
| 6 | 10 | Блок управления трансмиссией |
| 7 | 30 | Модуль 4-колесной антиблокировочной системы тормозов (4WABS) |
| 8 | 30 | Реле PCM |
| 9 | 20 | Реле топливного насоса и модуль RAP |
| 10 | 15 | Реле звукового сигнала |
| 11 | 15 | Реле ламп стоянки и главный выключатель освещения |
| 12 | 30 | Главный выключатель освещения и многофункциональный выключатель |
| 13 | 15 | Кислородный датчик с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распредвала (CMP), соленоид продувки адсорбера |
| 14 | 30 | Регулятор напряжения генератора |
| 15 | — | Не используется |
| 1 | Реле парковки очистителя | |
| 2 | Реле кондиционера | |
| 3 | Реле высоко/низкой скорости очистителя | |
| 4 | Реле питания PCM | |
| 5 | Реле топливного насоса | |
| 6 | Реле стартера | |
| 7 | Реле звукового сигнала | |
| 8 | 1999-2000: Реле управления противотуманными фарами 1998: Реле насоса омывателя |
|
| 9 | Реле двигателя вентилятора | |
| 10 | 1999-2000: Развязывающее реле противотуманных фар 1998: Реле противотуманных фар |
|
| 11 | Не используется | |
| 12 | Не используется | |
| 13 | Реле ламп стоянки/буксировки прицепа | |
| 14 | Реле насоса омывателя | |
| 1 | Резистор RABS | |
| 1 | Диод RABS | |
| 2 | Диод электронных систем управления двигателем | |

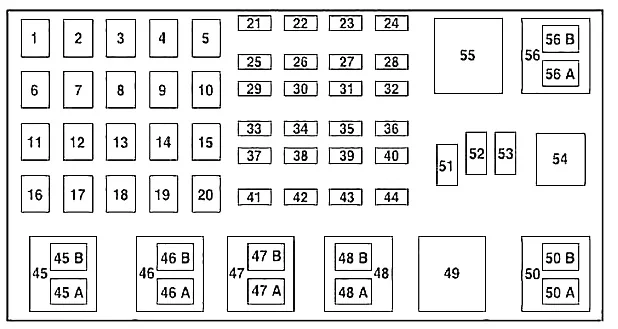

Тип 2
| № | A | Обозначение |
|---|---|---|
| 1 | 50 | Панель предохранителей I/P |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Не используется | |
| 6 | 50 | Электродвигатель насоса антиблокировочной системы тормозов (ABS) |
| 7 | 30 | Блок управления трансмиссией (PCM) |
| 8 | 20 | Электрические замки дверей, дистанционный вход |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | 50 | Реле стартера, выключатель зажигания |
| 12 | 20 | Стеклоподъемники |
| 13 | Не используется | |
| 14 | Не используется | |
| 15 | Не используется | |
| 16 | 40 | Электродвигатель вентилятора |
| 17 | 20 | Вспомогательный вентилятор охлаждения |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | 10 | Память PCM |
| 22 | Не используется | |
| 23 | 20 | Электродвигатель топливного насоса |
| 24 | 30 | Фары |
| 25 | 10 | Соленоид муфты кондиционера |
| 26 | Не используется | |
| 27 | Не используется | |
| 28 | 30 | Модуль ABS |
| 29 | Не используется | |
| 30 | 15 | Буксировка прицепа |
| 31 | 20 | Противотуманные фары, дневные ходовые огни (DRL) |
| 32 | Не используется | |
| 33 | 15 | Лампа стоянки |
| 34 | Не используется | |
| 35 | Не используется | |
| 36 | Не используется | |
| 37 | Не используется | |
| 38 | 10 | Левая фара, ближний свет |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | 20 | Кислородные датчики с подогревом |
| 42 | 10 | Правая фара, ближний свет |
| 43 | (Резистор) | |
| 44 | Не используется | |
| 45A | ВЫС/НИЗК очистителя | |
| 45B | Парковка/работа очистителя | |
| 46A | Топливный насос | |
| 46B | Буксировка прицепа | |
| 47 | Стартер | |
| 48 | Вспомогательный вентилятор охлаждения | |
| 49 | Не используется | |
| 50 | Не используется | |
| 51 | Не используется | |
| 52 | Не используется | |
| 53 | Диод PCM | |
| 54 | PCM | |
| 55 | Вентилятор | |
| 56A | Соленоид муфты кондиционера | |
| 56B | Насос омывателя ветрового стекла |
