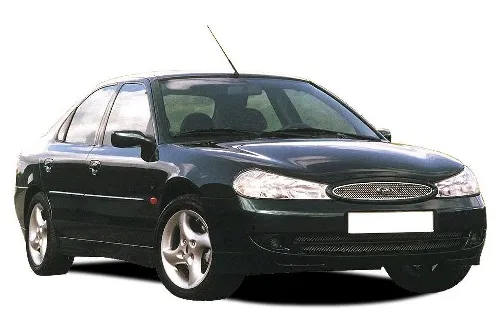

Компактний автомобіль Ford Mondeo 2 покоління випускався з 1996 по 2000 рік (1996, 1997, 1998, 1999, 2000). На американському ринку модель була відома як Ford Contour і Mercury Mystique. У цьому керівництві ви знайдете детальне розташування запобіжників і реле Ford Mondeo 2 з фото, схемами блоків та їх описом. Особливу увагу приділимо запобіжнику прикурювача Ford Mondeo 2 - розглянемо його розташування та заміну.
У даній моделі передбачені два основні блоки з запобіжниками та реле. Один розташований у салоні, інший під капотом.
Блок у салоні
Він знаходиться під панеллю приладів з лівого боку.
| № | A | Призначення запобіжників |
|---|---|---|
| 19 | 7,5 | Електропривід дзеркала заднього виду на двері |
| 20 | 10 | Очисник/омивач лобового скла, очисник омивач заднього скла |
| 21 | 30/40 | Електропривід склопідйомників, блоку правління електроприводом люка |
| 22 | 7,5 | Електронний блок управління ABS |
| 23 | 15 | Покажчики поворотів, система активної підвіски, система підтримки швидкості, комбінація приладів, перемикач системи управління КПП, блок контролю справності ламп, обігрівачі форсунок омивача лобового скла, реле підігрівача паливного фільтра |
| 24 | 15 | Стоп-сигнали |
| 25 | 20 | Центральний замок, протиугонна система, діагностичний роз'єм |
| 26 | 20 | Противтуманні фари |
| 27 | 15 | Прикурювач |
| 28 | 30 | Реле насоса омивача фар, електропривід сидінь |
| 29 | 30 | Обігрівач заднього скла |
| 30 | 7,5 | Система управління двигуном, комбінація приладів, допоміжний блок сигналізації, годинник/маршрутний комп'ютер |
| 31 | 7,5 | Підсвічування комбінації приладів |
| 32 | 7,5 | Аудіосистема, Радіо |
| 33 | 7,5 | Передні габарити – ліві |
| 34 | 7,5 | Лампи освітлення салону, годинник, електропривід дзеркал, привід відкривання кришки багажника/задніх дверей |
| 35 | 7,5 | Передні габарити – праві |
| 36 | 15/30 | Аудіосистема, підсилювач вихідного сигналу аудіосистеми 10А Подушки безпеки |
| 37 | 30 | Реле електродвигуна вентилятора опалювача |
| 38 | 7,5 | Подушка безпеки |
| D2 | Діод для захисту від зворотного струму | |
| Реле | ||
| R12 | Реле освітлення салону | |
| R13 | Реле обігріву заднього скла | |
| R14 | Реле вентилятора опалювача | |
| R15 | Реле склоочисника | |
| R16 | Реле запалювання | |
За прикурювач відповідає запобіжник номер 27 на 15А.
Блок під капотом
Він знаходиться з лівого боку, поруч з акумуляторною батареєю. Можливо кілька варіантів його виконання, і залежить від року випуску.
Варіант 1
| № | A | Позначення схеми | |
|---|---|---|---|
| 1 | 80 | Головна живлення бортова мережева електроцепь | |
| 2 | 60 | Двигун вентилятора радіатора | |
| 3 | 60 | ABS/TCS – система і за певних умов дизельний двигун | |
| 4 | 20 | Запалювання | |
| 5 | 30 | Обігрівається лобове скло (ліва частина) | |
| 6 | 30 | Обігрівається лобове скло (права частина) | |
| 7 | 30 | Система гальмування з ABS (антиблокувальна система) | |
| 8 | 30 | Обігрівані сидіння, компресор кондиціонера | |
| 9 | 20 | Модуль EEC, магнітний клапан холодного старту (дизель) | |
| 10 | 20 | Замок запалювання | |
| 11 | 3 | Пам'ять EEC-модуля запалювання, Блок управління двигуном | |
| 12 | 15 | Звуковий сигнал та світлова сигналізація | |
| 13 | 15 | Датчик Лямбда-зонда | |
| 14 | 15 | Електричний паливний насос (карбюраторний двигун) | |
| 15 | 10 | Ближнє світло справа | |
| 16 | 10 | Ближнє світло зліва | |
| 17 | 10 | Дальнє світло справа | |
| 18 | 10 | Дальнє світло зліва | |
| D1 | Діод для захисту від зворотного струму | ||
| Реле | |||
| R1 | Реле денних ходових вогнів | ||
| R2 | Реле вентилятора системи охолодження (висока швидкість) | ||
| R3 | Реле кондиціонера | ||
| R4 | Реле муфти кондиціонера | ||
| R5 | Реле вентилятора системи охолодження (низька швидкість) | ||
| R6 | Реле стартера | ||
| R7 | Реле звукового сигналу | ||
| R8 | Реле паливного насоса | ||
| R9 | Реле ближнього світла | ||
| R10 | Реле дальнього світла | ||
| R11 | Головне реле | ||
Варіант 2
| № | A | Опис |
|---|---|---|
| F1 | — | |
| F2 | Генератор | |
| F3 | 20 | Додатковий обігрівач (Дизель) |
| F4 | 15 | Система управління двигуном (двокомпонентна система паливоподачі Bi-fuel) |
| F5 | 15 | Система управління двигуном (двокомпонентна система паливоподачі Bi-fuel) |
| F6 | 3 | Іммобілайзер (Дизель), система управління двигуном |
| F7 | 15 | Звуковий сигнал, покажчики поворотів |
| F8 | 5 | Система управління двигуном (двокомпонентна система паливо подачі Bi-fuel) |
| F9 | 15 | Паливний насос |
| F10 | Управління двигуном | |
| F11 | 20 | Реле системи освітлення в денний час (Скандинавські країни), система управління двигуном, підігрівач палива |
| F12 | — | |
| F13 | 20 | Підігріваний кисневий датчик |
| F14 | — | |
| F15 | 7,5 | Права фара — ближнє світло |
| F16 | 7,5 | Ліва фара — ближнє світло |
| F17 | 7,5 | Права фара-дальнє світло |
| F18 | 7,5 | Ліва фара-дальнє світло, комбінація приладів |
| F39 | 60 | Реле свічок накалювання |
| F40 | 20 | Замок запалювання, вимикач освітлення (фари /противтуманні фари) |
| F41 | 20 | Управління двигуном |
| F42 | 40 | Електродвигун вентилятора кондиціонера /опалювача |
| F43 | — | |
| F44 | — | |
| F45 | 60 | Реле основних ланцюгів запалювання |
| F46 | 30 | Обігрівач лобового скла (права сторона) |
| F47 | 30 | Обігрівач лобового скла (ліва сторона) |
| F48 | — | |
| F49 | 60 | Електродвигуни вентиляторів системи охолодження |
| F50 | — | |
| F51 | 60 | ABS |
| F52 | 60 | Блок запобіжників реле-приладову панель 25, 27, 28, 36, реле обігрівача лобового скла, реле ламп освітлення салону |
| Реле | ||
| 1 | Реле паливного насоса | |
| 2 | Реле системи управління двигуном (бензин) | |
| 3 | Реле повністю відкритого положення дросельної заслінки (з кондиціонером) | |
| 4 | Реле ближнього світла фар | |
| 5 | Реле дальнього світла фар | |
| 6 | Реле звукового сигналу | |
| 7 | Реле стартера | |
| 8 | Реле 2 електродвигуна вентилятора системи охолодження | |
| 9 | Реле 1 електродвигуна вентилятора системи охолодження | |
| 10 | Реле таймера обігрівача лобового скла | |
| 11 | Реле системи освітлення в денний час | |
