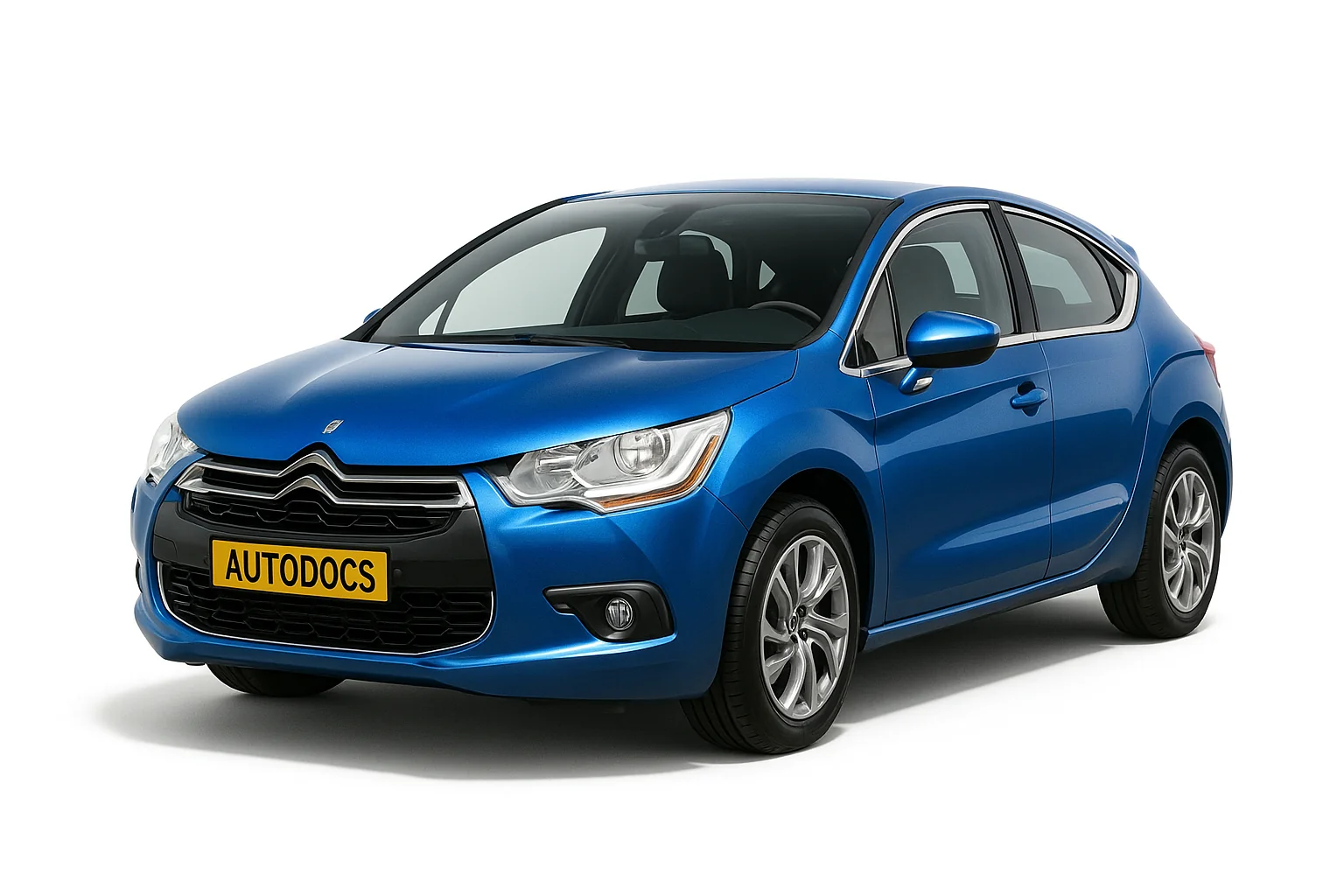

Данная модель принадлежит к новому премиум-брэнду Citroen — DS. Разрабатывалась данная серия совместно c Citroen C4 и имеет одну платформу и схожие конструктивные элементы, включая электрические схемы. Производился citroen ds4 в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Мы представим схемы блоков предохранителей ситроен дс4 с описанием элементов.
Содержание
Блок с предохранителями в салоне
Блоки предохранителей расположены под панелью приборов (с левой стороны).
Появившееся пространство будет выглядеть примерно так.
Полная фото схема блока
Описание
- F2 7.5A
- F3 3A Противоугонное устройство или кнопка системы “START/STOP.
- F4 5A Ридер дистанционного ключа-пульта.
- F5 3A Дистанционный ключ-пульт.
- F6A-F6B 15A Автомагнитола
- F7 15A Электронный блок системы помощи при пуске “свободные руки”
- F8 3A Сирена охранной сигнализации, процессор охранной сигнализации.
- F9 3A Блок переключателей на рулевом колесе.
- F11 5A Калькулятор контроля стабильности
- F12 15A
- F13 10A Прикуриватель.
- F14 10A Прикуриватель задний в хэтчбеке.
- F16 3A Задние индивидуальные светильники, подсветка перчаточного ящика.
- F17 3A Подсветка противосолнечного козырька, передние индивидуальные светильники.
- F19 5A Панель приборов.
- F21 10A Управление автомагнитолой и климатической установкой.
- F22 5A Дисплеи, парктроник.
- F23 5A Модуль предохранителей в моторном отсеке
- F24 3A Датчик дождя и освещенности
- F25 15A Блок подушек безопасности и пиротехнических натяжителей
- F26 15A
- F27 3A Двойной контактор педали тормоза
- F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование).
- F29 3A
- F30 20A
- F31 30A Центральный замок.
- F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin)
- F34 5A
- F35 3A
- F37 3A Управление стеклоочистителем/зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электрохромированием
- F38 3A
- F39 30A
За прикуриватель отвечают предохранители 13 и 14 на 10 А.
Около него должен находится блок с реле и предохранителями – BFH3.
Схема блока
Расшифровка
F1 40A обогрев заднего стекла
F2 7,5A зеркала с электроподогревом
F3 10A реле
F5 30A задний стеклоподъемник
F6 30A стеклоподъемники передних дверей
F7 30A сиденье водителя с электрическими регулировками
F8 30A люк
R1 – раскрытие наружных зеркал
R2 – складывание зеркала заднего вида
R3 – обогреваемое заднее стекло / обогреваемые зеркала
Предохранители по капотом ситроен дс4
Основной блок
Этот блок электрических предохранителей в моторном отсеке находятся рядом с аккумуляторной батареей.
Общая схема блока
Количество предохранителей зависит от комплектации и года выпуска.
Обозначение
- F1 15A Компьютер управления двигателем – блок защиты и распределения электропитания
- F2 5A Электрический блок управления группой электровентилятора
- F3 5A Компьютер управления двигателем
- F5 15A Компьютер управления двигателем
- F6 20A Компьютер управления двигателем – топливный насос с датчиком уровня топлива
- F7 10A Компьютер управления двигателем
- F8 10A Компьютер управления двигателем
- F10 5A Защитный контактор системы круиз-контроля – компьютер автоматической коробки передач
- F11 15A Левая фара – правая фара – ионизатор
- F14 25A Компрессор кондиционера
- F15 5A Механизм электронасоса усилителя рулевого колеса
- F17 10A Внутреннее зеркало заднего вида с электрохромным покрытием – плата управления стеклоподъемником / наружным зеркалом заднего вида двери водителя
- F19 30A Малая / большая скорость работы очистителя ветрового стекла
- F20 15A Насос омывателя ветрового стекла
- F21 20A Насос омывателя фар
- F22 15A Звуковой сигнал
- F23 15A Правая фара
- F24 15A Левая фара
- F26 10A Компрессор кондиционера
- F29 30A Стартер
В нижней части блока отдельно находятся следующие предохранители:
F10 5A Группа управления автоматической коробкой передач
F11 5A Реле shift-lock
F12 15A Компьютер автоматической коробки передач
Предохранители на аккумуляторной батарее
Схема
Расшифровка
- Не используется
- 30 A Коробка передач (механическая с электронным управлением или АКП)
- Не используется
- Не используется
- 80 А Электронасос усилителя рулевого управления
- 70 А Блок подогрева (дизельный двигатель)
- 100 А Блок защиты и коммутации
- Не используется
- 30 А Узел электронасоса механической коробки передач с электронным управлением
- 30 А Электродвигатель системы Valvetronic
