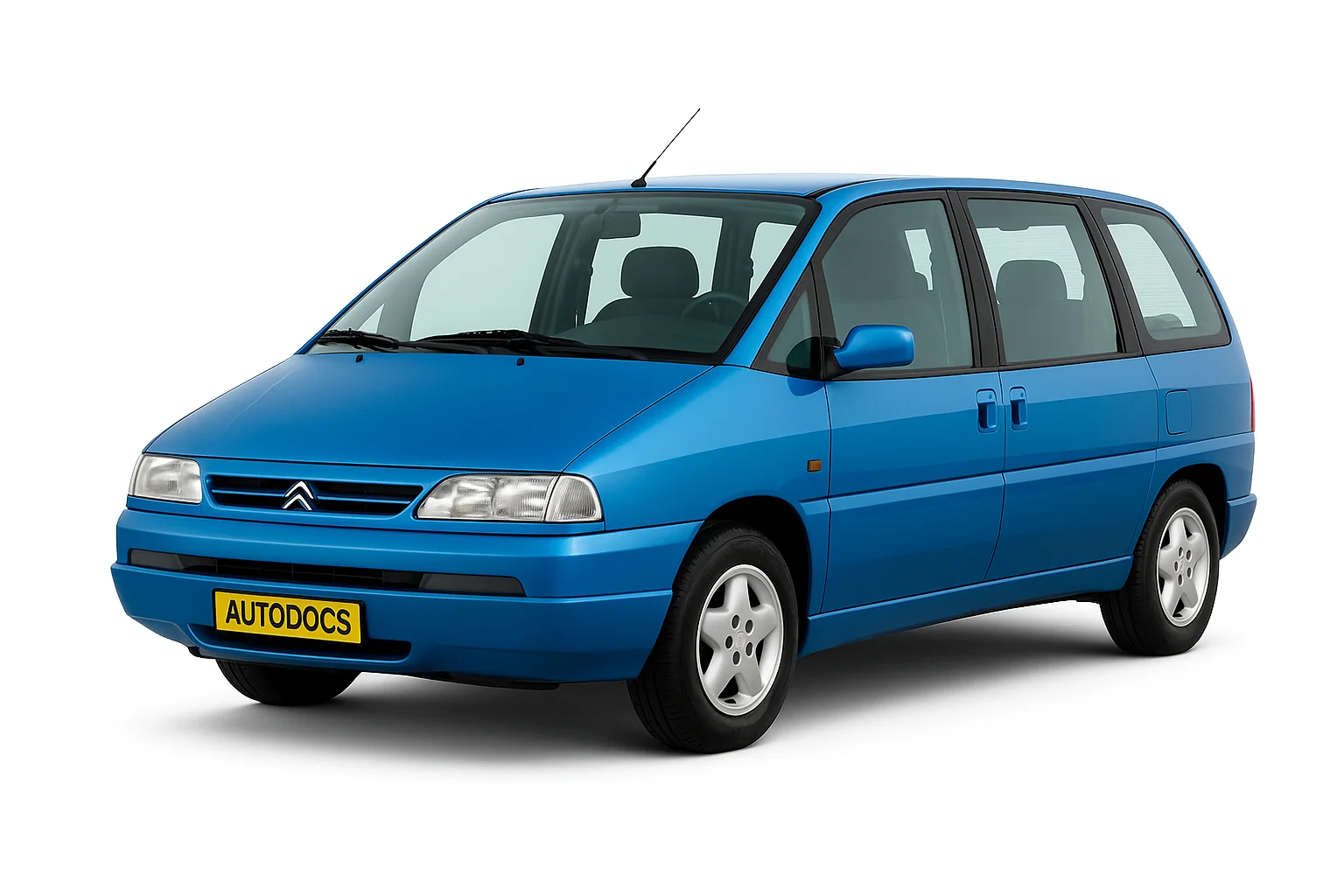

Citroën Evasion — семейный автомобиль, выпускавшийся в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах. В статье рассмотрены блоки предохранителей и реле, расположенные под капотом и в салоне. Приведены схемы, номиналы и назначение элементов, включая цепи прикуривателя, розеток, освещения, отопления и систем автомобиля.
Количество и описание ваших элементов может отличаться от представленных и зависит от комплектации автомобиля, страны поставки и года выпуска.
Предохранители и реле под капотом
Сам блок расположен рядом с аккумуляторной батареей.
| № | A | Расшифровка |
|---|---|---|
| 1 | 20 | Жилой прицеп |
| 2 | 20 | Топливный насос |
| 3 | 10 | Левая фара ближнего света |
| 4 | 10 | Правая фара ближнего света |
| 5 | 10 | Диагностический разъем |
| 6 | 10 | Иммобилайзер двигателя |
| 7 | 10 | Левая фара дальнего света |
| 8 | 10 | Правая фара дальнего света |
| 9 | 25 | Группа вентиляторов охлаждения двигателя 1-120 W |
| 10 | 30 | Насос омывателя фар, противотуманные фары |
| 11 | 20 | Дополнительная система отопления |
| 12 | 5 | Таймер омывателя фар |
| 13 | 15 | Кислородный датчик каталитического нейтрализатора, подогрев лямбда-зонда |
| 14 | – | |
| 15 | 40 | Кондиционер воздуха, вентилятор салона |
| 16 | 30/50 | Группа вентиляторов охлаждения двигателя 1-180 W |
| MF1 | 20 | Реле системы впрыска |
| MF2 | 30 | Реле системы впрыска |
| MF3 | 30 | Вентилятор салона |
| MF4 | 40 | Компьютер ABS |
Предохранители не обозначенные цифрами, являются запасными.
| № | Назначение |
|---|---|
| R1030 | Информация о работающем двигателе |
| R1502 | Реле вентилятора |
| R1503 | Реле вентилятора |
| R1504 | Реле вентилятора |
| R5400 | Реле омывателя фар |
| R8016 | Реле впрыска |
| R2665 | Реле противотуманных фар |
Блок с предохранителями в салоне
Он находится в панели приборов, за защитной крышкой. Сбоку и снизу могут быть расположены некоторые элементы реле (на рисунке 1 и 2).
| № | A | Описание назначения предохранителей |
|---|---|---|
| F1 | 10 | Автомагнитола (питание) |
| F2 | 5 | + после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели |
| F3 | 15 | Фонарь стоп-сигнала — Круиз-контроль |
| F4 | 10 | Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар |
| F5 | 15 | Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления |
| F6 | 15 | Заднее обогреваемое стекло и обогреваемые сиденья |
| F7 | 20 | Звуковой сигнал |
| F8 | ШУНТ — | |
| F9 | 5 | Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь |
| F10 | 30 | Регулировка сиденья переднего пассажира |
| F11 | 30 | Задние стеклоподъёмники |
| F12 | 10 | Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач |
| F13 | 30 | Регулировка сиденья водителя |
| F14 | 5 | Центральный блок защиты салона (память) |
| F15 | 30 | Центральный блок защиты салона — Центральный электрический замок — Плафоны |
| F16 | 20 | Прикуриватель — Постоянный (+) от аккумуляторной батареи |
| F16A | 20 | Прикуриватель, + привода дополнительных потребителей электроэнергии |
| F17 | 15 | Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя |
| F18 | 10 | Противотуманный фонарь |
| F19 | 10 | Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения |
| F20 | 30 | Кондиционер воздуха — Вентилятор климатической установки |
| F21 | 20 | Сиденья с электрообогревом |
| F22 | 20 | + Питания дополнительных потребителей электроэнергии — Не используется |
| F23 | ШУНТ F14 — F15 — F25 — F27 | |
| F24 | 30 | Стеклоомыватель — Передний стеклоочиститель |
| F25 | 10 | Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы |
| F26 | 15 | Фонари аварийной сигнализации |
| F27 | 30 | Заднее стекло с электрообогревом |
| F28 | 15 | Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи |
| F29 | 30 | Электрические стеклоподъемники |
| F30 | 15 | Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой |
За прикуриватель отвечает предохранитель номер 16 на 20А.
