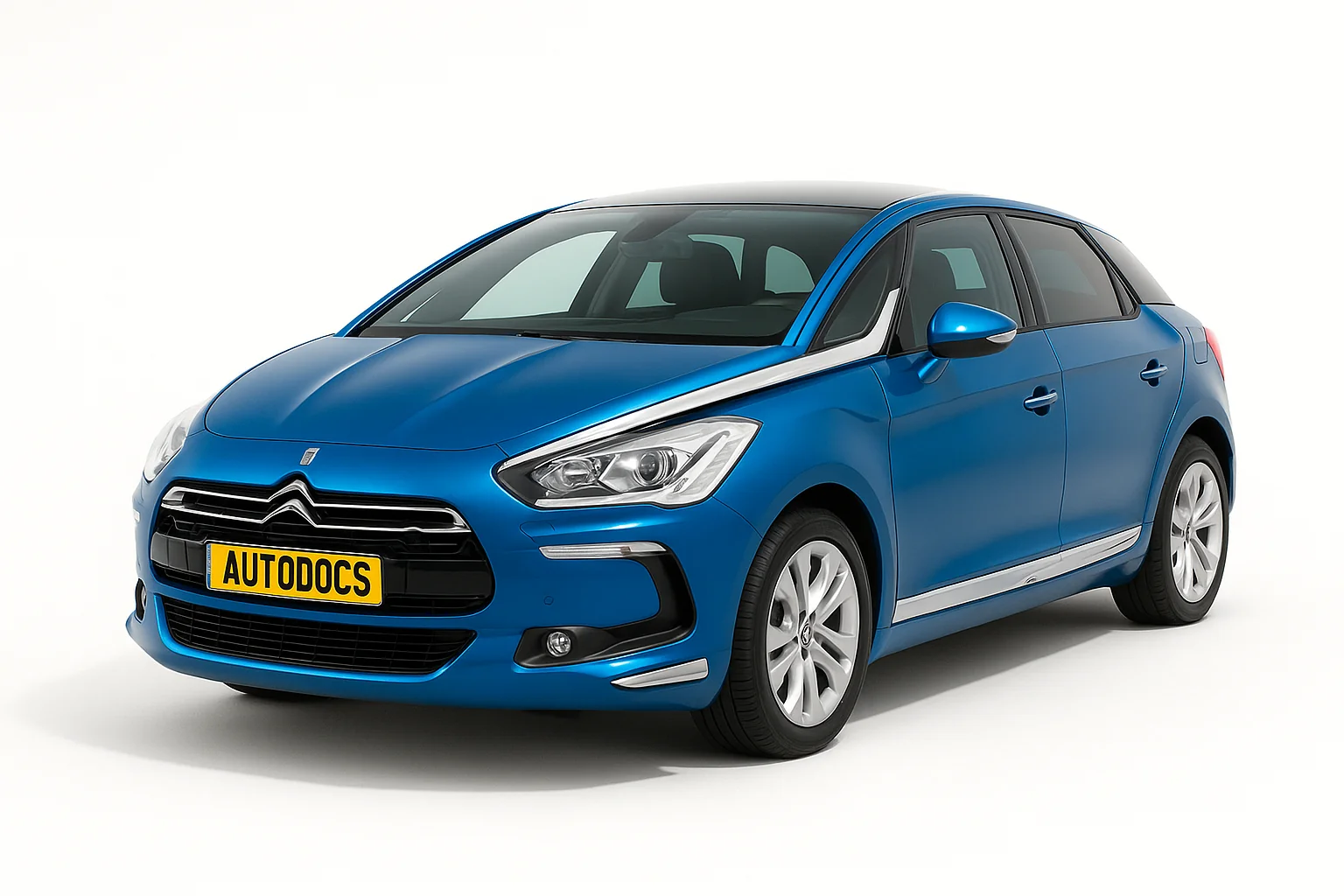

Citroën DS5 — хэтчбек, выпускавшийся в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах с бензиновыми и дизельными двигателями. В статье рассмотрены блоки предохранителей и реле, расположенные в салоне и под капотом автомобиля. Приведены схемы, номиналы и назначение элементов, включая цепи прикуривателя, розеток, освещения и оборудования автомобиля.
Количество элементов в блоках и их назначение может отличаться и зависит от региона поставки, года выпуска и уровня электрического оснащения.
Содержание
Блок в салоне
Находится в нижней части панели приборов за защитной крышкой, со стороны водителя.
| № | A | Описание |
|---|---|---|
| F6A/B | 15 | Аудио система |
| F8 | 3 | Охранная сигнализация |
| F13 | 10 | Передний прикуриватель, передняя розетка на 12 В. |
| F14 | 10 | Задняя розетка на 12 В. |
| F16 | 3 | Косметическое зеркало |
| F17 | 3 | Задний люк, зеркало заднего вида |
| F28A/B | 15 | Аудио система |
| F30 | 20 | Задний стеклоочиститель |
| F32 | 10 | Аудио усилитель |
За передний прикуриватель отвечает предохранитель номер 13 на 10 А.
Блок под капотом
Расположен рядом с аккумулятором в левой части моторного отсека.
| № | A | Назначение |
|---|---|---|
| F20 | 15 | Насос омывателя переднего / заднего стекла |
| F21 | 20 | Насос омывателя фар |
| F22 | 15 | Сигнал |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
| F27 | 5 | Управление левой фарой |
| F28 | 5 | Управление правой фарой |
Так же на крышке блока аккумуляторной батареи может крепится блок предохранителей высокой мощности выполненной в виде плавкой вставки.
