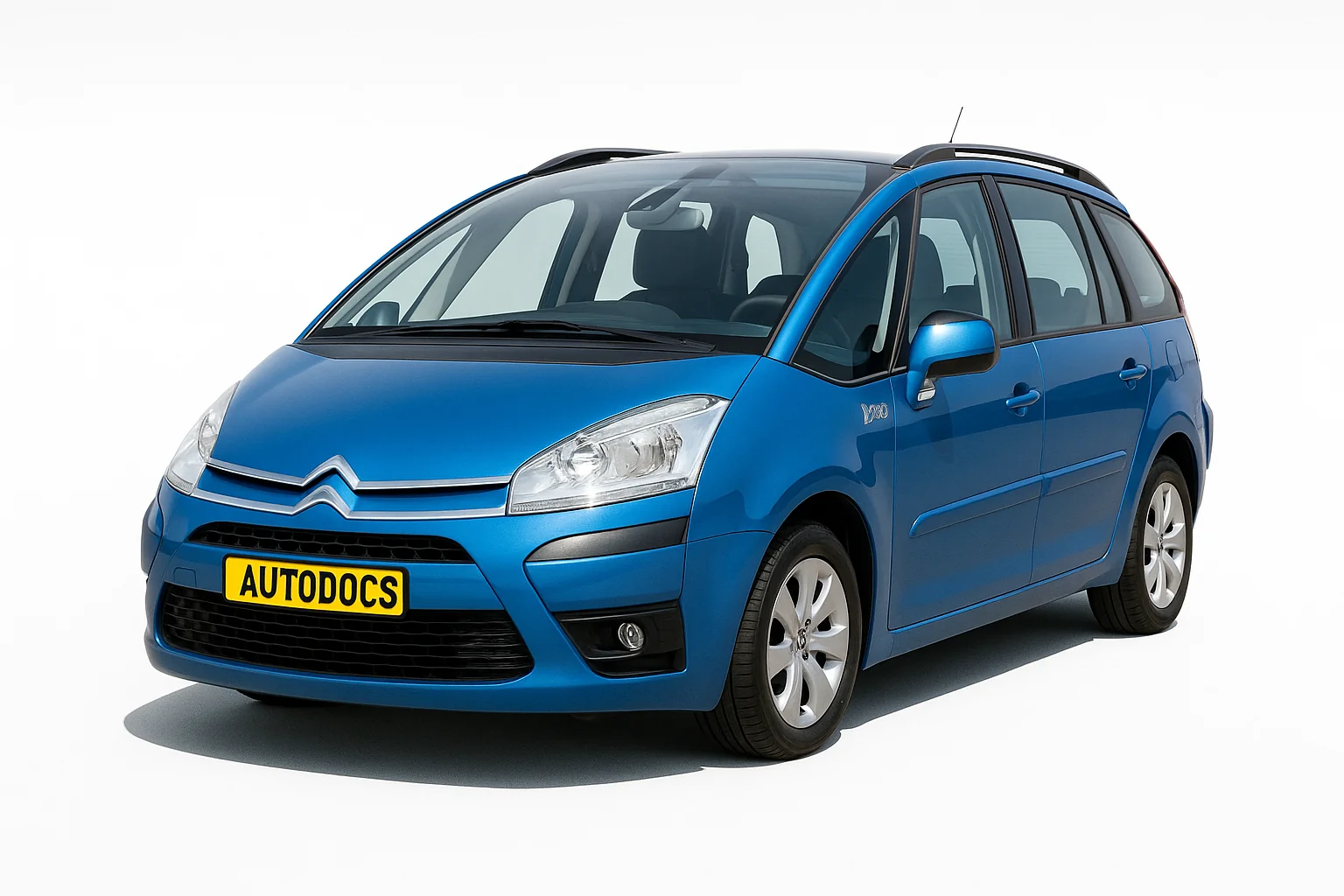

Citroen C4 Picasso компактвэн, который выпускался в пятиместной и семиместной (С4 Grand Picasso) модификациях в 2006, 2007 2008, 2009, 2010, 2011, 2012, 2013 годах (1 поколение) как с бензиновыми так и дизельными двигателями. После этого модель обновили и в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах собиралось 2 поколение Ситроен С4 Пикассо. В данном материале Вы найдёте описание предохранителей и реле Ситроен С4 Пикассо (Гранд Пикассо) со схемами блоков и местами их расположения для двух поколений. Отметим предохранители прикуривателя.

С4 Пикассо

Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня оснащения.

Блоки в салоне

Основной блок

Он устанавливается под панелью приборов с левой стороны за защитной крышкой (BSI1).

Доступ к блоку в салоне

Вариант 1

Фото – пример

Блок в салоне Вариант 2

Общая схема

схема блока - вариант 2

Описание

F1

15A Очиститель заднего стекла

F2

30A Центральный замок

F3

5A Система SRS

F4

10A Мультимедийное оборудование, само затемняющееся зеркало заднего вида, сажевый фильтр, диагностический разъем, кондиционер воздуха, регулятор фар

F5

30A Передние стекло подъемники, электронная панель на передней двери, панорамный потолочный люк

F6

30A Электропривод задних стекло подъемников

F7

5A Плафоны салона, охлаждаемый перчаточный ящик, автомагнитола

F8

20A Много функциональный дисплей, автомагнитола, блок управления на рулевом колесе, мультимедийное оборудование, система обнаружения падения давления в шинах, охранная сигнализация, прицеп

F9

30A Прикуриватель, мультимедийное оборудование, передняя розетка 12 В, переносная лампа в багажнике, автомагнитола

F10

15A Блок управления подвеской

F11

15A Контактор педали тормоза, замок зажигания

F12

15A Система помощи при парковке, автоматическое включение стеклоочистителя и световых приборов, электропитание сиденья пассажира, система предупреждения о непреднамеренном пересечении линий дорожной разметки, усилитель Hi-Fi, прицеп

F13

5A Коммутационный блок двигателя (BSM), электропитание сиденья водителя

F14

15A Кондиционер воздуха, гарнитура “свободные руки” Bluetooth, селектор АКП, подушки безопасности, панель приборов

F15

30A Центральный замок

F17

40A Обогреватель заднего стекла

F29 20A Подогрева сидений
F30
F31 40A Коммутационный блок прицепа
F32 15А Задний 12-вольтовый разъем прикуривателя
F33 5A Система помощи при парковке, автоматическое включение стеклоочистителя и световых приборов, электро питание сиденья пассажира, система предупреждения о непреднамеренном пересечении линий дорожной разметки, усилитель Hi-Fi
F34 5A Разъем электрооборудования прицепа
F35
F36 20A Усилитель аудиосистемы
F37 10A Кондиционер воздуха, световые приборы
F38 30A Электропитание сиденья водителя
F39 5A Центральный замок или Лючок заправочной горловины топливного бака
F40 30A Электропитание сиденья пассажира, панорамный потолочный люк

За работу прикуривателей отвечают предохранители под номерами 9 и 32.

Вариант 2

Фото схема

фото схема блока с предохранители

Обозначение

F2 7.5A Диагностический разъём.
F3 3A Противоугонное устройство или кнопка системы “START/STOP.
F4 5A Ридер дистанционного ключа-пульта.
F5 3A Дистанционный ключ-пульт.
F6A-F6B 15A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы.
F7 15A Электронный блок системы помощи при пуске “свободные руки”.
F8 3A Сирена охранной сигнализации, процессор охранной сигнализации.
F9 3A Блок переключателей на рулевом колесе.
F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа.
F12 15A Двойной контактор педали тормоза .
F13 10A Прикуриватель передний.
F14 10A Прикуриватель задний.
F16 3A Индивидуальные светильники, подсветка перчаточного ящика.
F17 3A Подсветка противосолнечного козырька, индивидуальные светильники.
F19 5A Панель приборов.
F20 5A Селектор передач механической коробки передач с электронным управлением.
F21 10A Управление автомагнитолой и климатической установкой.
F22 5A Дисплеи, парктроник.
F23 5A Модуль предохранителей в моторном отсеке.
F24 3A Датчик дождя и освещенности.
F25 15A Блок подушек безопасности и пиротехнических натяжителей.
F26 15A
F27 3A Двойной контактор педали тормоза.
F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование).
F29 3A Подрулевой переключатель.
F30 20A Очиститель заднего стекла.
F31 30A Центральный замок, электродвигатели привода передних и задних наружных и внутренних замков.
F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin), аудио усилитель.
F33 3A Блок запоминания положения сиденья водителя.
F34 5A Реле усилителя рулевого управления.
F35 3A
F37 3A Управление стеклоочистителем/ зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электро хромированием
F38 3A Переключатель корректора направления света фар – зеркало заднего вида с электро хромовым покрытием.
F39 30A

В данном исполнении за прикуриватели отвечают предохранители 13 и 14.

Вариант 3

С4 Гранд Пикассо блок предохранителей Вариант 3

Схема

Схема вариант 3

Расшифровка

  • F8 5A Блок управления на рулевом колесе.
  • F18 20A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы.
  • F16 15A Передняя розетка 12 В.
  • F15 15A Розетка 12 В в багажнике.
  • F28 5A Кнопка START/STOP.
  • F30 15A Задний стеклоочиститель.
  • F27 15A Насос омывателя ветрового стекла, насос омывателя заднего стекла.
  • F26 15A Звуковой сигнал.
  • F20 5A Подушки безопасности.
  • F21 5A Панель приборов.
  • F19 5A Датчик дождя и освещенности.
  • F12 5A Блок дистанционного пуска двигателя.
  • F2 5A Ручной корректор фар

Дополнительные блоки

Для комфортного доступа надо будет снимать нижнюю часть панели.

Доступ к блоку под капотом

Сами блоки могут крепится за основным блоком или под ним.

BFH3

Блок BFH3

Схема

Схема дополнительного блока

Расшифровка

F3 15А блок предохранителей в салоне 5 для версии такси
F4 15А розетка на 12 В для мультимедийного оборудования
F5 30А электродвигатели задних стекло подъемников
F6 30А электродвигатели передних стекло подъемников
F7 2А сиденья с подогревом
F8 20А вентилятор кондиционера
F9 30А крышка багажника с электроприводом
F10 40А катушка левого ремня безопасности
F11 5А коммутационный блок прицепа
F12 30А электропривод сиденья водителя и массажное устройство
F13 40А катушка правого ремня безопасности
F14 30А установка на место ручки – электропривод сиденья пассажира – массажные устройства сидений
F15 25А электропривод шторки люка в крыше
F16 5А плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя
F17 10А блок освещения и памяти положения наружных зеркал заднего вида
F18 25А аудиоусилитель
F19 не используется
F20 7,5А крышка багажника с электроприводом
F21 3А блок доступа и пуска “Свободные руки”
F2 7,5А зеркала с электро подогревом
F22 20А разъем 230 В
F23 не используется
R1 разъем 230 В
R2 разъем 12 В
R3 не используется
F1 40А обогрев заднего стекла

BFH5

Блок BFH5 фото

Схема

Блок BFH5

Описание

F1 40 A Обогрев заднего стекла.
F2 20 A Зеркала заднего вида с электроприводом.
F5 30 A Панорамная шторка люка
F6 20 А розетка 12 В, мультимедиа сзади.
F7 Розетка на 20 А 230 В.
F9 25 A Подогрев сидений.
F10 20 A Интерфейсный блок прицепа.
F11 20 A Вентилятор кондиционера.
F12 30 A Электродвигатели стеклоподъемников.

За задний прикуриватель, на фото обведен красным, еще отвечает предохранитель номер 6, а для моделей 2013 – 2015 года может быть номер 9.

Блоки под капотом

Монтажный блок

Находится в левой части моторного отсека рядом с аккумулятором, закрыт защитной крышкой.

Блок под капотом С4 расположение

Вариант 1

Схема 1

Блок под капотом вариант 1 схема

Схема 2

блок в моторном отсеке - схема 2

Обозначение

1 20A Управление двигателем
2 15A Звуковой сигнал
3 10A Насос омывателя лобового стекла/ заднего стекла
4 20A Насос омывателя фар
5 15A Топливный насос
6 10A Адаптивные биксеноновые фары, автоматический регулятор фар, контактор педали сцепления, защитный коммутационный блок (ВСР).
7 10A Автоматическая коробка передач, датчик уровня охлаждающей жидкости, усилитель рулевого управления.
8 15A/20A Стартер
9 10A Контактор стоп-сигналов.
10 30A Управление двигателем
11 40A Задний воздушный вентилятор.
12 30A Очиститель лобового стекла
13 40A Интеллектуальный коммутационный блок (BSI).
14 30A Электромагнитный клапан регулирования давления наддува, рекуператор системы теплообмена.
15 10A Дальний свет правой фары
16 10A Дальний свет левой фары
17 15A Ближний свет левой фары
18 15A Ближний свет правой фары
19 Системы управления двигателем
20 15A Управление двигателем
21 10А Подогрев топливного фильтра 5A Реле системы охлаждения
MF1 30A ABS
MF2 30A ABS
MF3 30A Блок управления стояночным тормозом
MF4 80А Пред пусковой подогрев
MF5 20A Омыватели фар
MF6 50А Кондиционер/ отопитель
MF7 50A
MF8 50A Блок управления подвеской

MF* – эти предохранители находятся сбоку, в нижней части блока.

Вариант 2

фото блока с предохранителями

Схема

Схема блока под капотом вариант 2 с4

Назначение

F1 15A компьютер двигателя – блок защиты генерирования тока
F2 5A блок управления электро вентилятором системы охлаждения
F4 5A централизованное устройство поддержания напряжения – реверсивный генератор
F5 15A компьютер двигателя
F7 10A компьютер двигателя
F8 10A компьютер двигателя
F9 30A Электропривод дверцы багажника
F11 15A блок переключения защиты – блок коррекции фар – насос добавления присадки
F12 5A APC компьютер помощи при парковке с системой “city park” – реверсивная катушка ремня безопасности
F13 – не используется
F14 25A насос переднего и заднего стекло омывателя – компрессор кондиционера
F16 – не используется
F17 10A интеллектуальный коммутационный блок (BSI)
F18 25A Усилитель hi fi
F19 30А малая / Большая скорость очистителя ветрового стекла
F15 5A компьютер помощи в соблюдении интервала между автомобилями – диагностический разъем – контактор уровня охлаждающей жидкости двигателя – компьютер рулевого усилителя
F20 15A насос переднего и заднего стекло очистителя
F21 20A насос стекло омывателей фар
F22 15A звуковая сигнализация
F23 15A левая галогенная фара дальнего света
F24 15A правая галогенная фара дальнего света
F25 – не используется
F26 – не используется
F27 5A левая фара со шторкой
F28 5A правая фара со шторкой
F29 30A APC стартер
F30 30A APC калькулятор двигателя
R2 – не используется
R3 – не используется
R4 – компьютер двигателя – блок защиты генерации тока – блок управления электро вентилятором системы охлаждения – центральное устройство поддержания напряжения – реверсивный генератор
R7 – стартер
R8 – не используется
R9 – не используется
R10 – насос переднего и заднего стекло очитителя
R11 – насос стекло омывателей фар
R12 – звуковая сигнализация
R13 – левая фара со шторкой
R16 – не используется
R17 – правая фара со шторкой
R6 – электрический замок рулевого колеса – блок переключателя защиты – блок корректора фар – насос добавления присадки – компьютер помощи при парковке с сити-парк – реверсивные катушки ремней безопасности – компьютер помощи в соблюдении интервала между автомобилями – диагностический разъем – контактор уровня охлаждающей жидкости двигателя – компьютер рулевого усилителя – интеллектуальный коммутационный
блок
F6 20A калькулятор двигателя
F9 10A Электрическая противоугонная система
R1 – калькулятор двигателя
R5 – калькулятор двигателя
R14 – правая галогенная фара дальнего света
R15 – левая галогенная фара дальнего света
F3 5A калькулятор двигателя

Блок на акб

Фото – пример исполнения

Пример блока на АКБ

Вариант 1

Схема

Вариант 2 блок на акб

Расшифровка

1
2
3 (5A) Датчик состояния аккумуляторной батареи
4 (5A) Электронный блок управления КПП
5 (5A/15A) Диагностический разъем (DLC)
6 (15A) Электронный блок управления КПП
7 (5A) ABS Блок управления ESP
8 (20A) Задняя розетка 12В
FL9 (60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
FL10 (80A) Усилитель рулевого управления
FL11 (30A) Электронный блок управления КПП
FL12 (60A) Электродвигатель вентилятора системы охлаждения
FL13 (60A) Предохранители на BSI (Интеллектуальный модуль распределения питания)
FL14 (70A) Свечи накаливания
FL15 (100A) Блок реле защиты реле 3
FL16

Вариант 2

F1 80A коммутационная плата предохранителей
F2 70A коммутационная плата предохранителей
F3 50A компьютер системы ESP
F4 15A коммутационный блок сигнализации
F5 40A компьютер системы ESP
F6 – не используется
F7 – не используется
F8 80A реле усилителя рулевого управления – компьютер усилителя рулевого управления
F9 125A коммутационная плата предохранителей
F10 60A интеллектуальный коммутационный блок (BSI)
F11 40A блок предохранителей в салоне 5
F12 60A блок предохранителей в салоне 3
F13 60A блок предохранителей в салоне 3
F14 – не используется
F15 – не используется
F16 70A блок предварительного и последующего подогрева
F17 – не используется
F18 50A не используется
F19 40A
F20 30A зарезервировано для plug-in 12 В
F21 5A не используется
F23 60A блок управления двухскоростной группой электро вентилятора
F24 40A вентилятор кондиционера
F25 – не используется
F26 30A компьютер механической коробки передач с электронным управлением
F27 80A блок коммутации и защиты
F22 5A блок состояния заряда аккумуляторной батареи

Электро схемы Citroen c4

Остались вопросы? Изучите более подробно электросхемы ситроен с4 пикассо: “скачать” . Они с архивированы в один файл.
