Siguranțe Citroen DS4 cu descrierea schemelor

Acest model aparține noii mărci premium a Citroen — DS. Această serie a fost dezvoltată împreună cu Citroen C4 și are aceeași platformă și elemente structurale similare, inclusiv schemele electrice. Citroen DS4 a fost produs în anii 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 și până în prezent. Vă prezentăm schemele blocurilor de siguranțe pentru Citroen DS4 cu descrierea elementelor.

Bloc cu siguranțe în habitaclu

Blocurile de siguranțe sunt amplasate sub bord (pe partea stângă).

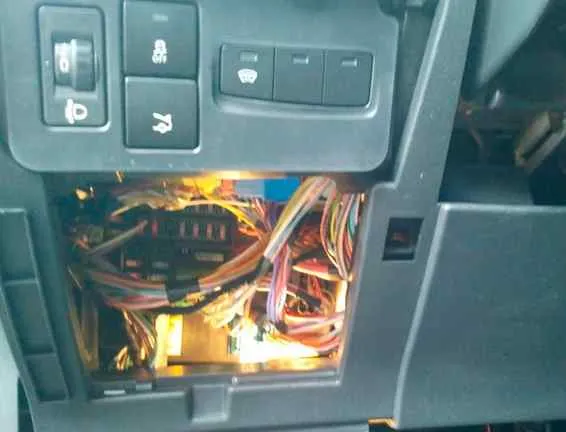

Spațiul apărut va arăta aproximativ astfel.

Schema foto completă a blocului

Descriere

• F2 7.5A
• F3 3A Dispozitiv antifurt sau buton sistem „START/STOP”.
• F4 5A Cititor al cheii telecomandă.
• F5 3A Cheie telecomandă.
• F6A-F6B 15A Autocasetofon
• F7 15A Unitatea electronică a sistemului de asistare la pornire „mâini libere”
• F8 3A Sirenă alarmă antifurt, procesor alarmă antifurt.
• F9 3A Bloc comutatoare de pe coloana de direcție.
• F11 5A Calculator de control al stabilității
• F12 15A
• F13 10A Brichetă.
• F14 10A Brichetă spate în hatchback.
• F16 3A Plafoniere individuale spate, iluminare torpedou.
• F17 3A Iluminare parasolar, plafoniere individuale față.
• F19 5A Tablou de bord.
• F21 10A Comandă autocasetofon și instalație de climatizare.
• F22 5A Display-uri, senzori de parcare.
• F23 5A Modul siguranțe din compartimentul motor
• F24 3A Senzor de ploaie și de luminozitate
• F25 15A Bloc airbag-uri și pretensionatoare pirotehnice
• F26 15A
• F27 3A Dublu contactor pedală de frână
• F28A-F28B 15A Autocasetofon, autoradio (echipament suplimentar).
• F29 3A
• F30 20A
• F31 30A Închidere centralizată.
• F32 10A Alimentare cameră marșarier pentru C4L China. (Ieșire 16V NE 13pin)
• F34 5A
• F35 3A
• F37 3A Comandă ștergător/oglindă retrovizoare ușă șofer – oglindă retrovizoare interioară cu electrocromare
• F38 3A
• F39 30A

Pentru brichetă răspund siguranțele 13 și 14 de 10 A.

În apropierea acestuia ar trebui să se afle blocul cu relee și siguranțe – BFH3.

Schema blocului

Decodificare

F1 40A încălzire lunetă spate
F2 7,5A oglinzi cu încălzire electrică
F3 10A releu
F5 30A geam electric spate
F6 30A geamuri electrice uși față
F7 30A scaun șofer cu reglaje electrice
F8 30A trapă
R1 – deschidere oglinzi exterioare
R2 – pliere oglindă retrovizoare
R3 – lunetă spate încălzită / oglinzi încălzite

Siguranțe sub capotă Citroen DS4

Blocul principal

Acest bloc de siguranțe electrice din compartimentul motor se află lângă bateria de acumulatori.

Schema generală a blocului

Numărul siguranțelor depinde de dotare și de anul de fabricație.

Denumire

• F1 15A Calculator de gestionare motor – bloc de protecție și distribuție alimentare electrică
• F2 5A Bloc electric de comandă a grupului electroventilator
• F3 5A Calculator de gestionare motor
• F5 15A Calculator de gestionare motor
• F6 20A Calculator de gestionare motor – pompă de combustibil cu senzor nivel combustibil
• F7 10A Calculator de gestionare motor
• F8 10A Calculator de gestionare motor
• F10 5A Contactor de protecție sistem regim de croazieră – calculator cutie de viteze automată
• F11 15A Far stânga – far dreapta – ionizator
• F14 25A Compresor aer condiționat
• F15 5A Mecanism electromotor pompă servodirecție
• F17 10A Oglindă retrovizoare interioară cu strat electrocrom – placă de comandă geam electric / oglindă retrovizoare exterioară ușă șofer
• F19 30A Viteză mică / mare de funcționare ștergător parbriz
• F20 15A Pompă lavator parbriz
• F21 20A Pompă lavator faruri
• F22 15A Claxon
• F23 15A Far dreapta
• F24 15A Far stânga
• F26 10A Compresor aer condiționat
• F29 30A Demaror

În partea inferioară a blocului se află separat următoarele siguranțe:

F10 5A Grup de comandă cutie de viteze automată
F11 5A Releu shift-lock
F12 15A Calculator cutie de viteze automată

Siguranțe pe bateria de acumulatori

Schema

Decodificare

1. Nu se utilizează
2. 30 A Cutie de viteze (mecanică cu comandă electronică sau automată)
3. Nu se utilizează
4. Nu se utilizează
5. 80 A Electropompă servodirecție
6. 70 A Bloc de încălzire (motor diesel)
7. 100 A Bloc de protecție și comutare
8. Nu se utilizează
9. 30 A Ansamblu electromotor pompă cutie de viteze mecanică cu comandă electronică
10. 30 A Electromotor sistem Valvetronic
