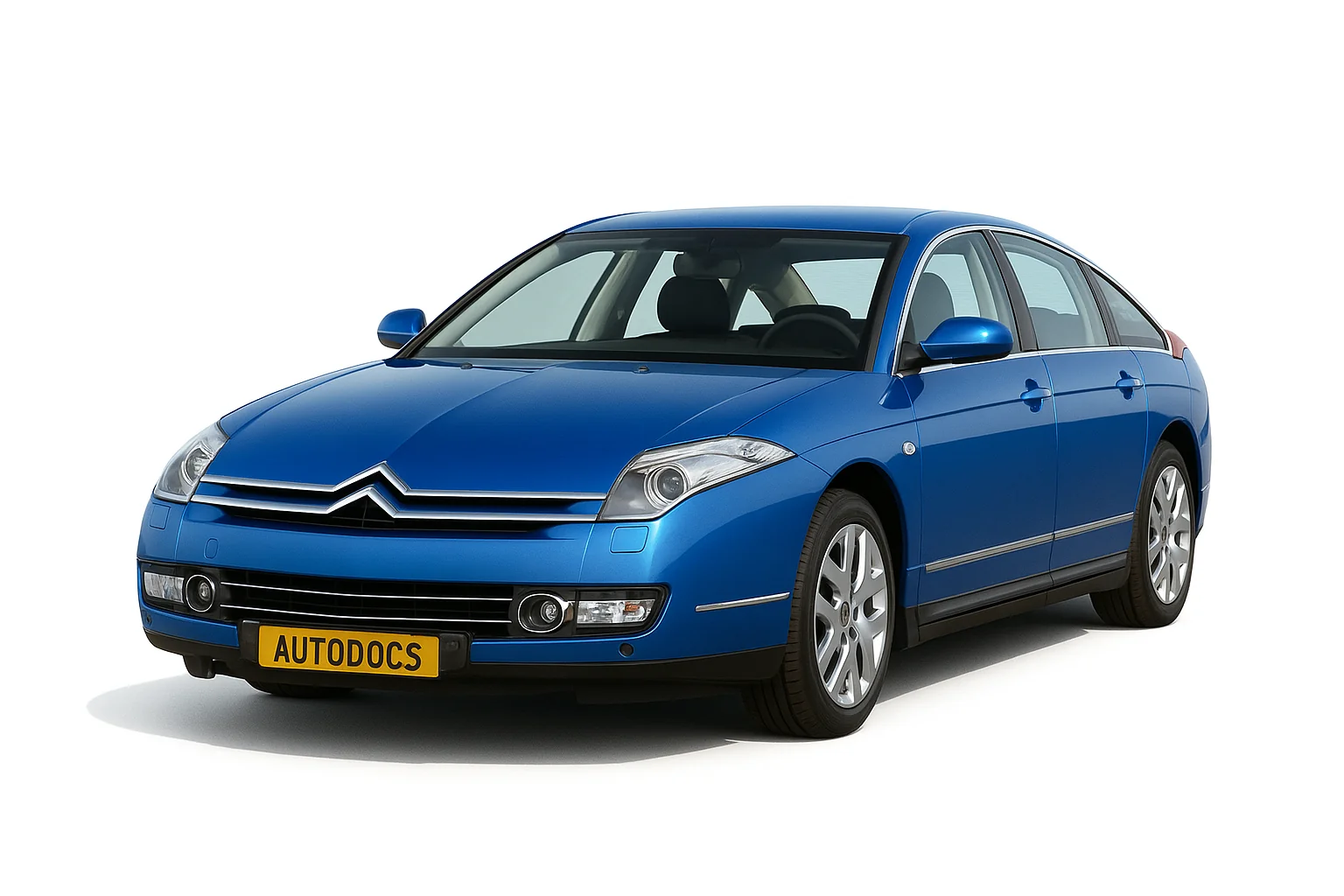

Citroën C6 выпускался в 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Блок с предохранителями под капотом
В моторном отсеке блок с предохранителями находится слева, под защитной крышкой. Для доступа, открутите на 1/4 оборота каждый винт.
| № | A | Описание |
|---|---|---|
| 1 | 20 | Электронный блок управления двигателем – Блок электродвигателя радиатора охлаждения |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Насос стеклоомывателя |
| 4 | 20 | Фароомыватели |
| 5 | 15 | Предпусковой подогрев двигателя – Система впрыска (Дизельный двигатель) |
| 6 | 10 | Тормозная система |
| 7 | 10 | Автоматическая коробка переключения передач |
| 8 | 20 | Стартер |
| 9 | 10 | Травмобезопасный капот – Двухламповые ксеноновые фары с коррекцией светового пучка в зависимости от угла поворота передних колес |
| 10 | 30 | Форсунки – Катушка зажигания – Электронный блок управления двигателем – Подача топлива (Дизельный двигатель) |
| 11 | 40 | Автоматическая система климат-контроля (Вентилятор) |
| 12 | 30 | Стеклоочиститель ветрового стекла |
| 13 | 40 | Блок управления BSI |
| 14 | – |
Предохранители в салоне ситроен с6
Он расположен под панелью приборов. Для доступа откройте крышку отделения для хранения мелких предметов до конца, не надавливая на неё. Далее потяните крышку вправо, чтобы открыть её до конца. После снимите защиту между предохранителями и крышкой.
| № | A | Обозначение |
|---|---|---|
| F1 | – | |
| F2 | – | |
| F3 | 5 | Подушки безопасности |
| F4 | 10 | Тормозная система – Травмобезопасный капот – Ограничитель скорости – Круиз-контроль – Зеркало заднего вида с функцией поляризации – Диагностический разъем – Привод наклона многофункционального экрана |
| F5 | 30 | Передние электростеклоподъемники – Сдвижной люк в крыше |
| F6 | 30 | Задние электростеклоподъемники |
| F7 | 5 | Плафон подсветки противосолнечного козырька – Плафон освещения перчаточного ящика – Плафоны освещения салона – Прикуриватель в задней части салона |
| F8 | 20 | Клавиши управления на рулевом колесе – Дисплей – Открывание стекол (Функция микроопускание стекла) – Сигнализация – Автомагнитола |
| F9 | 30 | Прикуриватель в передней части салона |
| F10 | 15 | Блок управления в багажном отделении – Модуль прицепного устройства |
| F11 | 15 | Противоугонное устройство |
| F12 | 15 | Датчик ремней безопасности водителя и переднего пассажира – Открывание стекол (Функция микроопускание стекла) – Электропривод сидений – Парктроник – Аудиосистема JBL |
| F13 | 5 | Травмобезопасный капот – Датчик осадков и освещенности – Стеклоочиститель ветрового стекла – Питание блока силовых реле |
| F14 | 15 | Система AFIL – Автоматическая система климат-контроля – Комбинация приборов – Система отображения информации на ветровом стекле – Подушки безопасности – Беспроводная гарнитура Bluetooth® для радиотелефона (Hands Free) – Реле гидравлического блока |
| F15 | 30 | Центральный замок с электроприводом – Система безопасности для перевозки детей |
| F16 | ШУНТ | |
| F17 | 40 | Система вентиляции |
За прикуриватель отвечает предохранитель номер 9 на 30 А.
| № | A | Назначение |
|---|---|---|
| G29 | 5 | Датчики давления в шинах – Чейнджер на 6 компакт-дисков |
| G30 | 5 | Диагностический разъем |
| G31 | 5 | Телематические средства в зависимости от страны-импортера |
| G32 | 25 | Усилитель |
| G33 | 10 | Гидравлическая система подвески |
| G34 | 15 | Автоматическая коробка переключения передач |
| G35 | 15 | Сиденье переднего пассажира с электроподогревом |
| G36 | 15 | Водительское сиденье с электроподогревом |
| G37 | – | |
| G38 | 30 | Электропривод сиденья водителя |
| G39 | – | |
| G40 | 30 | Электропривод сиденья пассажира |
Блок предохранителей в багажном отделении
Для доступа к блоку предохранителей, расположенному под обивкой левого крыла в багажном отделении, отогните боковую обивку с левой стороны. См. “Аккумуляторная батарея 12 вольт: Замена АКБ”. Далее отведите в сторону электропроводку блока и откройте сам блок.
| № | A | Расшифровка |
|---|---|---|
| 1 | 15 | Лючок топливного бака |
| 2 | – | |
| 3 | – | |
| 4 | 15 | Регулируемый дефлектор |
| 5 | 40 | Заднее стекло с электрообогревом |
| G36 | 15 | /25 A Электропривод заднего левого сиденья с подогревом (Pack Lounge)/Диван заднего сиденья |
| G37 | 15 | /25 A Электропривод заднего правого сиденья с подогревом (Pack Lounge)/Диван заднего сиденья |
| G38 | 30 | Регулировка задних сидений с электроприводом (Pack Lounge) |
| G39 | 30 | Прикуриватель – Электророзетка в задней части салона |
| G40 | 25 | Стояночный тормоз с электроприводом |
За задний прикуриватель отвечает предохранитель G39 на 30 А.
Частые вопросы: предохранители и реле Citroën C6 (2005–2012)
Где находится блок предохранителей на Citroën C6 (2005–2012)?
Где искать блоки на Citroën C6 (2005–2012): Блок управления в багажном отделении – Модуль прицепного устройства. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Citroën C6 (2005–2012)?
Найдите позицию прикуривателя в таблице на странице Citroën C6 (2005–2012) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Citroën C6 (2005–2012) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Citroën C6 (2005–2012)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Citroën C6 (2005–2012)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Citroën C6 (2005–2012)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Citroën C6 (2005–2012)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Citroën C6 (2005–2012)?
Схема и таблица предохранителей Citroën C6 (2005–2012) — на этой странице: Блок с предохранителями под капотом, Предохранители в салоне ситроен с6, Блок предохранителей в багажном отделении. Сохраните страницу — номиналы соответствуют штатной комплектации.
