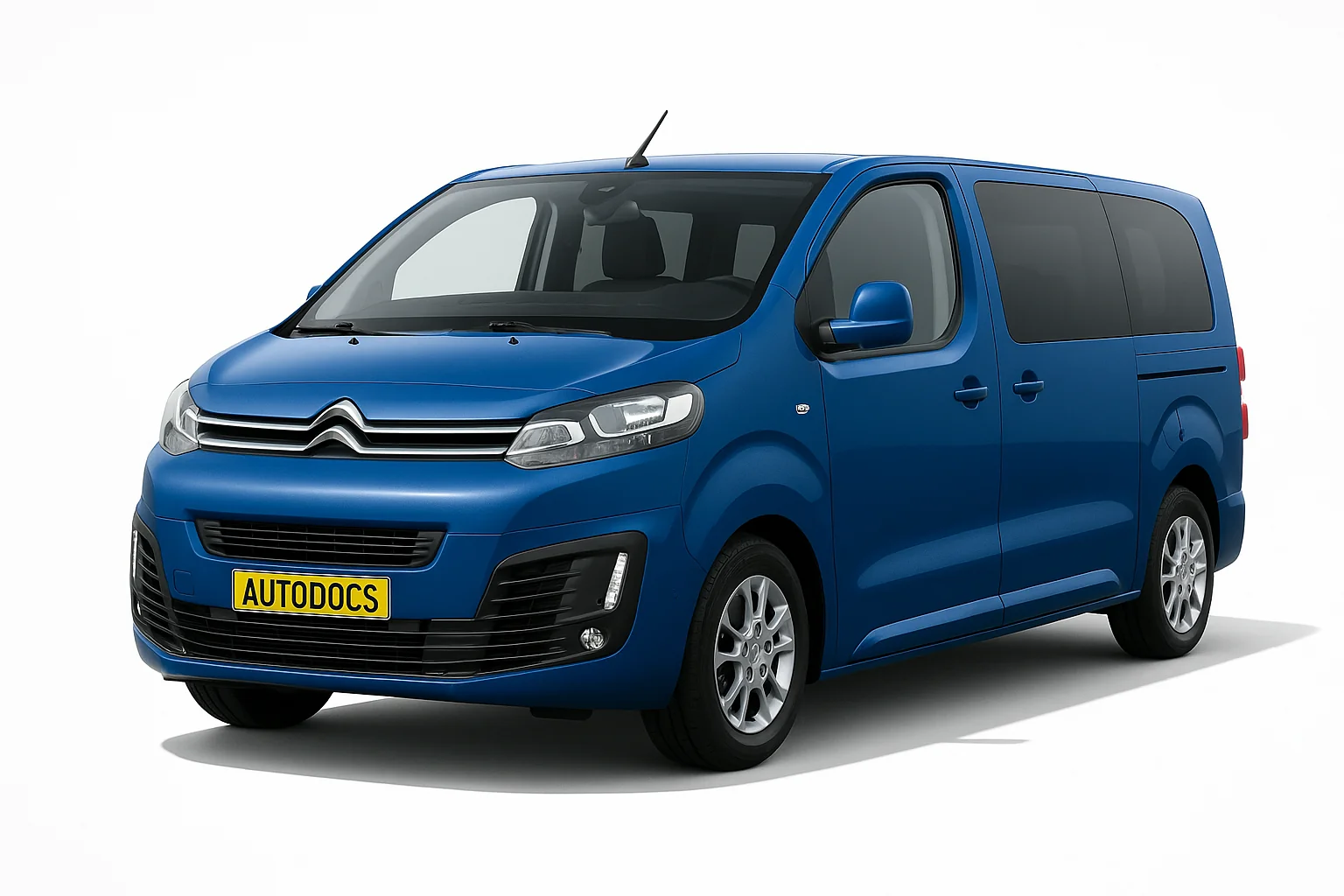

Citroën SpaceTourer выпускался в 2016 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
В данной модели предусмотрены 2 основных блока с предохранителями и реле.
Блоки в салоне
Основной блок
Находится в приборной панели за защитной крышкой и кучей проводов.
Пример доступа к блоку в салоне.
Версия 1 (Eco)
| № | A | Назначение |
|---|---|---|
| F1 | 10 | Электроусилитель рулевого управления, контактор педали сцепления. |
| F4 | 15 | Звуковой сигнал. |
| F5 | 20 | Насос переднего и заднего стеклоочистителей. |
| F6 | 20 | Насос переднего и заднего стеклоочистителей. |
| F7 | 10 | Розетка 12 В задняя. |
| F8 | 20 | Очиститель заднего стекла простой или двойной. |
| F10 | 30 | Замки внутренние, наружные, передние и задние. |
| F11 | 30 | Замки внутренние, наружные, передние и задние. |
| F13 | 10 | Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран “хед-ап”. |
| F14 | 5 | Охранная сигнализация, вызовы срочной и технической помощи. |
| F17 | 5 | Панель приборов. |
| F19 | 3 | Блок переключателей на рулевом колесе. |
| F21 | 3 | Система дистанционного ключа-пульта или противоугонная система. |
| F22 | 3 | Датчик дождя и света, многофункциональная видеокамера. |
| F23 | 5 | Сигнализатор не пристегнутых или отстегнутых ремней безопасности. |
| F24 | 5 | Сенсорный экран, видеокамера заднего обзора и система помощи при парковке. |
| F25 | 5 | Подушки безопасности. |
| F29 | 20 | Автомагнитола, сенсорный экран, CD-плеер, навигатор. |
| F31 | 15 | Автомагнитола (+ АКБ). |
| F32 | 15 | Розетка 12 В передняя. |
| F34 | 5 | Система слежения за слепыми зонами, электические регулировки наружных зеркал. |
| F35 | 5 | Жиклеры с подогревом, регулятор угла наклона фар. |
| F36 | 5 | Зарядка переносной лампы, задний плафон. |
Если не работает прикуриватель проверьте предохранители номер 7 и 32 соответственно.
Версия 2 (Full)
| № | A | Назначение |
|---|---|---|
| F1 | 3 | Система дистанционного ключа-пульта или противоугонная система. |
| F5 | 5 | Сенсорный экран, видеокамера заднего обзора и система помощи при парковке. |
| F7 | 10 | Задняя панель кондиционера, усилитель Hi-Fi. |
| F8 | 20 | Очиститель заднего стекла простой или двойной. |
| F10 | 30 | Замки внутренние, наружные, передние и задние. |
| F11 | 30 | Замки внутренние, наружные, передние и задние. |
| F12 | 3 | Охранная сигнализация. |
| F17 | 10 | Розетка 12 В задняя. |
| F18 | 5 | Вызовы срочной и технической помощи. |
| F21 | 3 | Зарядка переносной лампы, задний плафон. |
| F22 | 3 | Лампа подсветки перчаточного ящика, задние плафоны. |
| F23 | 5 | Система слежения за слепыми зонами, электические регулировки наружных зеркал. |
| F24 | 5 | Блок переключателей на рулевом колесе. |
| F25 | 5 | Регулятор угла наклона фар. |
| F26 | 3 | Сигнализатор непристегнутых или отстегнутых ремней безопасности. |
| F27 | 3 | Датчик дождя и света, многофункциональная видеокамера. |
| F28 | 10 | Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран “хед-ап”. |
| F30A | 15 | Автомагнитола (+ АКБ). |
| F30B | 15 | Автомагнитола (+ АКБ). |
| F31 | 5 | Подушки безопасности. |
| F33 | 15 | Розетка 12 В передняя. |
| F35 | 5 | Панель приборов. |
| F36 | 20 | втомагнитола, сенсорный экран, CD-плеер, навигатор. |
В данном варианте, если не работает прикуриватель проверьте предохранители 13 и 33.
Дополнительный блок
Крепится под основным блоком.
| № | A | Назначение |
|---|---|---|
| F1 | 40 | обогрев заднего стекла |
| F2 | 7.5 | зеркала с электро подогревом |
| F3 | 15 | блок предохранителей в салоне 5 для версии такси |
| F4 | 15 | розетка на 12 В для мультимедийного оборудования |
| F5 | 30 | электродвигатели задних стекло подъемников |
| F6 | 30 | электродвигатели передних стекло подъемников |
| F7 | 2 | сиденья с подогревом |
| F8 | 20 | вентилятор кондиционера |
| F9 | 30 | крышка багажника с электроприводом |
| F10 | 40 | катушка левого ремня безопасности |
| F11 | 5 | коммутационный блок прицепа |
| F12 | 30 | электропривод сиденья водителя и массажное устройство |
| F13 | 40 | катушка правого ремня безопасности |
| F14 | 30 | установка на место ручки – электропривод сиденья пассажира – массажные устройства сидений |
| F15 | 25 | электропривод шторки люка в крыше |
| F16 | 5 | плата мультиплексного управления стекло подъемником /наружным зеркалом заднего вида двери водителя |
| F17 | 10 | блок освещения и памяти положения наружных зеркал заднего вида |
| F18 | 25 | аудиоусилитель |
| F19 | не используется | |
| F20 | 7.5 | крышка багажника с электроприводом |
| F21 | 3 | блок доступа и пуска “Свободные руки” |
| F22 | 20 | разъем 230 В |
| F23 | не используется | |
| R1 | разъем 230 В | |
| R2 | разъем 12 В | |
| R3 | не используется |
Приведенные здесь предохранители могут отличатся от вашего блока и зависят от комплектации и года выпуска автомобиля. Так же, отдельно устанавливаются элементы реле.
Блок предохранителей под капотом
Он находится возле аккумуляторной батареи. Крышка держится на фиксаторах обозначенных – А.
| № | A | Назначение |
|---|---|---|
| F12 | 5 | Жиклеры с подогревом. |
| F14 | 25 | Насос переднего и заднего стеклоочистителей. |
| F15 | 5 | Фронтальный радар-детектор системы автоматического торможения. Электро усилитель рулевого управления. |
| F17 | 10 | Интеллектуальный коммутационный блок. |
| F19 | 30 | Мотор очистителя ветрового стекла. |
| F20 | 15 | Насос переднего и заднего стеклоомывателей. |
| F21 | 20 | Насос омывателя фар. |
| F22 | 15 | Звуковой сигнал. |
| F23 | 15 | Правая фара дальнего света. |
| F24 | 15 | Левая фара дальнего света. |
Частые вопросы: предохранители и реле Citroën SpaceTourer (2016–2016)
Где находится блок предохранителей на Citroën SpaceTourer (2016–2016)?
Где искать блоки на Citroën SpaceTourer (2016–2016): Электроусилитель рулевого управления, контактор педали сцепления.; Панель приборов.; Блок переключателей на рулевом колесе.; Задняя панель кондиционера, усилитель Hi-Fi.. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Citroën SpaceTourer (2016–2016)?
Найдите позицию прикуривателя в таблице на странице Citroën SpaceTourer (2016–2016) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Citroën SpaceTourer (2016–2016)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Citroën SpaceTourer (2016–2016)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Citroën SpaceTourer (2016–2016)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Citroën SpaceTourer (2016–2016)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Citroën SpaceTourer (2016–2016)?
Схема и таблица предохранителей Citroën SpaceTourer (2016–2016) — на этой странице: Блоки в салоне, Блок предохранителей под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Citroën SpaceTourer (2016–2016)?
На Citroën SpaceTourer (2016–2016) обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
