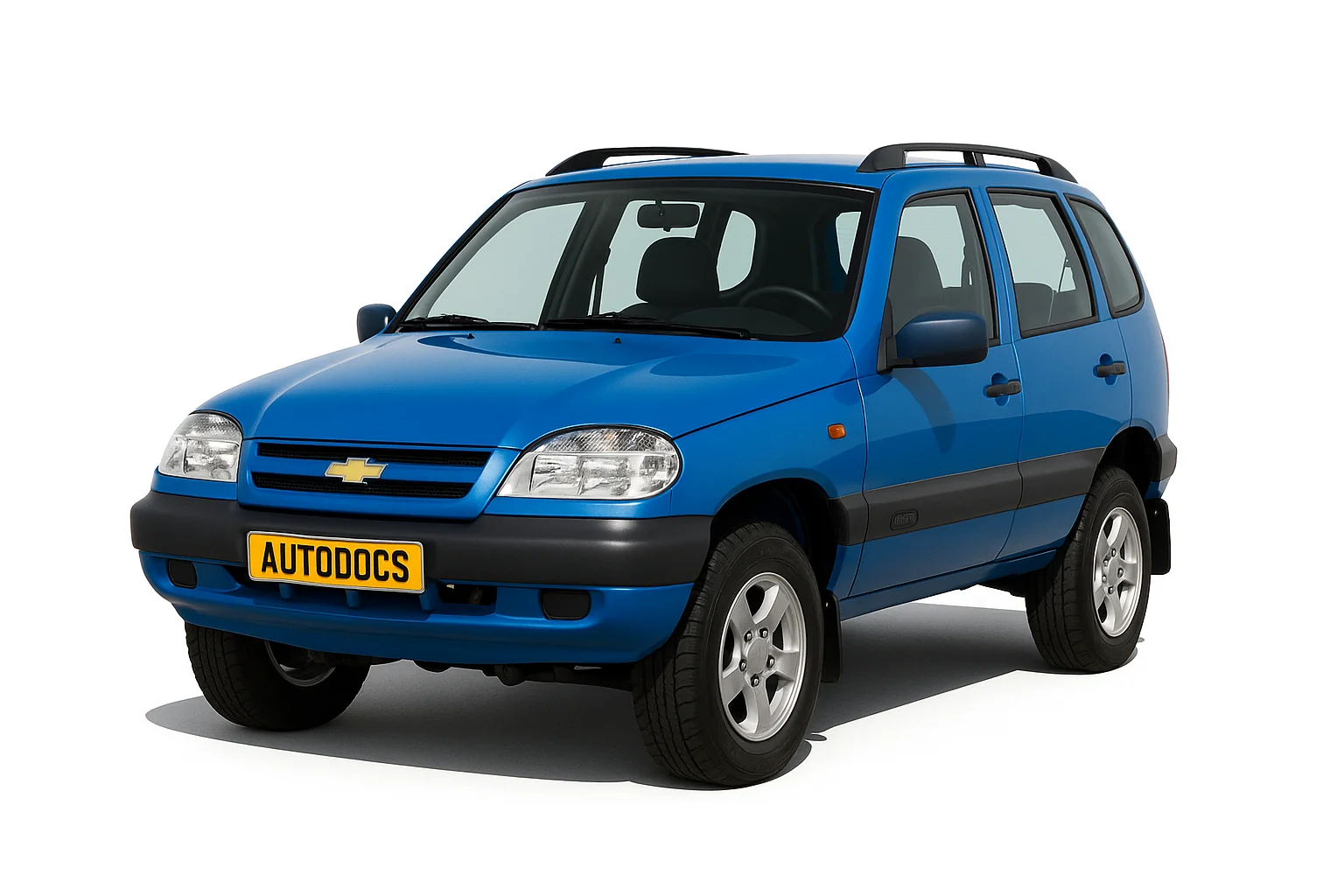

Chevrolet Niva — компактный кроссовер российской сборки, выпускавшийся в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. После рестайлинга автомобиль производился в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы и предохранитель прикуривателя.
Содержание
Реклама
Основной блок с предохранителями и реле
Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.
Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.
Для автомобилей выпущенных до 2009 года
Реклама
Схема – вариант 1
Схема – вариант 2
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 5 | лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. |
| F2 | 7,5 | ближний свет в левой фаре. Аналогично реле К4. |
| F3 | 10 | дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5. |
| F4 | 10 | резервный предохранитель. |
| F5 | 30 | электрические стеклоподъемники передних дверей и их реле. Если при управлении стекло подъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электро стекло подъёмника на новый. |
| F6 | 15 | блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис, так к нему может быть привязана сигнализация. |
| F7 | 20 | звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда. |
| F8 | 20 | элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7. |
| F9 | 20 | обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей. |
| F10 | 20 | резервный предохранитель. |
| F11 | 5 | лампы правых габаритных огней. |
| F12 | 7,5 | ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4. |
| F13 | 10 | дальний свет в правой фаре. Аналогично реле К5. |
| F14 | 10 | резервный предохранитель. |
| F15 | 20 | резервный предохранитель. |
| F16 | 10 | прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3. |
| F17 | 7,5 | освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза. |
| F18 | 25 | электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты. |
| F19 | 10 | прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3. |
| F20 | 7,5 | резервный. |
| Расшифровка реле | ||
| 1 | Не используется | |
| 2 | Реле электродвигателя очистителя ветрового стекла | |
| 3 | Реле-прерыватель указателей поворотов и аварийной сигнализации | |
| 4 | Реле ближнего света фар | |
| 5 | Реле дальнего света фар | |
| 6 | Дополнительное реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения) | |
| 7 | Реле обогрева стекла двери багажника | |
| 8 | Резерв | |
Дополнительные выносные реле
Находятся немногим ниже основного блока.
| № | Назначение |
|---|---|
| 1 | Реле стекло подъёмников; |
| 2 | Реле противотуманных фонарей; |
| 3 | Реле звукового сигнала либо обогрева сидений;, |
| 4 | Реле привода наружных зеркал (опционально). |
Реклама
Для автомобилей выпущенных с 2009 года
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 5 | Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света |
| F2 | 7.5 | Лампа ближнего света (левая блок-фара) |
| F3 | 10 | Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар |
| F4 | 10 | Левая противотуманная фара |
| F5 | 30 | Реле электро стеклоподъемников, электро стеклоподъемники передних дверей |
| F6 | 15 | Предохранитель прикуривателя |
| F7 | 20 | Реле звукового сигнала, звуковой сигнал, плафон освещения багажника |
| F8 | 25 | Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида |
| F9 | 20 | Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода |
| F10 | 20 | Блок дистанционного управления электропакетом (блокировка дверей) |
| F11 | 5 | Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов |
| F12 | 7.5 | Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар |
| F13 | 10 | Лампа дальнего света (правая блок-фара) |
| F14 | 10 | Правая противотуманная фара |
| F15 | 20 | Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений |
| F16 | 10 | Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации) |
| F17 | 7.5 | Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения |
| F18 | 25 | Вентилятор отопителя, предохранитель печки |
| F19 | 10 | Реле -прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера |
| F20 | 7.5 | Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер |
| Описание реле на блоке | ||
| 1 | Не используется; | |
| 2 | Реле электродвигателя очистителя ветрового стекла; | |
| 3 | Реле-прерыватель указателей поворотов и аварийной сигнализации; | |
| 4 | Реле ближнего света фар; | |
| 5 | Реле дальнего света фар; | |
| 6 | Дополнительное реле (Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения) | |
| 7 | Реле обогрева стекла двери багажника | |
| 8 | Резерв | |
Дополнительные выносные реле
| № | Обозначение |
|---|---|
| 1 | Реле противотуманных фар; |
| 2 | Реле стеклоподъемников; |
| 3 | Реле обогрева сидений; |
| 4 | Реле звукового сигнала; |
| 5 | Реле стартера. |
Реклама
Дополнительный блок реле и предохранителей
Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик.
Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).
| № | A | Назначение |
|---|---|---|
| 1 | – | Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения); |
| 2 | 50 | Предохранитель , защищающий силовые цепи дополнительного реле и реле правого электро вентилятора; |
| 3 | 15 | Предохранитель бензонасоса (топливного насоса) , защищающий силовые цепи реле электро бензонасоса; |
| 4 | 15 | Предохранитель , защищающий цепь постоянного питания контроллера; |
| 5 | – | Реле правого электровентилятора; |
| 6 | – | Реле левого электровентилятора; |
| 7 | – | Реле электро бензонасоса; |
| 8 | – | Главное реле; |
| 9 | 50 | Предохранитель , защищающий цепи левого электро вентилятора; |
| 10 | 15 | Предохранитель , защищающий силовые цепи, включаемые главным реле; |
| 11 | – | Контроллер |
Предохранитель прикуривателя
Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.
Далее проверяем предохранитель на самом блоке. На схемах он отмечен под номером – 6 (F6).
В другом исполнении это соседний элемент (прикуриватель и звуковой сигнал)
Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.
