Chevrolet Silverado 4 поколения выпускались в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 годах в различных модификациях 1500, 2500, 3500, среднетоннажной версии 4500HD, 5500HD, 6500HD и Silverado EV. За это время модель получила обновление. В нашей записи вы найдете обозначение предохранителей и реле Chevrolet Silverado 4G с схемами блоков, расположением и фотографиями. Мы покажем вам, какие предохранители отвечают за прикуриватель и USB.
Назначение предохранителей и реле может отличаться от представленных и зависеть от типа двигателя и года выпуска вашего автомобиля.
Содержание
Блоки в салоне
Левая панель предохранителей

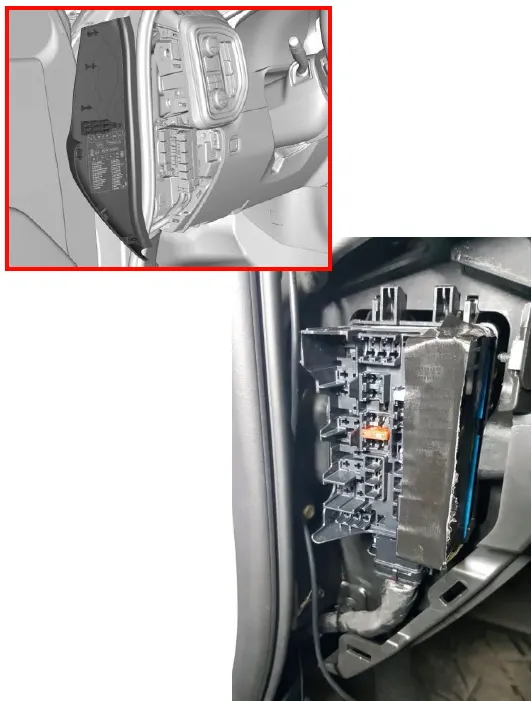

Блок предохранителей и реле расположен на стороне водителя на приборной панели. Для доступа необходимо снять защитную крышку.
Проверьте информацию по вашим схемам на обратной стороне крышки блока.

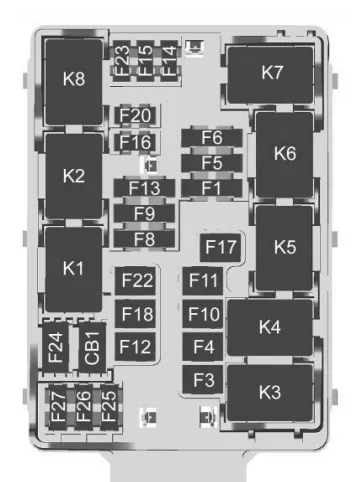

| № | Назначение |
|---|---|
| F1 | Задние подогреваемые сиденья левое/правое |
| F3 | 2019-2020: Европейский прицеп |
| F4 | — |
| F5 | 2019-2020: Передняя поддержка боков 2021-2022: Запасной/MFEG (Многофункциональная задняя дверь) |
| F6 | Подогреваемые и вентилируемые сиденья левое/правое |
| F8 | 2019-2020: Развлечения на задних сиденьях/ Противодействие угону |
| F9 | Пассивный доступ/ Пассивный запуск /Модуль сиденья водителя |
| F10 | — |
| F11 | 2019-2020: Солнцезащитный козырек |
| F12 | Электропривод сиденья пассажира |
| F13 | Экспортная коробка отбора мощности/ Специальное оборудование опция 1 |
| F14 | — |
| F15 | — |
| F16 | Усилитель |
| F17 | MFEG (Многофункциональная задняя дверь) |
| F18 | — |
| F20 | Задняя дверь |
| F22 | Заднее раздвижное стекло |
| F23 | — |
| F24 | — |
| F25 | — |
| F26 | — |
| F27 | — |
| Автоматические выключатели | |
| CB1 | — |
| Реле | |
| K1 | Открытие заднего раздвижного стекла |
| K2 | Закрытие заднего раздвижного стекла |
| K3 | MFEG основное 1 |
| K4 | MFEG вспомогательное 1 |
| K5 | MFEG вспомогательное 2 |
| K6 | MFEG основное 2 |
| K7 | 2019-2020: Противоугонное |
| K8 | — |
Правая панель предохранителей

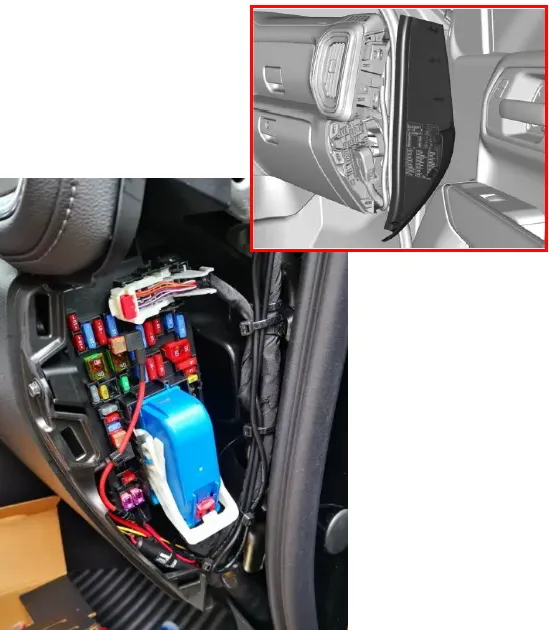

Второй блок с предохранителями и реле расположен в торце приборной панели со стороны пассажира.

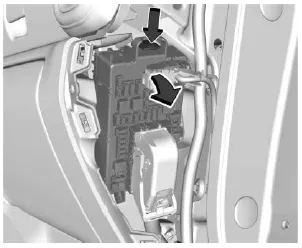

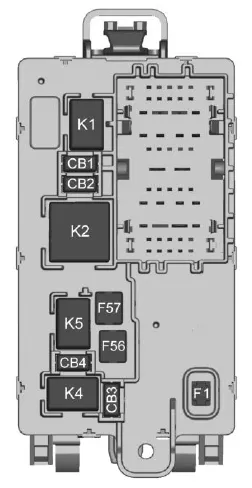

Снимите крышку для доступа к передней части блока предохранителей. Для доступа к задней части блока предохранителей:

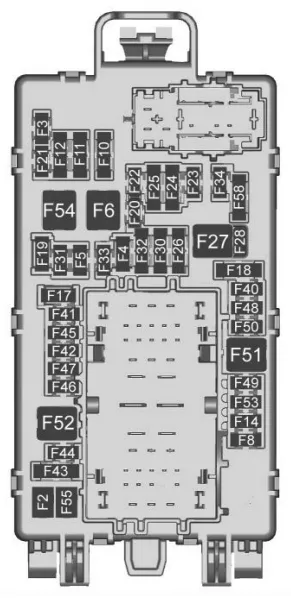

| № | Назначение |
|---|---|
| F1 | Правые двери |
| F2 | Левые двери |
| F3 | Универсальная дистанционная система |
| F4 | — |
| F5 | — |
| F6 | Передний вентилятор |
| F8 | Переключатель поясничной опоры |
| F10 | Модуль кузовного оборудования 6/ Модуль кузовного оборудования 7 |
| F11 | Сиденье/ Модуль блокировки рулевой колонки |
| F12 | Модуль кузовного оборудования 3/Модуль кузовного оборудования 5 |
| F14 | Зеркала/ Модуль стеклоподъемников |
| F17 | Кнопки на рулевом колесе |
| F18 | Модуль обработки видео/ Обнаружение препятствий |
| F19 | Дискретный логический выключатель зажигания (DLIS) |
| F20 | Вентилируемые сиденья |
| F21 | НЕ Р/С |
| F22 | Подогрев рулевого колеса |
| F23 | РАЗНОЕ Р/С |
| F24 | 2019-2021: Комбинация приборов зажигание/ Потолочный 2022: Коробка отбора мощности/ Вспомогательный дисплей отражающего света/ Комбинация приборов/ Центральный шлюзовой модуль/ Внутреннее зеркало заднего вида/ Потолочная консоль зажигание |
| F25 | Отопление, вентиляция и кондиционирование зажигание/Отопление, вентиляция и кондиционирование вспомогательное |
| F26 | Порты USB/ Специальное оборудование опция питание аксессуаров |
| F27 | Розетка питания аксессуаров/ питание аксессуаров |
| F28 | Розетка питания аксессуаров /Аккумулятор |
| F30 | Модуль обнаружения и диагностики/ Стояночный тормоз |
| F31 | Модуль кузовного оборудования 4 |
| F32 | Специальное оборудование опция/Соединение канала данных |
| F33 | Модуль кузовного оборудования 8 |
| F34 | Грузовой фонарь |
| F40 | Центральный шлюзовой модуль (CGM) |
| F41 | Мультимедиа 1 |
| F42 | Платформа телематической связи (TCP) |
| F43 | — |
| F44 | 2019-2021: Активное управление вибрацией (AVM) |
| F45 | Модуль кузовного оборудования 2 |
| F46 | Отопление, вентиляция и кондиционирование/ Аккумулятор 1 |
| F47 | Комбинация приборов/ Аккумулятор |
| F48 | Модуль управления трансмиссией |
| F49 | Модуль кузовного оборудования 1 |
| F50 | — |
| F51 | Аккумулятор 1 |
| F52 | Аккумулятор 2 |
| F53 | — |
| F54 | Люк |
| F55 | Электропривод сиденья водителя |
| F56 | DC DC ПРЕОБР 1 |
| F57 | DC DC ПРЕОБР 2 |
| F58 | Мультимедиа 2 |
| Автоматические выключатели | |
| CB1 | Розетка питания аксессуаров 2 |
| CB2 | Розетка питания аксессуаров 1/ Прикуриватель |
| CB3 | 2019-2021: Розетка питания аксессуаров 3 |
| CB4 | 2019-2021: Розетка питания аксессуаров 4 |
| Реле | |
| K1 | Работа/ Стартер |
| K2 | Питание аксессуаров/ Аксессуар 1 |
| K4 | 2019-2021: Питание аксессуаров/ Аксессуар 2 |
| K5 | — |
Предохранители прикуривателя (розетки питания) в Chevrolet Silverado 4G — это предохранители № 27, 28 и автоматические выключатели CB1, CB2, CB3, CB4.

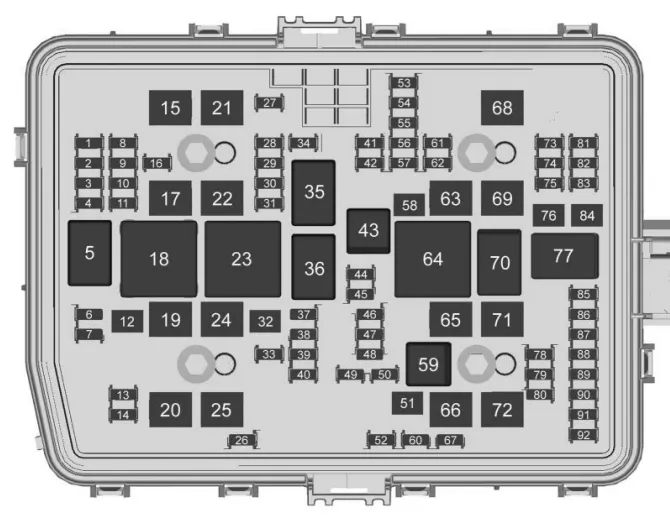

Блоки в моторном отсеке

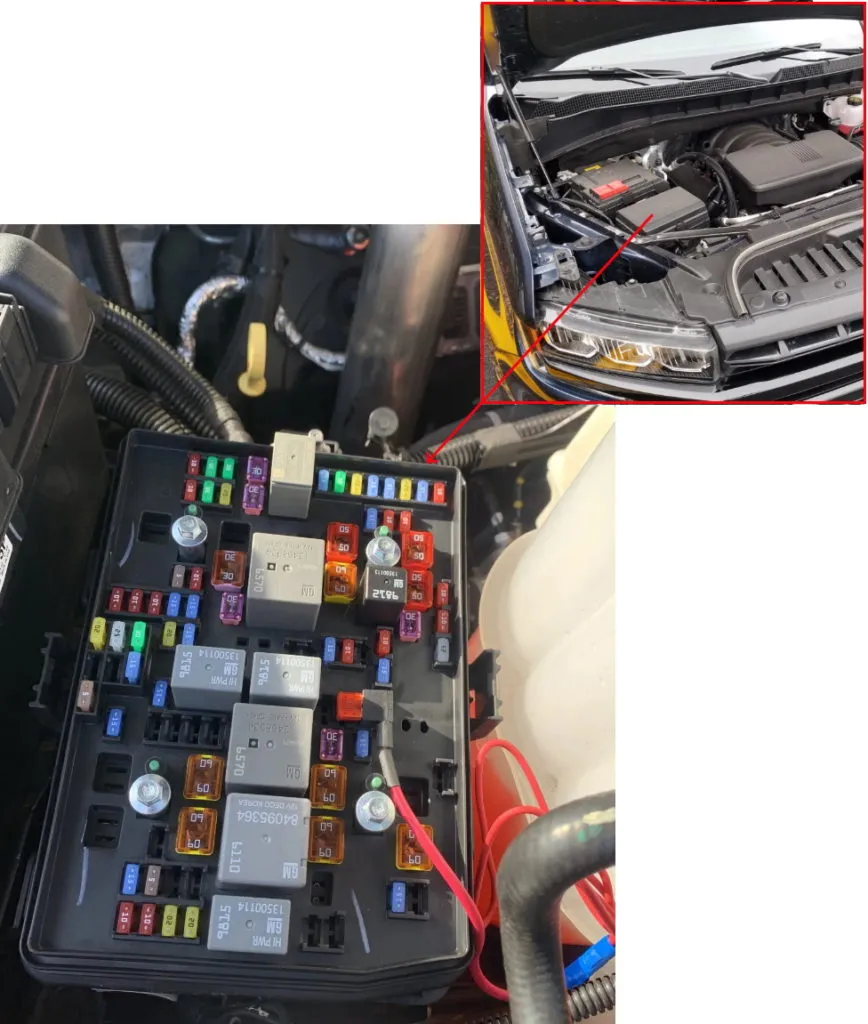

Под капотом блок предохранителей и реле расположен с правой стороны моторного отсека и закрыт защитной крышкой.
| № | Назначение |
|---|---|
| 1 | Дальний свет левый |
| 2 | Дальний свет правый |
| 3 | Фара левая |
| 4 | Фара правая |
| 6 | TIM |
| 7 | — |
| 8 | Противотуманная фара |
| 9 | VKM |
| 10 | — |
| 11 | Полицейское дополнительное оборудование |
| 12 | — |
| 13 | Омыватель передний |
| 14 | Омыватель задний |
| 15 | MSB водитель |
| 16 | — |
| 17 | IECL 1 |
| 19 | DC/AC инвертор |
| 20 | IECR 2 (LD) / EBCM2 (HD) |
| 21 | MSB пассажир |
| 22 | IECL 2 |
| 24 | Eboost 1 / EBCM 1 |
| 25 | REC |
| 26 | — |
| 27 | Звуковой сигнал |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | — |
| 32 | Обогрев заднего стекла |
| 33 | Обогрев зеркал |
| 34 | Габаритный огонь левый |
| 37 | Европейский прицеп |
| 38 | TIM |
| 39 | — |
| 40 | Разное зажигание |
| 41 | Габаритный огонь прицепа |
| 42 | Габаритный огонь правый |
| 44 | — |
| 45 | Второй топливный насос |
| 46 | Модуль управления двигателем зажигание |
| 47 | Модуль управления трансмиссией зажигание |
| 48 | — |
| 49 | Модуль управления трансмиссией |
| 50 | Муфта кондиционера |
| 51 | Модуль управления раздаточной коробкой |
| 52 | Передний стеклоочиститель |
| 53 | Дополнительный стоп-сигнал |
| 54 | Фонарь заднего хода прицепа |
| 55 | Фонарь заднего хода прицепа |
| 56 | SADS |
| 57 | TTPM/SBZA |
| 58 | Стартер (LD & HD DSL) |
| 60 | Активное управление топливом 1 |
| 61 | VES |
| 62 | Интегрированный модуль управления шасси/ CVS |
| 63 | Аккумулятор прицепа |
| 65 | Вспомогательный блок предохранителей под капотом |
| 66 | Электровентилятор охлаждения левый |
| 67 | Активное управление топливом 2 |
| 68 | — |
| 69 | Шестерня стартера (LD) / Стартер (HD Бензин) |
| 71 | Электровентилятор охлаждения |
| 72 | Электровентилятор охлаждения правый |
| 73 | Стоп-сигнал/сигнал поворота прицепа левый |
| 74 | Модуль интерфейса прицепа 1 |
| 75 | DEFC |
| 76 | Электрический RNG BDS |
| 78 | Модуль управления двигателем |
| 79 | Вспомогательный аккумулятор |
| 80 | Насос охлаждения салона |
| 81 | Стоп-сигнал/сигнал поворота прицепа правый |
| 82 | Модуль интерфейса прицепа 2 |
| 83 | FTZM |
| 84 | Тормоз прицепа |
| 85 | ДВИГ |
| 86 | Модуль управления двигателем |
| 87 | Форсунка B четная |
| 88 | Датчик O2 B |
| 89 | Датчик O2 A |
| 90 | Форсунка A нечетная |
| 91 | Модуль управления двигателем управление дросселем |
| 92 | Муфта вентилятора охлаждения/ Аэрозатвор |
| Реле | |
| 5 | Фара |
| 18 | DC/AC инвертор |
| 23 | Обогрев заднего стекла |
| 35 | Габаритный огонь |
| 36 | Работа/Стартер |
| 43 | Второй топливный насос |
| 59 | Муфта кондиционера |
| 64 | Стартер (LD & HD DSL) / Муфта вентилятора охлаждения (HD Бензин) |
| 70 | Шестерня стартера (LD) / Стартер (HD Бензин) |
| 77 | Трансмиссия |
