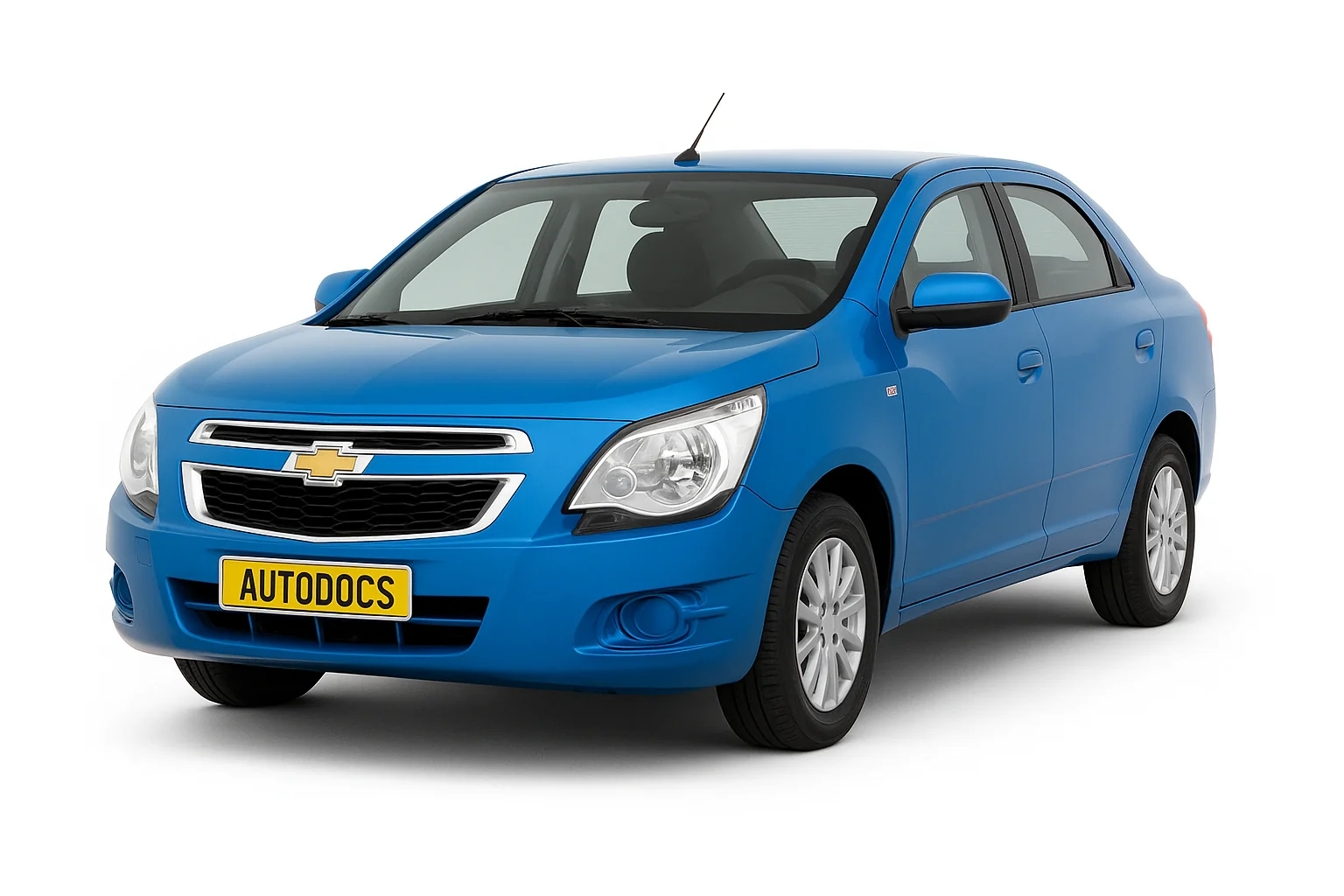

Chevrolet Cobalt представлен в соответствующих вариантах комплектации. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Блок с предохранителями в салоне кобальт
Он находится в левой части панели приборов. Для доступа уберите соответствующую крышку.
| № | A | Описание |
|---|---|---|
| F1 | Не используется | |
| F2 | Не используется | |
| F3 | Не используется | |
| F4 | Не используется | |
| F5 | 20 | Сигнализаторы включения: аварийной сигнализации, обогрева заднего стекла, кондиционера; фонари освещения номерного знака; обмотка реле замка багажника |
| F6 | 20 | Сигнализатор противоугонной системы, коммутационный блок |
| F7 | 30 | Левая блок-фара (ближний свет), правый задний фонарь (габаритный свет), левый задний фонарь (лампы сигнала торможения и указателя поворота), лампа указателя поворота в левой блок-фаре |
| F8 | 30 | Правая блок-фара (ближний свет), левый задний фонарь (габаритный свет), правый задний фонарь (лампы сигнала торможения и указателя поворота), лампа указателя поворота в правой блок-фаре, плафон освещения багажника |
| F9 | 25 | Блок управления отоплением вентиляцией и кондиционированием |
| F10 | 20 | Лампы света заднего хода в задних фонарях, подсветка панели приборов, подсветка селектора автоматической коробки передач |
| F11 | 20 | Задние Фонари (противотуманный свет), освещение при посадке и высадке |
| F12 | 30 | Центральный замок (передние и задние двери) |
| F13 | Не используется | |
| F14 | 10 | Центральный замок (крышка багажника) |
| F15 | 10 | Блок управления подушками безопасности, система автоматического отпирания центрального замка |
| F16 | 15 | Колодка диагностики |
| F17 | 2 | Выключатель зажигания |
| F18 | 10 | Блок управления отоплением, вентиляцией и кондиционированием |
| F19 | Не используется | |
| F20 | Не используется | |
| F21 | Не используется | |
| F22 | 15 | Головное устройство системы звуковоспроизведения |
| F23 | Не используется | |
| F24 | 10 | Датчики парктроника |
| F25 | Не используется | |
| F26 | 10 | Комбинация приборов |
| F27 | 10 | Блок управления подушками безопасности, система автоматического отпирания центрального замка |
| F28 | 10 | Сигнализатор неисправности системы управления двигателем в комбинации приборов |
| F29 | 7.5 | Датчик положения педали сцепления |
| F30 | 10 | Корректор фар |
| F31 | Не используется | |
| F32 | 10 | Блок управления отоплением, вентиляцией и кондиционированием |
| F33 | Не используется | |
| F34 | Не используется | |
| F35 | 25 | Электро стеклоподъемники передних дверей |
| F36 | 25 | Электро стеклоподъемники задних дверей |
| F37 | Не используется | |
| F38 | 20 | Электрическая розетка — предохранитель прикуривателя |
| F39 | 10 | Головное устройство системы звуковоспроизведения |
| F40 | Не используется | |
| Реле | ||
| R1 | Не используется | |
| R2 | Не используется | |
| R3 | Реле замка крышки багажника Электропривод замка крышки багажника | |
| R4 | Не используется | |
| R5 | Реле кондиционера Муфта компрессора кондиционера | |
| R6 | Электро стеклоподъемники, головное, Реле стеклоподъемников устройство системы звуковоспроизведения, электрическая розетка (прикуриватель) | |
За прикуриватель отвечает предохранитель номер 38.
Описанное расположение и наличие элементов в блоках с предохранителями может различаться с вашим и зависит от комплектации и года выпуска.
Блок с предохранителями моторном отсеке
Блок предохранителей установлен в левой передней части моторного отсека, около аккумуляторной батареи.
| № | A | Обозначение |
|---|---|---|
| 1 | 25 | Не используется |
| 2 | 7.5 | Наружное зеркало заднего вида |
| 3 | 5 | Не используется |
| 4 | 25 | Не используется |
| 5 | 30 | Модуль АБС |
| 6 | 5 | Не используется |
| 7 | 15 | Не используется |
| 8 | 15 | Модуль автоматической КПП |
| 9 | 5 | Регулятор управляющего напряжения |
| 10 | 10 | Регулировка фар, Камера заднего вида |
| 11 | 20 | Обогреватель заднего стекла |
| 12 | 30 | Задний антизапотеватель |
| 13 | 10 | Не используется |
| 14 | 7.5 | Подогреватель наружного зеркала заднего вида |
| 15 | 20 | Не используется |
| 16 | 25 | Подогрев передних сидений |
| 17 | 10 | Не используется |
| 18 | 10 | Модуль управления двигателем, Модуль управления АКПП |
| 19 | 20 | Топливный насос |
| 20 | 15 | Не используется |
| 21 | 10 | Обмотка реле вентилятора радиатора, Обмотка реле кондиционера |
| 22 | 10 | Не используется |
| 23 | 10 | Блок управления двигателем |
| 24 | 10 | Передний стеклоомыватель |
| 25 | 10 | Не используется |
| 26 | 10 | Блок управления двигателем, Датчик массового расхода воздуха |
| 27 | 10 | Не используется |
| 28 | 10 | Кислородный датчик |
| 29 | 20 | Блок управления двигателем |
| 30 | 15 | Управление впрыском и зажиганием |
| 31 | 10 | Левая фара дальнего света |
| 32 | 10 | Правая фара дальнего света |
| 33 | 15 | Блок управления двигателем |
| 34 | 15 | Звуковой сигнал |
| 35 | 10 | Компрессор кондиционера |
| 36 | 10 | Передний противотуманный фонарь |
| Jcase | ||
| 1 | 40 | Модуль АБС |
| 2 | 30 | Стеклоочиститель ветрового стекла |
| 3 | 40 | Реле управления обогревом,вентиляцией и кондиционером |
| 4 | 30 | Подушка безопасности, Автоматическое отпирание, Панель приборов, Педаль сцепления, Регулировка фар |
| 5 | 40 | Не используется |
| 6 | 40 | Не используется |
| 7 | 40 | Не используется |
| 8 | 30 | Вентилятор радиатора |
| 9 | 40 | Вентилятор радиатора |
| 10 | 20 | Не используется |
| 11 | 30 | Стартер |
| Реле | ||
| R1 | Реле Ход/Пуск | |
| R2 | Топливный насос | |
| R3 | Не используется | |
| R4 | Не используется | |
| R5 | Реле силового агрегата | |
| R6 | Высокие обороты вентилятора радиатора | |
| R7 | Стартер | |
Руководство по эксплуатации
Больше информации про использование автомобиля можете узнать изучив инструкцию по эксплуатации chevrolet cobalt: “скачать”
Частые вопросы: предохранители и реле Chevrolet Cobalt
Где находится блок предохранителей на Chevrolet Cobalt?
Где искать блоки на Chevrolet Cobalt: Центральный замок (крышка багажника); Реле замка крышки багажника Электропривод замка крышки багажника. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Chevrolet Cobalt?
Найдите позицию прикуривателя в таблице на странице Chevrolet Cobalt (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Chevrolet Cobalt — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Chevrolet Cobalt?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Chevrolet Cobalt?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Chevrolet Cobalt?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Chevrolet Cobalt?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Chevrolet Cobalt?
Схема и таблица предохранителей Chevrolet Cobalt — на этой странице: Блок с предохранителями в салоне кобальт, Блок с предохранителями моторном отсеке, Руководство по эксплуатации. Сохраните страницу — номиналы соответствуют штатной комплектации.
