Chevrolet Silverado (2013–2017) выпускался в 2013, 2014, 2015, 2016 и 2017 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Блоки в салоне
Левый монтажный блок

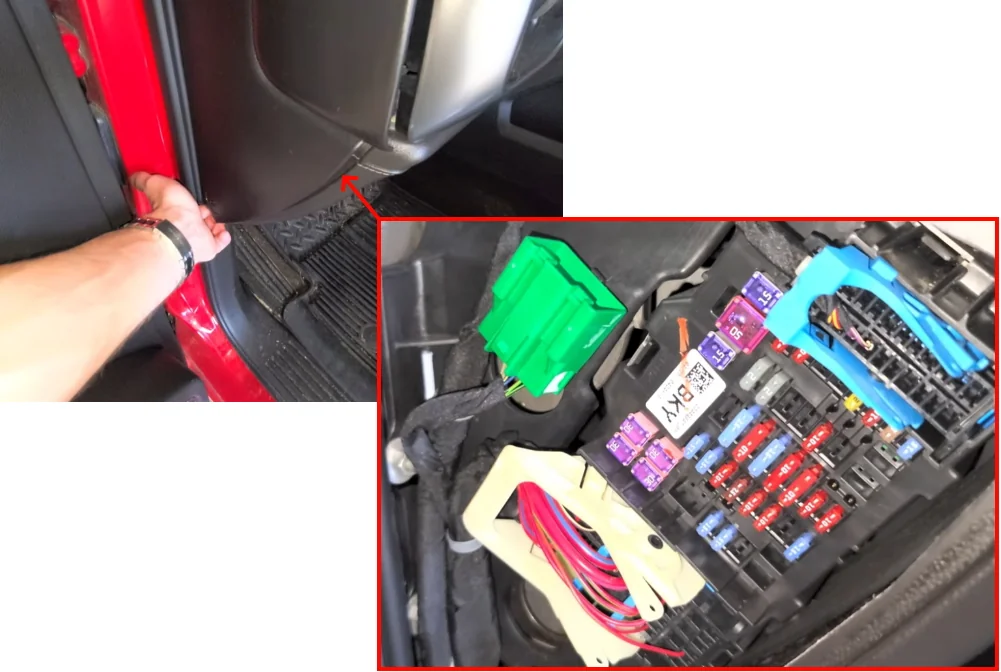

Первый монтажный блок расположен в левом торце приборной панели.
| № | Назначение |
|---|---|
| 1 | Розетка дополнительного питания 2 |
| 2 | Опция специального оборудования/ Режим задержки отключения питания |
| 3 | Универсальная система дистанционного управления/ Салонное зеркало заднего вида |
| 6 | Модуль кузовного оборудования 3 |
| 7 | Модуль кузовного оборудования 5 |
| 8 | Выключатель стеклоподъемника водителя/ Выключатель зеркал |
| 9 | Не используется |
| 10 | Розетка дополнительного питания/ Режим задержки отключения питания |
| 11 | Розетка дополнительного питания (постоянный плюс) |
| 12 | Розетка дополнительного питания 1/ Прикуриватель |
| 13 | Датчик положения ключа зажигания |
| 14 | Подсветка выключателей |
| 17 | Модуль кузовного оборудования 1 |
| 19 | — |
| 20 | — |
| 22 | Отопление, вентиляция и кондиционирование/ Дополнительный отопитель, вентиляция и кондиционирование/ Зажигание |
| 23 | Комбинация приборов/ Модуль диагностики датчика зажигания/ Зажигание |
| 24 | Не используется |
| 25 | Диагностический разъем/ Модуль сиденья водителя |
| 26 | Пассивный вход/ Пассивный запуск/ Отопление, вентиляция и кондиционирование |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Разрешение парковки/ Электрoregлируемые педали |
| 30 | Опция специального оборудования |
| 31 | Аксессуары/ Работа/ Стартер |
| 32 | Обогрев рулевого колеса |
| 33 | Не используется |
| 34 | Комбинация приборов |
| 36 | Не используется |
| 37 | Не используется |
| 38 | Электронное управление раздаточной коробкой 4WD |
| 40 | Левые двери |
| 41 | Электропривод сиденья водителя |
| 43 | Левые подогреваемые, вентилируемые или с охлаждением сиденья (если есть) |
| 44 | Правые подогреваемые, вентилируемые или с охлаждением сиденья (если есть) |
| 45 | — |
Некоторые реле закреплены на задней стороне монтажного блока.
Правый монтажный блок
Этот монтажный блок расположен в правом торце приборной панели.
| № | Назначение |
|---|---|
| Левый монтажный блок | |
| 49 | Режим задержки отключения питания |
| 50 | Режим работы/стартера |
| Правый монтажный блок | |
| 50 | Режим задержки отключения питания |
| 51 | Открытие заднего сдвижного стекла |
| 52 | Закрытие заднего сдвижного стекла |
| № | Назначение |
|---|---|
| 1 | Розетка дополнительного питания 3 |
| 2 | Розетка дополнительного питания 4 |
| 7 | Модуль кузовного оборудования 4 |
| 8 | Модуль кузовного оборудования 8 |
| 9 | Развлечения на задних сиденьях |
| 10 | Грузовой фонарь |
| 15 | Кнопки на рулевом колесе |
| 18 | Радио |
| 19 | Не используется |
| 20 | Люк |
| 23 | Подушка безопасности/ Информационная система |
| 26 | Экспорт/ Внешний потребитель/ Опция специального оборудования/ Аккумулятор 1 |
| 27 | Обнаружение препятствий/ USB-порты |
| 28 | Модуль кузовного оборудования 2 |
| 32 | Опция специального оборудования/ Аккумулятор 2 |
| 35 | Инвертер кондиционера |
| 36 | Усилитель |
| 37 | Система аккумулятора |
| 39 | Заднее сдвижное стекло |
| 42 | Электродвигатель стекла правой двери |
| 43 | Передний вентилятор |
| 44 | Опция специального оборудования |
| 45 | Модуль кузовного оборудования 6 |
| 46 | Модуль кузовного оборудования 7 |
| 47 | Сиденье пассажира |
Реле закреплены на задней стороне монтажного блока.
Подкапотное пространство

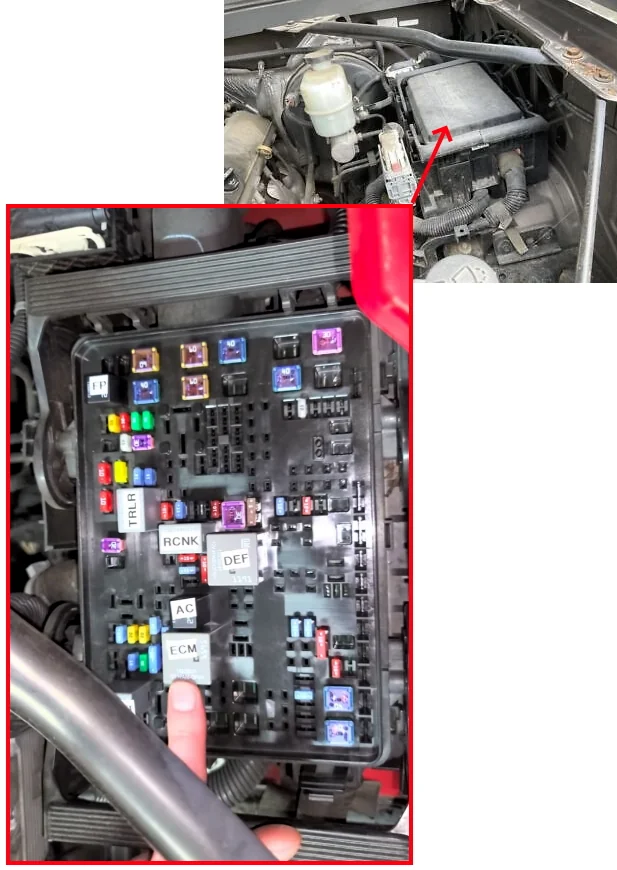

Слева под капотом расположен главный монтажный блок предохранителей и реле.
| № | Назначение |
|---|---|
| 1 | Тормоз прицепа |
| 2 | Аккумулятор прицепа |
| 3 | Насос АБС |
| 4 | Панель приборов BEC 1 |
| 5 | Ремень безопасности пассажира с электроприводом |
| 6 | Электронное управление раздаточной коробкой 4WD |
| 7 | Электрический стояночный тормоз |
| 8 | Панель приборов BEC 2 |
| 9 | Ремень безопасности водителя с электроприводом |
| 10 | Обогрев заднего стекла |
| 11 | Стартер |
| 12 | Вентилятор охлаждения 1 |
| 13 | Вентилятор охлаждения 2 |
| 14 | Левые стоп-сигналы/ указатели поворота прицепа |
| 15 | Габаритные огни прицепа |
| 16 | Фонари заднего хода прицепа |
| 17 | Правые стоп-сигналы/ указатели поворота прицепа |
| 18 | Топливный насос |
| 19 | Интегрированный модуль управления шасси |
| 20 | Модуль управления электронной подвеской |
| 21 | Модуль питания топливного насоса |
| 22 | Дополнительное оборудование 1 |
| 23 | Дополнительное оборудование 2 |
| 24 | Передний стеклоочиститель |
| 25 | Клапан АБС |
| 26 | Дополнительное оборудование 2 |
| 27 | Дополнительное оборудование 3 |
| 28 | Правые габаритные огни |
| 29 | Левые габаритные огни |
| 30 | Дополнительное оборудование 3 |
| 31 | Дополнительное оборудование 4 |
| 32 | Дополнительное оборудование 4 |
| 33 | Фонари заднего хода |
| 34 | Модуль управления двигателем/ Зажигание |
| 35 | Муфта кондиционера |
| 36 | Обогрев зеркал |
| 37 | Дополнительное оборудование 1 |
| 38 | Дополнительный стоп-сигнал |
| 39 | Разное/ Зажигание |
| 40 | Трансмиссия/ Зажигание |
| 41 | Топливный насос 2 |
| 42 | Муфта вентилятора охлаждения |
| 43 | Двигатель |
| 44 | Топливные форсунки A – нечет. |
| 45 | Топливные форсунки B – чет. |
| 46 | Датчик O2 B |
| 47 | Управление дроссельной заслонкой |
| 48 | Звуковой сигнал |
| 49 | Противотуманные фары |
| 50 | Датчик O2 A |
| 51 | Модуль управления двигателем |
| 52 | Салонный отопитель |
| 53 | Модуль дополнительного питания/ Насос TPM |
| 54 | Передний омыватель |
| 55 | Кондиционирование/ Регулятор напряжения аккумулятора |
| 56 | Модуль кондиционера/ Аккумуляторная батарея |
| 57 | Модуль управления трансмиссией/ Модуль управления двигателем |
| 58 | Фары |
| 74 | Электрические подножки (если есть) |
| 76 | Продувка топливного насоса / Двигатель MGU |
| 77 | Насос салона |
| 79 | Вакуумный насос |
| Реле | |
| 59 | Топливный насос |
| 60 | Дополнительное оборудование 2 |
| 61 | Дополнительное оборудование 3 |
| 62 | Дополнительное оборудование 4 |
| 63 | Габаритные огни прицепа |
| 64 | Режим работы/стартера |
| 65 | Дополнительное оборудование 1 |
| 66 | Топливный насос 2 |
| 67 | Управление кондиционером |
| 68 | Стартер |
| 69 | Обогрев заднего стекла |
| 70 | Модуль управления двигателем |
| 71 | Вакуумный насос/ Муфта вентилятора охлаждения |
| 72 | Схема 95 |
| 73 | Схема 92 |
| 75 | Продувка топливного насоса / Двигатель MGU |
| 78 | Выключатель вакуумного насоса |
Частые вопросы: предохранители и реле Chevrolet Silverado (2013–2017) (2013–2017)
Где находится блок предохранителей на Chevrolet Silverado (2013–2017) (2013–2017)?
Где искать блоки на Chevrolet Silverado (2013–2017) (2013–2017): Универсальная система дистанционного управления/ Салонное зеркало заднего вида; Обогрев рулевого колеса; Кнопки на рулевом колесе; Экспорт/ Внешний потребитель/ Опция специального оборудования/ Аккумулятор 1. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Chevrolet Silverado (2013–2017) (2013–2017)?
Найдите позицию прикуривателя в таблице на странице Chevrolet Silverado (2013–2017) (2013–2017) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Chevrolet Silverado (2013–2017) (2013–2017) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Chevrolet Silverado (2013–2017) (2013–2017)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Chevrolet Silverado (2013–2017) (2013–2017)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Chevrolet Silverado (2013–2017) (2013–2017)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Chevrolet Silverado (2013–2017) (2013–2017)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Chevrolet Silverado (2013–2017) (2013–2017)?
Схема и таблица предохранителей Chevrolet Silverado (2013–2017) (2013–2017) — на этой странице: Блоки в салоне, Подкапотное пространство. Сохраните страницу — номиналы соответствуют штатной комплектации.
