Chevrolet TrailBlazer 3G выпускался в 2019 и 2026 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Конструкция блоков предохранителей и реле и назначение предохранителей и реле могут отличаться от показанного и зависят от года выпуска и уровня электрооборудования вашего автомобиля.
Блоки в салоне

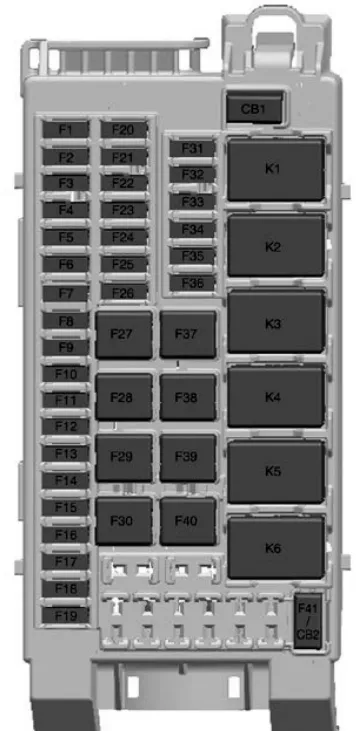

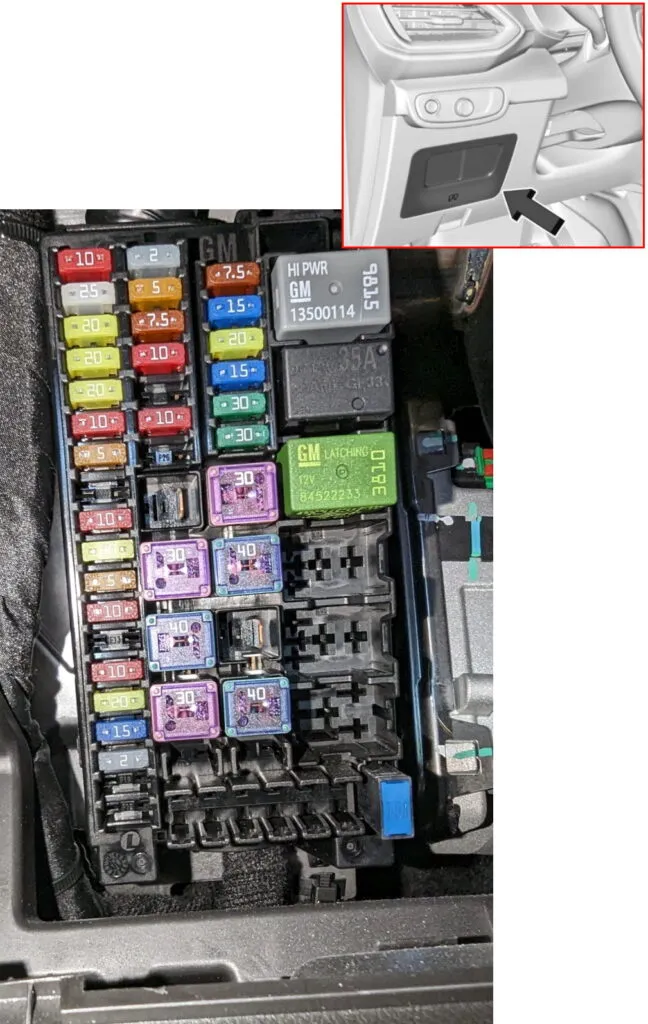

В салоне автомобиля блок предохранителей и реле расположен в нижней части панели приборов, со стороны водителя, за бардачком.
| № | Назначение |
|---|---|
| F01 | (LUMBAR) Электропривод сидений |
| F02 | (SUNROOF) Люк |
| F03 | VBAT 3 – |
| F04 | VBAT 7 – |
| F05 | VBAT 6 – |
| F06 | (AUTO HVAC) Система кондиционирования |
| F07 | CGM |
| F08 | (ST WHL HTR – -) Обогрев рулевого колеса |
| F09 | DISPLAY |
| F10 | (RADIO) Радио и аудиосистема |
| F11 | ONSTAR |
| F12 | PARK ASSIST – |
| F13 | (MAN. HVAC) Система кондиционирования |
| F14 | WL CHARGER |
| F15 | VBAT 2 – |
| F16 | VBAT 1 – |
| F17 | (SWC BKLT) Подсветка органов управления на рулевом колесе |
| F18 | (N/A) Не применимо |
| F19 | (N/A) Не применимо |
| F20 | CLOCK SPRING |
| F21 | (OCC SEN) Система обнаружения пассажира (подушка безопасности) |
| F22 | (DLC) Противоугонная система |
| F23 | SDM |
| F24 | (IGN_SW/ESCL) Выключатель зажигания |
| F25 | (PWR L-GATE MDL) Электропривод задней двери |
| F26 | SEC FUSE-2 |
| F27 | (PWR SEAT CO-DR) Электропривод сидений |
| F28 | VBAT 8 – |
| F29 | DC-DC AT DC-DC MT |
| F30 | (PWR L-GATE MDL) Электропривод задней двери |
| F31 | (OSRVM) Обогрев зеркал |
| F32 | (FRT HS PWR-1) Питание обогрева передних сидений |
| F33 | VBAT 4 – |
| F34 | (FRT HS PWR-2) Питание обогрева передних сидений |
| F35 | (AMPLIFIER) Аудиосистема |
| F36 | SEC FUSE-1 |
| F37 | (PWR SEAT DR) Электропривод сидений |
| F38 | (DC-DC 400W DC-DC 200W -) Преобразователь DC-DC 400 Вт |
| F39 | (N/A) Не применимо |
| F40 | (HVAC BLOWER -) Электродвигатель вентилятора кондиционера |
| CB1 | (N/A) Не применимо |
| CB2 | (APO) Розетка дополнительного питания |
| K01 | i-RAP ACC – |
| K02 | RUN |
| K03 | LOGISTICS |
| K04 | (N/A) Не применимо |
| K05 | (N/A) Не применимо |
| K06 | (N/A) Не применимо |
Блоки в моторном отсеке

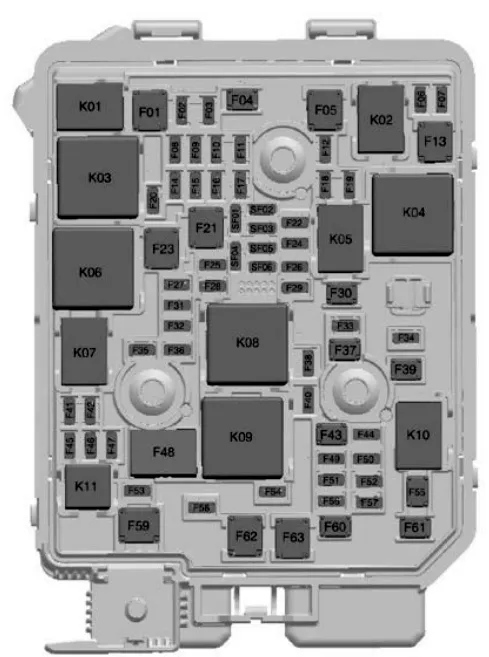

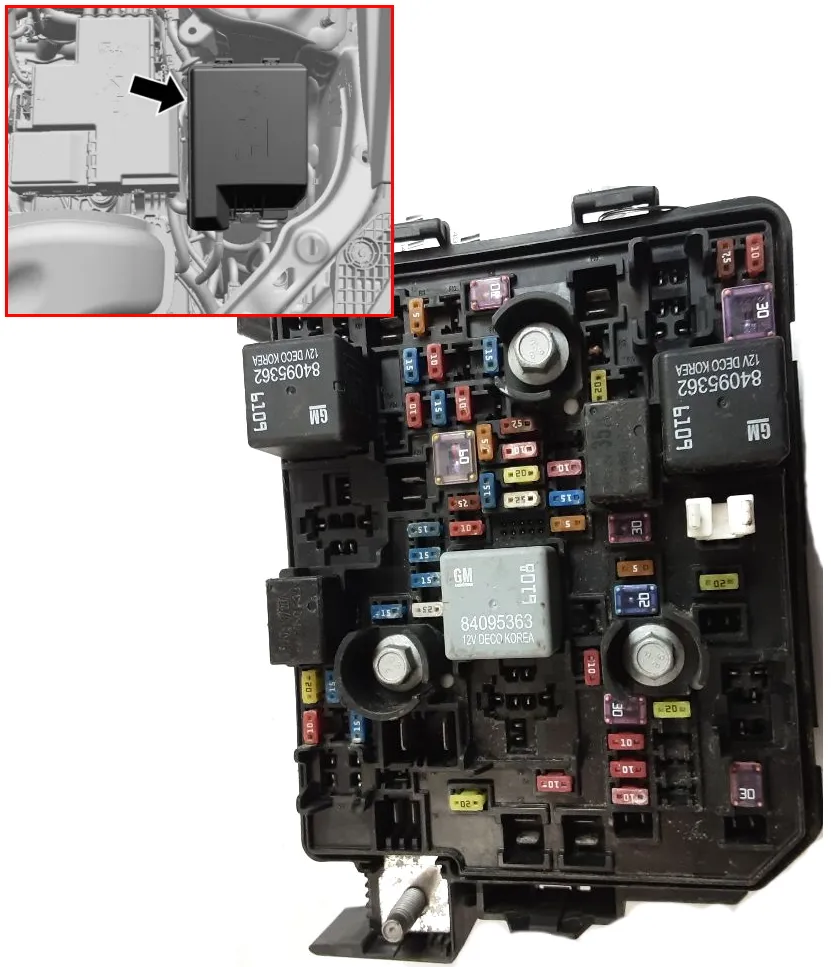

Под капотом в моторном отсеке основной блок предохранителей и реле расположен с левой стороны, рядом с аккумулятором.
| № | Обозначение |
|---|---|
| F02 | (CLSTR) Комбинация приборов |
| F03 | (N/A) Не применимо |
| F06 | (OSRVM DEFOG) Обогрев зеркал |
| F07 | (L/GATE RELSE) Электропривод задней двери |
| F08 | (AHL AFL MTR1) Адаптивное головное освещение |
| F09 | VENT SEAT |
| F10 | (N/A) Не применимо |
| F11 | (AHL AFL MTR2) Адаптивное головное освещение |
| F12 | (N/A) Не применимо |
| F14 | ISRVM REAR VIEW CAMERA |
| F15 | DEFC MDL RUN/CRNK |
| F16 | (HDLP LVL) Фары |
| F17 | N/A-DSL |
| F18 | FTZM |
| F19 | (N/A) Не применимо |
| F20 | (N/A) Не применимо |
| F22 | (TRLR ST/TRN LT – TRLR) Фонари прицепа |
| F24 | (ESCL) Замок рулевой колонки |
| F25 | ECM TCM RUN/CRNK |
| F26 | (FRT/REAR WSW PUMP) Омыватель ветрового стекла |
| F27 | (IGN COIL-GAS ECM PT3-DSL) Катушка зажигания |
| F28 | AERO SH |
| F29 | (AHL AFL MDL) Адаптивное головное освещение |
| F31 | ECM PT2 |
| F32 | (ENG COMP2) Система управления двигателем |
| F33 | (RVC) Датчик контроля регулируемого напряжения |
| F34 | (FRT FOG LP) Передние противотуманные фары |
| F35 | (ENG COMP1) Система управления двигателем |
| F36 | ECM PT1 |
| F38 | (TRLR PRK LAMP – TRLR) Фонари прицепа |
| F40 | AUX WATER PUMP |
| F41 | (REAR WPR) Задний дворник |
| F42 | (HORN) Звуковой сигнал |
| F44 | (REAR WPR PRK) Задний дворник |
| F45 | (A/C CLTCH) Муфта компрессора кондиционера |
| F46 | (N/A) Не применимо |
| F47 | ECM BATT-GAS ECM BATT-DSL |
| F49 | (HDLP HI LH) Левая фара, дальний свет |
| F50 | (N/A) Не применимо |
| F51 | (HDLP HI RH) Правая фара, дальний свет |
| F52 | NOX SOOT SNSR -DSL TRLR ST/TRN RT – TRLR |
| F53 | (N/A) Не применимо |
| F54 | (PEPS) Пассивный вход/ пассивный запуск (кнопка запуска) |
| F56 | CNSTR VENT SOL-GAS DEFC MDL-DSL |
| F57 | DEFC MDL |
| F58 | (TCM BATT) Блок управления трансмиссией |
| SF01 | (SPARE) Запасной предохранитель |
| SF02 | (SPARE) Запасной предохранитель |
| SF03 | (SPARE) Запасной предохранитель |
| SF04 | (SPARE) Запасной предохранитель |
| SF05 | (SPARE) Запасной предохранитель |
| SF06 | (SPARE) Запасной предохранитель |
| F48 | (GLOW PLUG) Свеча накаливания |
| F01 | (N/A) Не применимо |
| F05 | (N/A) Не применимо |
| F13 | (REAR WNDW DEFOG) Обогрев заднего стекла |
| F21 | E-BOOST PWR1 |
| F23 | (STRTR PINION) Система запуска |
| F59 | (N/A) Не применимо |
| F62 | (FUEL HTR DSL) Подогреватель топлива |
| F63 | (N/A) Не применимо |
| F04 | (FRT WPR) Передние дворники |
| F30 | (STRTR SOL) Система запуска |
| F37 | AUX OIL PUMP |
| F39 | (N/A) Не применимо |
| F43 | (PWR WNDW RT) Электростеклоподъемники |
| F55 | (PWR WNDW LT) Электростеклоподъемники |
| F60 | (DEF HTR) Обогрев заднего стекла |
| F61 | (N/A) Не применимо |
| K03 | RUN/CRNK |
| K04 | (REAR DEFOG) Обогрев заднего стекла |
| K06 | (STRTR PINION) Система запуска |
| K08 | (PT RLY) Реле силовой передачи |
| K09 | (FUEL HTR DSL) Подогреватель топлива |
| K01 | (N/A) Не применимо |
| K02 | (N/A) Не применимо |
| K05 | (STRTR SOL) Система запуска |
| K07 | (A/C CNTRL) Кондиционер |
| K10 | (N/A) Не применимо |
| K11 | (N/A) Не применимо |
Блок мощных основных предохранителей в виде плавких вставок установлен на плюсовой клемме аккумулятора.
Багажное отделение

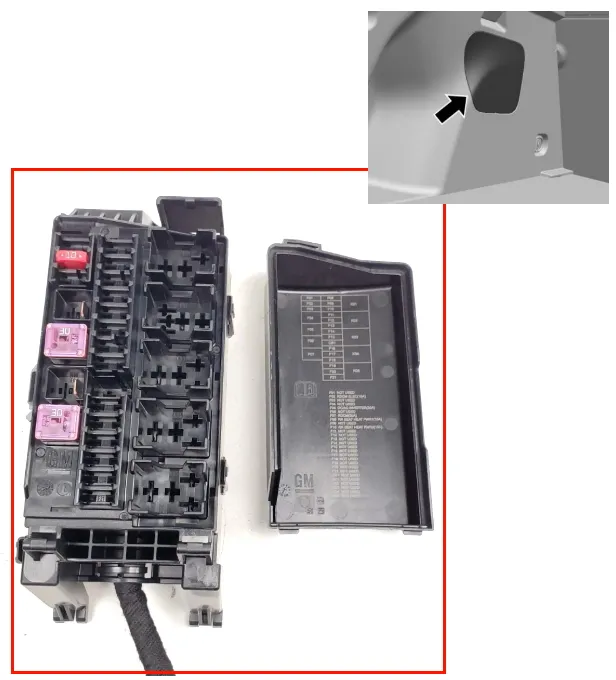

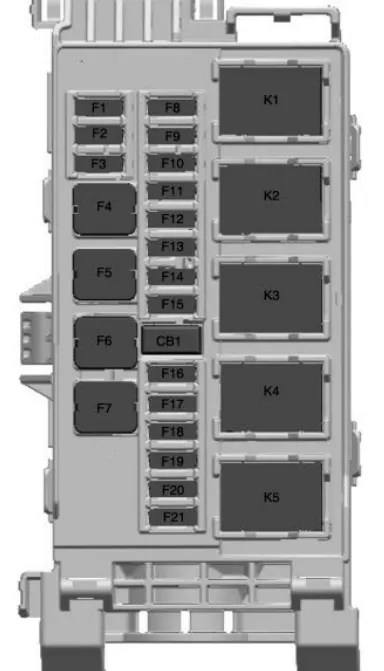

В багажном отделении на левой стороне, за обшивкой, находится еще один блок с предохранителями и реле.
| № | Обозначение |
|---|---|
| F01 | (N/A) Не применимо |
| F02 | (RDCM ELEC) Модуль управления задним приводом (электрический) |
| F03 | (N/A) Не применимо |
| F04 | (N/A) Не применимо |
| F05 | (DC/AC INVERTER) Розетка (преобразователь DC/AC) |
| F06 | (N/A) Не применимо |
| F07 | (RDCM) Модуль управления задним приводом |
| F08 | (RR SEAT HEAT PWR1) Подогрев задних сидений |
| F09 | (N/A) Не применимо |
| F10 | (RR SEAT HEAT PWR2) Подогрев задних сидений |
| F11 | (N/A) Не применимо |
| F12 | (N/A) Не применимо |
| F13 | (N/A) Не применимо |
| F14 | (N/A) Не применимо |
| F15 | (N/A) Не применимо |
| F16 | (N/A) Не применимо |
| F17 | (N/A) Не применимо |
| F18 | (N/A) Не применимо |
| F19 | (N/A) Не применимо |
| F20 | (N/A) Не применимо |
| F21 | (N/A) Не применимо |
| CB1 | (N/A) Не применимо |
| K01 | (N/A) Не применимо |
| K02 | (N/A) Не применимо |
| K03 | (N/A) Не применимо |
| K04 | (N/A) Не применимо |
| K05 | (N/A) Не применимо |
Частые вопросы: предохранители и реле Chevrolet TrailBlazer 3G (2019–2026)
Где находится блок предохранителей на Chevrolet TrailBlazer 3G (2019–2026)?
Где искать блоки на Chevrolet TrailBlazer 3G (2019–2026): (ST WHL HTR – -) Обогрев рулевого колеса; (SWC BKLT) Подсветка органов управления на рулевом колесе; (ESCL) Замок рулевой колонки. Назначение цепей и номиналы — в таблице на этой странице.
Не работает стеклоподъёмник на Chevrolet TrailBlazer 3G (2019–2026) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Chevrolet TrailBlazer 3G (2019–2026)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Chevrolet TrailBlazer 3G (2019–2026)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Chevrolet TrailBlazer 3G (2019–2026)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Chevrolet TrailBlazer 3G (2019–2026)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Chevrolet TrailBlazer 3G (2019–2026)?
Схема и таблица предохранителей Chevrolet TrailBlazer 3G (2019–2026) — на этой странице: Блоки в салоне, Блоки в моторном отсеке, Багажное отделение. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Chevrolet TrailBlazer 3G (2019–2026)?
На Chevrolet TrailBlazer 3G (2019–2026) обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
