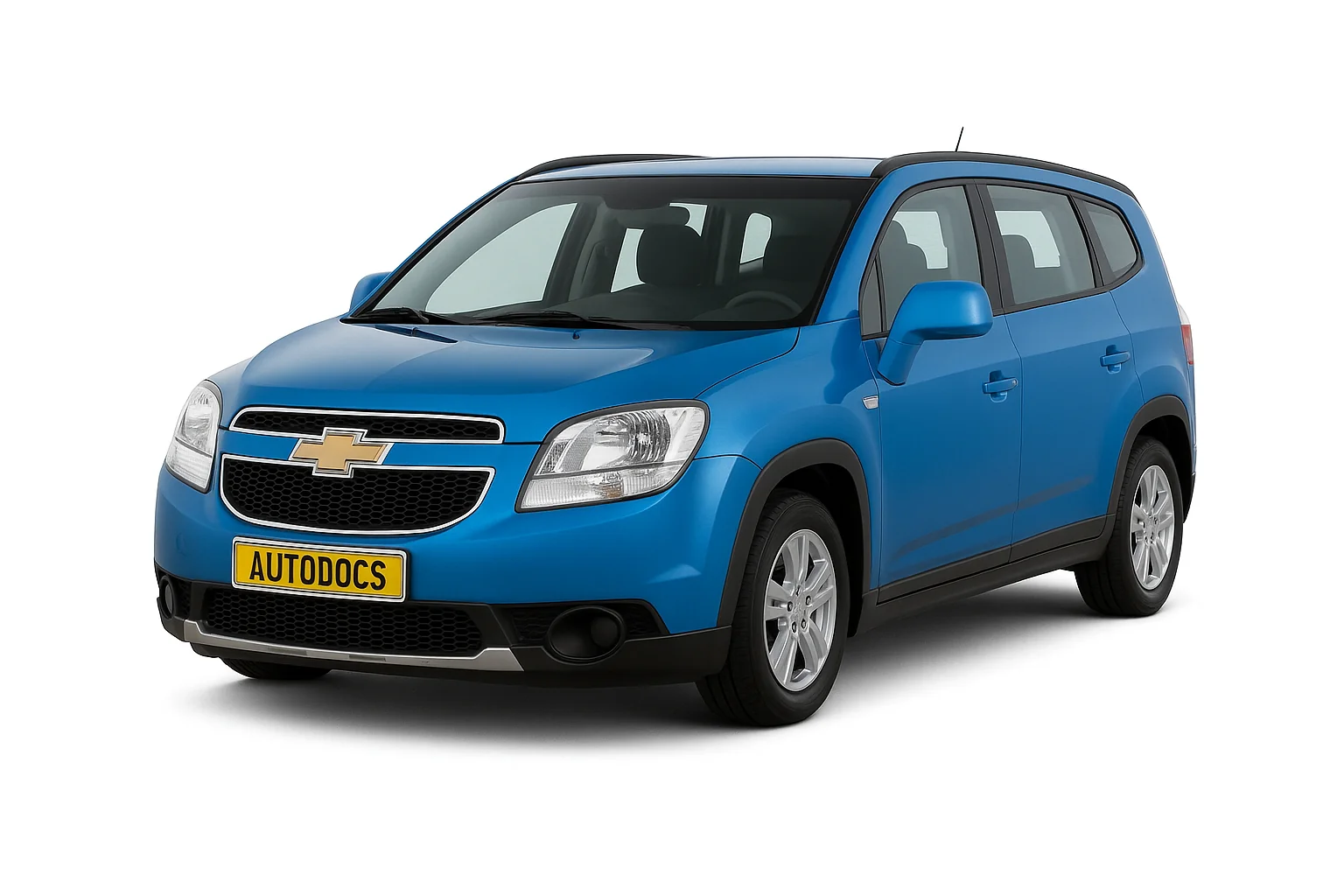

Chevrolet Orlando выпускался в 2010 и 2018 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Предохранители под капотом
Главный блок с реле с и предохранителями
Он расположен в левой части моторного отсека, рядом с аккумуляторном. Для доступа надо отодвинуть 3 защёлки на крышке и убрать её.
Возможны изменения либо отличия в данном материале и вашем автомобиле. При осмотре блока предохранителей обратите внимание на маркировочную таблицу на обратной стороне защитной крышки.
| № | A | Описание |
|---|---|---|
| 1 | 15 | Модуль управления коробкой передач |
| 2 | 15 | Модуль управления двигателем |
| 3 | – | Не используется |
| 5 | 15 | Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП |
| 6 | 30 | Реле стеклоочистителя ветрового стекла |
| 7 | – | Не используется |
| 8 | 15 | Топливные форсунки |
| 9 | 15 | Катушка зажигания, топливные форсунки |
| 10 | 15 | Модуль управления двигателем, датчик скорости вторичного вала КПП |
| 11 | 10 | Подогреваемые лямбда-датчики |
| 12 | 30 | Двигатель стартера |
| 13 | 7.5 | Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP) |
| 14 | – | Не используется |
| 15 | – | Не используется |
| 16 | 7.5 | Датчик качества воздуха |
| 17 | 5 | Модуль диагностики и контроля подушек безопасности |
| 18 | 10 | Модуль управления топливным насосом |
| 19 | – | Не используется |
| 20 | 20 | Реле топливного насоса |
| 21 | 30 | Двигатели привода окон, передняя дверь |
| 22 | – | Не используется |
| 23 | – | Не используется |
| 24 | 30 | Двигатели привода окон, передняя дверь |
| 25 | – | Не используется |
| 26 | 40 | Электронный блок управления тормозной системы (ЕВСМ) |
| 27 | 30 | Приемник устройства дистанционного управления блокировкой дверей |
| 28 | 40 | Сетка заднего антизапотевателя |
| 29 | – | Не используется |
| 30 | 15 | Электронный блок управления тормозной системы (ЕВСМ) |
| 31 | 20 | Контроллер кузова |
| 32 | 20 | Контроллер кузова |
| 33 | 30 | Модуль системы управления подогревом сиденья |
| 34 | 25 | Модуль управления потолочным люком |
| 35 | 30 | Аудиоусилитель |
| 36 | – | Не используется |
| 37 | 10 | Фара – правая дальнего света |
| 38 | 10 | Фара – левая дальнего света |
| 39 | – | Не используется |
| 40 | – | Не используется |
| 41 | – | Не используется |
| 42 | 20/30 | Реле вентилятора радиатора, электродвигатель вентилятора радиатора |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 30/40 | Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора |
| 46 | 10 | Реле охлаждающего вентилятора |
| 47 | 10 | Подогреваемые датчики кислорода, корпус дроссельной заслонки |
| 48 | 15 | Противотуманные фары, передние |
| 49 | – | Не используется |
| 50 | – | Не используется |
| 51 | 15 | Звуковой сигнал |
| 52 | 5 | Комбинация приборов |
| 53 | 10 | Внутреннее зеркало заднего вида |
| 54 | 5 | Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования |
| 55 | 7.5 | Переключатели окон, передний, переключатель зеркала |
| 56 | 15 | Насос омывателя лобового стекла |
| 57 | 15 | Модуль управления замком рулевой колонки |
| 58 | – | Не используется |
| 59 | 30 | Топливный подогреватель |
| 60 | 7.5 | Наружные зеркала заднего вида |
| 61 | – | Не используется |
| 62 | 10 | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| 63 | – | Не используется |
| 64 | 5 | Модуль диагностики и контроля подушек безопасности |
| 65 | – | Не используется |
| 66 | – | Не используется |
| 67 | 20 | Модуль управления топливным насосом |
| 68 | – | Не используется |
| 69 | 5 | Контроллер кузова |
| 70 | 5 | Датчик дождя |
| 71 | – | Не используется |
| Реле | ||
| R1 | Муфта компрессора кондиционера воздуха | |
| R2 | Стартер | |
| R3 | Вентилятор охлаждения | |
| R4 | Управление скоростью работы стеклоочистителя ветрового стекла | |
| R5 | Стеклоочиститель ветрового стекла | |
| R6 | Не используется | |
| R7 | Трансмиссия | |
| R8 | Топливный насос | |
| R9 | Средняя скорость 1 охлаждающего вентилятора | |
| R10 | Средняя скорость 2 охлаждающего вентилятора | |
| R11 | Не используется | |
| R12 | Управление скоростью вентилятора охлаждения (или в блоке реле – под капотом) | |
| R13 | Реле высокой скорости охлаждающего вентилятора | |
| R14 | Не используется | |
| R15 | Главное реле зажигания | |
| R16 | Реле подогревателя топлива | |
| R17 | Антизапотеватель заднего стекла | |
| Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока. | ||
| – | Реле звукового сигнала | |
| – | Реле насоса омывателя лобового стекла | |
| – | Реле передней противотуманной фары | |
| – | Реле дальнего света блок-фар | |
Блок с плавкими предохранителями высокой мощности
Он расположен на крышке аккумуляторной батареи.
| № | A | Расшифровка |
|---|---|---|
| 1 | 100 | Блок предохранителей – панель приборов |
| 2 | 100 | Блок предохранителей – панель приборов |
| 3 | 80 | Рулевой привод с электрическим усилителем (EPS) (NJ1) |
| 4 | – | Не используется |
| 5 | 250 | Блок плавких предохранителей – дополнительная батарея |
| 6 | 250/500 | Двигатель стартера |
Дополнительный блок с реле
В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.
| № | Назначение |
|---|---|
| 1 | Реле низкой скорости вентилятора системы охлаждения; |
| 2 | Реле низкой скорости вентилятора системы охлаждения; |
| 3 | Реле регулировки скорости вентилятора охлаждения. |
Блок с предохранителями в салоне орландо
Он расположен за перчаточным ящиком в приборной панели.
Для доступа надо сжать с боковых сторон, а потом потянуть, приподняв его вверх.
| № | A | Назначение |
|---|---|---|
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | 25 | Контроллер кузова |
| 4 | 20 | Радиоприемник |
| 5 | 7.5 | Модуль управления системы помощи при парковке, звукоизлучатель, подрулевой переключатель – центральная консоль, дисплей |
| 6 | 20 | Прикуриватель шевроле орландо |
| 7 | 20 | Розетка электропитания |
| 8 | 30 | Контроллер кузова |
| 9 | 30 | Контроллер кузова |
| 10 | 30 | Контроллер кузова |
| 11 | 40 | Модуль управления дверями, Электровентилятор |
| 12 | – | Не используется |
| 13 | 25 | Модуль системы управления подогревом сиденья |
| 14 | 7.5 | Колодка диагностики, штуцер подачи масла |
| 15 | 10 | Модуль диагностики и контроля подушек безопасности |
| 16 | 10 | Реле освобождения двери заднего отсека |
| 17 | 15 | Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе |
| 18 | – | Не используется |
| 19 | – | Не используется |
| 20 | – | Не используется |
| 21 | 15 | Комбинация приборов |
| 22 | 2 | Выключатель зажигания |
| 23 | 20 | Контроллер кузова |
| 24 | 20 | Контроллер кузова |
| 25 | – | Не используется |
| 26 | 20 | Вспомогательная розетка электропитания |
За передний прикуриватель отвечает предохранитель номер 6. Обратите внимание что за дополнительную заднюю розетку питания (задний прикуриватель) отвечает 26.
Реле внутри блока
- Реле отпирания двери багажника
- Логистический режим – реле 1
- Реле вспомогательного источника питания
Руководство по эксплуатации
Если вы не нашли ответ на свой вопрос либо просто хотите узнать больше информации, тогда предлагаем к обозрению книгу по обслуживанию и эксплуатации шевроле орландо в формате pdf: “скачать“.
Частые вопросы: предохранители и реле Chevrolet Orlando (2010–2018)
Где находится блок предохранителей на Chevrolet Orlando (2010–2018)?
Где искать блоки на Chevrolet Orlando (2010–2018): Модуль управления замком рулевой колонки; Управление скоростью вентилятора охлаждения (или в блоке реле – под капотом); Блок предохранителей – панель приборов; Рулевой привод с электрическим усилителем (EPS) (NJ1). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Chevrolet Orlando (2010–2018)?
Найдите позицию прикуривателя в таблице на странице Chevrolet Orlando (2010–2018) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Chevrolet Orlando (2010–2018)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Chevrolet Orlando (2010–2018)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Chevrolet Orlando (2010–2018)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Chevrolet Orlando (2010–2018)?
Схема и таблица предохранителей Chevrolet Orlando (2010–2018) — на этой странице: Предохранители под капотом, Блок с предохранителями в салоне орландо, Руководство по эксплуатации. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Chevrolet Orlando (2010–2018)?
На Chevrolet Orlando (2010–2018) обычно два блока: салонный и подкапотный, как указано в разделе «Предохранители под капотом». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Chevrolet Orlando (2010–2018)?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Chevrolet Orlando (2010–2018) и может привести к оплавлению жгута. Ставьте только значение из таблицы.
