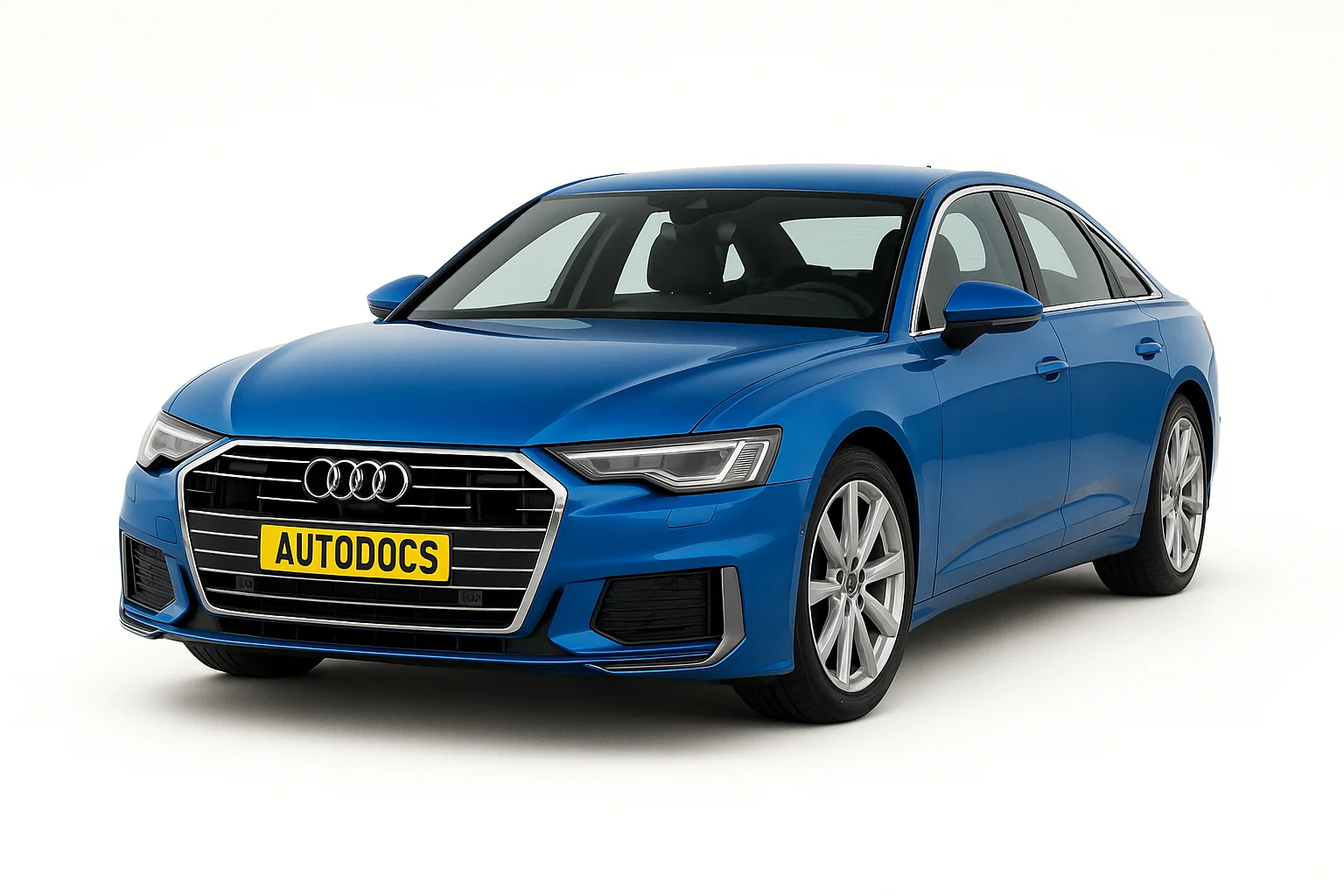

Audi A6 C8 представляет 5-е поколение модельного ряда Audi A6, которое выпускалось в 2018, 2019, 2020, 2020, 2021, 2022, 2022, 2023, 2024 и 2025 годах с обозначением Typ 4K. В этой статье мы представим описание предохранителей и реле Audi A6 C8 с диаграммами блоков предохранителей, их расположением и примерами фотографий исполнения. Мы выделим предохранитель, отвечающий за прикуриватель (USB-розетки).
Назначение предохранителей и реле может отличаться от показанных в зависимости от года выпуска и уровня электрооборудования вашего автомобиля.
Салон
Блок предохранителей слева
На левом торце приборной панели, за защитной крышкой, расположен блок предохранителей.
| № | Назначение |
|---|---|
| Панель предохранителей A (чёрная) | |
| A2 | Регулировка рулевой колонки |
| A3 | CD/DVD-плеер |
| A4 | Электроника рулевой колонки |
| A5 | Выключатель света, панели переключателей |
| A6 | Регулятор громкости |
| A7 | Приборная панель |
| A8 | Передний дисплей MMI (верхний/нижний) |
| A9 | Обогрев рулевого колеса |
| Панель предохранителей B (коричневая) | |
| B2 | Модуль управления мультимедийной системой MMI |
| B3 | Audi Music Interface, USB-подключение |
| B4 | Экран на лобовом стекле |
| B5 | Система климат-контроля, система ароматизации, ионизатор |
| B9 | Замок рулевой колонки |
Блок предохранителей в районе ног
Для доступа к блоку предохранителей снимите крышку (модели с правым рулём). Используйте плоскую отвёртку, чтобы снять крышку крепёжного винта, затем ослабьте винт и снимите крышку (модели с левым рулём).
| № | Обозначение |
|---|---|
| Панель предохранителей A (чёрная) | |
| A1 | 2018-2019: Не используется; |
| 2020-2023: Нагреватель каталитического нейтрализатора | |
| A2 | Компоненты двигателя |
| A3 | Компоненты двигателя |
| A4 | Компоненты двигателя |
| A5 | Датчик стоп-сигнала |
| A6 | 2018-2019: Компоненты двигателя; |
| 2020-2024: Клапаны двигателя, регулировка распредвала | |
| A7 | Компоненты двигателя |
| A8 | Компоненты двигателя |
| A9 | 2018-2020: Компоненты двигателя |
| 2021-2024: Компоненты двигателя, 48V водяной насос, 48V генератор трансмиссии | |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | 2018-2019: Запуск двигателя; |
| 2020-2024: Компоненты двигателя, 48V водяной насос, 48V генератор трансмиссии, 12V генератор трансмиссии | |
| A12 | Компоненты двигателя, клапаны двигателя, опора двигателя |
| A13 | Вентилятор радиатора |
| A14 | 2018-2019: Модуль управления двигателем; |
| 2020-2024: Модуль управления двигателем, топливные форсунки | |
| A15 | 2018-2020: Датчики двигателя |
| 2021-2024: Датчики двигателя, катушки зажигания, датчики кислорода | |
| A16 | Топливный насос |
| Панель предохранителей B (красная) | |
| B1 | Система противоугонной сигнализации |
| B2 | Модуль управления двигателем |
| B3 | Поясничная поддержка слева спереди |
| B5 | Сирена |
| B6 | Стояночный тормоз |
| B7 | Шлюзовой модуль управления (диагностика) |
| B8 | 2018-2019: Освещение салона; |
| 2020-2024: Модуль управления электроникой крыши | |
| B9 | Модуль управления системами помощи водителю |
| B10 | Модуль управления подушками безопасности |
| B11 | Электронная система стабилизации (ESC), Антиблокировочная система (ABS) |
| B12 | Диагностический разъём, датчик света/дождя |
| B13 | Система климат-контроля |
| B14 | Модуль управления правой передней дверью |
| B15 | Компрессор климат-контроля, электроника кузова |
| B16 | Модуль управления дополнительной батареей, резервуар давления тормозной системы |
| Панель предохранителей C (красная) | |
| C1 | Катушки зажигания двигателя |
| C3 | 2018-2019: Не используется; |
| 2020-2024: Высоковольтный обогрев, компрессор | |
| C5 | Опора двигателя |
| C6 | Автоматическая коробка передач |
| C7 | Приборная панель |
| C8 | Вентилятор свежего воздуха системы климат-контроля |
| C9 | Модуль управления дворниками лобового стекла |
| C10 | Динамическое рулевое управление |
| C11 | Запуск двигателя |
| C12 | 2018-2019: Не используется; |
| 2020: Автоматическая коробка передач | |
| 2021-2024: Насос жидкости автоматической коробки передач | |
| Панель предохранителей D (чёрная) | |
| D1 | Обогрев передних сидений |
| D2 | Дворники лобового стекла |
| D3 | Электроника левой фары |
| D4 | Панорамная стеклянная крыша |
| D5 | Модуль управления левой передней дверью |
| D6 | Розетки |
| D7 | Модуль управления правой задней дверью |
| D8 | Модуль управления полным приводом (quattro) |
| D9 | Электроника правой фары |
| D10 | Система омывателя лобового стекла/фар |
| D11 | Модуль управления левой дверью багажника |
| D12 | Парковочный отопитель |
| Панель предохранителей E (коричневая) | |
| E1 | 2018-2019: Вентиляция сидений, подогрев сидений, зеркало заднего вида, система климат-контроля, элементы управления задним климат-контролем; |
| 2020-2024: Вентиляция сидений, электроника сидений, зеркало заднего вида, элементы управления задним климат-контролем, диагностический разъём, антенна дорожной информации (TMC) | |
| E2 | 2018-2019: Система климат-контроля; |
| 2020-2024: Модуль управления электросистемой автомобиля, шлюзовой модуль управления | |
| E3 | Звуковой актуатор/настройки звука выхлопа |
| E4 | Клапан нагрева трансмиссии |
| E5 | Запуск двигателя |
| E7 | Активная педаль газа |
| E8 | Система ночного видения, активная стабилизация крена |
| E9 | Адаптивный круиз-ассистент, передний радар |
| E11 | Помощь при пересечении перекрёстков, системы помощи водителю |
Рядом с блоком могут быть установлены дополнительные предохранители и реле, например, блок управления регулировкой сиденья и рулевой колонки с памятью и т.д.
Багажное отделение
В багажном отделении, возле спинки сиденья с левой стороны, под защитной крышкой установлен ещё один блок с предохранителями и реле.
| № | Обозначение |
|---|---|
| Панель предохранителей A (чёрная) | |
| A1 | 2021-2022: Терморегуляция |
| A3 | Натяжитель ремня безопасности заднего сиденья со стороны пассажира |
| A4 | Натяжитель ремня безопасности заднего сиденья со стороны водителя |
| A5 | Пневмоподвеска |
| A6 | Автоматическая коробка передач |
| A7 | Задний сдвижной люк, задний спойлер |
| A8 | Обогрев задних сидений |
| A9 | 2018-2019: Центральный замок, задние фонари; |
| 2020: Левый задний фонарь | |
| 2021-2024: Модуль управления комфортом, левый задний фонарь | |
| A10 | Натяжитель ремня безопасности переднего сиденья со стороны водителя |
| A11 | 2018-2019: Центральный замок, задняя шторка; |
| 2020: Центральный замок крышки багажника, лючок топливного бака, крышка багажника | |
| 2021-2024: Центральный замок крышки багажника, лючок топливного бака, солнцезащитный козырёк, крышка багажника | |
| A12 | Модуль управления крышкой багажника |
| Панель предохранителей B (красная) | |
| B1 | 2018-2019: Не используется; |
| 2020: Модуль управления стабилизацией подвески | |
| B2 | 2018-2019: Не используется; |
| 2020: Сервисный разъединитель | |
| B4 | 2018-2019: Не используется; |
| 2020: Электродвигатель | |
| 2021-2024: Система электропривода, силовая электроника | |
| B5 | 2018-2020: Тормозная система |
| 2021-2024: Тормозная система, система усилителя тормозов | |
| B6 | 2018-2019: Не используется; |
| 2020-2022: Водяной насос высоковольтной батареи | |
| B7 | 2018-2019: Не используется; |
| 2020: Гибридный климат-контроль салона с дистанционным управлением | |
| 2021: Вспомогательный климат-контроль | |
| B8 | 2018-2019: Не используется; |
| 2020: Компрессор гибридной системы кондиционирования | |
| 2021-2022: Компрессор системы климат-контроля | |
| B9 | Модуль управления дополнительной батареей |
| B10 | 2018-2019: Не используется; |
| 2020-2024: Гибридная высоковольтная батарея | |
| B11 | 2018-2019: Не используется; |
| 2020-2024: Зарядное устройство гибридной батареи | |
| B14 | 2018-2019: Не используется; |
| 2020-2024: Термостат, водяной насос | |
| B15 | 2018-2019: Не используется; |
| 2020-2024: Модуль управления терморегуляцией | |
| B16 | 2018-2019: Не используется; |
| 2020: Шлюз | |
| Панель предохранителей C (коричневая) | |
| C1 | Модуль управления системами помощи водителю |
| C2 | 2018-2020: Телефонный модуль Audi, антенна на крыше |
| 2021-2024: Телефонный модуль Audi | |
| C3 | 2018-2019: Поясничная поддержка справа спереди; |
| 2020-2021: Электроника переднего сиденья, поясничная поддержка справа спереди | |
| 2022: Поясничная поддержка справа | |
| C4 | Система бокового ассистента |
| C5 | 2018-2019: Не используется; |
| 2020-2021: Панель управления задней системой климат-контроля | |
| 2022: Панель дистанционного управления задними сиденьями | |
| C6 | Система контроля давления в шинах |
| C7 | Система экстренного вызова |
| C8 | 2018-2019: Не используется; |
| 2020-2024: Радио парковочного отопителя, управление топливным баком | |
| C9 | Рычаг селектора автоматической коробки передач |
| C10 | ТВ-тюнер, модуль управления коммуникациями и телематикой |
| C11 | Открытие/запуск автомобиля (NFC) |
| C12 | Домофон |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Центральный замок, задние фонари |
| C16 | Натяжитель ремня безопасности переднего сиденья со стороны пассажира |
| Панель предохранителей D (чёрная) | |
| D1-D16 | Не назначены |
| Панель предохранителей E (красная) | |
| E2 | 2021-2022: Внешняя антенна |
| E3 | Система выхлопа, звуковой привод, выход кондиционера |
| E4 | Панель управления задней системой климат-контроля |
| E5 | Правый свет прицепа, регулировка правого заднего сиденья |
| E7 | Прицепное устройство |
| E8 | Левый свет прицепа, регулировка правого заднего сиденья |
| E9 | Розетка прицепа, высоковольтная батарея |
| E10 | Спортивный дифференциал полного привода |
| E11 | Обработка выхлопа |
| E12 | 48 V генератор |
Дополнительные элементы
| № | Назначение |
|---|---|
| A | 15A Регулировка переднего пассажирского сиденья с блоком управления памятью (правый руль) |
| B | |
| C | 30A Реле обогрева заднего стекла |
| D | 40A Электроника компрессора адаптивной подвески |
| E | – |
| F | – |
