Audi 80/90 B3 — семейство автомобилей Audi 80 и Audi 90 с кузовным обозначением B3, выпускавшийся в 1987, 1988, 1989, 1990 и 1991 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi 80/90 B3. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
Приведённые таблицы являются универсальными. На определенных моделях Audi 80 и Audi 90 могут отсутствовать некоторые узлы либо отдельные системы. Также возможно частичное несовпадение указанных предохранителей и номиналов с установленными предохранителями на Вашей машине. Сверяйте с Вашим описанием на задней стороне защитной крышки.
Общее расположение электронных блоков управления в салоне
| № | Назначение |
|---|---|
| 1 | Бортовой компьютер/ блок автоматической диагностики систем автомобиля; |
| 2 | Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic; |
| 3 | Электронный блок управления кондиционером; |
| 4 | Датчик положения (высоты) автомобиля над уровнем моря; |
| 5 | Электронный блок управления зажиганием; |
| 6 | Зуммер выключения автоматического режима работы коробки передач; |
| 7 | Панель управления кондиционером; |
| 8 | Реле питания электропривода сидений. |
| 9 | Электронный блок управления электроприводом сидений; |
| 10 | Дополнительный монтажный блок; |
| 11 | Блок активации подушки безопасности; |
| 12 | Подушка безопасности; |
| 13 | Электронный блок управления автоматической коробки передач; |
| 14 | Прерыватель аварийной световой сигнализации (указателей поворота); |
| 15 | Контактные разъемы системы диагностики; |
| 16 | Контактный разъем противотуманных фар. |
В Audi 80/90 B3 есть два основных блока реле и предохранителей. Один находится под капотом, около дворников. Второй под приборной панелью в салоне.
Монтажный блок реле в салоне
| № | Расшифровка для автомобилей выпущенные до 1989 года |
|---|---|
| 1 | Реле ABS |
| 2 | Реле сигнализатора не пристегнутого ремня безопасности |
| 3 | Реле системы внутреннего освещения |
| 4 | Реле муфты кондиционера |
| 5 | — |
| 6 | Реле фар головного освещения |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | Реле обратного тока (электроприводов сидений и зеркал заднего вида) |
| 13 | Реле обогревателя сиденья переднего пассажира |
| 14 | Реле обогревателя сиденья водителя |
| 15 | Реле электропривода люка и стеклоподъёмников |
| 16 | Реле электропривода люка и стеклоподъёмников |
| 17 | — |
| 18 | — |
| № | Расшифровка для автомобилей выпущенные после 1989 года |
|---|---|
| 1 | Реле ABS |
| 2 | Реле сигнализатора не пристегнутого ремня безопасности |
| 3 | Реле системы внутреннего освещения |
| 4 | Реле муфты кондиционера |
| 5 | Реле очистителя/ омывателя ветрового стекла* |
| 6 | Реле фар головного освещения |
| 7 | — |
| 8 | — |
| 9 | Реле автоматической блокировки переключения передач |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Реле обогревателя сиденья переднего пассажира |
| 14 | Реле обогревателя сиденья водителя |
| 15 | Реле электропривода люка и стекло подъёмников |
| 16 | Реле электропривода люка и стекло подъёмников |
| 17 | Реле световой сигнализации противоугонной системы |
| 18 | Реле обратного тока (электроприводов сидений и зеркал заднего вида) |

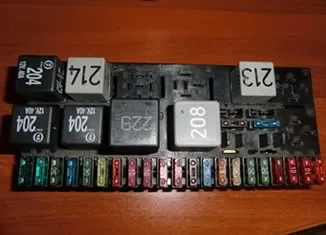

Центральная распределительная панель предохранителей
Данный блок располагается в задней части моторного отсека.
На снятой крышке (7) центрального коммутатора в краткой форме (6) отображено возможное расположение реле и предохранителей. Там же находятся маленькие пластмассовые плоскогубцы для отсоединения предохранителей. Внутри центрального коммутатора видны различные реле (1), штекеры для диагностических приборов (2), предохранители 1–21 (3), а также дополнительные предохранители 23-32 (4). Далее размещены четыре запасных предохранителя (5).
Таблица для моделей Audi 80, 90 до 1989 г.
| № | A | Элементы защищаемой цепи |
|---|---|---|
| 1 | 15 | Лампы противотуманного света фар головного освещения и задних фонарей |
| 2 | 15 | Прерыватель аварийной световой сигнализации |
| 3 | 25 | Звуковой сигнал, лампы сигнала торможения |
| 4 | 15 | Лампы освещения салона, лампа освещения багажного отделения, предохранитель прикуривателя ауди 80 90, лампа освещения зеркала в солнцезащитном козырьке, бортовой компьютер, магнитола |
| 5 | 30 | Вентилятор охлаждения двигателя |
| 6 | 5 | Лампы габаритного и стояночного света правого заднего фонаря |
| 7 | 5 | Лампы габаритного света и стояночного света левого заднего фонаря |
| 8 | 10 | Лампа дальнего света правой фары головного освещения, контрольная лампа включения дальнего света фар |
| 9 | 10 | Лампа дальнего света левой фары головного освещения |
| 10 | 10 | Лампа ближнего света правой фары головного освещения |
| 11 | 10 | Лампа ближнего света левой фары головного освещения |
| 12 | 15 | Комбинация приборов, лампы света заднего хода, бортовой компьютер, блок системы самодиагностики, Электронный блок управления антиблокировочной системой тормозов, Электронный блок управления блокировкой дифференциала |
| 13 | 15 | Топливный насос. |
| 14 | 5 | Лампы освещения номерного знака, моторного отсека и вещевого ящика, лампы освещения комбинации приборов |
| 15 | 25 | Электродвигатель очистителя ветрового стекла, вентилятор охлаждения двигателя, Электронный блок управления кондиционером, лампы указателей поворота |
| 16 | 30 | Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 17 | 30 | Электродвигатель вентилятора (нагнетателя) системы вентиляции салона |
| 18 | 5 | Электропривод зеркал заднего вида |
| 19 | 10 | Центральный замок |
| 20 | 30 | Выключатель (первой ступени) вентилятора охлаждения двигателя, Электронный блок управления вентилятором при работающем двигателе |
| 21 | 25 | Задний прикуриватель |
| 22 | — | |
| 23 | 30 | Электродвигатели регулировки положения сиденья водителя, блок памяти положения сиденья водителя |
| 24 | 10 | Электронный блок управления системы KE-Jetronic или Motronic |
| 25 | 30 | Обогреватели сидений |
| 26 | — | |
| 27 | — | |
| 28 | 15 | Электронный блок управления системы Motronic |
| 29 | 5 | Резерв |
| Реле | ||
| I | Реле противотуманного света фар | |
| II | Реле вентилятора охлаждения двигателя (высокая частота вращения) | |
| III | Реле включения вентилятора охлаждения двигателя при неработающем двигателе | |
| IV | — | |
| V | Разгрузочное реле | |
| VI | Реле кондиционера | |
| VII | Реле звукового сигнала | |
| VIII | Реле автоматической коробки передач | |
| IX | Реле прерывистого режима работы очистителя и омывателя ветрового стекла | |
Список для моделей Audi 80, 90 с 1989 г.
| № | A | Элементы защищаемой цепи |
|---|---|---|
| 1 | 15 | Противотуманные фары, задние противотуманные фары |
| 2 | 15 | Аварийная световая сигнализация |
| 3 | 30 | Звуковой сигнал, обогреваемые сиденья |
| 4 | 15 | Часы, освещение багажного отсека, косметическое зеркало, лампа для чтения, розетка/прикуриватель, бортовой компьютер, полноавтоматический кондиционер, радио, система автопроверки (Auto-Check-System) |
| 5 | 30 | Вторая ступень скорости вентилятора системы охлаждения |
| 6 | 5 | Правые задний габаритный огонь, передний габаритный огонь |
| 7 | 5 | Левые задний габаритный огонь, передний габаритный огонь |
| 8 | 10 | Дальний свет правой фары, индикатор дальнего света |
| 9 | 10 | Дальний свет левой фары |
| 10 | 10 | Ближний свет справа, двигатель регулирования угла наклона фар справа |
| 11 | 10 | Ближний свет слева, двигатель регулирования угла наклона фар слева |
| 12 | 15 | Комбинация приборов, фара заднего хода, система автопроверки (Auto-Check-System), АКП, блокировка дифференциала, бортовой компьютер, система регулирования, скорости движения, лампочка освещения салона с задержкой выключения, электронный термовыключатель, функционирование вентилятора системы охлаждения после прекращения работы двигателя |
| 13 | 15 | Топливный насос |
| 14 | 5 | Лампочка освещения номерного знака, освещение приборов, освещение моторного отсека, освещение вещевого ящика, автоматический кондиционер |
| 15 | 25 | Указатели поворота, стеклоочистители, насос системы омывания стекол, подогрев форсунок системы омывания стекол, вентилятор системы охлаждения (блок управления включением вентилятора системы охлаждения после прекращения работы двигателя), кондиционер |
| 16 | 30 | Обогрев заднего стекла, обогрев внешних зеркал заднего вида |
| 17 | 30 | Вентилятор, автоматический кондиционер |
| 18 | 5/15 | Электрическое регулирование внешних зеркал заднего вида, омыватель заднего стекла (универсал) |
| 19 | 10 | Система замков с центральным управлением, отопление цилиндров механизма открашивать дверей, сигнализация |
| 20 | 30 | Первая ступень вентилятора системы охлаждения, включение вентилятора после прекращения работы двигателя |
| 21 | 10 | Самостоятельная диагностика/подключение диагностического прибора |
| 22 | — | Свободен |
| 23 | — | Свободен |
| 24 | — | Свободен |
| 25 | 5 | Отопление лямбда-зонда |
| 26 | 30 | Розетка прицепа |
| 27 | 10 | Система зажигания/впрыска |
| 28 | 10 | Система зажигания/впрыска |
| 29 | 10 | Стоп-сигнал |
| 30 | 5 | Система регулирования скорости движения в сочетании с автоматической коробкой передач, АБС, блокировкой дифференциала |
| 31 | 15 | Система регулирования скорости движения в сочетании с автоматической коробкой передач, АБС, блокировкой дифференциала |
| 32 | 10 | Система зажигания/впрыска |
| Реле | ||
| 1 | Реле противотуманного света фар | |
| 2 | Запасной | |
| 3 | Реле включения вентилятора охлаждения | |
| 4 | Реле омывателя фар головного освещения | |
| 5 | Разгрузочное реле | |
| 6 | Реле вентилятора охлаждения двигателя | |
| 7 | Реле звукового сигнала | |
| 8 | Реле автоматической коробки передач | |
| 9 | Реле прерывистого режима работы очистителя и омывателя ветрового стекла | |
| 10 | Реле топливного насоса | |
| 11 | Реле вентилятора охлаждения двигателя | |
Электрические стеклоподъёмники, электрический люк и электрическая регулировка сиденья снабжены автоматическими предохранителями, которые после устранения неисправности автоматически включаются снова.
Книга по ремонту и обслуживанию
Хотите узнать больше, скачайте бесплатно книгу по ремонту и эксплуатации Ауди 80 б3: “скачать”
Частые вопросы: предохранители и реле Audi 80/90 B3 (1987–1991)
Где находится блок предохранителей на Audi 80/90 B3 (1987–1991)?
Где искать блоки на Audi 80/90 B3 (1987–1991): Панель управления кондиционером; Электродвигатель вентилятора (нагнетателя) системы вентиляции салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi 80/90 B3 (1987–1991)?
Найдите позицию прикуривателя в таблице на странице Audi 80/90 B3 (1987–1991) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Audi 80/90 B3 (1987–1991) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Audi 80/90 B3 (1987–1991)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi 80/90 B3 (1987–1991)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi 80/90 B3 (1987–1991)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi 80/90 B3 (1987–1991)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi 80/90 B3 (1987–1991)?
Схема и таблица предохранителей Audi 80/90 B3 (1987–1991) — на этой странице: Общее расположение электронных блоков управления в салоне, Монтажный блок реле в салоне, Центральная распределительная панель предохранителей. Сохраните страницу — номиналы соответствуют штатной комплектации.
