Audi Q8 выпускался в 2018, 2019, 2020, 2021, 2022, 2023 годах. После этого в 2024 году модель получила рестайлинг. В этом посте вы найдете описание предохранителей Audi Q8 со схемами блоков, их расположением и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличаться от представленных и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Блоки в салоне
Блок предохранителей слева

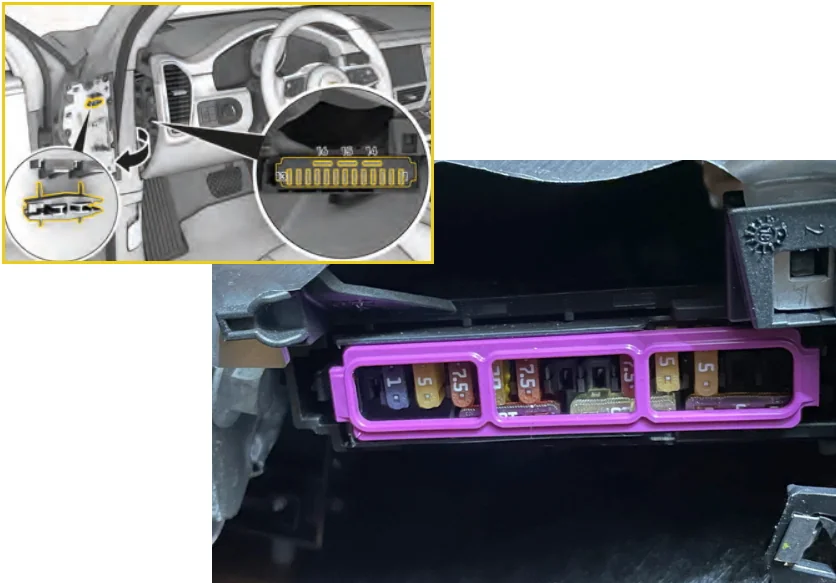

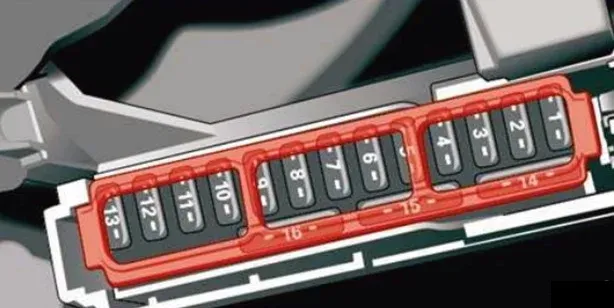

На левом торце панели приборов, за защитной крышкой, расположен блок предохранителей.
| № | Назначение |
|---|---|
| 1 | – |
| 2 | Audi phone box,соединительная антенна антенна |
| 3 | Система климат-контроля, система ароматизации |
| 4 | Проекционный дисплей |
| 5 | Audi music interface, USB подключение |
| 7 | Замок рулевой колонки |
| 8 | Верхний/нижний дисплей |
| 9 | Комбинация приборов |
| 10 | DVD-привод |
| 11 | Выключатель света, панели переключателей |
| 12 | Электроника рулевой колонки |
| 13 | Регулятор громкости |
| 14 | Блок управления мультимедийной системой MMI |
| 15 | Регулировка рулевой колонки |
| 16 | Обогрев рулевого колеса |
Блок предохранителей в ногах
Автомобили с левым рулем
Для доступа к блоку необходимо снять защитную крышку. Снимите крышку крепежного винта с помощью плоской отвертки, затем открутите винт и снимите крышку.

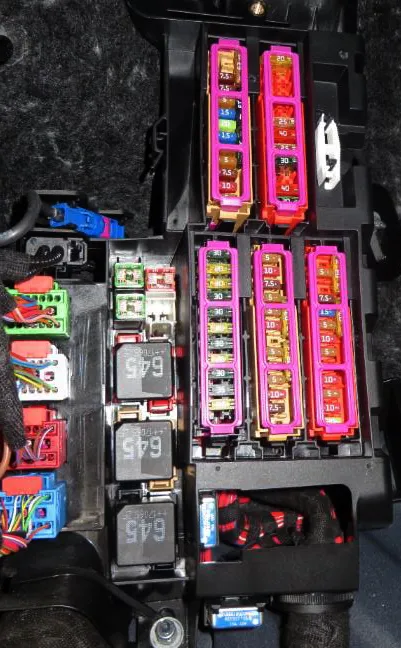

Сам блок предохранителей будет выглядеть примерно так.

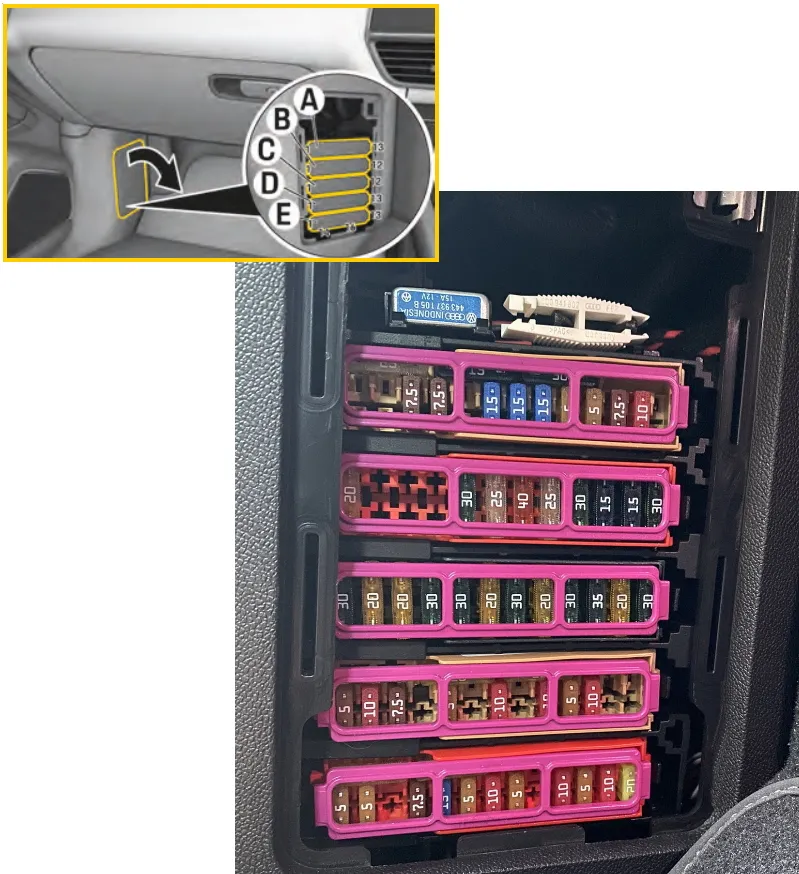

Автомобили с правым рулем
| № | Общее назначение |
|---|---|
| Блок предохранителей SA (коричневый) | |
| A1 | Нагрев катализатора, регулировка распредвала. |
| A2 | Датчик массового расхода воздуха, подогреваемые кислородные датчики |
| A3 | Подогрев двигателя, топливные форсунки, выпускные заслонки |
| A4 | Насос горячей воды, выпускные заслонки, NOX датчик, датчик твердых частиц, датчик биодизеля |
| A5 | Датчик стоп-сигнала |
| A6 | Клапаны двигателя |
| A7 | Подогреваемый кислородный датчик, датчик массового расхода воздуха |
| A8 | Насос высокого давления, опора двигателя |
| A9 | Компоненты двигателя, реле двигателя |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | Насос охлаждающей жидкости 48V, стартер-генератор 48V, стартер-генератор 12V |
| A12 | Клапаны двигателя |
| A13 | Охлаждение двигателя |
| A14 | Блок управления приводной системой |
| A15 | Подогреваемые кислородные датчики |
| A16 | Топливный насос |
| Блок предохранителей SB (красный) | |
| B1 | Катушки зажигания |
| B3 | Отопитель 48 вольт |
| B4 | Электрический компрессор |
| B5 | Опора двигателя |
| B6 | Блок управления омывателем ветрового стекла |
| B7 | Панель приборов |
| B8 | Вентилятор климат-контроля |
| B9 | Блок управления системой помощи водителю |
| B10 | Блок управления экстренным вызовом и связью |
| B11 | Запуск двигателя, электромагнитная муфта |
| B12 | Правая фара |
| Блок предохранителей SC (черный) | |
| C1 | Обогрев передних сидений |
| C2 | Стеклоочистители |
| C3 | Электроника левой фары |
| C4 | Панорамная стеклянная крыша |
| C5 | Блок управления левой передней дверью |
| C6 | Розетки (прикуриватель) |
| C7 | Блок управления правой задней дверью |
| C8 | Левая фара |
| C9 | Электроника правой фары |
| C10 | Блок управления омывателем ветрового стекла/фар |
| C11 | Блок управления левой задней дверью |
| C12 | Автономный отопитель |
| Блок предохранителей SD (коричневый) | |
| D1 | Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель климат-контроля, диагностический разъем, антенна информации о трафике (TMC) |
| D2 | Блок управления бортовой сетью, диагностический интерфейс |
| D3 | Генератор звука |
| D4 | Клапан охлаждения трансмиссионной жидкости |
| D5 | Запуск двигателя, электропривод |
| D8 | Ассистент ночного видения, активная стабилизация кренов |
| D9 | Адаптивный круиз-ассистент, датчики передних колес |
| D10 | Внешний генератор звука |
| D11 | Ассистент пересечения перекрестка, системы помощи водителю |
| D12 | Правая фара |
| D13 | Левая фара |
| D15 | USB подключение |
| D16 | Подготовка для развлекательной системы задних сидений |
| Блок предохранителей SE (красный) | |
| E1 | Охранная сигнализация |
| E2 | Блок управления двигателем |
| E3 | Электронные передние сиденья, поясничная поддержка |
| E4 | Рычаг селектора автоматической коробки передач |
| E5 | Звуковой сигнал |
| E6 | Ручной тормоз |
| E7 | Диагностический интерфейс |
| E8 | Блок управления электроникой крыши |
| E9 | Стартер-генератор 48 вольт |
| E10 | Блок управления подушками безопасности |
| E11 | Электронная система стабилизации (ESC), Антиблокировочная система тормозов (ABS) |
| E12 | Диагностический разъем датчика света/дождя |
| E13 | Система климат-контроля |
| E14 | Блок управления правой передней дверью |
| E15 | Компрессор климат-контроля |
| E16 | Резервуар давления тормозной системы |

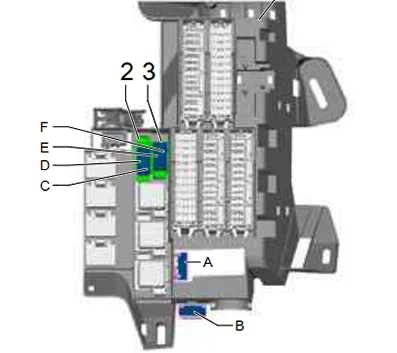

Дополнительные защитные элементы могут быть установлены рядом с блоком предохранителей.
| № | A | Назначение |
|---|---|---|
| A | 15 | Блок управления регулировкой сиденья и рулевой колонки с памятью |
| B | 15 | Блок управления регулировкой переднего пассажирского сиденья с памятью |
| C | 40 | Блок управления ABS |
| D | 40 | Блок управления ABS |
| E | – | |
| F | 50 | Вспомогательный гидравлический насос трансмиссии |
Рядом с аккумулятором может быть установлен блок предохранителей высокой мощности.
Багажное отделение

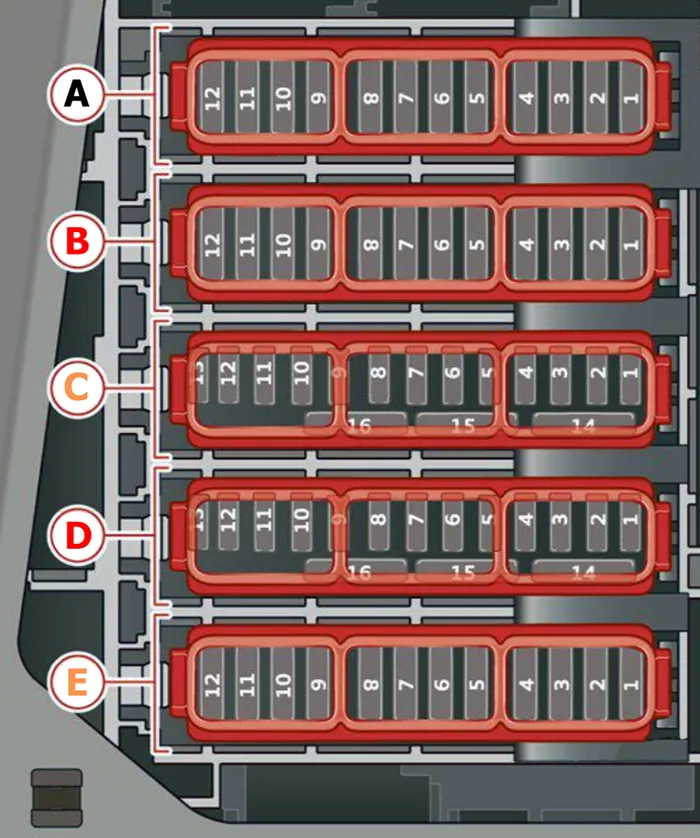

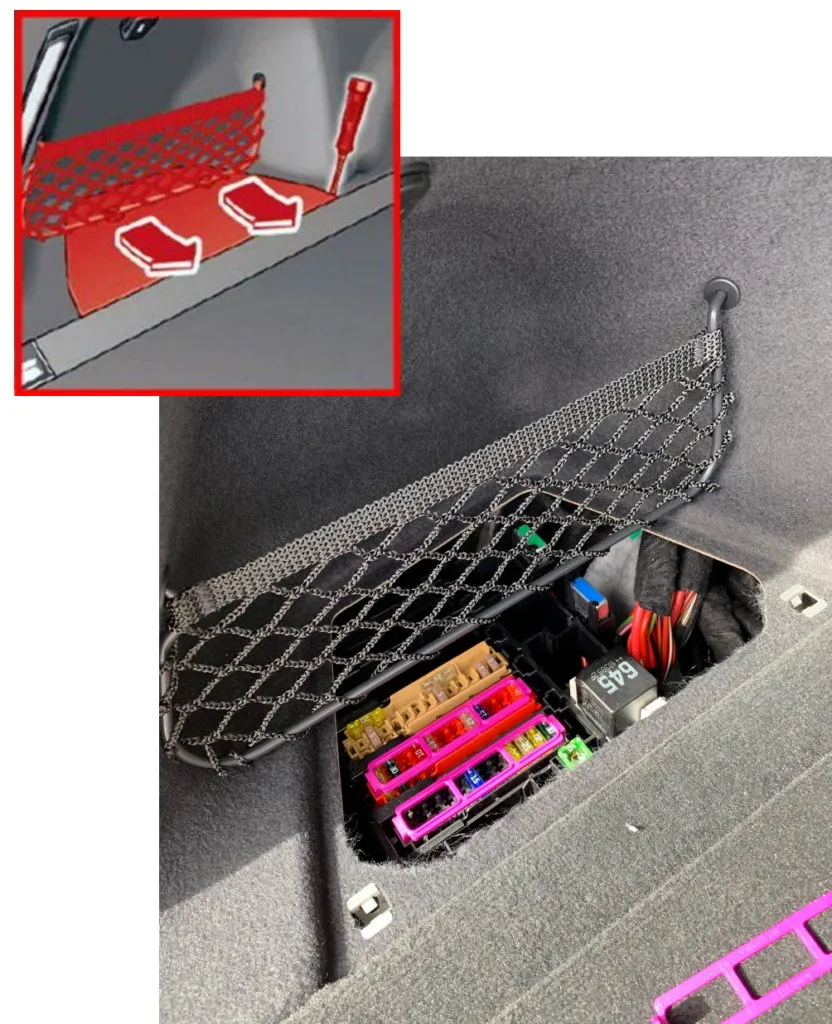

В багажном отделении с левой стороны, под защитной крышкой, установлен еще один блок с предохранителями и реле.
| № | Описание |
|---|---|
| Блок предохранителей A (черный) | |
| A1 | Высоковольтный отопитель, термоменеджмент |
| A5 | Пневмоподвеска/управление подвеской |
| A6 | Блок управления автоматической коробкой передач |
| A7 | Обогрев задних сидений, управление задним климат-контролем |
| A8 | Регулировка сидений третьего ряда |
| A9 | Левый задний фонарь |
| Блок управления комфортной системой, левый задний фонарь | |
| A10 | Натяжитель ремня безопасности переднего водительского сиденья |
| A11 | Центральный замок крышки багажника, крышки топливного бака, крышки багажника |
| A12 | Блок управления крышкой багажника |
| Блок предохранителей B (красный) | |
| B1 | Вентилятор заднего климат-контроля |
| B2 | Усилитель звука |
| B3 | Очистка выхлопных газов, звуковой актуатор |
| B4 | Панель управления задним климат-контролем |
| B5 | Правый свет фаркопфа |
| B6 | Мотор позиционирования фаркопа |
| B7 | Расцепление фаркопа |
| B8 | Левый свет фаркопфа |
| B9 | Розетка фаркопа |
| B10 | Спортивный дифференциал Allroad |
| B11 | Очистка выхлопных газов |
| B12 | Натяжитель ремня безопасности заднего водительского сиденья |
| Блок предохранителей C (коричневый) | |
| C1 | Блок управления системой помощи водителю |
| C2 | Телефонный модуль Audi |
| C3 | Электроника переднего сиденья, правая поясничная поддержка |
| Правая поясничная поддержка | |
| C4 | Ассистент бокового интервала |
| C5 | Подготовка системы развлечений для задних сидений |
| C6 | Система контроля давления в шинах |
| C7 | Внешняя антенна |
| C8 | Радио автономного отопления, топливный модуль |
| C10 | TV-тюнер, блок управления обменом данными и телематикой |
| C11 | Блок управления авторизацией удобного доступа и запуска |
| C12 | Открыватель гаражных ворот |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Блок управления правым задним фонарем комфортной системы |
| C15 | Натяжитель ремня безопасности заднего сиденья, сторона пассажира |
| C16 | Натяжитель ремня безопасности переднего сиденья, сторона пассажира |
| Блок предохранителей D (красный) | |
| D1 | Активная стабилизация кренов |
| D2 | Высоковольтная батарея |
| D3 | Насос охлаждающей жидкости высоковольтной батареи |
| D4 | Блок управления силовой электроникой |
| D5 | Вакуумный усилитель тормозов |
| D6 | Трансформатор напряжения |
| D7 | Запуск двигателя |
| D8 | Компрессор климат-контроля |
| D9 | Блок управления вспомогательной батареей |
| D10 | Высоковольтная батарея |
| D11 | Система зарядки |
| D12 | Радио дополнительного отопления и кондиционирования |
| D14 | Контроль температуры, насосы охлаждающей жидкости |
| D15 | Модуль термоменеджмента |
| Блок предохранителей E (коричневый) | |
| E7 | Обогрев передних сидений |
| E9 | Очистка выхлопных газов |
| E10 | Обогрев задних сидений, управление задним климат-контролем |
| E12 | Очистка выхлопных газов |
Дополнительные элементы
| № | A | Назначение |
|---|---|---|
| A | 15 | Блок управления регулировкой переднего пассажирского сиденья с памятью (правый руль) |
| B | – | |
| C | 30 | Реле обогрева заднего стекла |
| D | 40 | Электроника компрессора адаптивной подвески |
| E | – | |
| F | – |
