Audi A6 C6 — третье поколение модели Audi A6 (4F), выпускавшийся в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A6 C6. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
Приведенный материал является универсальным и подходит для всех автомобилей на базе Audi A6 C6 – S6 – Allroad. Варианты расположения предохранителей зависят от комплектации и года выпуска автомобиля. Сверяйте с вашим описанием в инструкции к автомобилю.
Блок предохранителей с левой стороны панели приборов
Расположен с левой стороны на панели приборов. Для доступа уберите защитную крышку.
Точное описание предохранителей сверяйте с представленным на обратной стороне защитной крышки.
| № | A | Описание |
|---|---|---|
| 1 | Резервный | |
| 2 | Резервный | |
| 3 | 5 | управление двигателем |
| 4 | 5 | сенсор уровня масла |
| 5 | 5 | кондиционер |
| 6 | 5 | электронная система динамической стабилизации (ESP), сенсор сцепления |
| 7 | 5 | штекер системы диагностики |
| 8 | 5 | блок управления HomeLink |
| 9 | 5 | автоматически экранируемое внутреннее зеркало заднего вида |
| 10 | 5 | поддержание дистанции (adaptive cruise control) |
| 11 | 5 | автономный отопитель |
| 12 | 10 | штекер системы диагностики |
| 13 | 10 | модуль переключателей рулевой колонки |
| 14 | 5 | выключатель сигнала торможения |
| 15 | 10 | комбинация приборов |
| 16 | 10 | телефон, телематика, мобильный телефон |
| 17 | 10 | электронная система динамической стабилизации (ESP) |
| 18 | 5 | электроника левой фары |
| 19 | 5 | сенсор дождя |
| 20 | 5 | обогреваемые жиклеры стеклоомывателя |
| 21 | 5 | антенный усилитель |
| 22 | отсутствует | |
| 23 | 5 | электромеханический стояночный тормоз |
| 24 | отсутствует | |
| 25 | отсутствует | |
| 26 | отсутствует | |
| 27 | отсутствует | |
| 28 | отсутствует | |
| 29 | отсутствует | |
| 30 | отсутствует | |
| 31 | 15 | выключатель фары заднего хода, трансмиссия multitronic, компонент двигателя |
| 32 | 30 | интеллигентный модуль мощности водителя (освещение пространства для ног и передние фары, звуковой сигнал, стеклоочиститель, электрическая регулировка рулевой колонки) |
| 33 | 25 | интеллигентный модуль мощности водителя (освещение слева) |
| 34 | 25 | интеллигентный модуль мощности водителя (освещение справа) |
| 35 | 20 | автономный отопитель |
| 36 | 30 | устройство чистки фар |
| 37 | 25 | электронная система динамической стабилизации (ESP) |
| 38 | 30 | стеклоочиститель |
| 39 | 15 | блок управления левой дверью |
| 40 | 25 | звуковой сигнал / MMI-дисплей |
| 41 | 40 | вентилятор отопителя |
| 42 | 30 | блок управления электронным замком зажигания/ электрической регулировкой рулевой колонки |
| 43 | отсутствует | |
| 44 | 15 | блок управления advanced key / подушка безопасности |
Кронштейн с реле в салоне автомобиля

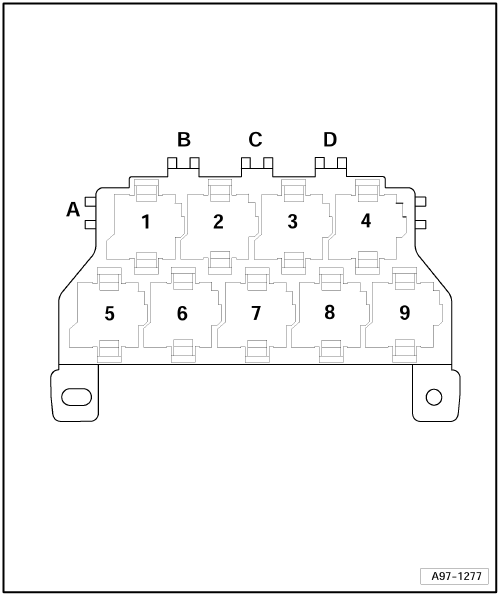

Данный блок элементов располагается под приборной панелью, немного левее руля. Все элементы расположены на специально кронштейне держателе.
| № | Обозначение |
|---|---|
| A | Предохранитель блока управления ABS 1 -S123- (40A) |
| B | Резервный |
| C | Резервный |
| D | Резервный |
| 1 | Реле питания (клемма 15) -J329- |
| 2 | Реле омывателя фары -J39- |
| 3 | Резервный |
| 4 | Реле стартера -J53- |
| 5 | Реле питания (клемма 75x) -J694- (до 04.2005) |
| 6 | Реле стартера 2 -J695- |
| 7 | Реле сигнала -J4- |
| 7 | Реле электропитания (клемма 75x) -J694- (с 05.2005) |
| 8 | Резервный |
| 9 | Резервный |
Блок предохранителей с правой стороны панели приборов
Находится соответственно с правой стороны приборной панели.
| № | A | Описание |
|---|---|---|
| блок предохранителей (черный) | ||
| 1 | 5 | телепаспорт (в некоторых экспортных странах) |
| 2 | 20 | передний прикуриватель |
| 3 | 5 | система контроля давления воздуха в шинах |
| 4 | отсутствует | |
| 5 | 15 | интеллигентный модуль мощности переднего пассажира (отпирание вещевого ящика) |
| 6 | 15 | блок управления правой дверью |
| 7 | 20 | сдвигаемая панель крыши |
| 8 | 10 | органы управления кондиционером |
| 9 | 30 | обогрев передних сидений |
| 10 | 5/10 | коммуникация |
| 11 | 15 | регулирование дорожного просвета |
| 12 | 5 | коммуникация |
| блок предохранителей (коричневый) | ||
| 1 | 20 | топливный насос с электроприводом |
| 2 | 5 | автомобильный телефон (Bluetooth) |
| 3 | отсутствует | |
| 4 | отсутствует | |
| 5 | 5 | регулирование дорожного просвета |
| 6 | 5 | кулиса переключения автоматической коробки передач/ выключатель сцепления |
| 7 | 5 | помощь при парковке (acoustic parking system) |
| 8 | 5 | блок управления Gateway |
| 9 | 5 | автоматический регулятор угла наклона фар (вспомогательный свет фар), электроника правой фары |
| 10 | 5 | подушка безопасности |
| 11 | 5 | обогрев задних сидений |
| 12 | отсутствует | |
За передний прикуриватель отвечает предохранить номер 2 в черном ряду в противном случае смотрите блок в багажном отделении.
Блок предохранителей и реле в багажном отделении ауди а6 с6
Данный блок находится слева под обшивкой, там где находится домкрат. Подробнее в видео.
| № | A | Защищаемая цепь |
|---|---|---|
| Черный блок предохранителей | ||
| 1 | 30 | Digital/ Signal Processing (DSP)/ BOSE усилитель |
| 2 | 5 | MMI, антенный усилитель |
| 3 | 30 | Электромеханический стояночный тормоз, левый мотор |
| 4 | 30 | Электромеханический стояночный тормоз, правый мотор |
| 5 | 20 | Розетка в багажнике |
| 6 | 5 | Аккумулятор – система распределения питания |
| 7 | 20 | Блок интеллектуального распределения питания (свет справа) |
| 8 | 5 | Блок интеллектуального распределения питания сзади |
| 9 | 30 | Блок интеллектуального распределения питания сзади (свет слева) |
| 10 | 35 | Стеклоподъемники (правая сторона автомобиля) |
| 11 | 5/20 | Модели с левосторонним расположением органов рулевого управления: помощь при парковке. Модели с правосторонним расположением органов рулевого управления: передний прикуриватель |
| 12 | 20 | Задний прикуриватель |
| Коричневый блок предохранителей | ||
| 1 | 5 | Видеокамера парковки задним ходом |
| 2 | 30 | Дверь багажника с электроприводом |
| 3 | 30 | Дверь багажника с электроприводом |
| 4 | 20 | Дверь багажника с электроприводом |
| 5 | 5 | Антенный усилитель |
| 6 | 5 | ТВ-тюнер |
| 7 | 5 | Блок интеллектуального распределения питания (комфорт) |
| 8 | 20 | Автономный отопитель |
| 9 | 5 | Цифровой тюнер |
| 10 | 15 | Блок управления тягово – сцепным устройством |
| 11 | 15 | Тягово – сцепное устройство (левый фонарь) |
| 12 | 15 | Тягово – сцепное устройство (правый фонарь) |
| Реле | ||
| 8 | Реле обогревателя заднего стекла | |
| 9 | с 2006: Реле топливного насоса дополнительного отопителя | |
| 10 | Реле топливного насоса | |
