Audi Q7 este un crossover de dimensiuni complete, care este produs în prezent. În acest material este prezentată descrierea tuturor cutiilor de siguranțe și relee pentru Audi Q7, precum și locația acestora și schemele pentru vehiculele produse în anii 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 și 2015. După această perioadă, vehiculul a suferit un restyling.
Cuprins
- Cuta de siguranțe din panoul frontal, stânga
- Cuta de siguranțe din panoul frontal, dreapta
- Cuta de relee și siguranțe din centrul panoului frontal
- Cuta de relee și siguranțe din compartimentul de bagaje
- Cuta de relee și siguranțe de sub scaunul șoferului
- Cuta din compartimentul motor (sub capotă)
- Siguranța brichetei
- Ghid de întreținere

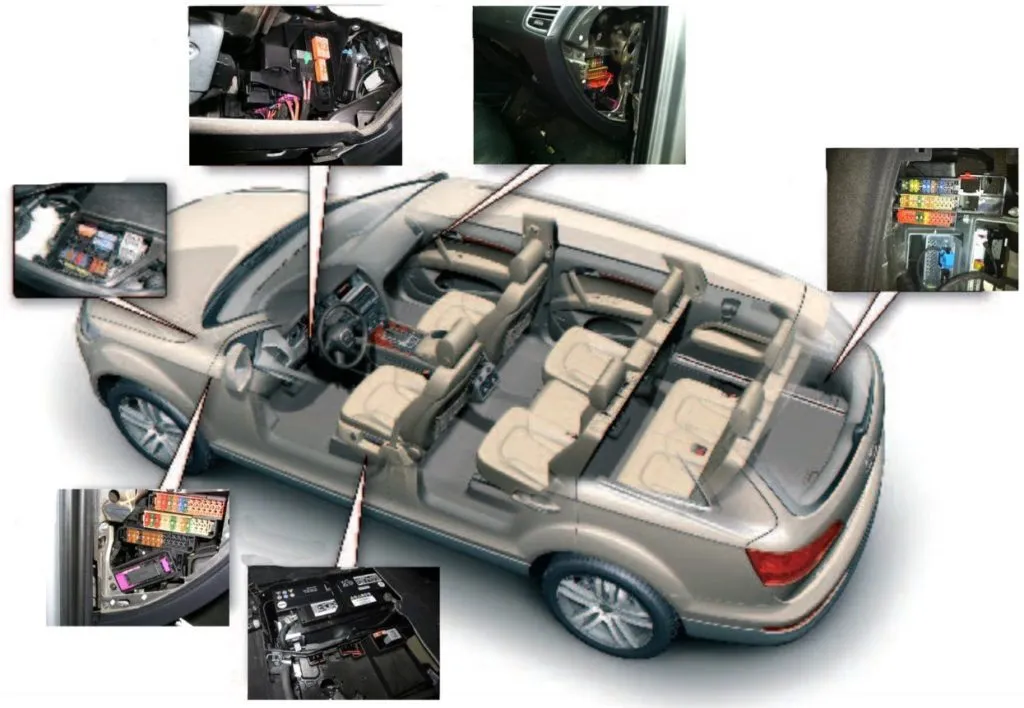

Locațiile cutiilor
Publicitate
- Cutia de siguranțe din panoul frontal (stânga) -SB-;
- Cutia de siguranțe din panoul frontal (dreapta) -SC-;
- Cutia de relee și siguranțe din centrul panoului frontal;
- Unitatea de comandă a rețelei de bord –J519-;
- Cutia de relee și siguranțe din compartimentul de bagaje, dreapta –SF-;
- Cutia de relee și siguranțe de sub scaunul șoferului -SD-;
- Cutia de relee și siguranțe a blocului de comutație;
Cuta de siguranțe din panoul frontal, stânga
Descrierea schemei
| Nr. | A |
Funcție/ componentă |
|---|---|---|
| A | – | Nu se utilizează |
| B | 10 | Siguranța principală pentru echipamente suplimentare -S245- |
| C | – | Nu se utilizează |
| D | – | Nu se utilizează |
| Cuta de siguranțe 1 | ||
| 1 | 5 | Până în iunie 2010: Nu se utilizează Din iunie 2010: Stabilizator de tensiune -J532- |
| 2 | 5 | Până în iunie 2010: Nu se utilizează Din iunie 2010: Releu oglindă retrovizoare cu amortizare automată -J910- |
| 3 | 7,5 | Până în iunie 2010: Nu se utilizează Din iunie 2010: Unitatea de comandă pentru electronica de informare 1 -J794- |
| 4 | 5 | Până în iunie 2010: Unitatea de comandă a sistemului de control al presiunii în pneuri -J502- |
| 5 | 20 | Unitatea de comandă a încălzitorului suplimentar -J364- |
| 6 | 10 | LHD: Comutator pentru reglarea suportului lombar al scaunului șoferului -E176- |
| 6 | 10 | RHD: Comutator pentru reglarea suportului lombar al scaunului față pasager -E177- |
| 7 | 35 | LHD: Unitatea de comandă a ușii șoferului -J386- Motorul electric al geamului electric al ușii șoferului -V147- Unitatea de comandă a ușii stângi spate -J388- Motorul electric al geamului electric al ușii stângi spate -V26- |
| 7 | 35 | RHD: Unitatea de comandă a ușii pasagerului față -J387- Motorul electric al geamului electric al ușii drepte spate -V27- Motorul electric al geamului electric al ușii pasagerului față -V148- |
| 8 | 15 | LHD: Unitatea de comandă a ușii șoferului -J386- Unitatea de comandă a ușii stângi spate -J388- (până în mai 2008) |
| 8 | 15 | RHD: Unitatea de comandă a ușii pasagerului față -J387- Unitatea de comandă a ușii drepte spate -J389- |
| 9 | 5 | Până în mai 2008: Unitatea de comandă a sistemului de gestionare a energiei electrice -J644- Din iunie 2010: Unitatea de comandă a sistemului de control al presiunii în pneuri -J502- |
| 10 | 30 | LHD: Unitatea de comandă a sistemului de control al accesului și pornire a motorului -J518- Comutator de acces și autorizare pornire motor -E415- |
| 10 | 5 | RHD: Reproducător media în poziția 1 -R118- (până în iunie 2009) Reproducător media în poziția 2 -R119- (până în iunie 2009) CD-changer -R41- (până în mai 2010) Reproducător Mini-disc -R153- (până în iunie 2009) Video-recorder și player DVD -R129- (până în iunie 2009) Player DVD -R7- (din iunie 2009 până în mai 2010) Conector pentru surse audio externe -R199- (din noiembrie 2006 până în iunie 2009) |
| 11 | 10 | LHD: Unitatea de comandă a coloanei de direcție -J527- |
| 11 | 10 | RHD: Panoul de comandă și indicare Climatronic în partea din spate a habitaclului -E265- Unitatea de comandă a ventilatorului de aer proaspăt pentru partea din spate a habitaclului -J391- |
| 12 | 5 | LHD: Senzor sistem de securitate habitaclu -G273- Sirenă autonomă -H12- |
| 12 | 5 | RHD: Unitatea centrală de comandă a sistemului de confort -J393- |
| Cuta de siguranțe 2 | ||
| 1 | – | Nu se utilizează |
| 2 | – | Nu se utilizează |
| 3 | 15 | Până în iunie 2009: Nu se utilizează Din iunie 2009: Unitatea de comandă a ventilării scaunului stânga față -J800- |
| 4 | 30 | Unitatea de comandă a motorului electric al ștergătoarelor -J400- Motorul electric al ștergătoarelor -V- |
| 5 | 5 | Senxor ploaie și lumină -G397- |
| 6 | 25 | Releu semnal sonor tonal dublu -J4- Semnal sonor de înaltă frecvență -H2- Semnal sonor de joasă frecvență -H7- |
| 7 | 30 | LHD: Unitatea de comandă a rețelei de bord -J519- |
| 7 | 25 | RHD; din iunie 2010: Priza 12 V 3 -U19- Priza 12 V 4 -U20- |
| 8 | 25 | LHD: Unitatea de comandă a rețelei de bord -J519- |
| 8 | 20 | RHD: Brichetă -U1- |
| 9 | 25 | LHD: Unitatea de comandă a rețelei de bord -J519- |
| 9 | 25 | RHD: Priza 12 V -U5- Priza 12 V 2 -U18- |
| 10 | 10 | LHD: Unitatea de comandă a panoului de instrumente -J285- (până în mai 2010) Interfața de diagnostic a magistralei de date -J533- Panoul de indicare din panoul de instrumente -Y24- (până în mai 2010) |
| 10 | 10 | RHD: Unitatea de comandă Climatronic -J255- Unitatea de comandă a ventilatorului de aer proaspăt -J126- |
| 11 | 30 | Releu spălare faruri -J39- |
| 12 | 10 | Conector, 16-pini -T16- , conector de diagnostic |
| Cuta de siguranțe 3 | ||
| 1 | 10 | Farul stânga |
| 2 | 5 | Unitatea de comandă a sistemului de reglare a distanței -J428- Elementul de încălzire al senzorului sistemului de reglare a distanței (ADR) -Z47- |
| 3 | 5 | Vedere directă, Japonia Panou de indicare -J145- Buton panou de indicare -E506- Releu electrovană de închidere lichid de răcire -J541-2) Electrovana de închidere a lichidului de răcire al încălzitorului -N279-2) |
| 4 | 10 | Lane-Departure-Warning Unitatea de comandă a asistentului de menținere a benzii -J759- Încălzire parbriz pentru asistentul de menținere a benzii -Z67- |
| 5 | 10 / 51) | LHD: Unitatea de comandă a dispozitivului de semnalizare -J616- (până în iunie 2009) Panoul de comandă pentru semnale speciale -E507- (până în iunie 2009) Kit pentru conectarea sistemului multimedia (9WM)(din noiembrie 2007) |
| 5 | 5 | RHD: Kit pentru conectarea sistemului multimedia (9WM)(din noiembrie 2007) |
| 6 | 5 | LHD: Unitatea de comandă a coloanei de direcție -J527- Unitatea de comandă a sistemului de autorizare a accesului și pornire a motorului -J518- Comutator iluminare -E1- Unitatea centrală de comandă a sistemului de confort -J393- Unitatea de comandă pentru recunoaștere remorcă -J345- Unitatea de comandă a sistemului de control al presiunii în pneuri -J502- (7K6)(din iunie 2008) |
| 6 | 5 | RHD: Încălzire scaun stânga spate -Z10- Încălzire spătar scaun stânga spate -Z11- Încălzire scaun dreapta spate -Z12- Încălzire spătar scaun dreapta spate -Z13- |
| 7 | 5 | Senxor nivel și temperatură ulei motor -G266- |
| 8 | 5 | Conector, 16-pini -T16- , conector de diagnostic |
| 9 | 5 | Oglindă retrovizoare cu amortizare automată -Y7- |
| 10 | 5 | Unitatea de comandă pentru deschidere poartă garaj -J530- Panoul de comandă a sistemului de deschidere poartă garaj -E284- |
| 11 | 5 | Interfața de diagnostic a magistralei de date -J533- |
| 11 | 5 | Unitatea de comandă a airbag-urilor -J234- |
| 12 | 5 | LHD: Regulator corector faruri -E102- Servomotor corector far stânga -V48- Servomotor corector far dreapta -V49- |
| 12 | 5 | RHD: Senzor calitate aer -G238- Panoul de comandă și indicare Climatronic în partea din spate a habitaclului -E265- Unitatea de comandă Climatronic -J255- |
1) Din noiembrie 2007
2) Doar pentru vehicule cu motor 6 cilindri generația 2
LHD – vehicule cu volan pe stânga
RHD – vehicule cu volan pe dreapta
Cuta de siguranțe din panoul frontal, dreapta
Publicitate
Destinația elementelor
| Nr. | A | Funcție/componentă |
|---|---|---|
| A | 5 | Siguranța unității de comandă a zgomotului caroseriei -S348- |
| B | 5 | Din iunie 2008: Siguranța compartimentului răcit -S340- |
| C | – | Nu se utilizează |
| D | – | Nu se utilizează |
| Cuta de siguranțe 1 | ||
| 1 | 20 | Încălzire scaun stânga spate -Z10- Încălzire spătar scaun stânga spate -Z11- Încălzire scaun dreapta spate -Z12- Încălzire spătar scaun dreapta spate -Z13- |
| 2 | 10 | Până în mai 2010: Unitatea de comandă a cutiei de viteze automate -J217- (0AT) |
| 2 | 5 | Unitatea de comandă a cutiei de viteze automate -J217- (09D)(până în mai 2010) Amplificator telefon mobil -R86- (din iunie 2010) Unitatea de comandă pentru dispozitivul de citire carduri -J676- (din iunie 2010) Suport telefon -R126- (din iunie 2010) |
| 3 | 30 | Încălzire scaun stânga față -Z45- Încălzire scaun dreapta față -Z46- |
| 3 | 15 | RHD; din iunie 2009: Unitatea de comandă a scaunului dreapta față cu încălzire -J799- |
| 4 | 20 | Unitatea de comandă ABS -J104- |
| 5 | 15 | LHD: Unitatea de comandă a ușii pasagerului față -J387- Unitatea de comandă a ușii drepte spate -J389- (până în mai 2008) |
| 5 | 15 | RHD: Unitatea de comandă a ușii șoferului -J386- Unitatea de comandă a ușii stângi spate -J388- |
| 6 | 25 | LHD: Priza 12 V 3 -U19- Priza 12 V 4 -U20- |
| 6 | 25 | RHD; până în mai 2010: Priza 12 V 3 -U19- Priza 12 V 4 -U20- |
| 6 | 30 | RHD; din iunie 2010: Unitatea de comandă a rețelei de bord -J519- |
| 7 | 10 | LHD: Comutator pentru reglarea suportului lombar al scaunului față pasager -E177- RHD: Comutator pentru reglarea suportului lombar al scaunului șoferului -E176- |
| 8 | 20 | LHD: Brichetă -U1- |
| 8 | 25 | RHD: Unitatea de comandă a rețelei de bord -J519- |
| 9 | 25 | LHD: Priza 12 V -U5- Priza 12 V 2 -U18- |
| 9 | 25 | RHD: Unitatea de comandă a rețelei de bord -J519- |
| 10 | 10 | LHD: Unitatea de comandă Climatronic -J255- Unitatea de comandă a ventilatorului de aer proaspăt -J126- |
| 10 | 10 | RHD: Până în iunie 2010: Unitatea de comandă a panoului de instrumente -J285- Din iunie 2010: Interfața de diagnostic a magistralei de date -J533- |
| 11 | 5 | Până în iunie 2010: Comutator lumini de stop -F- (până în mai 2008) Comutator pe pedala de frână -F47- (până în mai 2008) Unitatea de comandă ABS -J104- (până în mai 2008) |
| 11 | 15 | Din iunie 2010: Compartiment răcit -J698- |
| 12 | 15 | Unitatea de comandă a rețelei de bord 2 -J520- |
| Cuta de siguranțe 2 | ||
| 1 | 10 | Farul dreapta |
| 2 | 5 | Unitatea de comandă a sistemului de reglare a gardei la sol -J197- |
| 3 | 5 | Kit pentru instalare telefon mobil (9ZD) |
| 4 | 5 | Unitatea de comandă a asistentului de schimbare a benzii -J769- Unitatea de comandă 2 a asistentului de schimbare a benzii -J770- |
| 5 | 5 | Releu de decuplare lumini de stop -J508- Comutator pedala ambreiaj -F36- (până în iunie 2009) |
| 6 | 5 | Unitatea de comandă a cutiei de viteze automate -J217- |
| 20 | Unitatea de comandă a cutiei de viteze automate -J217- (09D) | |
| 7 | 5 | Unitatea de comandă ABS -J104- |
| 8 | 5 | Comutator multifuncțional -F125- Comutator Tiptronic -F189- Unitatea de comandă a senzorilor selectorului -J587- |
| 9 | 5 | Unitatea de comandă a asistentului de parcare -J446- Unitatea de comandă a camerei de supraveghere exterioară -J928- (din iunie 2012; LHD) |
| 10 | 5 | LHD: Unitatea de comandă a airbag-urilor -J234- RHD: Interfața de diagnostic a magistralei de date -J533- |
| 11 | 5 | LHD: Comutator cu reglare pentru scaunul stânga spate cu încălzire -E128- Comutator cu reglare pentru scaunul dreapta spate cu încălzire -E129- |
| 11 | 5 | RHD: Unitatea de comandă a coloanei de direcție -J527- Unitatea de comandă a sistemului de autorizare a accesului și pornire a motorului -J518- Comutator iluminare -E1- Unitatea centrală de comandă a sistemului de confort -J393- Unitatea de comandă pentru recunoaștere remorcă -J345- |
| 12 | 5 | LHD: Senzor calitate aer -G238- Panoul de comandă și indicare Climatronic în partea din spate a habitaclului -E265- Unitatea de comandă Climatronic -J255- |
| 12 | 5 | RHD: Regulator corector faruri -E102- Servomotor corector far stânga -V48- Servomotor corector far dreapta -V49- |
| Cuta de siguranțe 3 | ||
| 1 | 15 | Până în mai 2007: Motorul electric al ștergătorului lunetei -V12- Din iunie 2008: Compartiment răcit -J698- |
| 1 | 10 | Din iunie 2010: Unitatea de comandă a panoului de instrumente -J285- |
| 2 | 5 | Până în iunie 2010: Rezistorul de încălzire al injectorului stânga -Z20- Rezistorul de încălzire al injectorului dreapta -Z21- Din iunie 2010: Unitatea de comandă a camerei de marșarier -J772- |
| 3 | 30 | LHD: Nu se utilizează RHD: Unitatea de comandă a rețelei de bord -J519- |
| 3 | 5 | Din iunie 2010: Player DVD -R7-1) CD-changer -R41-1) |
| 4 | 5 | Din iunie 2009: Display al panoului frontal de comandă, indicare și informare -J685- |
| 5 | 5 | Până în iunie 2009: Dispozitiv transceiver telefon -R36- Până în mai 2010: Suport telefon -R126- Unitatea de comandă pentru dispozitivul de citire carduri -J676- |
| 5 | 10 / 15 | Din iunie 2010: Unitatea de comandă a cutiei de viteze automate -J217- |
| 6 | 15 | Unitatea de comandă a panoului frontal de comandă, indicare și informare -J523- Amplificator de antenă -R24- |
| 6 | 7,5 | Până în iunie 2009: Unitatea de comandă a panoului frontal de comandă, indicare și informare -J523- Până în mai 2010: Unitatea de comandă pentru electronica de informare 1 -J794- |
| 6 | 30 | Din iunie 2010: Releu pompă hidraulică cutie de viteze -J510-1) Unitatea de comandă a pompei hidraulice suplimentare -J922-1) |
| 7 | 20 | Unitatea de comandă a trapei culisante -J245- |
| 8 | 20 | Unitatea de comandă a trapei culisante spate -J392- |
| 9 | 20 | Unitatea de comandă a jaluzelei de plafon -J394- |
| 10 | 5 | LHD: Reproducător media în poziția 1 -R118- (până în iunie 2009) Reproducător media în poziția 2 -R119- (până în iunie 2009) CD-changer -R41- (până în mai 2010) Player DVD -R7- (până în mai 2010) Reproducător Mini-disc -R153- (până în iunie 2009) Video-recorder și player DVD -R129- (până în iunie 2009) Conector pentru surse audio externe -R199- (din noiembrie 2006 până în iunie 2009) |
| 10 | 30 | RHD: Unitatea de comandă a sistemului de control al accesului și pornire a motorului -J518- Comutator de acces și autorizare pornire motor -E415- |
| 11 | 35 | LHD: Motorul electric al geamului electric al ușii pasagerului față -V148- Motorul electric al geamului electric al ușii drepte spate -V27- |
| 11 | 35 | RHD: Unitatea de comandă a ușii șoferului -J386- Motorul electric al geamului electric al ușii șoferului -V147- Unitatea de comandă a ușii stângi spate -J388- Motorul electric al geamului electric al ușii stângi spate -V26- |
| 12 | 10 | LHD: Panoul de comandă și indicare Climatronic în partea din spate a habitaclului -E265- Unitatea de comandă a ventilatorului de aer proaspăt pentru partea din spate a habitaclului -J391- |
| 12 | 10 | RHD: Unitatea de comandă a coloanei de direcție -J527- |
Pentru funcționarea brichetei și a prizelor suplimentare (USB), răspund siguranțele 6, 8 și 9.
1) Doar pentru vehicule cu sistem start/stop
LHD – vehicule cu volan pe stânga
RHD – vehicule cu volan pe dreapta
Cuta de relee și siguranțe din centrul panoului frontal
| Nr. | A | Funcție/componentă |
|---|---|---|
| B | – | Nu se utilizează |
| C | 30 | Unitatea de comandă pentru recunoaștere remorcă -J345- (doar SUA) Servo-frână (doar SUA) |
| D | 30 | Unitatea de comandă pentru reglarea scaunului și coloanei de direcție cu funcție de memorare poziții -J136- Unitatea de comandă pentru reglarea scaunului pasager față cu funcție de memorare poziții -J521- |
| E | – | Nu se utilizează |
| F | – | Nu se utilizează |
| G | – | Nu se utilizează |
| 1b | 40 | Ventilator de aer proaspăt -V2- |
| 2b | 40 | Unitatea de comandă ABS -J104- |
| 3b | 40 | Ventilator de aer proaspăt pentru partea din spate a habitaclului -V80- |
| 4b | 40 | Elementul de încălzire al lunetei -Z1- |
| 5b | 15 | Din iunie 2007: Motorul electric al ștergătorului lunetei -V12- |
| 6b | 5 | Din iunie 2007: Rezistorul de încălzire al injectorului stânga -Z20- Rezistorul de încălzire al injectorului dreapta pentru spălător parbriz -Z21- |
| A1 | – | Nu se utilizează |
| B1 | – | Nu se utilizează |
| C1 | – | Nu se utilizează |
| D1 | – | Nu se utilizează |
| Relee | ||
| 1 | Releu compresor sistem reglare gardă la sol -J403- | |
| 2.1 | Releu alimentare, cl. 75x -J694- | |
| 2.2 | Releu semnal sonor tonal dublu -J4- | |
| 3 | Releu spălare faruri -J39- | |
| 4 | Releu de decuplare lumini de stop -J508- | |
| 5 | Nu se utilizează | |
| 6 | Releu încălzire lunetă -J9- | |
| 7.1 | V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Releu de pompare lichid de răcire după oprirea motorului -J151- (V6 FSI din iunie 2009) | |
| 7.1 | Releu electrovană de închidere lichid de răcire -J541- (doar pentru vehicule cu motor diesel 6 cilindri generația 2) | |
| 7.2 | Din iunie 2010: Releu oglindă retrovizoare cu amortizare automată -J910- | |
| 8 | Releu pompă hidraulică cutie de viteze -J510- (din iunie 2010, doar pentru vehicule cu cutie automată 8 trepte) | |
| 1a | Nu se utilizează | |
| 2a | Nu se utilizează | |
| 3a | Nu se utilizează | |
Cuta de relee și siguranțe din compartimentul de bagaje
Tabel cu destinația
Publicitate
| Nr. | A | Funcție/componentă |
|---|---|---|
| Cuta de siguranțe 6 | ||
| 1 | 15 | Până în mai 2010: Unitatea de comandă a dispozitivului de semnalizare -J616- Din iunie 2010: Unitatea de comandă a sistemului multimedia -J650- |
| 2 | 30 | Unitatea de comandă a sistemului de dozare a agentului reducător -J880- |
| 3 | 15 | Până în mai 2010: Unitatea de comandă a sistemului de reglare a gardei la sol -J197- |
| 3 | 5 | Din iunie 2012: Comutator bușon filetat rezervor agent reducător -F502- |
| 4 | 5 | Din iunie 2009 până în mai 2010: Unitatea de comandă a camerei de marșarier -J772- Cameră de marșarier -R189- |
| 5 | 5 | Unitatea de comandă a asistentului de parcare -J446- |
| 6 | 15 | Unitatea centrală de comandă 2 a sistemului de confort -J773- |
| 7 | 15 | Unitatea centrală de comandă 2 a sistemului de confort -J773- |
| 8 | 5 | Receptor semnal radio încălzitor autonom -R64- |
| 9 | 20 | Priza 12 V 5 -U26- |
| 10 | 20 | Unitatea centrală de comandă a sistemului de confort -J393- |
| 11 | 15 | Unitatea de citire a informațiilor de la antene pentru autorizarea accesului fără cheie -J723- |
| 12 | 30 | Unitatea centrală de comandă a sistemului de confort -J393- |
| Cuta de siguranțe 5 | ||
| 1 | 15 | Unitatea de comandă a dispozitivului de semnalizare -J616- |
| 2 | 5 | Panoul de comandă pentru semnale speciale -E507- |
| 3 | 15 | Releu separație stație radio, releu stație radio -J84- Stație radio -R8- |
| 4 | 15 | Releu separație stație radio, releu stație radio -J84- Stație radio -R8- |
| 5 | 5 | Radio -R- |
| 5 | 15 | Din iunie 2010: Unitatea de comandă a dispozitivului de semnalizare -J616- |
| 6 | 5 | Sintonizator TV -R78- Din iunie 2009: Nu se utilizează |
| 7 | 5 | Unitatea de comandă a sistemului de navigație cu unitate CD -J401- Din iunie 2009: Nu se utilizează |
| 8 | 30 | Unitatea de comandă a sistemului audio digital -J525- Din iunie 2009: Nu se utilizează |
| 9 | 5 | Radio digital -R147-, Din iunie 2009: Nu se utilizează |
| 10 | 30 | Unitatea de comandă 2 a sistemului audio digital -J787-, Din iunie 2009: Nu se utilizează |
| 11 | 5 | Unitatea de comandă a camerei de marșarier -J772- Cameră de marșarier -R189- Din iunie 2009: Nu se utilizează |
| 12 | – | Nu se utilizează |
| Cuta de siguranțe 4 | ||
| 1 | 5 | Din iunie 2009 până în mai 2010: Radio -R- |
| 1 | 7,5 / 30 | Din iunie 2010: Unitatea de comandă a sistemului audio digital -J525- |
| 2 | 5 | Din iunie 2009: Sintonizator TV -R78- Din iunie 2011: Sintonizator TV digital -R171- |
| 3 | 30 | Din iunie 2009: Unitatea de comandă a sistemului audio digital -J525- |
| 4 | 30 | Din iunie 2009: Unitatea de comandă 2 a sistemului audio digital -J787- |
| 5 | 15 | Sistem infotainment pentru pasagerii din spate (9WP, 9WK)(din noiembrie 2007 până în mai 2010) Unitatea de comandă a sistemului multimedia -J650- (până în mai 2010) Din iunie 2010: Unitatea de comandă a sistemului de reglare a gardei la sol -J197- |
| 6 | 20 | Unitatea centrală de comandă a sistemului de confort -J393- |
| 7 | 30 | Unitatea de comandă a capacului portbagajului -J605- Motorul electric al unității de comandă a capacului portbagajului -V375- |
| 8 | 30 | Unitatea de comandă 2 a capacului portbagajului -J756- Motorul electric al unității de comandă 2 a capacului portbagajului -V376- |
| 9 | 15 | Unitatea de comandă pentru recunoaștere remorcă -J345- |
| 10 | 15 / 201) | Unitatea de comandă pentru recunoaștere remorcă -J345- |
| 11 | 15 / 201) | Unitatea de comandă pentru recunoaștere remorcă -J345- |
| 12 | 30 / 251) | Unitatea de comandă pentru recunoaștere remorcă -J345- Motorul electric al capului de remorcare rabatabil -V317- |
| Relee | ||
| 1 | Nu se utilizează | |
| 2 | Nu se utilizează | |
| 3 | Conector, 6-pini -T6am- pentru sistemul infotainment pentru pasagerii din spate | |
1) Din iunie 2007
Cuta de relee și siguranțe de sub scaunul șoferului
| Nr. | A | Funcție/componentă |
|---|---|---|
| 2 | – | Piropatron deconectare baterie -N253- |
| А | 40 | Siguranța sistemului de reglare a gardei la sol -S110- |
| В1 | 30 | Din iunie 2010: Siguranța 1 (30) -S204- |
| В2 | 5 | Din iunie 2008: Siguranța sistemului de localizare a vehiculului -S347- |
| В3 | – | Nu se utilizează |
| В4 | 30 | Din iunie 2010: Siguranța 2 (30) -S205- |
| SD1 | 150 | Siguranța 1 din cutia de siguranțe D -SD1- |
| SD2 | 125 | Până în mai 2006: Siguranța 2 din cutia de siguranțe D -SD2- |
| SD2 | 150 | Din iunie 2006: Siguranța 2 din cutia de siguranțe D -SD2- |
| SD3 | 50 | Siguranța 3 din cutia de siguranțe D -SD3- |
| SD4 | 60 | Siguranța 4 din cutia de siguranțe D -SD4- |
| SD5 | 125 | Siguranța 5 din cutia de siguranțe D -SD5- |
| Relee | ||
| 1 | Releu alimentare electrică borna 15 -J329- | |
Cuta din compartimentul motor (sub capotă)
Pentru motoare pe benzină.
Destinația
Publicitate
| Nr. | A | Funcție/componentă |
|---|---|---|
| 1 | 40 / 60 | Ventilator radiator -V7- |
| 2 | 50 | Motor electric pompă aer secundar -V101- |
| 3 | – | Nu se utilizează |
| 4 | 40 60 |
Ventilator radiator 2 -V177- |
| 5 | 50 | Motor electric pompă aer secundar 2 -V189- |
| 6 | – | Nu se utilizează |
| 7 | 30 / 204) | Bobine de aprindere |
| 8 | 5 | Unitatea de comandă a ventilatorului radiatorului -J293- Unitatea de comandă 2 a ventilatoarelor radiatorului -J671- |
| 9 | 15 | Unitatea de comandă a motorului -J623- Injectoare de injecție |
| 10 | 10 | Senxor de înaltă presiune -G65-1) 2) 3) Pompă de recirculare lichid de răcire -V50-1) Termostat sistem de răcire motor cu reglare electronică -F265-1) Releu sistem de pompare lichid de răcire după oprirea motorului -J151-1) Electrovană 1 sistem de reglare fază distribuție -N205-1) 2) 3) Electrovană 2 sistem de reglare fază distribuție -N208-1) 3) Electrovană clapetă galerie admisie -N316-1) Electrovană 1 sistem de reglare fază distribuție supape evacuare -N318-1) 2) Electrovană 2 sistem de reglare fază distribuție supape evacuare -N319-1) Electrovană clapetă galerie admisie 2 -N403-1) Pompă răcire aer supraalimentare -V188-3) |
| 11 | 5 | Unitatea de comandă a motorului -J623- Debitmetru aer -G70-2) |
| 12 | 5 | Rezistor de încălzire sistem de ventilație carter motor -N79- |
| 13 | 15 | Debitmetru aer -G70-1) Debitmetru aer 2 -G246-1) Electrovană 1 canistră cărbune activ -N80-1) 2) Electrovană de comandă alimentare aer secundar -N112-1) 3) Electrovană pentru dozare combustibil -N290-1) 2) Electrovană clapetă galerie admisie -N316-2) 3) Electrovană alimentare aer secundar 2 -N320-1) 3) Electrovană 2 pentru dozare combustibil -N402-1) Electrovană de reglare presiune ulei -N428-3) Pompă de refulare lichid de răcire după oprirea motorului -V51-3) Pompă de diagnostic sistem combustibil -V144-1) 2) 3) Electrovană de închidere sistem de ventilație carter motor -N548-3) |
| 14 | 15 | Sondă lambda -G39- Sondă lambda 2 -G108- |
| 15 | 15 | Sondă lambda după catalizator -G130- Sondă lambda 2 după catalizator -G131- |
| 16 | 30 | Unitatea de comandă a pompei de combustibil -J538- |
| 17 | 5 | Unitatea de comandă a motorului -J623- |
| 18 | 15 | Pompă de vid sistem frânare -V192-1) 2) |
| Relee | ||
| A1 | Până în iunie 2009: Releu demaror -J53- Din iunie 2009: Releu alimentare electrică componente electronice motor -J757- |
|
| A2 | Până în iunie 2009: Releu demaror 2 -J695- Din iunie 2009: Releu alimentare Motronic -J271- |
|
| A3 | Până în iunie 2009: Releu alimentare electrică componente electronice motor -J757- Din iunie 2009: Nu se utilizează |
|
| A4 | BAR: Releu pompă aer secundar -J299- (+ CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE din iunie 2009) | |
| A5 | Până în iunie 2009: Releu servofrână -J569- Din iunie 2009: Releu demaror -J53- |
|
| A6 | Până în iunie 2009: Releu de pompare lichid de răcire după oprirea motorului -J151- Din iunie 2009: Releu demaror 2 -J695- |
|
| B1 | Nu se utilizează | |
| B2 | Din iunie 2009: Nu se utilizează | |
| B3 | Până în iunie 2009: Releu pompă combustibil -J17- Din iunie 2009: Nu se utilizează |
|
| B4 | Din iunie 2009: Nu se utilizează | |
| B5 | Până în iunie 2009: Releu pompă răcire combustibil -J445- Din iunie 2009: Nu se utilizează |
|
| B6 | Nu se utilizează | |
| C1 | Până în iunie 2009: Releu pompă de circulație -J160- Din iunie 2009: BAR: Releu pompă de circulație -J160- BHK, BHL: Releu servofrână -J569- CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE: Releu pompă suplimentară sistem de răcire -J496- |
|
| C2 | Releu alimentare Motronic -J271- Nu se utilizează |
|
Pentru motoare diesel.
Destinația
| Nr. | A | Funcție/componentă |
|---|---|---|
| 1 | 60 | Unitatea de comandă a ventilatorului radiatorului -J293- Ventilator radiator -V7- |
| 2 | 80 | Unitatea de comandă a bujiilor incandescente -J179- |
| 3 | 40 | Elementul de încălzire al încălzitorului suplimentar de aer -Z35- (400 W)4) 11) 13) |
| 4 | 401) / 602) | Unitatea de comandă 2 a ventilatorului radiatorului -J671- Ventilator radiator 2 -V177- |
| 5 | 80 / 6013)15) | Unitatea de comandă a timpului de incandescență 2 -J703-3) 5) 6) 10) Releu pentru treapta 3 de încălzire -J959-13) 15) |
| 6 | 80 / 6013)15) | Elementul de încălzire al încălzitorului suplimentar de aer -Z35- (2 x 400 W)4) 11) |
| 7 | 15 | Termostat sistem parametric de răcire motor -F265-9) 13) Unitatea de comandă a bujiilor incandescente -J179- Unitatea clapetă de accelerație -J338-4) 5) 8) 11) Releu încălzire putere mică -J359-4) 11) 13) Releu încălzire putere mare -J360-4) 11) 13) Unitatea de comandă a turbocompresorului 1 -J724-7) Unitatea de comandă a turbocompresorului 2 -J725-6) Unitatea de comandă a clapetei de by-pass intercooler -J865-4) 11) Electrovană sistem recirculare gaze de eșapament -N18-7) Electrovană de comutare radiator sistem recirculare gaze de eșapament -N345- Electrovană de comutare radiator sistem recirculare gaze de eșapament 2 -N381-4) 11) Electrovană suport motor electrohidraulic -N398-9) 13) Electrovană de reglare presiune ulei -N428-3) 4) 9) 10) 11) 13) Electrovană lichid de răcire pentru chiulasa -N489-9) 10) 13) Motor electric clapetă galerie admisie -V157-6) 7) Motor electric clapetă galerie admisie 2 -V275-7) |
| 8 | 5 | Unitatea de comandă a ventilatorului radiatorului -J293- Unitatea de comandă 2 a ventilatoarelor radiatorului -J671- |
| 9 | 15 | Unitatea de comandă a motorului -J623- Unitatea de comandă a motorului 2 -J624-3) 5) 6) 10) |
| 10 | 10 | Regulator presiune combustibil -N276- Electrovană dozare combustibil -N290- Electrovană 2 dozare combustibil -N402-5) Electrovană de reglare 2 presiune combustibil -N484-5) |
| 11 | 15 / 109)11) | Sondă lambda -G39- Sondă lambda 2 -G108-3) 5) 6) 10) Element de încălzire sondă lambda -Z19- Element de încălzire sondă lambda 2 -Z28-3) 5) 6) 10) |
| 12 | 10 / 54)14) | Releu pompă răcire combustibil -J445-3) 5) 6) Unitatea de comandă a senzorului de emisii oxizi de azot -J583-4) 13) Unitatea de comandă a senzorului de emisii oxizi de azot 2 -J881-4) 11) 13) Pompă sistem răcire lichid de răcire -V166-3) 6) Pompă radiator sistem recirculare gaze de eșapament -V400-3) 5) 10) Nu sunt utilizate 7) 8) 9) Filtru de particule -G784-13) |
| 13 | 10 / 154)5) | Senxor de înaltă presiune -G65- Releu de pompare lichid de răcire după oprirea motorului -J151- Releu pompă răcire combustibil -J445-4) 7) 8) Unitatea de comandă a bujiilor incandescente 2 -J703-3) 5) 6) 10) Electrovană de comutare 2 radiator sistem recirculare gaze de eșapament -N381-5) Pompă de refulare lichid de răcire după oprirea motorului -V50- Pompă de pompare lichid de răcire după oprirea motorului -V51-4) 8) 10) 11) Pompă sistem răcire lichid de răcire -V166-4) 7) 8) Motor electric clapetă galerie admisie 2 -V275-6) Pompă radiator sistem recirculare gaze de eșapament -V400-4) 8) |
| 14 | 5 | Debitmetru aer -G70- Debitmetru aer 2 -G246-3) 5) 6) 10) |
| 15 | 5 | Unitatea de comandă a motorului -J623- Unitatea de comandă a motorului 2 -J624-3) 5) 6) 10) |
| 16 | 20 / 25 | Pompă de alimentare combustibil -G6- Unitatea de comandă a pompei de combustibil -J538-9) 10) 13) |
| 17 | 20 | Pompă combustibil -G23-5) 6) 7) 8) |
| 17 | 10 | Senxor presiune în sistemul de dozare a agentului reducător -G686-4) Pompă de alimentare aditiv -V437-4) Element de încălzire aditiv -Z103-4) |
| 17 | 5 | Unitatea de comandă a motorului -J623-9) 10) 11) 13) Unitatea de comandă a motorului 2 -J624-10) |
| 18 | 7,5 | Rezistor de încălzire sistem de ventilație carter motor -N79-3) 5) 6) 10) Rezistor de încălzire 2 sistem de ventilație carter motor -N483-3) 5) 10) |
| 18 | 20 | Releu pompă combustibil suplimentară -J832-4) 8) Pompă combustibil suplimentară -V393-4) 8) |
| 18 | 10 / 512) | Senxor presiune în sistemul de dozare a agentului reducător -G686-11) 13) Pompă de alimentare aditiv -V437-11) 13) Element de încălzire pompă de alimentare aditiv -Z103-11) 13) |
| Relee | ||
| A1 | Unitatea de comandă a bujiilor incandescente -J179- | |
| A2 | Până în iunie 2009, V12: Releu demaror -J53- Din iunie 2009: Releu alimentare electrică borna 30 -J317- |
|
| A3 | CCGA, CCFA, CCFC, V12: Unitatea de comandă a timpului de incandescență 2 -J703- (CCFA, CCFC din iunie 2009) | |
| A4 | Până în iunie 2009, V12: Releu demaror 2 -J695- Din iunie 2009; CCMA, CATA: Releu pompă combustibil suplimentară -J832- |
|
| A5 | Până în iunie 2009: Nu se utilizează Din iunie 2009: Releu demaror -J53- |
|
| A6 | Până în iunie 2009: Releu pompă combustibil suplimentară -J832- Din iunie 2009: Releu demaror 2 -J695- |
|
| B1 | CCMA, CATA, CLZB, CNRB: Releu încălzire putere mică -J359- (CLZB, CNRB din iunie 2009) | |
| B2 | Nu se utilizează | |
| B3 | Până în iunie 2009: Releu pompă combustibil -J17- Din iunie 2009; CLZB, CNRB: Releu pentru treapta 3 de încălzire -J959- |
|
| B4 | CCMA, CATA, CLZB, CNRB: Releu încălzire putere mare -J360- (CLZB, CNRB din iunie 2009) | |
| B5 | Până în iunie 2009, V12: Releu pompă răcire combustibil -J445- Din iunie 2009; CCFA: Releu pompă combustibil încălzitor suplimentar -J749- |
|
| B6 | CCGA, V12: Releu pompă suplimentară sistem de răcire -J496- | |
| C1 | Până în iunie 2009, V12: Releu pompă combustibil încălzitor suplimentar -J749- Din iunie 2009; CCMA, CATA, CCFA: Releu pompă răcire combustibil -J445- |
|
| C2 | Până în iunie 2009, V12: Releu alimentare electrică borna 30 -J317- Din iunie 2009; CCFA: Releu pompă combustibil -J17- |
|
Priza pentru pornire de la sursă externă de alimentare
Distribuitor 2 pentru borna 30 -TV22- /Priza pentru pornire de la sursă externă de alimentare -U6-
Siguranța brichetei
În acest videoclip este prezentat în mod clar materialul despre repararea brichetei prin înlocuirea siguranței.
Ghid de întreținere
Dacă sunteți interesat de informații despre toate echipamentele electrice și schemele electrice pentru Audi Q7, consultați acest ghid de utilizare: „descărcați".
