Automobilul Audi A8 D2 a apărut pe piață în 1994. Acest model a fost produs în anii 1995, 1996, 1997, 1998, 1999, 2000, 2001 și 2002. În această perioadă a suferit 2 restilizări. Vă vom pune la dispoziție schemele blocurilor de siguranțe și relee pentru Audi A8 D2, cu descrierea elementelor.
Cuprins
- Schema generală a unităților electronice la Audi A8 D2
- Bloc de siguranțe și relee din compartimentul motor
- Al doilea bloc de relee și siguranțe sub capotă
- Bloc de siguranțe și relee din portbagaj
- Bloc de siguranțe din spațiul pentru picioare al pasagerului
- Blocuri de relee din spațiul pentru picioare al pasagerului din față
- Informații suplimentare
- Manual de întreținere și exploatare
Schema generală a unităților electronice la Audi A8 D2
| Nr. | Descriere |
|---|---|
| 1 | Unitatea de comandă a sistemului de reglare a vitezei de croazieră (cruise-control) – J213 |
| 2 | Unitatea de comandă a airbagurilor – J234 |
| 3 | Conectorul de diagnostic din consola centrală, sub scrumieră |
| 4 | Siguranțe și relee în compartimentul de bagaje, partea dreaptă |
| 5 | Baterie / baterie suplimentară |
| 6 | Sirena sistemului antifurt – H8 |
| 7 | Suport pentru unitățile de comandă |
| 8 | Unitatea de comandă pentru memoria oglinzii – J267, montant B, partea șoferului |
| 9 | Unitatea de comandă pentru reglarea înălțimii coloanei de direcție / a centurii de siguranță – J352, sub covor |
| 10 | Unitatea de comandă pentru cilindrul cu încălzire – J210 |
| 11 | Releu sub placa de pe partea șoferului (repetor auxiliar pe panoul de instrumente din stânga) |
| 12 | Unitatea de comandă ABS – J104 și releul ventilatorului radiatorului, treapta a 3-a – J135, sub podea, pe partea șoferului |
| 13 | Unitatea electronică din spațiul pentru picioare al pasagerului din față |
| 14 | Bloc de siguranțe, montantul dreapta, în spațiul pentru picioare al pasagerului din față |
Publicitate
Bloc de siguranțe și relee din compartimentul motor
- Unitatea electronică de comandă a cutiei de viteze
- Reglarea vitezei de croazieră (cruise-control)
- Unitatea de comandă a motorului.
Al doilea bloc de relee și siguranțe sub capotă
| Nr. | A | Descrierea elementelor schemei |
|---|---|---|
| F1 | 15 | Transmisie |
| F2 | 15 | Transmisie |
| F3 | 15 | Sistem Motronic |
| F4 | Rezervă | |
| F5 | 15 | Injectoare |
| F6 | 15 / 20 | Bobine de inducție (bobine de aprindere) |
| Relee | ||
| 1 | Releu imobilizator | |
| 2 | Releu unitate electronică de comandă motor | |
| 3 | ||
Publicitate

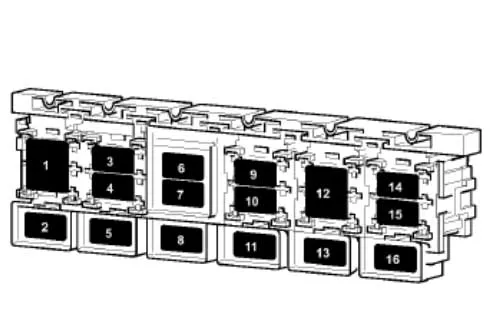

Bloc de siguranțe și relee din portbagaj
Pentru acces, este necesară îndepărtarea garniturii din partea dreaptă a compartimentului de bagaje.
| Nr. | A | Denumire |
|---|---|---|
| 1 | Cutie de borne 30 (TV2) | |
| 2 | 50 | Siguranța pompei hidraulice ABS (S53) |
| 3 | 20 | Siguranța scaunelor încălzite (S38) |
| 4 | 20 | Siguranța pe bornele 30 – remorcare (S77) |
| 5 | Rezervă | |
| 6 | 25 | ABS (S54) |
| 7 | 15 / 20 | Siguranță (S92) |
| 8 | 60 | A doua siguranță a bateriei (S65) |
| 9 | 15 | Telefon (S119) |
| 10 | Rezervă | |
| 11 | Rezervă | |
| 12 | Releu de protecție a bateriei (J7) | |
| 13 | Rezervă | |
| 14 | 20 | Siguranța scaunului (S45) |
| 15 | Rezervă | |
| 16 | Rezervă |
Publicitate
Bloc de siguranțe din spațiul pentru picioare al pasagerului
| Nr. | A | Denumire |
|---|---|---|
| F2 | 5 | Lumini de poziție față dreapta, lumini de poziție spate dreapta |
| F3 | 10 | Fază scurtă (farul dreapta) |
| F4 | 10 | Farul stânga — fază scurtă, corectorul farurilor |
| F5 | 10 | Fază lungă (farul stânga) |
| F6 | 10 | Fază lungă (farul dreapta) |
| F7 | 15 | Semnalizare de avarie |
| F8 | 15 | Claxon |
| F9 | 5 | Combinația de instrumente, conectorul de diagnostic |
| F10 | 25 | Ștergător parbriz |
| F11 | — | |
| F12 | 5 | Releu de blocare a selectorului cutiei de viteze (poziția „P”) |
| F13 | 5 | Combinația de instrumente, iluminarea comenzilor, becurile de iluminare a plăcuței de înmatriculare |
| F14 | 15 | Motorul electric al ventilatorului sistemului de răcire |
| F15 | 15 | Faruri de ceață, proiectoare de ceață |
| F16 | 25 | Încălzire lunetă, încălzirea oglinzilor retrovizoare de pe uși |
| F17 | 10 | Lumini de mers înapoi |
| F18 | 10 | Semnalizare de avarie |
| F19 | 10 | Lumini de stop |
| F20 | 5 | Încălzitoare pentru duzele de spălare a parbrizului |
| F21 | 15 | Sistemul ABS, conectorul de diagnostic, unitatea de control al sistemului de verificare a funcționării becurilor |
| F22 | 10 | Telefon |
| F23 | 15 | Brichetă – față |
| F24 | 5 | Sistem de aer condiționat |
| F25 | 15 | Sistem de aer condiționat |
| F26 | 5 | Sistemul de comandă a cutiei de viteze, sistemul de menținere a vitezei |
| F27 | 15 | Clapeta regulatorului de lichid de răcire din încălzitor, motorul electric al pompei sistemului de răcire-AC |
| F28 | 15 | Încălzitor suplimentar, motorul electric al pompei de lichid de răcire |
| F29 | 10 | Încălzire volan |
| F30 | — | |
| F31 | 15 | Pompa de combustibil |
| F32 | 20 | Sonde lambda încălzite, supapă electromagnetică acumulator vapori combustibil-AAH |
| F33 | 20 | Sonde lambda încălzite, debitmetru de aer-ABZ |
| F34 | 15 | Sonde lambda încălzite-spate |
| F35 | 5 | Încălzitor suplimentar |
| F36 | 15 | Încălzitor suplimentar |
| F37 | — | |
| F38 | — | |
| F39 | 5 | Unitatea electronică de comandă ABS |
| F40 | 10 | Unitatea electronică de comandă ABS |
| F41 | 10 | Închidere centralizată, sistem antifurt, acționarea deschiderii capacului portbagajului, becurile de iluminare interioară, acționarea draperiilor de protecție solară pentru lunetă |
| F42 | 10 | Unitatea de comandă a acționării electrice a geamurilor, acționarea electrică a oglinzilor retrovizoare de pe uși, memoria scaunelor |
| F43 | 10 | Becurile de iluminare a portbagajului, becul de iluminare a oglinzii de machiaj, becurile de iluminare interioară |
| F44 | 10 | Închidere centralizată, acționarea draperiilor de protecție solară pentru lunetă |
| F45 | 15 | Sistem antifurt |
| F46 | 20 | Trapă |
| F47 | 15 | Acționare electrică a geamurilor, brichetă, încălzitoare pentru broaștele ușilor |
| F48 | 10 | Memoria oglinzilor retrovizoare de pe uși, memoria scaunelor |
| F49 | 20 | Acționarea reglării poziției coloanei de direcție |
| F50 | 20 | Încălzire scaune |
| F51 | 60 | Motorul electric al ventilatorului sistemului de răcire |
Pentru brichetă răspund siguranțele cu numărul 23 și 47 de 15A.
Blocuri de relee din spațiul pentru picioare al pasagerului din față
| Nr. | Destinație |
|---|---|
| 1 | releu circuite auxiliare de aprindere |
| 2 | releu claxon |
| 3 | releu ștergător/spălător faruri |
| 4 | releu demaror |
| 5 | releu mod intermitent ștergător/spălător parbriz |
| 6 | releu pompă combustibil |
Publicitate
| Nr. | A | Descriere |
|---|---|---|
| 1 | releu de cuplare a becului de poziție al ușii/iluminare deschidere ușă | |
| 2 | 40 | sistem de încălzire-ventilație |
| 3 | 30 | acționare electrică scaun dreapta |
| 4 | 30 | acționare electrică scaun stânga |
| 5 | releu iluminare pe timp de zi | |
| 6 | releu faruri |
| Nr. | Destinație |
|---|---|
| 13 | Unitatea de comandă a oglinzilor retrovizoare |
| 12 | Releu cuplare electromagnetică a compresorului de aer condiționat |
| 11 | Releu iluminare poziție selector cutie viteze |
| 10 | Releu servodirecție |
| 9 | Releu sistem de comandă transmisie |
| 8 | Releu faruri de ceață |
| 7 | Releu lumini de poziție |
| 6 | Releu încălzitor suplimentar |
| 5 | Releu de comandă ștergător parbriz/faruri |
| 4 | Releu încălzitor suplimentar |
| 3 | Releu motor electric ventilator încălzitor suplimentar |
| 2 | Releu motor electric ventilator încălzitor suplimentar |
| 1 | Unitatea sistem de verificare a funcționării becurilor |
Informații suplimentare
Video despre amplasarea unuia dintre blocurile de relee din interiorul Audi.
Manual de întreținere și exploatare
Mai multe informații despre schemele de siguranțe puteți găsi aici. De asemenea, vă recomandăm să consultați cartea de reparații și exploatare pentru Audi A8 D2 în 3 părți: „descărcați”.
