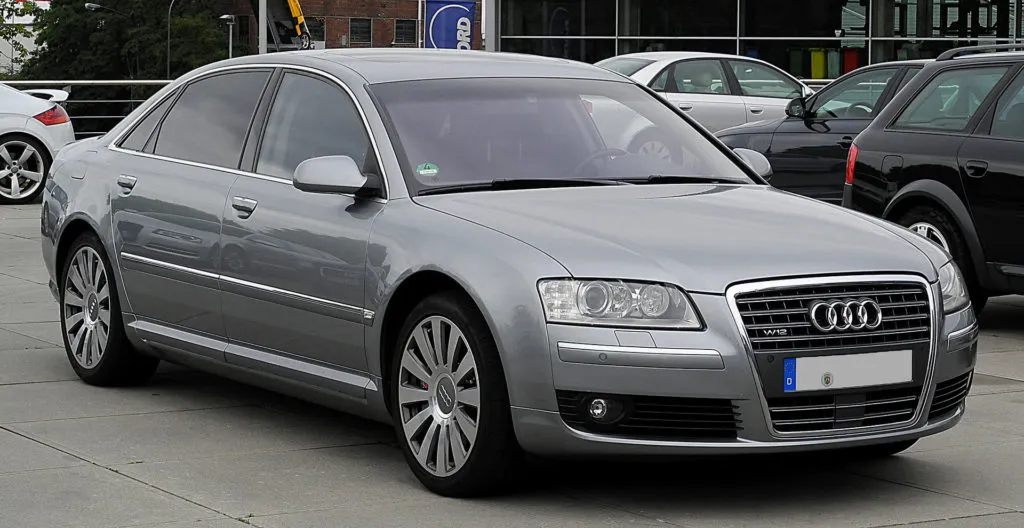

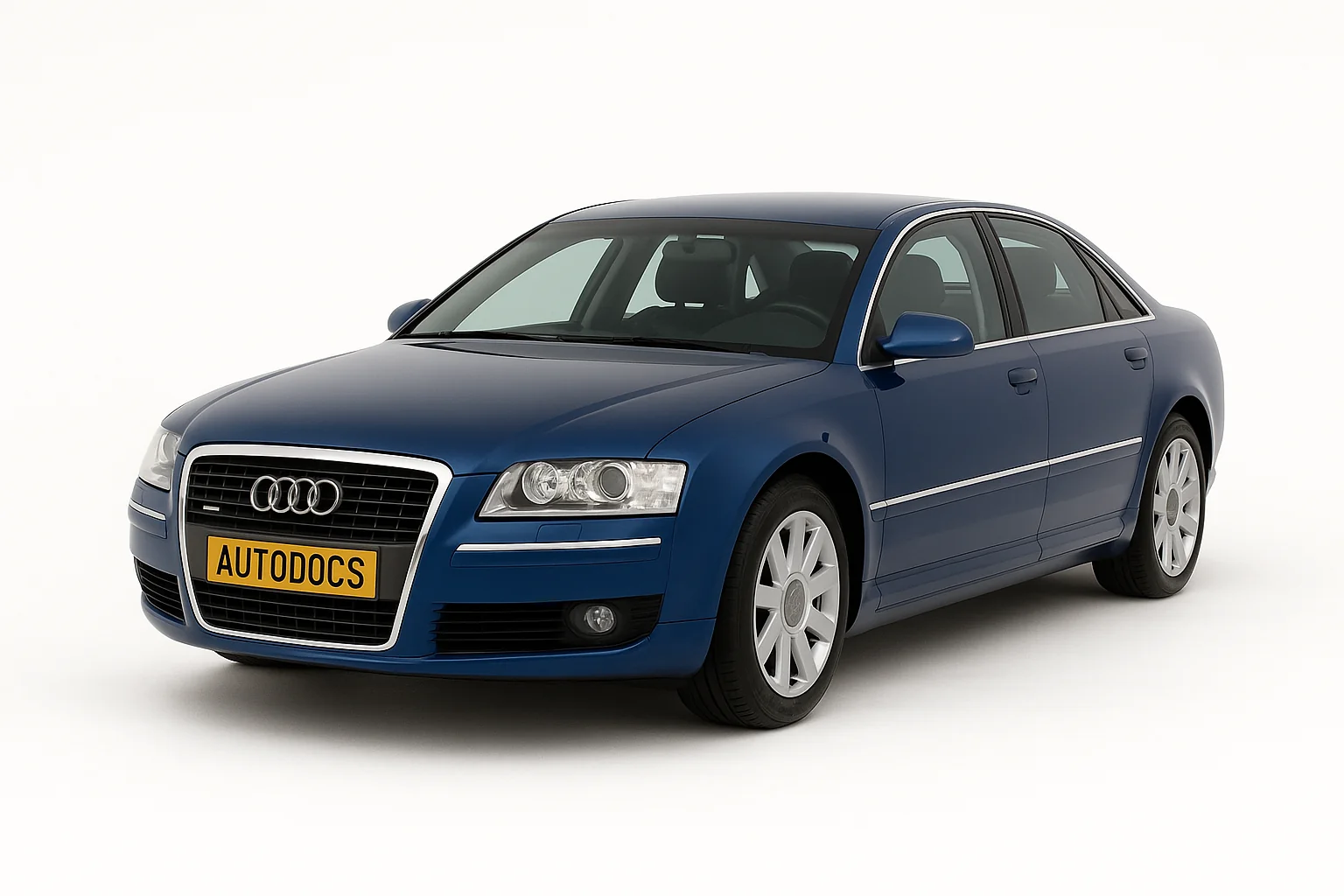

В конце 2002 года, на смену первому Audi A8, пришла обновленная модель – D3/4E. Выпускалась в 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 года. За все это время получила 2 рестайлинга: заметно изменилась передняя решетка и задние фонари. В нашей статье вы найдете описание блоков реле и схем с предохранителями для ауди а8 д3.
Содержание

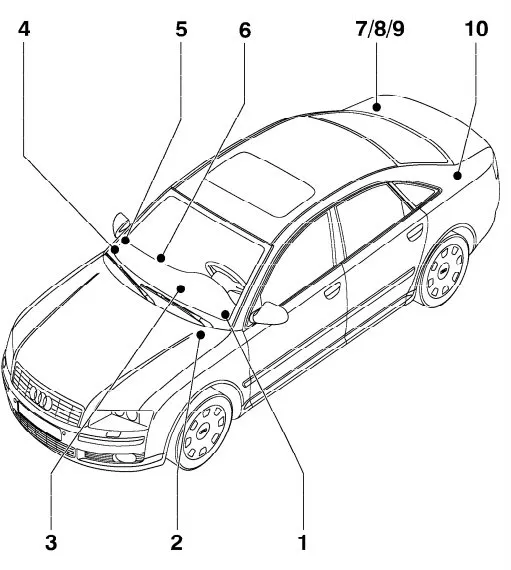

Общая схема размещения блоков реле и предохранителей в ауди а8 д3
| № | Описание |
|---|---|
| 1 | Блок предохранителей на приборной панели слева |
| 2 | Блок реле и предохранителей в моторном отсеке |
| 3 | Блок реле и предохранителей за приборной панелью |
| 4 | Блок предохранителей на приборной панели справа |
| 5 | Предохранители на стойке справа |
| 6 | Блок с предохранителями у ног пассажира |
| 7 | Блоки с реле и предохранителями в багажном отделении слева и справа соответственно |
| 8 | |
| 9 | |
| 10 |
Блок предохранителей в салоне audi a8 d3 слева
Расположен с левого торца панели приборов за пластиковой крышкой.
| № | A | Потребитель |
|---|---|---|
| 1 | 5 | устройство для открывания гаражных ворот (HomeLink) |
| 2 | 5 | помощь при парковке (acoustic parking system) |
| 3 | 5 | помощь при парковке (acoustic parking system) |
| 4 | 10 | автоматический регулятор угла наклона фар |
| 5 | 5 | комбинация приборов |
| 6 | 10 | блок управления электроникой рулевой колонки |
| 7 | 5 | штекер системы диагностики |
| 8 | 5 | штекер системы диагностики |
| 9 | 5 | электронная система динамической стабилизации (ESP) |
| 10 | 5 | комбинация приборов |
| 11 | отсутствует | |
| 12 | 5 | выключатель сигнала торможения |
| 13 | 10 | телефон |
| 14 | отсутствует | |
| 15 | 5 | блок управления системой идентификации водителя |
| 16 | отсутствует | |
| 17 | 5 | поддержание дистанции (adaptive cruise control) |
| 18 | 5 | обогреваемые жиклеры стеклоомывателя |
| 19 | отсутствует | |
| 20 | 5 | система контроля давления воздуха в шинах |
| 21 | отсутствует | |
| 22 | 5 | выключатель сиг нала торможения |
| 23 | 5 | телепаспорт |
| 24 | 15 | звуковой сигнал |
| 25 | 40 | стеклоочиститель |
| 26 | отсутствует | |
| 27 | 25 | электронная система динамической стабилизации (ESP) |
| 28 | отсутствует | |
| 29 | 1 | освещение выключателей |
| 30 | отсутствует | |
| 31 | 30 | блок управления бортовой сетью, освещение впереди справа |
| 32 | отсутствует | |
| 33 | 25 | дополнительный отопитель пространства для hoi сзади слева |
| 34 | отсутствует | |
| 35 | отсутствует | |
| 36 | отсутствует | |
| 37 | отсутствует | |
| 38 | 30 | блок управления бортовой сетью, освещение впереди слева |
| 39 | 7,5 | блок управления передней левой дверью |
| 40 | 25 | регулирование рулевой колонки |
| 41 | 7,5 | блок управления задней левой дверью |
| 42 | 25 | блок управления идентификацией/разрешением пуска |
| 43 | отсутствует | |
| 44 | отсутствует |
Блок предохранителей справа в салоне ауди а8 д3
| № | A | Назначение |
|---|---|---|
| 1 | 5 | электромеханический стояночный тормоз |
| 2 | 10 | кондиционер |
| 3 | 5 | кулиса переключения передач, PN-блокировка |
| 4 | 15 | автоматическая трансмиссия (multitronic) |
| 5 | 15 | управление двигателем |
| 6 | 15 | лямбда-зонды |
| 7 | 15 / 10 | лямбда-зонды/ клапан высокого давления |
| 8 | 10 | управление двигателем, дополнительный водяной насос |
| 9 | 5 | кондиционер, клавиши панели приборов |
| 10 | 10 | пневматическая подвеска (adaptive air suspension) |
| 11 | 5 | сенсор света и дождя |
| 12 | 5 | блок индикации/ управления впереди |
| 13 | 10 | электроника в потолке |
| 14 | 5 | медиа-плейер впереди (CD-плейер, DVD-плейер и т.д.) |
| 15 | 5 | аккумулятор-система менеджмента энергии |
| 16 | 5 | отопление система вентиляции картера |
| 17 | 5 | электроника вентилятора |
| 18 | отсутствует | |
| 19 | 5 | сенсор расходомера воздуха дизельного двигателя |
| 20 | 5 | кондиционируемое сиденье |
| 21 | 5 / 15 | управление двигателем (бензин/дизель) |
| 22 | 10 | охлаждение топлива |
| 23 | 5 | электромеханический стояночный тормоз |
| 24 | 10 | блок управления бортовой сетью 2 |
| 25 | 15 | автоматическая трансмиссия |
| 26 | 10 | водяной насос/ клапаны кондиционера, органы управления задним кондиционером |
| 27 | 20 | подъемно- сдвижная панель крыши |
| 28 | 5 | блок управления двигателем |
| 29 | 15 | Клапанные форсунки |
| 30 | 30 | катушки зажигания |
| 31 | 20 / 40 | топливный насос справа /электроника топливного насоса (бензин) |
| 32 | 5 / 10 | автоматическая трансмиссия/multitronic |
| 33 | 25 | дополнительный отопи гель пространства для ног сзади справа |
| 34 | 20 | обогрев/ вентиляция задних сидений |
| 35 | 20 | Обогрев/ вентиляция передних сидений |
| 36 | 20 | Передний прикуриватель |
| 37 | 20 / 30 | задний прикуриватель розетки |
| 38 | 20 | дополнительный вентилятор радиатора |
| 39 | 7,5 | блок управления передней правой дверью |
| 40 | 15 | усилитель тормозного привода |
| 41 | 7.5 | блок управления задней правой дверью |
| 42 | 20 | автономный отопитель/дополнительный отопитель |
| 43 | 30 | устройство чистки фар |
| 44 | вентилятор отопителя |
За передний прикуриватель отвечает предохранитель номер 36А на 20А.
Предохранители расположенные в багажном отделении
с левой стороны
| № | A | Потребитель |
|---|---|---|
| 1 | отсутствует | |
| 2 | отсутствует | |
| 3 | отсутствует | |
| 4 | отсутствует | |
| 5 | 30 | усилитель DSP |
| 6 | 5 | навигация |
| 7 | 10 | ТВ-тюнер |
| 8 | отсутствует | |
| 9 | 5 | блок коммуникации |
| 10 | 15 | громкоговоритель телефона в полке для шляп |
| 11 | 20 | розетка |
| 12 | 5 | радиоприемник автономною отопителя |
с правой стороны
| № | A | Обозначение |
|---|---|---|
| 1 | 20 | топливный насос справа (дизель) |
| 2 | 20 | топливный насос слева (бензин/дизель) |
| 3 | 15 | розетка прицепа |
| 4 | отсутствует | |
| 5 | 20 | интеллигентный модуль мощности сзади (свет слева) |
| 6 | 10 | интеллигентный модуль мощности сзади (свет справа) |
| 7 | 20 | интеллигентный модуль мощности сзади (вспомогательное устройство закрывания багажника) |
| 8 | 30 | электромеханический стояночный тормоз, левый мотор |
| 9 | 30 | электромеханический стояночный тормоз, правый мотор |
| 10 | 15 | блок управления прицепом (свет слева) |
| 11 | 15 | блок управления прицепом (свет справа) |
| 12 | 10 | блок управления прицепом |
Настоящие схемы и описание носит информационный характер, сверяйте актуальное расположение предохранителей с Вашей книгой по эксплуатации автомобиля.
