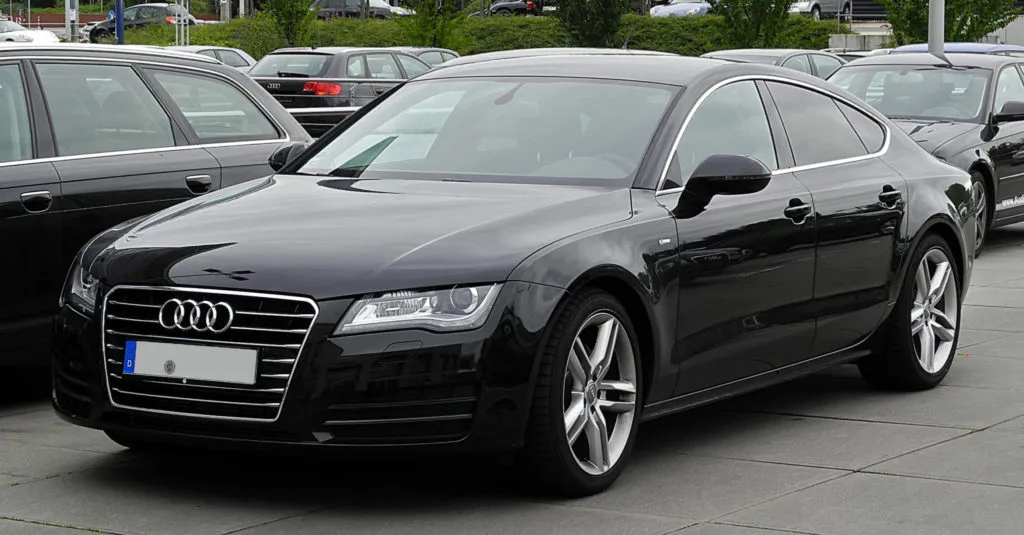

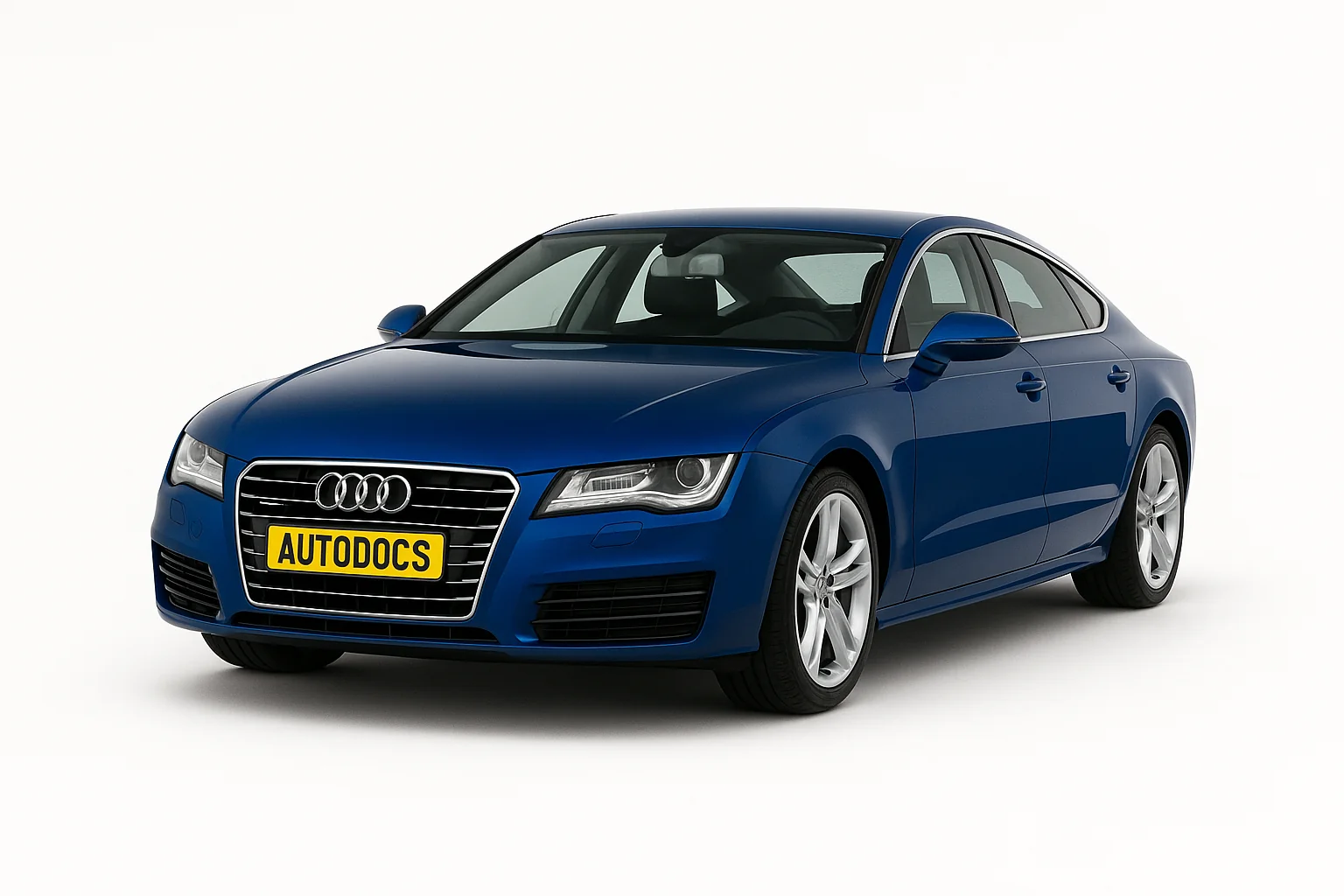

Audi A7 4G — первое поколение Audi A7 Sportback (4G), выпускавшийся в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A7 4G. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
Общая схема с местами расположения блоков
- Разветвитель электроцепи в водоотводящем коробе. Через установленные в нём предохранители подаётся напряжение на блоки управления вентиляторов радиатора. Разветвитель является также точкой соединения токопровода.
- Блок предохранителей и реле в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.
- Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека.
- Главный блок предохранителей на плюсовом выводе АКБ. С этим блоком предохранителей совмещено устройство аварийного отключения АКБ.
- Блок предохранителей и реле в водоотводящем коробе со стороны водителя (E-Box) (под бачком омывателя). Крышка этого блока
предохранителей служит одновременно кронштейном блока управления двигателя. Этот блок предохранителей называют также
E-Box; находящиеся в нём предохранители обозначаются на электросхеме «SA».
- Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A.
- Блок предохранителей и реле в области блока управления бортовой сети. (под передней панелью в пространстве для ног со стороны водителя). Установленные в нём предохранители обозначаются на электросхеме «SD».
- Блок предохранителей и реле в левой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.
Подробное описание элементов предохранителей сопоставимо с Ауди А6 С7.
Блок в салоне слева
| № | Назначение |
|---|---|
| Блок предохранителей -A- (черный цвет) | |
| № | Назначение |
| 1 | Электромеханическое управление, фаркоп, ионизатор, панель переключателей, обогрев задних сидений, электромеханический стояночный тормоз. |
| 2 | Сигнал, кондиционер, межсетевой шлюз, автоматически экранируемое зеркало заднего вида |
| 4 | Помощь при парковке, регулировка угла наклона фар |
| 5 | Динамическое управление, подушка безопасности, электронный контроль стабилизации |
| 6 | Фары |
| 7 | «adaptive cruise control» |
| 8 | Датчики сиденья пассажира, подушка безопасности |
| 9 | «Gateway» |
| 10 | Звук двигателя, блок управления вспомогательным устройством ночного видения, “HomeLink” (устройство открытия гаражных ворот), помощь парковки |
| 11 | Обработка картинки видеокамеры |
| 12 | Фары |
| 13 | Модуль переключателей рулевой колонки |
| 14 | Клемма 15 (багажник) |
| 15 | Клемма 15 (Отделение для двигателя) |
| 16 | Стартер |
| № | Назначение |
|---|---|
| Блок предохранителей -B- (коричневый цвет) | |
| № | Назначение |
| 1 | Информационно-развлекательная система |
| 2 | Информационно-развлекательная система |
| 3 | Сиденье переднего пассажира |
| 5 | Подушка безопасности, электронный контроль стабилизации |
| 6 | Противоугонная сигнализация |
| 7 | Электромеханический стояночный тормоз |
| 8 | Освещение салона |
| 9 | Система обогрева видеокамеры на лобовом стекле, датчик света/дождя. |
| 10 | Поясничная опора (сиденье водителя) |
| 11 | сиденье водителя |
| 12 | Электронная система стабилизации |
| 13 | звуковым сигналом |
| 14 | Фары |
| 15 | Система обогрева передних сидений |
| 16 | Динамическое управление |
| № | Назначение |
|---|---|
| Блок предохранителей -C- (красный цвет) | |
| № | Назначение |
| 1 | Педаль сцепления |
| 2 | Топливный насос |
| 3 | Датчик стоп-сигналов |
| 4 | Блок управления системой AdBlue (дизельный двигатель)/акустика двигателя |
| 5 | Задняя дверь |
| 6 | Передняя дверь |
| 7 | Электронная система стабилизации |
| 8 | Двигатель стеклоочистителей |
| 9 | Система очистки фар |
| 10 | Освещение салона, кондиционер |
| 11 | Фары |
| 12 | Сдвижной люк |
Блок в салоне справа
| № | Назначение |
|---|---|
| Блок предохранителей -A- (красный) | |
| № | Назначение |
| 1 | Информационно-развлекательная система, устройство смены компакт-дисков |
| 2 | Информационно-развлекательная система (дисплей) |
| № | Назначение |
|---|---|
| Блок предохранителей -B- (коричневый цвет) | |
| № | Назначение |
| 1 | Кондиционер |
| 2 | Кондиционер (вентилятор) |
| 3 | Диагностический интерфейс |
| 4 | Электрический замок зажигания |
| 5 | Электрическая регулировка рулевой колонки |
| 6 | Модуль переключателей рулевой колонки |
| 7 | Электрическая регулировка рулевой колонки |
| 8 | Переключатель освещения |
| 9 | Индикация на ветровом стекле |
| 10 | Комбинация приборов |
| 11 | Информационно-развлекательная система, устройство смены DVD |
Блок в багажном отделении
| № | Назначение |
|---|---|
| Блок предохранителей -A- (черный цвет) | |
| № | Назначение |
| 1 | Фаркоп/ розетка на 220 В |
| 2 | Фаркоп/ подстаканник с поддержкой температуры напитка |
| 3 | Фаркоп/ смещение сиденья переднего пассажира из отодвинутого назад положения |
| 4 | Электромеханический стояночный тормоз |
| 5 | Электромеханический стояночный тормоз |
| 6 | Передняя дверь (сторона переднего пассажира) |
| 7 | Наружное освещение в задней части автомобиля |
| 8 | Центральный замок, устройство доводки |
| 9 | Система обогрева передних сидений |
| 11 | Обогрев задних сидений, кондиционер |
| 12 | Фаркоп |
| № | Назначение |
|---|---|
| Блок предохранителей -B- (красный) | |
| № | Назначение |
| 1 | Натяжители лент ремней безопасности слева |
| 2 | Натяжители лент ремней безопасности справа |
| 3 | Бак AdBlue (дизельный двигатель)/ топливный насос |
| 4 | Бак AdBlue (дизельный двигатель)/ подшипник двигателя (бензиновый двигатель) |
| 5 | Крышка багажника с сенсорным управлением |
| 6 | Пневматическая подвеска, регулировка амортизации |
| 7 | Задняя дверь (сторона переднего пассажира) |
| 8 | Задние фонари |
| 9 | Крышка багажника |
| 10 | Система «Rear Seat Entertainment» |
| 12 | Задний спойлер (Sportback), сдвижной люк крыши |
| № | Назначение |
|---|---|
| Блок предохранителей -C- (коричневый) | |
| № | Назначение |
| 1 | Информационно-развлекательная система |
| 2 | Информационно-развлекательная система |
| 3 | Информационно-развлекательная система, автоматически экранируемое внутреннее зеркало заднего вида |
| 4 | Видеокамера заднего вида/ обзорные камеры |
| 5 | ТВ-тюнер |
| 6 | Система распознавания утечек в баке |
| 7 | Розетки |
| 8 | Автономный отопитель |
| 10 | Поясничная опора (сиденье переднего пассажира) |
| 12 | Информационно-развлекательная система |
| № | Назначение |
|---|---|
| Держатель предохранителей -D- (черного цвета) | |
| № | Назначение |
| 1 | Пневматическая подвеска, регулировка амортизаторов, спортивный дифференциал, электромеханический стояночный тормоз |
| 2 | Датчик хода сцепления/ автоматическая коробка передач |
| 3 | Сиденья |
| 4 | Задний стеклоочиститель (Avant) |
| 5 | Система «Side assist» |
| 6 | Звук двигателя |
| 7 | Информационно-развлекательная система / Усилитель звука |
| 8 | «Gateway» |
| 9 | Спортивный дифференциал |
| 10 | Кондиционер |
| 11 | Система контроля давления воздуха в шинах / Обогрев салона при неработающем двигателе |
| 12 | Система «Start/Stop» |
- Блок предохранителей -E- (черный) – Специализированные автомобили / задние сиденья
- Блок предохранителей -F- (черный цвет) – Обогрев заднего стекла
Дополнительная информация
Предохранители, отвечающие за прикуриватель в автомобиле Audi A7, находятся в багажном отделении, под обшивкой справа.
Электросхема audi a7
Хотите узнать больше про бортовую сеть и электро схему автомобиля ауди а7, воспользуйтесь книгой по эксплуатации: “скачать”
Частые вопросы: предохранители и реле Audi A7 4G (2011–2017)
Где находится блок предохранителей на Audi A7 4G (2011–2017)?
Где искать блоки на Audi A7 4G (2011–2017): Модуль переключателей рулевой колонки; Клемма 15 (багажник); Освещение салона; Освещение салона, кондиционер. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi A7 4G (2011–2017)?
Найдите позицию прикуривателя в таблице на странице Audi A7 4G (2011–2017) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Что делать, если не работает обогрев заднего стекла на Audi A7 4G (2011–2017)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi A7 4G (2011–2017)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi A7 4G (2011–2017)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi A7 4G (2011–2017)?
Схема и таблица предохранителей Audi A7 4G (2011–2017) — на этой странице: Общая схема с местами расположения блоков, Блок в салоне справа, Блок в багажном отделении. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Audi A7 4G (2011–2017)?
На Audi A7 4G (2011–2017) обычно 3 блока: салонный и подкапотный, как указано в разделе «Общая схема с местами расположения блоков». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Audi A7 4G (2011–2017)?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Audi A7 4G (2011–2017) и может привести к оплавлению жгута. Ставьте только значение из таблицы.
