В нашей статье представлена информация о блоках реле и предохранителях Ауди A6 C5. Второе поколение Audi A6 выпускалось в кузовах седан и универсал (Avant) в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году и обозначалась серия как С5.
Содержание
Места расположения блоков предохранителей в ауди а6 с5
| № | Описание |
|---|---|
| 1 | 3-х разъемный монтажный блок |
| 2 | 8-ми разъемный монтажный блок |
| 3 | Центральное распределительное устройство с блоком реле |
| 4 | Основной блок предохранителей |
| 5 | 13-ти разъемный монтажный блок |
| 6 | Монтажный блок в водоотводящем коробе |
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
3-х разъемный монтажный блок
| № | Описание |
|---|---|
| 1 | Реле малой мощности нагрева – J359 Реле усилителя тормозов – J569 |
| 2 | Реле автономного отопителя – J8 Разделительное реле солнечной батареи – J354 |
| 3 | Реле большой мощности нагрева -J360 |
| A | Не используется |
| B | Не используется |
| C | Предохранитель дополнительного нагревателя 2 – S143 Предохранитель гидравлического насоса (усилитель тормозов) – S279 Предохранитель топливного насоса – S81 (RS6 с левым рулем) |
| D | Предохранитель дополнительного нагревателя – S109 Предохранитель топливного насоса – S81 (RS6 с правым рулем) |
8-ми разъемный монтажный блок
Данный блок реле располагается за центральным распределительным устройством. Вот его схема.
| № | Описание |
|---|---|
| 1 | Реле электромагнитных клапанов – ABS с ESP – J106 |
| 2 | Реле вентилятора радиатора (2-я скорость) – J101 |
| 3 | Реле вентилятора радиатора – J26 Реле прокачки ОЖ после выкл. двигателя -J151 |
| 4 | Реле включения вентилятора радиатора – J138 |
| 5 | Не используется |
| 6 | Реле компрессора пневмоподвески – J403 (Allroad) |
| 7 | Реле гидравлического насоса – ABS с ESP – J105 |
| 8 | Реле запорного клапана охлаждающей жидкости – J541 |
| 14 | Термо-предохранитель регулировки сиденья водителя – S44 (Allroad) |
| 15 | Предохранитель 12В разъема – S184 |
| 16 | Термо-предохранитель передних стеклоподъемников – S37 |
| 17 | Термо-предохранитель задних стеклоподъемников – S43 |
| 18 | Предохранитель блока ABS – S123 |
| 19 | Предохранитель вентилятора радиатора – S42 |
| 20 | Предохранитель блока управления вентилятора радиатора – S142 |
| 21 | Термо-предохранитель регулировки сиденья водителя – S44 Предохранитель вентилятора радиатора – S42 (Allroad) |
| 22 | Предохранитель пневмоподвески – S110 (Allroad) |
| 24 | Термо-предохранитель регулировки сиденья пассажира – S80 |
Центральное распределительное устройство
| № | Описание |
|---|---|
| 1 | Реле звукового сигнала – J4 |
| 2 | Реле разгрузки X контакта – J59 |
| 3 | Реле гидронасоса понижающего демультипликатора – J555 (Allroad) |
| 4 | Реле топливного насоса – J17 (бензиновые двигатели) Реле свечей накаливания – J52 (дизельные двигатели) |
| 5 | Реле стеклоочистителя и омывателя – J31 |
| 6 | Реле стеклоочистителя и омывателя – J31 |
| A | Предохранитель регулировки рулевой колонки – S275 |
| B | Предохранитель задней шторки – S100 |
| C | Предохранитель блока управления охранной сигнализацией II – S181 (такси) Предохранитель C – S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода – S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса – S326 |
Основной блок предохранителей
Располагается с левого торца приборной панели под защитной крышкой.

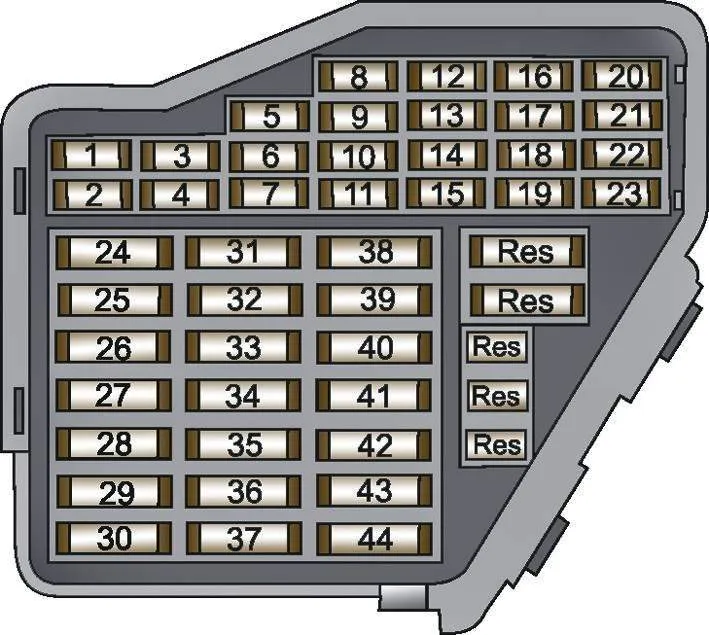

Сверяйте описание схемы с таблицей на обратной стороне крышки.
| № | A | Описание схемы |
|---|---|---|
| 1 | 5 | Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Очистители фар, освещение |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации |
| 6 | 5 | Центральная блокировка замков |
| 7 | 10 | Блок управления ABS, выключатели стоп-сигнала и педали сцепления |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Обогрев зеркал |
| 10 | 5 | Автоматический корректор света фар |
| 11 | 10 | Круиз-контроль при автоматической коробке передач Multitronic |
| 12 | 10 | Питание системы самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья |
| 15 | 10 | Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации |
| 16 | 5 | Электронная система стабилизации |
| 17 | 10 | Навигационная система |
| 18 | 10 | Дальний свет правый |
| 19 | 10 | Дальний свет левый |
| 20 | 10 / 15 | Ближний свет правый, корректор наклона правой фары |
| 21 | 10 / 15 | Ближний свет левый, корректор наклона левой фары |
| 22 | 5 | Габаритные и стояночные огни правые |
| 23 | 5 | Габаритные и стояночные огни левые |
| 24 | 25 | Стеклоочистители, насос омывателя, реле интервалов времени |
| 25 | 30 | Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Обогрев рулевого колеса |
| 28 | 20 | Топливный насос |
| 29 | 20 / 30 | Электронные системы двигателя |
| 30 | 20 | Подъемно-сдвижная панель люка крыши |
| 31 | 15 | Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида |
| 32 | 20 | Электронные системы управления двигателем |
| 33 | 15 | Предохранитель прикуривателя Audi A6 C5 |
| 34 | 15 | Электронные системы управления двигателем |
| 35 | 30 | „Плюс“ продолжительного электропитания прицепа |
| 36 | 15 | Противотуманные фары, задние противотуманные фонари |
| 37 | 20 | Телефон, радио |
| 38 | 20 | Светильник багажника, центральная блокировка замков |
| 39 | 15 | Аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | Антиблокировочная система/ система электронной стабилизации |
| 42 | 25 | Система электронной стабилизации |
| 43 | 5 | Контакты S (радио) |
| 44 | 30 | Обогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А.
13-ти разъемный монтажный блок
| № | Описание |
|---|---|
| 1 | Реле звукового сигнала – J4 (телематика – USA) |
| 2 | Реле подключения генератора – J442 Блок управления охранной сигнализацией – J85 (такси) Реле сирены – J408 (полицейские автомобили) Реле охранной сигнализацией, переключение света – J549 (специальные автомобили) |
| 3 | Разделительное реле солнечной батареи -J309 Блок управления охранной сигнализацией – J85 (такси) Реле сирены – J408 (полицейские автомобили) Реле охранной сигнализацией, сигнализация дальним светом – J461 (специальные автомобили) |
| 4 | Реле блокировки стартера -J207 Реле блокировки стартера и свет заднего хода – J226 |
| 5 | Реле магнитной муфты – J44 Реле автономного отопителя – J8 |
| 6 | Реле противотуманного света – J5 Реле топливного насоса – J17 (двигатели TDI) |
| 7 | Блок управления многофункционального рулевого колеса – J453 |
| 8 | Блок управления многофункционального рулевого колеса – J453 |
| 9 | Устройство контроля ламп – J123 |
| 10 | Устройство контроля ламп – J123 |
| 11 | Блок управления функции складывания зеркал – J351 |
| 12 | Блок управления функции складывания зеркал – J351 |
| 13 | Блок управления Servotronic – J236 |
| 14 | Предохранитель таксометра – S182 Предохранитель E – S201 (полицейские автомобили) Предохранитель реле гидравлического насоса – S279 (Allroad) |
| 15 | Не используется |
| 16 | Предохранитель охранной сигнализации – S57 (такси) Предохранитель B – S202 (полицейские автомобили) |
| 17 | Предохранитель таксометра и охранной сигнализации – S183 (такси) Предохранитель C – S203 (полицейские автомобили) Предохранитель рации – S253 (специальные автомобили) Предохранитель противотуманных фар – S28 (дневные ходовые огни – Канада) |
| 18 | Установлено в любом свободном месте Реле подключения генератора – J442 (специальные автомобили) Блок управления охранной сигнализацией II – J430 (такси) Реле световой сигнализации – J182 (полицейские автомобили) Разделительное реле солнечной батареи -J309 (такси) |
Монтажный блок в водоотводящем коробе
| № | Описание |
|---|---|
| 1 | Реле насоса вторичного воздуха – J299 (RS6) |
| 1a | Реле вентилятора радиатора (Allroad) – J26 |
| 1b | Реле прокачки ОЖ после выкл. двигателя (Allroad) – J151 Реле дополнительного насоса системы охлаждения – J496 |
| 2 | Реле насоса вторичного воздуха – J299 |
| 3 | Реле питания блока Motronic – J271 (бензиновые двигатели) Реле системы непосредственного впрыска дизельного топлива – J322 (дизельные двигатели) Реле, противоблокировочное устройство – J64 (автоматическая коробка передач – 01J) |
| 4 | Реле насоса системы охлаждения топлива – J445 Реле прокачки ОЖ после выкл. двигателя – J151 (RS6) |
| 4a | Не используется |
| 5 | Предохранитель блока управления двигателем – S102 Предохранитель электроники двигателя (Allroad) – S282 |
| 6 | Не используется (автомобили с левым рулем) Предохранитель свечей накала – S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала – S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора – S94 (Allroad) |
| 7 | Предохранитель свечей накала – S39 (двигатели: V6 TDI, V8 TDI) Предохранитель насоса вторичного воздуха – S130 (бензиновые двигатели) Предохранитель вспомогательного нагревателя – S62 (автомобили с правым рулем) Не используется (автомобили с правым рулем) |
| 8 | Предохранитель вспомогательного нагревателя – S62 (автомобили с левым рулем) Не используется (автомобили с левым рулем) |
| 9 | Предохранитель свечей накала – S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала – S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора – S94 (Allroad) Предохранитель насоса охлаждающей жидкости – S78 (RS6) Не используется (автомобили с правым рулем) |
| 10 | Предохранитель насоса охлаждения топлива – S262 Предохранитель -1- (15) – S199 (автоматическая коробка передач 01J) Предохранитель блока управления вентилятора радиатора – S142 (Allroad) Не используется (автомобили с правым рулем) |
Отдельные предохранители:
Автомобили с левым рулем:
– Вспомогательный нагреватель – S62 (с 2001 года)
Автомобили с правым рулем:
– Вспомогательный нагреватель – S62 (с 2001 года)
– Предохранитель насоса охлаждения топлива – S262
– Предохранитель -1- (15) – S199 (автоматическая коробка передач 01J)
– Предохранитель блока управления вентилятора радиатора – S142 (Allroad)
Электросхема ауди а6 с5
Нужно больше информации о всей электро схеме автомобиля audi a6 c5 – бесплатно скачайте книгу.
