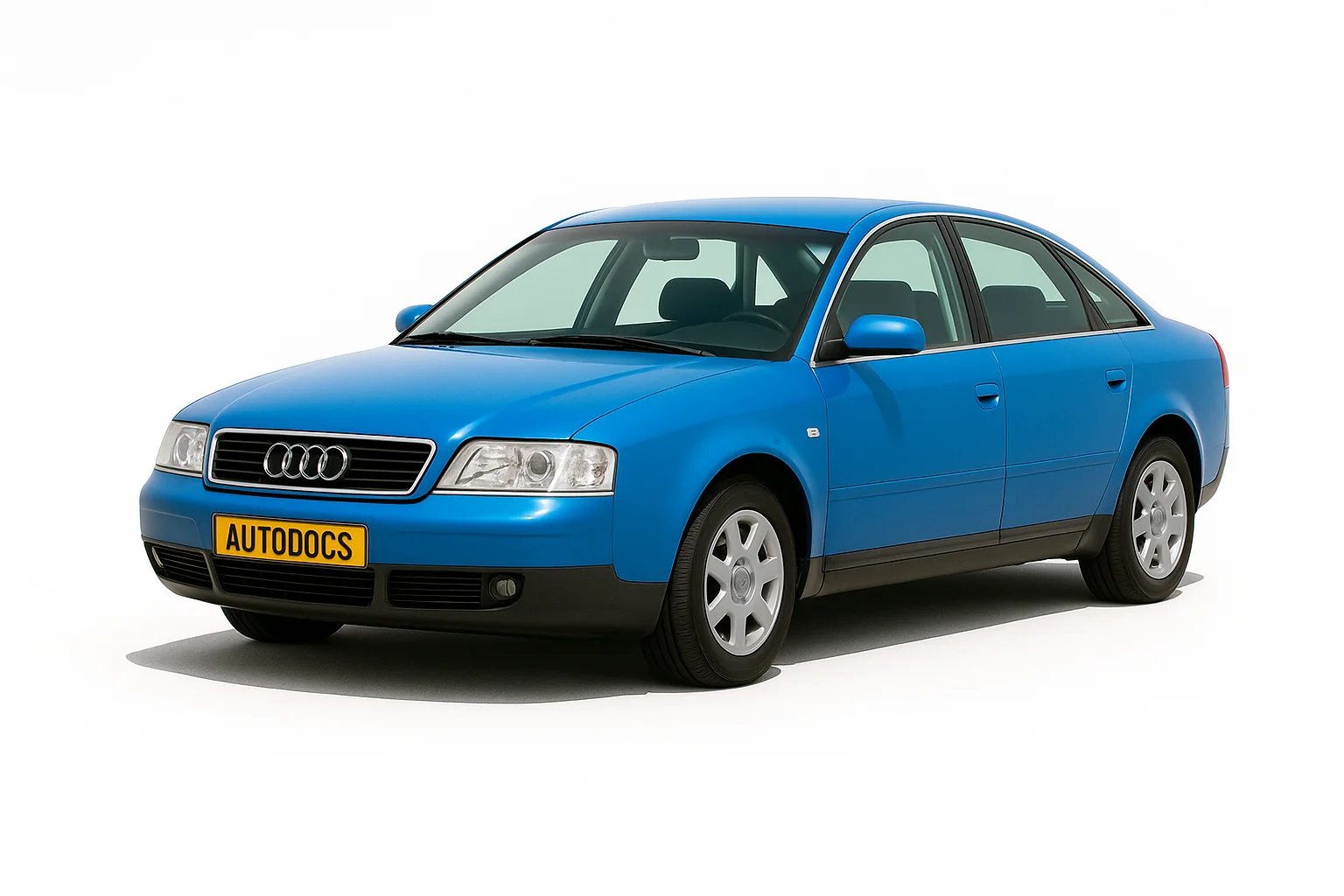

У нашій статті представлено інформацію про блоки реле і запобіжники Ауді A6 C5. Друге покоління Audi A6 випускали в кузовах седан і універсал (Avant) у 1997, 1998, 1999, 2000, 2001, 2002, 2003 і 2004 році, і позначалася серія як С5.
Зміст
Місця розташування блоків запобіжників в ауді а6 с5
| № | Опис |
|---|---|
| 1 | 3-х роз'ємний монтажний блок |
| 2 | 8-ми роз'ємний монтажний блок |
| 3 | Центральний розподільний пристрій із блоком реле |
| 4 | Основний блок запобіжників |
| 5 | 13-ти роз'ємний монтажний блок |
| 6 | Монтажний блок у водовідвідному коробі |
Перед заміною запобіжника необхідно відключити відповідне навантаження і вимкнути запалювання.
3-х роз'ємний монтажний блок
| № | Опис |
|---|---|
| 1 | Малопотужне реле нагріву - J359 Реле підсилювача гальм - J569 |
| 2 | Реле автономного обігрівача - J8 Роздільне реле сонячної батареї - J354 |
| 3 | Реле великої потужності нагріву -J360 |
| A | Не використовується |
| B | Не використовується |
| C | Запобіжник додаткового нагрівача 2 - S143 Запобіжник гідравлічного насоса (підсилювач гальм) - S279 Запобіжник паливного насоса - S81 (RS6 з лівим кермом) |
| D | Запобіжник додаткового нагрівача - S109 Запобіжник паливного насоса - S81 (RS6 з правим кермом) |
8-ми роз'ємний монтажний блок
Цей блок реле розташовується за центральним розподільчим пристроєм. Ось його схема.
| № | Опис |
|---|---|
| 1 | Реле електромагнітних клапанів - ABS з ESP - J106 |
| 2 | Реле вентилятора радіатора (2-а швидкість) - J101 |
| 3 | Реле вентилятора радіатора - J26 Реле прокачування ОР після викл. двигуна -J151 |
| 4 | Реле включення вентилятора радіатора - J138 |
| 5 | Не використовується |
| 6 | Реле компресора пневмопідвіски - J403 (Allroad) |
| 7 | Реле гідравлічного насоса - ABS з ESP - J105 |
| 8 | Реле запірного клапана охолоджувальної рідини - J541 |
| 14 | Термо-запобіжник регулювання сидіння водія - S44 (Allroad) |
| 15 | Запобіжник 12В роз'єму - S184 |
| 16 | Термо-запобіжник передніх склопідйомників - S37 |
| 17 | Термо-запобіжник задніх склопідйомників - S43 |
| 18 | Запобіжник блоку ABS - S123 |
| 19 | Запобіжник вентилятора радіатора - S42 |
| 20 | Запобіжник блоку керування вентилятора радіатора - S142 |
| 21 | Термо-запобіжник регулювання сидіння водія - S44 Запобіжник вентилятора радіатора - S42 (Allroad) |
| 22 | Запобіжник пневмопідвіски - S110 (Allroad) |
| 24 | Термо-запобіжник регулювання сидіння пасажира - S80 |
Центральний розподільний пристрій
| № | Опис |
|---|---|
| 1 | Реле звукового сигналу - J4 |
| 2 | Реле розвантаження X контакту - J59 |
| 3 | Реле гідронасоса понижувального демультиплікатора - J555 (Allroad) |
| 4 | Реле паливного насоса - J17 (бензинові двигуни) Реле свічок розжарювання - J52 (дизельні двигуни) |
| 5 | Реле склоочисника та омивача - J31 |
| 6 | Реле склоочисника та омивача - J31 |
| A | Запобіжник регулювання рульової колонки - S275 |
| B | Запобіжник задньої шторки - S100 |
| C | Запобіжник блока керування охоронною сигналізацією II - S181 (таксі) Запобіжник C - S204 (поліцейські автомобілі) Запобіжник задньої кришки аварійного виходу - S195 (спеціальні автомобілі) Запобіжник блоку керування багатофункціонального рульового колеса - S326 |
Основний блок запобіжників
Розташовується з лівого торця приладової панелі під захисною кришкою.
Звіряйте опис схеми з таблицею на зворотному боці кришки.
| № | A | Опис |
|---|---|---|
| 1 | 5 | Жиклери омивачів лобового скла, що обігріваються, зовнішні дзеркала, що обігріваються |
| 2 | 10 | Покажчики повороту |
| 3 | 5 | Очисники фар, освітлення |
| 4 | 5 | Освітлення номерного знака |
| 5 | 10 | Обігрів сидінь, контроль ламп, каталізатор, освітлення вимикачів, перемикачі та двигуни зовнішнього дзеркала, контрольна лампа подушки безпеки, покажчик зовнішньої температури, кондиціонер, постійне опалення, задня штора, люк, система навігації |
| 6 | 5 | Центральне блокування замків |
| 7 | 10 | Блок керування ABS, вимикачі стоп-сигналу та педалі зчеплення |
| 8 | 5 | Телефон, Telematik |
| 9 | 10 | Дзеркала з підігрівом |
| 10 | 5 | Автоматичний коректор світла фар |
| 11 | 10 | Круїз-контроль при автоматичній коробці передач Multitronic |
| 12 | 10 | Живлення системи самодіагностики |
| 13 | 10 | Стоп-сигнали |
| 14 | 10 | Внутрішнє освітлення, світильники для читання, попереджувальна сигналізація, дзеркало в протисонячному козирку, пам'ять сидіння |
| 15 | 10 | Комбінація приладів, кондиціонер, пам'ять сидіння та дзеркала, годинник попередньої системи опалення, система навігації |
| 16 | 5 | Електронна система стабілізації |
| 17 | 10 | Навігаційна система |
| 18 | 10 | Дальнє світло праве |
| 19 | 10 | Дальнє світло ліве |
| 20 | 10 / 15 | Ближнє світло праве, коректор нахилу правої фари |
| 21 | 10 / 15 | Ближнє світло ліве, коректор нахилу лівої фари |
| 22 | 5 | Габаритні та стоянкові вогні праві |
| 23 | 5 | Габаритні та стоянкові вогні ліві |
| 24 | 25 | Склоочисники, насос омивача, реле інтервалів часу |
| 25 | 30 | Вентилятор системи вентиляції, кондиціонера, постійного опалення, люк |
| 26 | 30 | Обігрів заднього скла |
| 27 | 15 | Обігрів рульового колеса |
| 28 | 20 | Паливний насос |
| 29 | 20 / 30 | Електронні системи двигуна |
| 30 | 20 | Підйомно-зсувна панель люка даху |
| 31 | 15 | Ліхтарі заднього ходу, круїз-контроль, автоматична коробка передач, внутрішнє дзеркало заднього виду, що автоматично затемнюється |
| 32 | 20 | Електронні системи керування двигуном |
| 33 | 15 | Запобіжник прикурювача Audi A6 C5 |
| 34 | 15 | Електронні системи керування двигуном |
| 35 | 30 | "Плюс" тривалого електроживлення причепа |
| 36 | 15 | Протитуманні фари, задні протитуманні ліхтарі |
| 37 | 20 | Телефон, радіо |
| 38 | 20 | Світильник багажника, центральне блокування замків |
| 39 | 15 | Аварійна сигналізація |
| 40 | 25 | Звуковий сигнал |
| 41 | 25 | Антиблокувальна система/ система електронної стабілізації |
| 42 | 25 | Система електронної стабілізації |
| 43 | 5 | Контакти S (радіо) |
| 44 | 30 | Обігрів сидінь |
За прикурювач відповідає запобіжник номер 33 на 15А.
13-ти роз'ємний монтажний блок
| № | Опис |
|---|---|
| 1 | Реле звукового сигналу - J4 (Телематика - США) |
| 2 | Реле підключення генератора - J442 Блок керування охоронною сигналізацією - J85 (таксі) Реле сирени - J408 (поліцейські автомобілі) Реле охоронної сигналізації, перемикання світла - J549 (спеціальні автомобілі) |
| 3 | Роздільне реле сонячної батареї -J309 Блок керування охоронною сигналізацією - J85 (таксі) Реле сирени - J408 (поліцейські автомобілі) Реле охоронної сигналізації, сигналізація дальнім світлом - J461 (спеціальні автомобілі) |
| 4 | Реле блокування стартера -J207 Реле блокування стартера та ліхтаря заднього ходу - J226 |
| 5 | Реле магнітної муфти - J44 Реле автономного обігрівача - J8 |
| 6 | Реле протитуманного світла - J5 Реле паливного насоса - J17 (двигуни TDI) |
| 7 | Блок керування багатофункціонального рульового колеса - J453 |
| 8 | Блок керування багатофункціонального рульового колеса - J453 |
| 9 | Пристрій контролю ламп - J123 |
| 10 | Пристрій контролю ламп - J123 |
| 11 | Блок керування функції складання дзеркал - J351 |
| 12 | Блок керування функції складання дзеркал - J351 |
| 13 | Блок керування Servotronic - J236 |
| 14 | Запобіжник таксометра - S182 Запобіжник E - S201 (поліцейські автомобілі) Запобіжник реле гідравлічного насоса - S279 (Allroad) |
| 15 | Не використовується |
| 16 | Запобіжник охоронної сигналізації - S57 (таксі) Запобіжник B - S202 (поліцейські автомобілі) |
| 17 | Запобіжник таксометра та охоронної сигналізації - S183 (таксі) Запобіжник C - S203 (поліцейські автомобілі) Запобіжник рації - S253 (спеціальні автомобілі) Запобіжник протитуманних фар - S28 (денні ходові вогні - Канада) |
| 18 | Встановлено в будь-якому вільному місці Реле підключення генератора - J442 (спеціальні автомобілі) Блок керування охоронною сигналізацією II - J430 (таксі) Реле світлової сигналізації - J182 (поліцейські автомобілі) Роздільне реле сонячної батареї -J309 (таксі) |
Монтажний блок у водовідвідному коробі
| № | Описание |
|---|---|
| 1 | Реле вторинного повітряного насоса - J299 (RS6) |
| 1a | Реле вентилятора радіатора (Allroad) - J26 |
| 1b | Реле прокачування ОЖ після вимкнення двигуна (Allroad) - J151 Реле додаткового насоса системи охолодження - J496 |
| 2 | Реле вторинного повітряного насоса - J299 |
| 3 | Реле живлення блоку Motronic - J271 (бензинові двигуни) Реле системи безпосереднього впорскування дизельного палива - J322 (дизельні двигуни) Реле, протиблокувальний пристрій - J64 (автоматична коробка передач - 01J) |
| 4 | Реле насоса системи охолодження палива - J445 Реле прокачування ОР після вимкнення двигуна - J151 (RS6) |
| 4a | Не використовується |
| 5 | Запобіжник блока керування двигуном - S102 Запобіжник електроніки двигуна (Allroad) - S282 |
| 6 | Не використовується (автомобілі з лівим кермом) Запобіжник свічок розжарювання - S125 (двигуни: V6 TDI, V8 TDI) Запобіжник свічок розжарювання - S39 (чотирициліндрові двигуни) Запобіжник вентилятора радіатора - S94 (Allroad) |
| 7 | Запобіжник свічок розжарювання - S39 (двигуни: V6 TDI, V8 TDI) Запобіжник насоса вторинного повітря - S130 (бензинові двигуни) Запобіжник допоміжного нагрівача - S62 (автомобілі з правим кермом) Не використовується (автомобілі з правим кермом) |
| 8 | Запобіжник допоміжного нагрівача - S62 (автомобілі з лівим кермом) Не використовується (автомобілі з лівим кермом) |
| 9 | Запобіжник свічок розжарювання - S125 (двигуни: V6 TDI, V8 TDI) Запобіжник свічок розжарювання - S39 (чотирициліндрові двигуни) Запобіжник вентилятора радіатора - S94 (Allroad) Запобіжник насоса охолоджувальної рідини - S78 (RS6) Не використовується (автомобілі з правим кермом) |
| 10 | Запобіжник насоса охолодження палива - S262 Запобіжник -1- (15) - S199 (автоматична коробка передач 01J) Запобіжник блоку керування вентилятора радіатора - S142 (Allroad) Не використовується (автомобілі з правим кермом) |
Окремі запобіжники:
Автомобілі з лівим кермом:
- Допоміжний нагрівач - S62 (з 2001 року)
Автомобілі з правим кермом:
- Допоміжний нагрівач - S62 (з 2001 року)
- Запобіжник насоса охолодження палива - S262
- Запобіжник -1- (15) - S199 (автоматична коробка передач 01J)
- Запобіжник блока керування вентилятора радіатора - S142 (Allroad)
