Volkswagen Polo Sedan – był produkowany w Rosji w latach 2010, 2011, 2012, 2013, 2014. W 2015 roku samochód przeszedł lifting, a zmodernizowany model był produkowany również w latach 2016, 2017, 2018, 2019, 2020 i jest produkowany do chwili obecnej. W naszym materiale pokażemy opis bezpieczników i przekaźników Volkswagen Polo Sedan ze schematami skrzynek oraz ich zdjęciami, a także miejsca ich lokalizacji. Wyróżnimy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników w skrzynkach może różnić się od przedstawionego materiału i zależy od roku produkcji oraz poziomu wyposażenia (Trendline, Comfortline itp.) Państwa samochodu. W razie trudności należy skontaktować się z najbliższym autoryzowanym dealerem.
Spis treści
Skrzynki w kabinie pasażerskiej
Skrzynka bezpieczników
Znajduje się pod kolumną kierownicy, za osłoną ochronną.

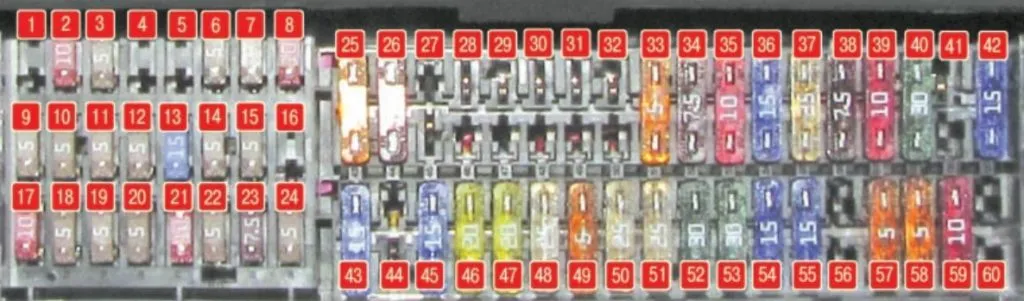

Schemat
Ogólny opis bezpieczników
| 1 | Rezerwa |
| 2 | 10/15A Przełączniki przy kierownicy, pompa spryskiwacza szyby przedniej, silnik elektryczny wycieraczki tylnej szyby |
| 3 | 5/7,5A Przekaźnik pompy paliwowej, sterownik silnika |
| 4 | 7,5A Przełączniki przy kierownicy |
| 5 | Rezerwa |
| 6 | 5A Sterownik zestawu wskaźników |
| 7 | 5/15A Regulator kąta pochylenia reflektorów, lampy oświetlenia tablicy rejestracyjnej |
| 8 | 10A Wtryskiwacze lub rezerwa |
| 9 | 5/7,5A Sterownik ABS, wyłącznik ASR/ESP |
| 10 | 5/7,5A Urządzenie główne, czujnik prędkości pojazdu, selektor automatycznej skrzyni biegów, sterownik elektrycznego pakietu, wyłącznik zapłonu |
| 11 | 5A Regulator kąta pochylenia reflektorów, silniczki przekładniowe w reflektorach |
| 12 | 5A Dżojstek regulacji lusterek wstecznych |
| 13 | 15A Sterownik automatycznej skrzyni biegów, wielofunkcyjny przełącznik automatycznej skrzyni biegów, selektor automatycznej skrzyni biegów |
| 14 | 5/10A Sterownik poduszek powietrznych |
| 15 | 5A Elementy ogrzewania dysz spryskiwacza szyby przedniej |
| 16 | 5/10A Sterownik systemu parkowania |
| 17 | 10/15A Ogrzewanie sond lambda i zawór systemu wychwytywania par paliwa |
| 18 | 5/7,5A Sterownik zestawu wskaźników, lampa światła przeciwmgłowego w lewym tylnym zespole oświetleniowym |
| 19 | 5/7,5A Przekaźnik świateł postojowych, urządzenie główne do odtwarzania dźwięku, sterownik elektrycznego pakietu, wyłącznik zapłonu i rozrusznika |
| 20 | 5/10A Sterownik zestawu wskaźników, przełączniki przy kierownicy |
| 21 | 10/15A Sterownik elektrycznego pakietu, lampy oświetlenia kierunkowego, lampka oświetlenia wnętrza z opóźnionym wyłączaniem, lampka oświetlenia bagażnika |
| 22 | 5/10A Złącze diagnostyczne, sterownik klimatyzacji, sterownik automatycznej klimatyzacji, elektromagnes blokady kluczyka w wyłączniku zapłonu |
| 23 | 7,5/10A Sterownik elektrycznego pakietu, sterownik silnika, sterownik automatycznej skrzyni biegów, przełącznik automatycznej skrzyni biegów (tryb ręczny) |
| 24 | 5A Sterownik elektrycznego pakietu, elementy ogrzewania lusterek zewnętrznych |
| 25 | 5/7,5A Czujnik ciśnienia czynnika chłodniczego, przekaźnik sprężarki klimatyzacji, sterownik wentylatora układu chłodzenia, sterownik klimatyzacji, złącze diagnostyczne, sterownik ogrzewania i wentylacji, złącze diagnostyczne |
| 26 | 7,5/10A Sterownik wspomagania układu kierowniczego |
| 27 | 5/15A Wyłącznik lampy światła cofania w prawym tylnym zespole oświetleniowym |
| 28 | 10A Sonda lambda |
| 29 | 20A Cewki zapłonowe |
| 30 | 15A Zawór elektromagnetyczny adsorbera, pompa płynu chłodzącego, zawór przełączający chłodnicy systemu recyrkulacji spalin |
| 31 | 10A Wtryskiwacze cylindrów |
| 32 | 10A Pompa paliwowa, 30A Sterownik silnika |
| 33 | 5A Czujnik położenia pedału sprzęgła, wyłącznik świateł hamowania 10A Sterownik wentylatora chłodnicy |
| 34 | 7,5A Prawy zespół – reflektor (światła drogowe)20A Światła drogowe |
| 35 | 10A Sterownik silnika |
| 36 | 10/15A Pompa paliwowa lub wtryskiwacze 20A Przekaźnik podawania paliwa w przewodzie ciśnieniowym |
| 37 | 25A Regulator podgrzewania fotela kierowcy, regulator podgrzewania fotela przedniego pasażera, sterownik podgrzewania foteli przednich |
| 38 | 7,5A Lewy zespół – reflektor (światła drogowe), sterownik zestawu wskaźników 30A Sterownik automatycznej skrzyni biegów |
| 39 | 10/15A Prawy zespół reflektorów (światła mijania) |
| 40 | 30A Przełącznik wentylatora nagrzewnicy, sterownik wentylatora nagrzewnicy |
| 41 | 15A Silnik elektryczny wycieraczki tylnej szyby |
| 42 | 15/20A Bezpiecznik zapalniczki |
| 43 | 15/20A Sterownik elektrycznego pakietu, lampy kierunkowskazów, lampy świateł hamowania |
| 44 | 15A Czujnik ultradźwiękowy systemu alarmowego, syrena systemu alarmowego |
| 45 | 15/30A Sterownik systemu nawigacji, urządzenie główne do odtwarzania dźwięku, sterownik systemu multimedialnego |
| 46 | 20/30A Sterownik elektrycznego pakietu (klakson) |
| 47 | 20/30A Sterownik elektrycznego pakietu (silnik elektryczny wycieraczek) |
| 48 | 25A/30A Centralny zamek, napęd zamka drzwi bagażnika, napęd elektryczny klapy wlewu paliwa |
| 49 | 5/15A Lampa światła cofania |
| 50 | 25/30A Sterownik drzwi kierowcy |
| 51 | 25/30A Sterownik drzwi przedniego pasażera |
| 52 | 30A Sterownik lewych tylnych drzwi, sterownik prawych tylnych drzwi |
| 53 | 30A Ogrzewanie tylnej szyby |
| 54 | 15A Światła przeciwmgłowe przednie |
| 55 | 15A Cewki zapłonowe |
| 56 | 40A Przekaźnik ogrzewania szyby przedniej |
| 57 | 5/7,5A Lampy świateł postojowych w lewym zespole reflektora i lewym tylnym zespole oświetleniowym |
| 58 | 5/7,5A Lampy świateł postojowych w prawym zespole reflektora i prawym tylnym zespole oświetleniowym |
| 59 | 10/15A Lewy zespół – reflektor (światła mijania) |
| 60 | 15A Światła do jazdy dziennej |
Za zapalniczkę odpowiada bezpiecznik numer 42 o natężeniu 15 lub 20A.
Oznaczenie w formie tabeli
Skrzynka przekaźników
Większość obwodów zasilania wyposażenia elektrycznego samochodu jest zabezpieczona bezpiecznikami topikowymi. Odbiorniki o dużym poborze prądu są podłączone przez przekaźniki. Główna skrzynka przekaźników znajduje się pod deską rozdzielczą po lewej stronie (stronie kierowcy).
Schemat
Opis
- R1 – rezerwa;
- R2 – przekaźnik ogrzewania szyby przedniej (w zależności od wyposażenia);
- R3 – przekaźnik blokady rozrusznika;
- R4 – przekaźnik podawania paliwa w przewodzie ciśnieniowym;
- R5 – przekaźnik zasilania elektrycznego;
- R6 – rezerwa;
- R7 – przekaźnik przednich świateł postojowych;
- R8 – przekaźnik pompy paliwowej;
- R9 – przekaźnik układu klimatyzacji;
- R10 – przekaźnik styku „X”;
- R11 – R15 – rezerwa.
Skrzynka pod maską
Skrzynka montażowa bezpieczników i wkładek topikowych jest zamontowana na plastikowym uchwycie nad akumulatorem w komorze silnika.
Schemat
Opis
| 1 | 25A Sterownik ABS |
| 2 | 30A Sterownik silnika elektrycznego wentylatora układu chłodzenia, silnik elektryczny wentylatora układu chłodzenia |
| 3 | 5A Sterownik silnika elektrycznego wentylatora układu chłodzenia |
| 4 | 10A Sterownik ABS |
| 5 | 5A Sterownik elektrycznego pakietu |
| 6 | Rezerwa |
| SA1 | 150/175A Alternator |
| SA2 | Rezerwa |
| SA3 | 110A Wyłącznik zapłonu, przełącznik oświetlenia, przełączniki przy kierownicy, przekaźnik odciążenia styków wyłącznika zapłonu, przekaźnik pompy paliwowej, przekaźnik podawania paliwa przy otwieraniu drzwi kierowcy, przekaźnik świateł mijania, obwody bezpieczników 4, 20, 56, przekaźnik świateł postojowych, przekaźnik zasilania elektrycznego zacisku 30 |
| SA4 | 50A Sterownik wspomagania układu kierowniczego |
| SA5 | 40A Sterownik ABS |
| SA6 | 40A Sterownik wentylatora układu chłodzenia |
| SA7 | Rezerwa |
Schemat elektryczny i instrukcja Polo Sedan
Więcej informacji na temat napraw i konserwacji Volkswagen Polo Sedan, a także jego schematy elektryczne, można znaleźć, studiując niniejszą instrukcję: “pobierz“.
