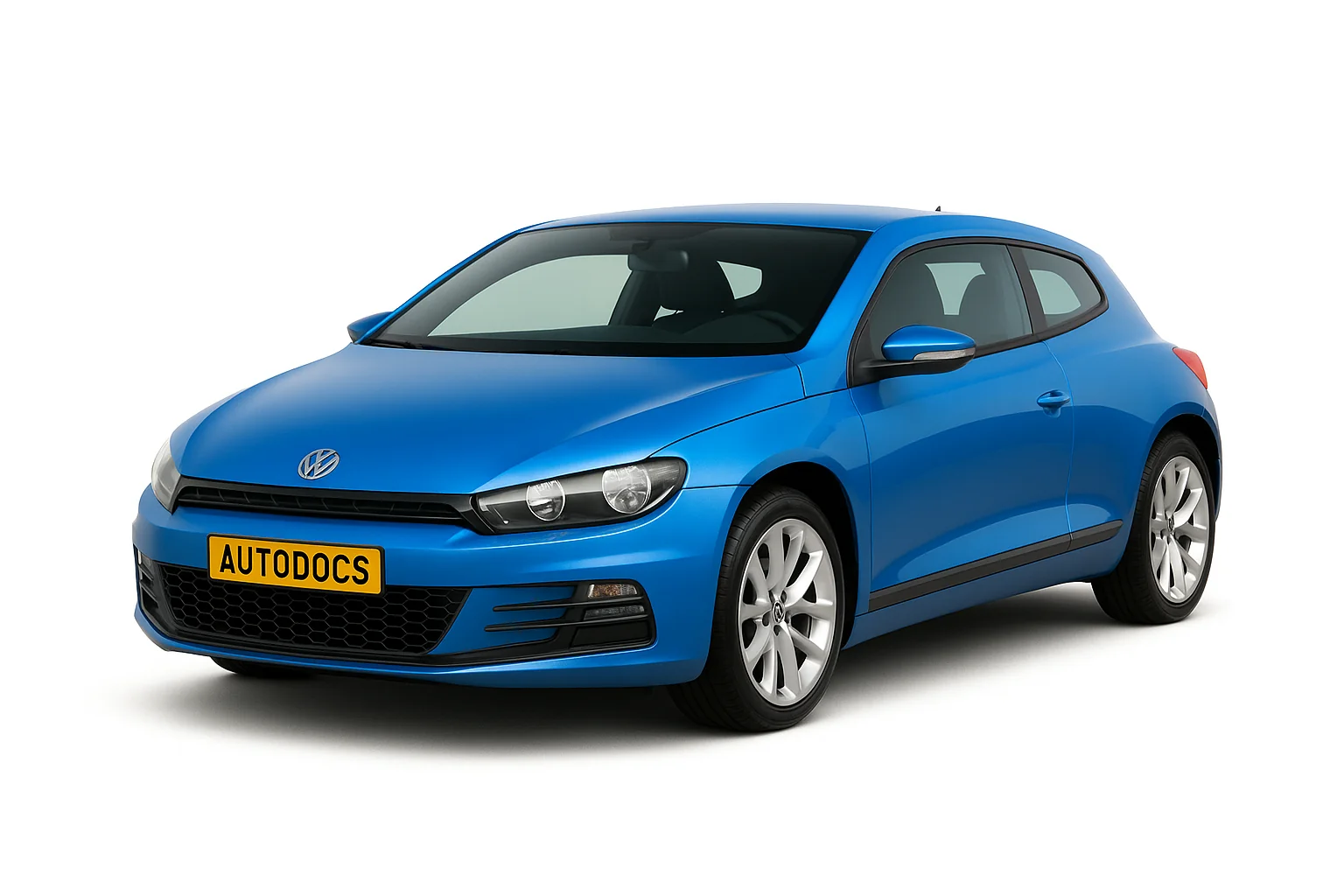

Volkswagen Scirocco – спортивний компактний хетчбек, що випускався у трьох поколіннях з 1974 року. Наш матеріал буде корисний власникам 3-го покоління, що вироблялося в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 і 2017 роках. Ми покажемо розташування блоків запобіжників і реле, їх схеми та опис, що підходять виключно для автомобіля фольксваген сирокко 3.
Виконання блоків запобіжників може відрізнятися від представленого та залежить від року випуску та комплектації Вашого автомобіля.
Блоки в салоні
Схема розташування блоків
Блок запобіжників
Знаходиться у торці панелі за захисною кришкою.
Схема
Опис
| Споживач | Номер (Струм в Амперах) |
| АБС | 2 (10), 4 (5) |
| Сенсор нахилу | 17 (5) |
| Подушки безпеки | 3 (5) |
| Вимикач сигналів гальмування | 2 (10) |
| Система регулювання депфірмування | 35 (20) |
| ESP | 2 (10), 4 (5) |
| Склопідйомники передні | 23 (30) |
| Вентилятор | 22 (40), 40 (40) |
| Обігрівач заднього скла | 25 (25) |
| Задній склоочисник | 41 (15) |
| Система охорони салону | 17 (5) |
| Комбінація приборів | 2 (10) |
| Паливний насос | 27 (15) |
| Поперековий підпір | 34 (15) |
| Коректор фар | 1 (10) |
| Люк | 33 (30) |
| Датчик дощу | 13 (10) |
| Форсунки склоомивача | 4 (5) |
| Очищувач фар | 36 (20) |
| Обігрів сидінь | 37 (30) |
| Прикурювач та розетки | 42 (20) |
| центральний замок | 12 (10) |
За прикурювач відповідає запобіжник номер 42 на 20А.
Блоки під капотом
Схема розміщення
Фото – приклад одного з варіантів виконання
Схема Варіант 1
Схема Варіант 2
Позначення окремих елементів
| Споживач | Номер (Струм в Амперах) |
| АБС | 4 (30), 25 (30) |
| Фари ліві | 26 (30) |
| Фари праві | 16 (30) |
| ESP | 4 (30), 25 (30) |
| Склоочисники лобового скла | 19 (30) |
| Звуковий сигнал | 17 (15) |
| Вентилятор радіатора | 24 (10) |
| Магнітолу | 8 (15) |
| Аудіосистема | 18 (30) |
| Телефон | 9 (15) |
