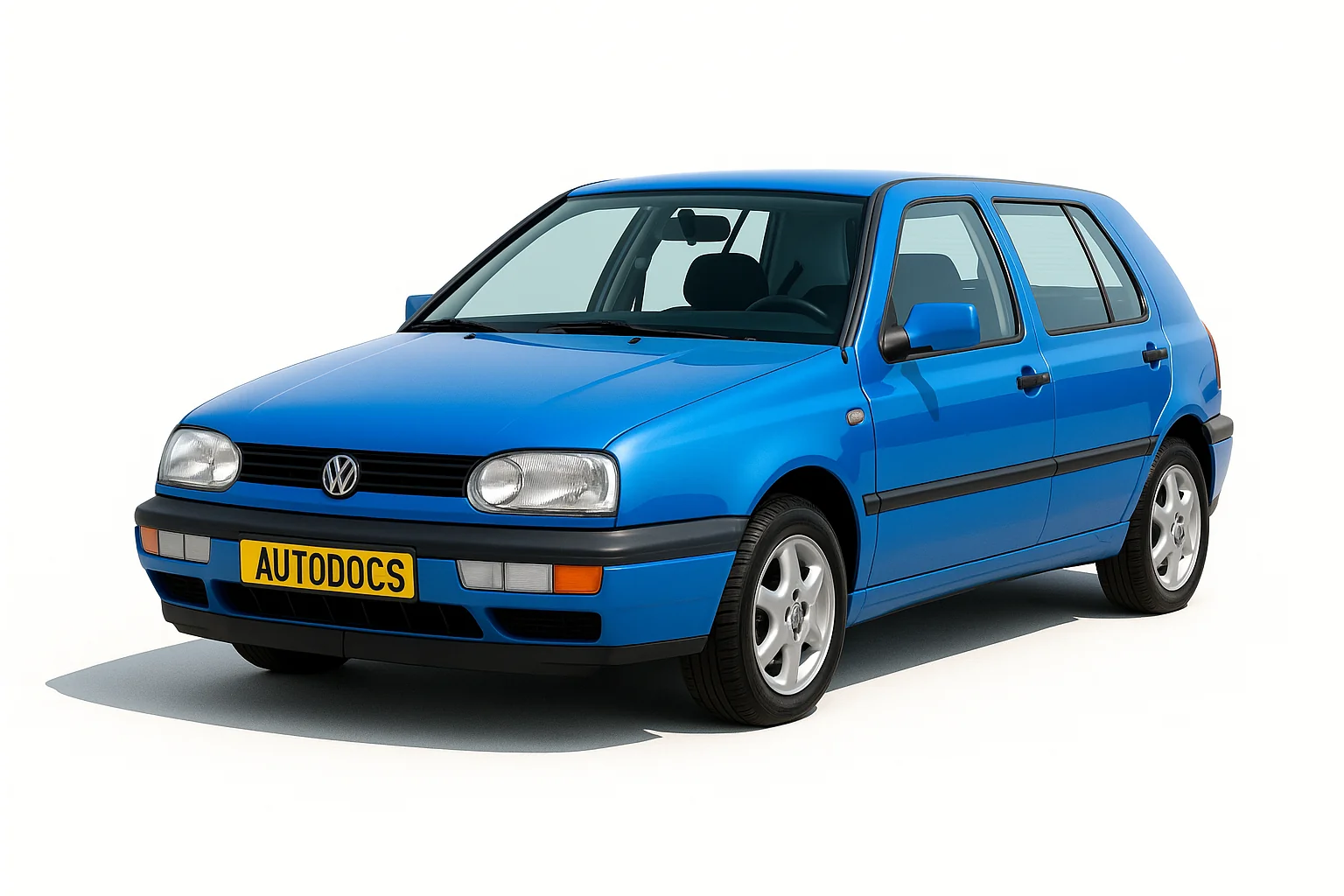

Компактный автомобиль Volkswagen Golf 3 го покоління випускався в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 і 2002 році з бензиновими і дизельними двигунами. Поставлявся по всьому світу з різними варіантами кузова: кабріолет, седан, універсал і хетчбек. У цій статті Ви знайдете опис схеми блоку запобіжників і реле Фольксваген Гольф 3 го покоління, його місце розташування і фото-приклад виконання. Окремо відзначимо запобіжник, що відповідає за прикурювач. Наприкінці матеріалу, можете завантажити повні електросхеми. Якщо не підходить покоління вивчіть інформацію для 2-го и 4-го відповідно.
Залежно від країни поставки, року випуску і комплектації автомобіля можливо зустріти інші варіанти виконання основного блоку запобіжників і реле.
Блок у салоні
Він розташований у нижній частині приладової панелі з боку водія, за захисною кришкою. Для її зняття натисніть на кнопки - фіксатори.
Сам блок має приблизно такий вигляд:
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Ліва фара - ближнє світло, електродвигуни коректора фар |
| 2 | 10 | Ближнє світло - права фара |
| 3 | 10 | Лампи підсвічування номерного знака |
| 4 | 15 | Очищувач та омивач скла задніх дверей |
| 5 | 15 | Очисники, омивачі, омивачі фар |
| 6 | 20 | Вентилятор обігрівача |
| 7 | 10 | Передні та задні габарити - праві |
| 8 | 10 | Передні та задні габарити - ліві |
| 9 | 20 | Обігрівач заднього скла |
| 10 | 15 | Протитуманні фари |
| 11 | 10 | Дальнє світло - ліва фара |
| 12 | 10 | Дальнє світло - права фара |
| 13 | 10 | Сигнал |
| 14 | 10 | Ліхтарі заднього ходу, підігрівачі форсунок омивача, центральний замок, електропривод дзеркала заднього виду на дверцятах, підігрівач сидінь, система підтримання швидкості, електропривод склопідйомників |
| 15 | 10 | Спідометр, підігрівач впускного колектора |
| 16 | 15 | Підсвічування панелі приладів, індикатор ABS, індикатор SRS, люк, система обігріву Thermotronic |
| 17 | 10 | Лампи аварійної сигналізації, покажчики повороту |
| 18 | 20 | Паливний насос, кисневий датчик, що підігрівається |
| 19 | 30 | Вентилятор радіатора, реле кондиціонера |
| 20 | 10 | Стоп-сигнали |
| 21 | 15 | Лампи освітлення салону, лампа освітлення багажника, центральний замок, люк |
| 22 | 10 | Радіо, запобіжник, магнітола |
| Призначення реле | ||
| 1 | Реле кондиціонера | |
| 2 | Реле очищувача/ омивача заднього скла | |
| 3 | Реле електронного блоку керування двигуном | |
| 4 | Реле основних ланцюгів запалювання | |
| 5 | — | |
| 6 | Реле - переривник покажчиків повороту | |
| 7 | Блок керування омивачами фар | |
| 8 | Реле переривчастого режиму роботи очищувача/ омивача лобового скла | |
| 9 | Реле індикатора не пристебнутих ременів безпеки 1995 р. | |
| 10 | Реле протитуманних фар | |
| 11 | Реле звукового сигналу | |
| 12 | Реле паливного насоса | |
| 13 | Реле підігрівача впускного колектора | |
| 14 | — | |
| 15 | Реле насоса ABS | |
| 16 | Реле ліхтарів заднього ходу (Ecomatic) | |
| 17 | Реле дальнього світла фар (Ecomatic) | |
| 18 | Реле ближнього світла фар (Ecomatic) | |
| 19 | Запобіжник 30А - кондиціонер, Climatronic 2,0/2,8 (1993) | |
| 20 | Реле вимикача заборони запуску | |
| 21 | Реле кисневого датчика | |
| 22 | Реле індикатора не пристебнутих ременів безпеки (1995) | |
| 23 | Реле вакуумного насоса (Ecomatic) | |
| 24 | Термозапобіжник (20А) - Електропривод склопідйомників | |
За прикурювач відповідає запобіжник номер 22 на 10А.
Запобіжники під капотом
На автомобілях із дизельними двигунами електричний ланцюг живлення свічок розжарювання захищено запобіжником високої потужності, виконаним у вигляді плавкої вставки.
На деяких моделях, під час увімкнення вентилятора охолодження радіатора, так само може використовуватися плавка вставка.
Електросхеми фольксваген гольф 3
Більше інформації про всі електричні схеми в автомобілі Volkswagen Golf 3 можете дізнатися в цьому посібнику: "скачати".
