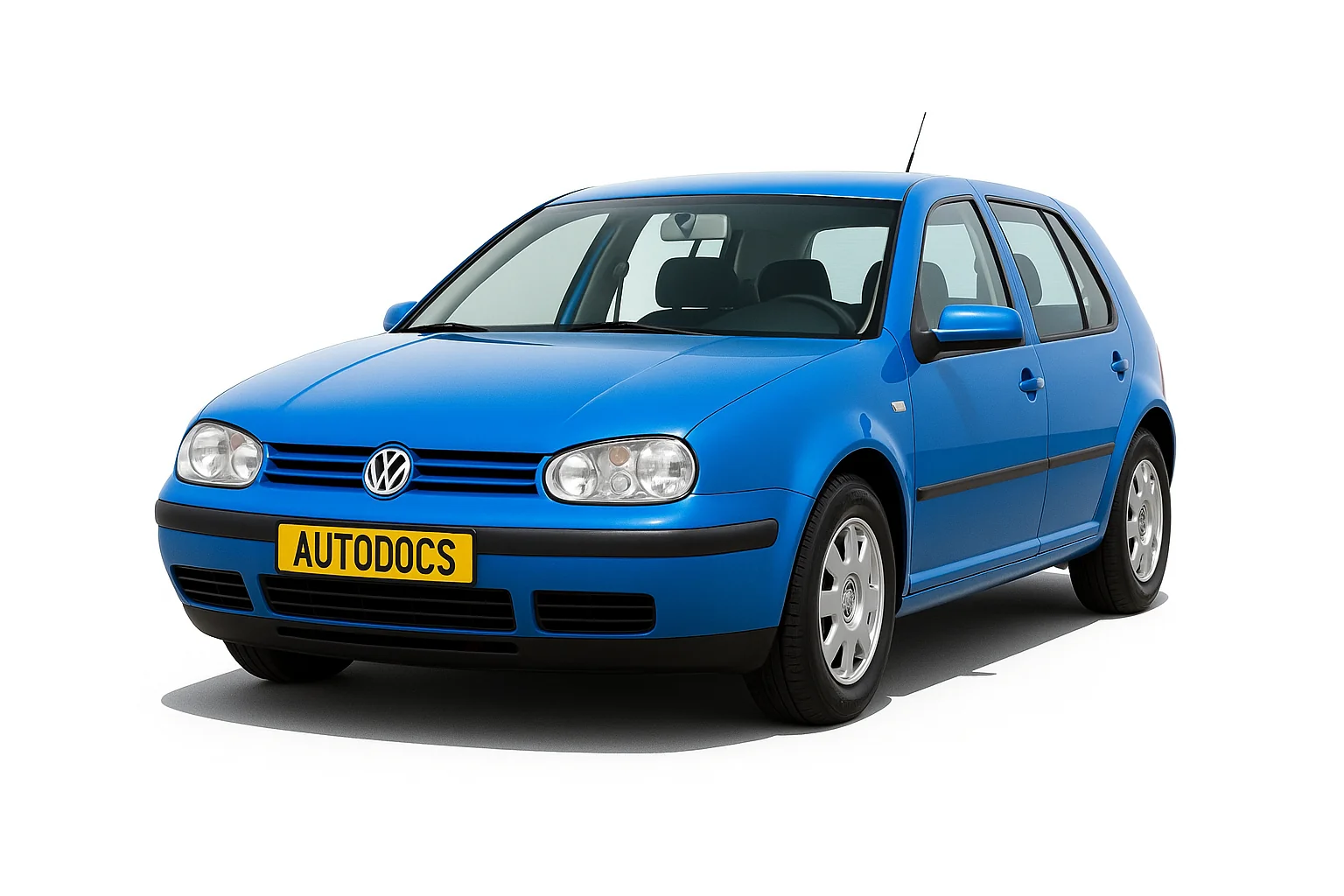

Volkswagen Golf 4 покоління належить до автомобілів компактного класу. Вироблявся в 1997, 1998, 1999, 2000, 2001, 2002, 2003 і 2004 році з кузовами хетчбек, універсал, кабріолет. У даній публікації ми представимо опис схем блоків запобіжників і реле Фольксваген Гольф 4 з фото - прикладом, а також запропонуємо для скачування повні електросхеми. Окремо відзначимо запобіжник прикурювача.
Можливі відмінності в представленому матеріалі та Вашому розташуванні. Звіряйте актуальне призначення з описом на захисній кришці. Якщо володієте іншим поколінням автомобіля, вивчіть опис для 3 і 5 покоління відповідно.
Зміст
Блоки у салоні
Блок запобіжників
Він розташований у торці приладової панелі ліворуч і закритий захисною кришкою.
| № | A | Призначення |
|---|---|---|
| F1 | 10А | Лампа освітлення речового ящика, електрообігрів дзеркал |
| F2 | 10А | Покажчики повороту, аварійна сигналізація, електрокоректор світла Фар |
| F3 | 5А | Реле протитуманних фар, регулятор освітлення |
| F4 | 5А | Лампи ліхтарів освітлення номерного знака |
| F5 | 7,5А | Кондиціонер, система керування двигуном, електропривод дзеркал, обігрів сидінь |
| F6 | 5А | Центральне блокування замків та електричні склопідйомники |
| F7 | 10А | Лампи світла заднього ходу |
| F9 | 5А | АБС, система стабілізації руху, система управління тяговою силою |
| F10 | 15А | Електронний блок керування (ЕБУ) |
| F11 | 5А | Щиток приладів |
| F12 | 7,5А | Живлення діагностичного приладу |
| F13 | 10А | Лампи сигналів гальмування |
| F14 | 10А | Лампи освітлення салону |
| F15 | 5А | Щиток приладів, система стабілізації руху |
| F18 | 10А | Права фара (дальнє світло) |
| F19 | 10А | Ліва фара (дальнє світло) |
| F20 | 15А | Права фара (ближнє світло), права фара (газорозрядна лампа), керування світлом фар з газорозрядними лампами |
| F21 | 15А | Ліва фара (ближнє світло), ліва фара (газорозрядна лампа) |
| F22 | 5А | Лампа габаритного світла (права фара) |
| F23 | 5А | Лампа габаритного світла (ліва фара) |
| F24 | 20А | Електродвигун очищувача вітрового скла, електродвигун склоомивача |
| F25 | 25А | Електровентилятор обігрівача, кондиціонер |
| F26 | 25А | Електрообігрів заднього скла |
| F27 | 15А | Електродвигун очищувача скла дверей багажного відділення |
| F28 | 15А | Паливний насос |
| F29 | 15А | Електронний блок керування, запалювання |
| F31 | 20А | Автоматична коробка передач |
| F32 | 10А | Форсунки |
| F34 | 10А | Система керування двигуном |
| F35 | 30А | Гніздо 12 В |
| F36 | 15А | Протитуманні фари |
| F37 | 10А | Автомагнітола, система "комфорт", центральне блокування, електричні склопідйомники |
| F38 | 15А | Лампа освітлення багажника, центральне блокування, кришка лючка горловини паливного бака |
| F39 | 15А | Аварійна сигналізація |
| F40 | 20А | Звуковий сигнал |
| F41 | 15А | Запобіжник прикурювача |
| F42 | 15А | Автомагнітола |
| F43 | 10А | Система керування двигуном |
| F44 | 15А | Обігрів сидінь |
За прикурювач відповідає запобіжник номер 41 на 30А.
Блок реле
Основний блок із реле розташований під самою панеллю, з боку водія.
| № | Опис |
|---|---|
| Блок R | |
| I | Реле звукового сигналу - Реле 53 |
| II | Проміжне реле контакту Х - Реле 100 |
| III | Вільне |
| IV | Реле паливного насоса. Реле свічок розжарювання - Реле 409/167/103 |
| V | Реле склоочисників - Реле 603, 377, 389, 192 |
| VI | Вільне |
| А | Запобіжник для електричного регулювання сидіння |
| В | Вільне |
| С | Запобіжник для електричних склопідйомників, центрального замка та зовнішніх дзеркал заднього виду, що обігріваються |
| Блок Z13 | |
| 1 | Реле протитуманних фар - Реле 53 |
| 2 | Реле дистанційного розблокування задніх дверей |
| 3 | Реле блокування стартера |
| 4 | Вільне |
| 5 | Вільне |
| 6 | Розподільне реле для радіо/телефону - Реле 147 |
| 7 | Реле електронного контролю частоти обертання (EPS) |
| 8 | Реле зовнішнього освітлення |
| 9 | Реле паливного насоса (Syncro-дизель) і блок управління сигналізації - ТАКСІ |
| 10 | Блок управління сигналізацією - TAXI |
| 11 | Реле стартера та блокування заднього ходу - Реле 175 |
| 12 | Реле подачі напруги на клему 30 |
| 13 | Реле вентилятора радіатора (кондиціонер) |
| Плавкі запобіжники на блоці Z13 | |
| D | Вільне |
| Е | Задній склопідйомник |
| F | Миготливий світлосигнальний пристрій для попереджувальної сигналізації крадіжки |
| G | Рупор для попереджувальної сигналізації крадіжки |
Загальне призначення реле
Реле (000 953 227 A) - Реле для комфортних покажчиків поворотів
Реле 53 (141 951 253 B) - Реле звукового сигналу, Реле протитуманних фар, Реле для паливного насоса (дизель, 4Motion)
Реле 79 (191 927 841) - Реле кришки багажного відсіку
Реле 87 (191 957 917 A) - Блок керування блокування муфти вільного ходу
Реле 100 (7M0 951 253 A) - Реле із замикаючим контактом
Реле 103 (357 911 253) - Реле свічок розжарювання (дизель)
Реле 109 (1J0 906 381 A) - Реле паливного насоса
Реле 147 (1H0 959 142) - Реле для радіо/ телефону
Реле 167 (191 906 383 C) - Реле із замикаючим контактом для паливного насоса
Реле 175 (3A0 927 181) - Реле включення стартера для АКП
Реле 181 (1J0 959 485) - реле затримки вимкнення вентилятора радіатора
Реле 185 (3B0 911 251) - Реле із замикаючим контактом (Вимикач блокування стартера)
Реле 192 (1J0 955 531 A) - Блок керування переривчастим режимом роботи склоомивача/ склоочисника для а/м з датчиком дощу
Реле 206, 444 (1J0 927 841) - Реле із замикаючим контактом для а/м з електронною системою підтримки курсової стійкості ESP
Реле 393 (4B0 919 471 A) - Реле контролю перегорілих ламп
Реле 377 (4B0 955 531 A) - Блок керування переривчастого режиму роботи склоочисника
Реле 389 (4B0 955 531 C) - Блок керування переривчастого режиму роботи склоочисника
Реле 404 (7M0 951 253 C) - Реле універсальне (APF)
Реле 407 (1J0 947 221 A) - Блок управління кришки багажного відсіку для автомобілів без центрального замка
Реле 409 (191 906 383 C) - Реле паливного насоса
Реле 450, 452 (1J0 907 487 B) - Блок керування багатофункціонального рульового колеса
Реле 456 (3U0 941 597 A) - блок управління світлом (Skoda Superb)
Реле 603 (4B0 955 531 E) - Блок керування переривчастого режиму роботи склоомивача/ склоочисника
Блоки під капотом
Блок із реле
Додатковий блок реле розташовується під капотом на перегородці.
Там можуть перебувати реле: увімкнення насоса вторинного повітря або свічок напруження. Реле покажчиків поворотів і аварійної сигналізації вбудовано в сам вимикач аварійної сигналізації. А блок керування електровентиляторами системи охолодження встановлено на лівому лонжероні під акумуляторною батареєю.
Блок на кришці АКБ
Він розташований на самій кришці акумуляторної батареї.
Складається з відділу запобіжників і плавких вставок високої потужності.
| № | A | Позначення |
|---|---|---|
| S131 | 50А | Насос вторинного повітря |
| S132 | 50А | Система керування двигуном |
| S133 | 40/ 50А | Електродвигун вентилятора системи охолодження двигуна |
| S134 | 110А | Електрообладнання |
| S138 | 110/ 150А | Вивід "В+" генератора |
| S162 | 30А | АБС |
| S163 | 30А | АБС |
| S164 | 30А | Електродвигун вентилятора системи охолодження двигуна |
Електросхеми Фольксваген Гольф 4
Повну інформацію про електричні схеми Volkswagen Golf 4 покоління можете дізнатися в даному керівництві: "скачати".
