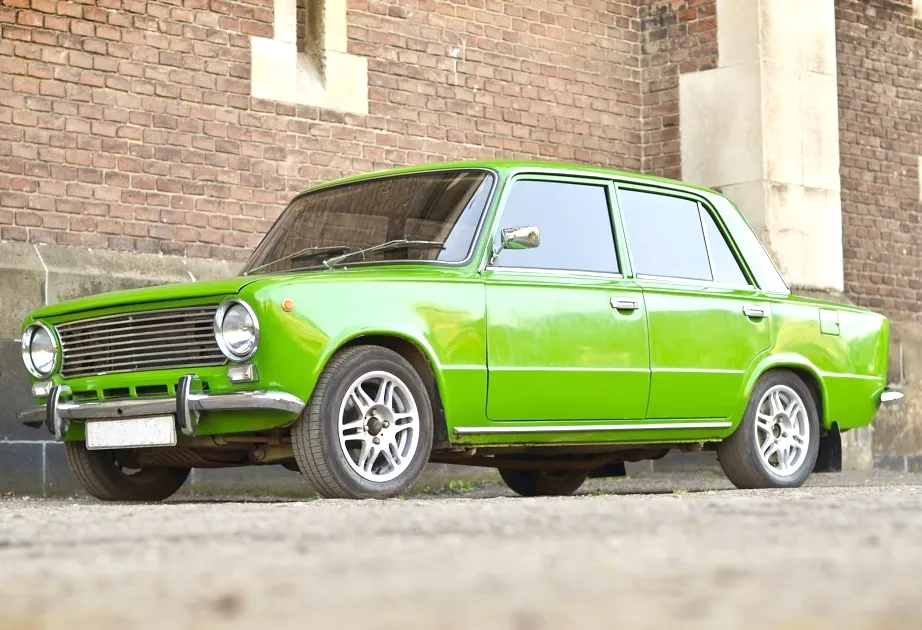

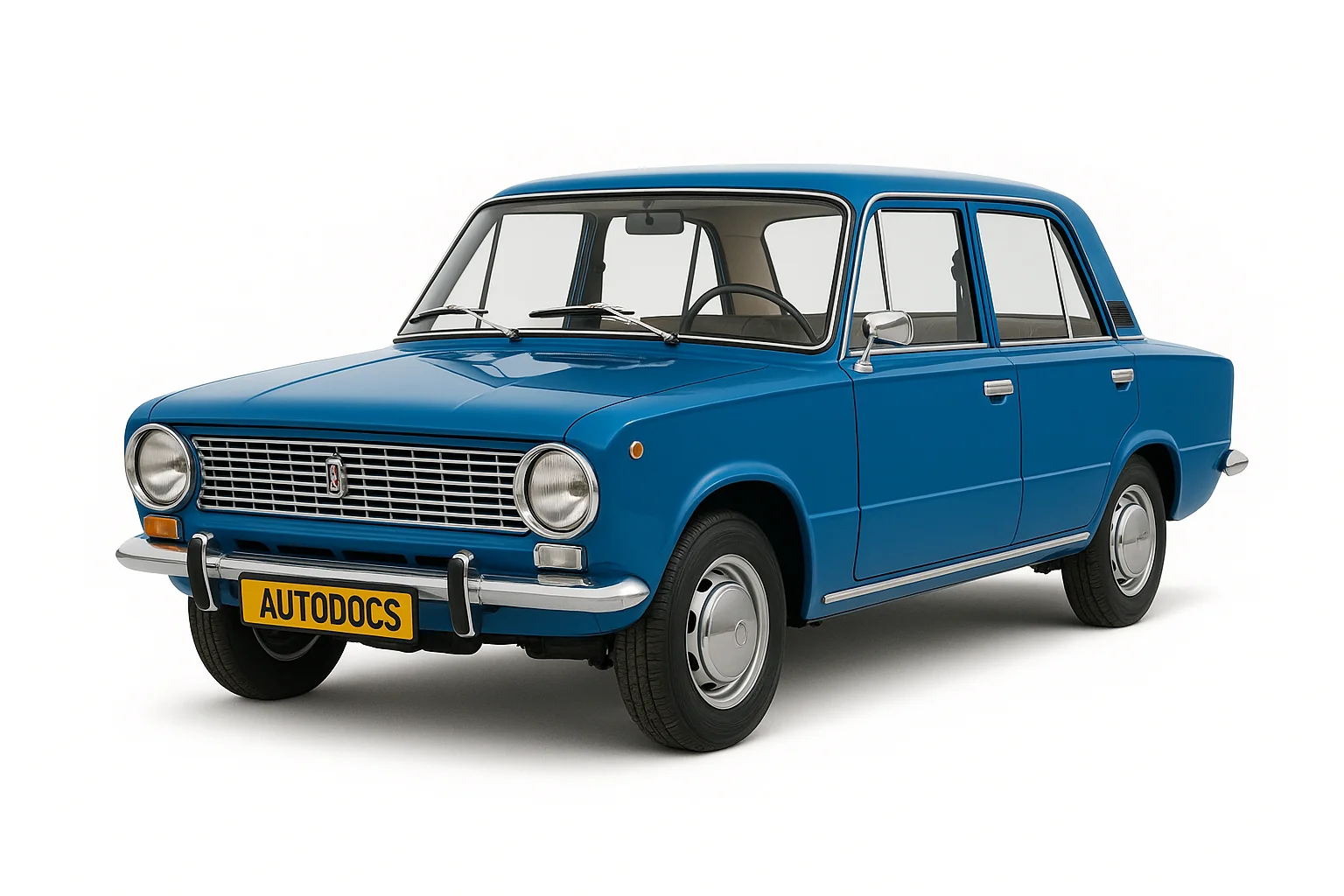

ВАЗ-2101 «Жигулі» — це культовий задньопривідний автомобіль з кузовом седан, який випускався з 1970 по 1988 рік включно. В народі модель отримала ласкаву назву «копійка». В даній статті ви знайдете детальний опис запобіжників та реле ВАЗ 2101, а також схеми блоку та місця їх розташування. Ми окремо відзначимо, який запобіжник відповідає за прикурювач в ВАЗ 2101, 2102, 2103.
Зміст
Запобіжники в салоні
Головний блок з запобіжниками знаходиться під панеллю з боку водія. Може бути закритий захисною кришкою.
| № | А | Опис |
|---|---|---|
| 1 | 16 | Плафони Звукові сигнали Штепсельна розетка Прикурювач Лампи стоп-сигналу |
| 2 | 8 | Склоочисник і реле склоочисника Електродвигун опалювача Електродвигун омивача вітрового скла (ВАЗ-21011, 21013) |
| 3 | 8 | Ліва фара (дальнє світло) Контрольна лампа включення дальнього світла |
| 4 | 8 | Права фара (дальнє світло) |
| 5 | 8 | Ліва фара (ближнє світло) |
| 6 | 8 | Права фара (ближнє світло) |
| 7 | 8 | Лівий передній ліхтар (габаритне світло) Ліва фара (габаритне світло; ВАЗ-21011, 21013) Контрольна лампа габаритного світла Правий задній ліхтар (габаритне світло) Лампа освітлення багажника Лампа ліхтаря освітлення номерного знака Ліхтар освітлення номерного знака (ВАЗ-2101) Лампа освітлення комбінації приладів |
| 8 | 8 | Правий передній ліхтар (габаритне світло) Права фара (габаритне світло; ВАЗ-21011, 2101) Лампа ліхтаря освітлення номерного знака Лампа освітлення прикурювача Лівий задній ліхтар (габаритне світло) Підкапотна лампа |
| 9 | 8 | Контрольна лампа тиску масла Покажчик температури охолоджуючої рідини Покажчик рівня палива з контрольной лампою резерву Контрольна лампа стоянкового гальма та рівня гальмівної рідини Покажчики повороту та відповідна контрольна лампа Контрольна лампа заряду акумуляторної батареї Ліхтар заднього ходу Лампа ящика для речей |
| 10 | 8 | Регулятор напруги Обмотка збудження генератора |
За прикурювач відповідає запобіжник номер 1 на 16А.
Окремо знаходиться реле склоочисника (РС-514), на лівій водійській стійці під торпедо за утеплювачем.
Електросхема 2101
Реле під капотом
Кілька елементів реле знаходиться в підкапотному просторі.
Реле покажчиків повороту та аварійної сигналізації
Реле покажчиків повороту та аварійної сигналізації (РС-491) розташоване на щиті передка під комбінацією приладів.
Реле світла фар та заряду АКБ
| № | Призначення |
|---|---|
| 1 | Реле сигналізатора заряду акумуляторної батареї (РС-702) |
| 2 | Реле включення дальнього світла фар (ВАЗ-21011 і BA3-21013) |
| 3 | Реле включення ближнього світла фар (ВАЗ-21011 і BA3-21013) |
1) Реле РС-702 служить для включення контрольной лампи на щитку приладів, коли напруга генератора недостатня для заряду акумуляторної батареї.
2) Фари. На автомобілях 2101 і 2102, а також на 21011 випуску до 1980 р. фари включаються перемикачем, розташованим на рульовій колонці, при включеному вимикачі зовнішнього освітлення. На автомобілях 21011 випуску з 1980 р. і на 21013 фари включаються цими ж вимикачами, але через допоміжні реле.
