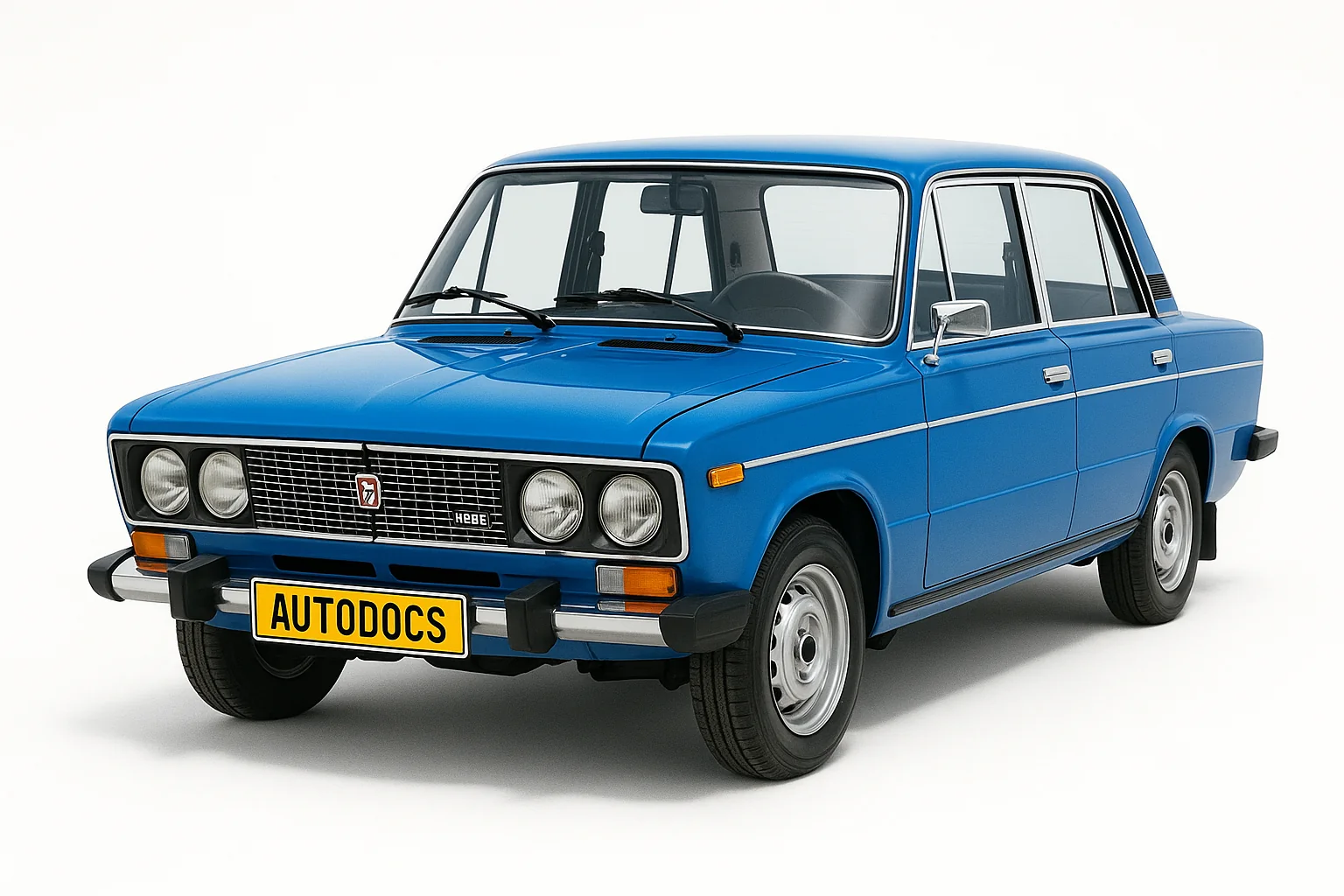

ВАЗ-2106 також відомий під назвами «Жигулі-1600»/«Lada-1600». Роки виробництва: 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 2006. У цій статті ви знайдете опис запобіжників та реле Ваз 2106 зі схемою блоку. Виділимо запобіжник, що відповідає за прикурювач.
Зміст
Запобіжники
Головний блок запобіжників знаходиться під панеллю ліворуч.
Схема
Опис
| 1 – Основний блок 41.3722 |
|
| 1 | 16А Прикурювач , лампи стоп-сигналу, звуковий сигнал, годинник, плафони освітлення салону, штепсельна розетка для переносної лампи |
| 2 | 8А Електродвигуни склоочисника та омивача вітрового скла, реле склоочисника, електродвигун обігрівача |
| 3 | 8А Далеке світло (ліва фара), лампа сигналізатора включення дальнього світла |
| 4 | 8А Далеке світло (права фара) |
| 5 | 8А Ближнє світло (ліва фара) |
| 6 | 8А Ближнє світло (права фара), задній протитуманний ліхтар |
| 7 | 8А Габаритне світло (лівий підфарник, правий задній ліхтар), лампа освітлення багажника, правий ліхтар освітлення номерного знака, лампи освітлення приладів, лампа підсвічування прикурювача |
| 8 | 8А Габаритне світло (правий підфарник, лівий задній ліхтар), лівий ліхтар освітлення номерного знака, лампа підкапотна, лампа сигналізатора габаритного світла |
| 9 | 8А Покажчики повороту і відповідна лампа сигналізатора, вказівник тиску масла з лампою сигналізатора, вказівник температури охолоджувальної рідини, лампи світла заднього ходу, покажчик рівня палива з лампою сигналізатора резерву, лампа сигналізатора включення стоянкового гальма та рівня гальмівної рідини, лампа клапан карбюратора, тахометр, лампа освітлення речового ящика, сигналізатор відкрита повітряної заслінки карбюратора, обмотка реле обігріву заднього скла |
| 10 | 8А Регулятор напруги, обмотка збудження генератора |
| 2 – Додатковий блок ПР-120 |
|
| 11 | 8А Резервний |
| 12 | 8А Резервний |
| 13 | 8А Склопідйомники |
| 14 | 16А Елемент обігріву заднього скла |
| 15 | 16А Електродвигун вентилятора системи охолодження |
| 16 | 8А Покажчики повороту в режимі аварійної сигналізації |
За роботу прикурювача відповідає запобіжник номер 1 на 16А.
Реле
Реле поворотів та аварійної сигналізації на 2106 знаходиться за щитком приладів, за тахометром. Недалеко від нього кріпляться реле обігріву заднього скла, реле – переривник контрольної лампи гальма стоянки (РС 492).
Реле двірників на автомобілі знаходиться у ногах водія з лівого боку під обшивкою.
Реле ближнього (Б) та далекого (А) світла фар кріпиться до бризковика правого лонжерону під капотом.
Поруч із ними розташоване реле лампи сигналізатора заряду акумуляторної батареї (РС 702).
Під капотом на бризковику лонжерону з лівого боку знаходяться реле вентилятора системи охолодження (90.3747-10, 113.3747-10) та реле звукових сигналів (РС 528) .
