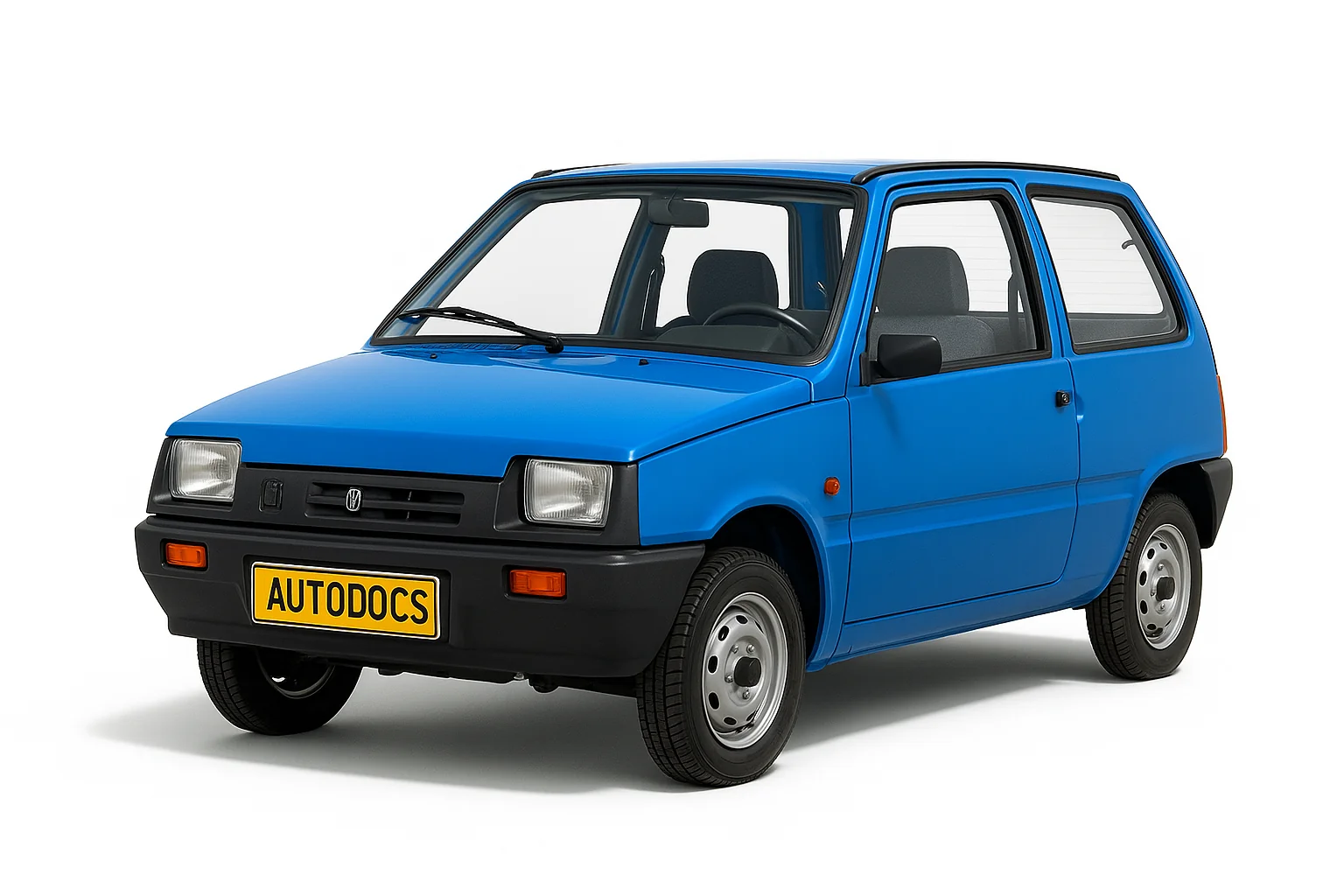

Ока – загальне позначення сімейства автомобілів також відомих під назвою ВАЗ 1111, ВАЗ-11113 (LADA OKA), СеАЗ-1111, КамАЗ-1111, Астро 11301. Випускався з різними модифікаціями з 1987 по 2008 рік. У даній публікації ви знайдете опис запобіжників та реле в автомобілі ОКА зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач. Наприкінці запропонуємо ознайомитись із електросхемою ОКА.
Блок запобіжників
Основний блок запобіжників знаходиться у салоні під панеллю з боку водія.
Нумерація йде зліва на права від 1 до 10 і буде нанесена на кришку блоку.
Опис
| 1 | 16А Електродвигун вентилятора обігрівача, Реле (обмотка) та датчик включення електродвигуна вентилятора системи охолодження двигуна, Реле (обмотка) включення обігріву заднього скла, Електродвигуни очищувача та омивача заднього скла, омивача вітрового скла |
| 2 | 8А Електромагнітний клапан карбюратора, Реле та електродвигун очищувача вітрового скла, Покажчики повороту та реле-переривник покажчиків повороту та аварійної сигналізації (в режимі вказівки повороту), Контрольна лампа покажчиків повороту , Задні ліхтарі (лампи світла заднього ходу) , двигуна), Контрольна лампа повітряної заслінки карбюратора, Реле-переривник та контрольна лампа стоянкової гальмівної системи та недостатнього рівня гальмівної рідини, Контрольна лампа тиску масла, Контрольна лампа розряду акумуляторної батареї, Покажчик температури охолоджуючої рідини, Вказівник рівня палива з контрольної |
| 3 | 8А Ліва фара (дальнє світло), Контрольна лампа дальнього світла фар |
| 4 | 8А Права фара (дальнє світло) |
| 5 | 8А Ліва фара (ближнє світло) |
| 6 | 8А Права фара (ближнє світло) |
| 7 | 8А Ліва фара (габаритне світло), Лівий задній ліхтар (габаритне світло), Ліхтарі освітлення номерного знака, Контрольна лампа габаритного світла |
| 8 | 8А Права фара (габаритне світло), Правий задній ліхтар (габаритне світло), Лампа освітлення комбінації приладів, Лампа освітлення прикурювача |
| 9 | 16А Покажчики повороту та реле-переривник покажчиків повороту та аварійної сигналізації в режимі аварійної сигналізації, Елемент обігріву заднього скла та реле (контакти) його включення |
| 10 | 16А Електродвигун вентилятора системи охолодження двигуна та реле (контакти) його включення, Звуковий сигнал, Штепсельна розетка для переносної лампи, Плафон освітлення салону, Задні ліхтарі (лампи стоп-сигналу). Прикурювач |
За роботу прикурювача відповідає запобіжник номер 10 на 16А.
Блок реле
З лівого боку під панеллю приладів встановлений блок із п'яти однакових реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)
Схема
Позначення
| 1 | Реле електро вентилятора радіатора двигуна |
| 2 | Реле ближнього світла фар |
| 3 | Реле далекого світла фар |
| 4 | Реле стартера |
| 5 | Реле обігріву заднього скла |
Додаткові реле
Залежно від комплектації та виконання можливе додаткове розміщення реле.
Схема
Призначення
- Реле аварійної сигналізації та покажчиків повороту (494.3747/2105-3747010-01) – розташоване за комбінацією приладів.
- Реле переднього склоочисника (РС-514 (2101-5205150)) – розташоване під оббивкою, лівою боковиною.
- Реле контрольної лампи гальма стоянки (РС-492 (2101-3803150)) – розташоване за комбінацією приладів, поруч з реле покажчиків повороту (див. пункт 1).
- Додаткове реле (90.3747-10/113.3747-10/2105-3747210-20).
- Реле запалювання (90.3747-10 / 113.3747-10 / 2105-3747210-20) – закріплене шурупом зсередини панелі приладів.
Електросхема ОКА
Більше інформації про електричні схеми з'єднань ОКА, можна дізнатися в цій схемі , а опис до неї тут .
