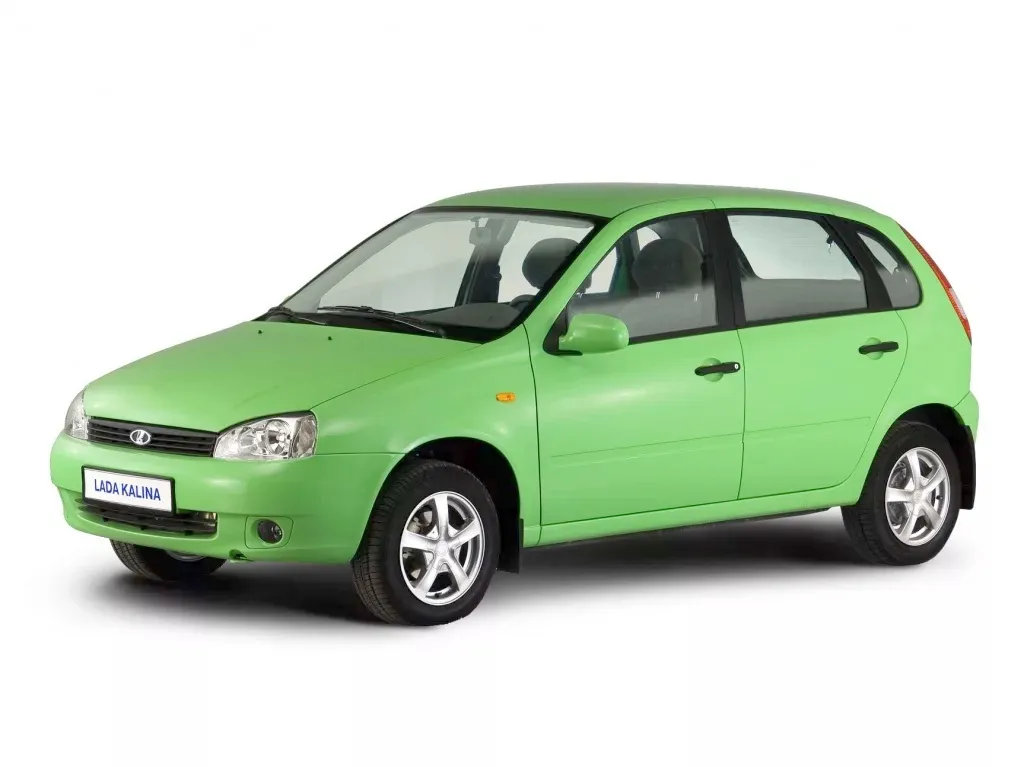

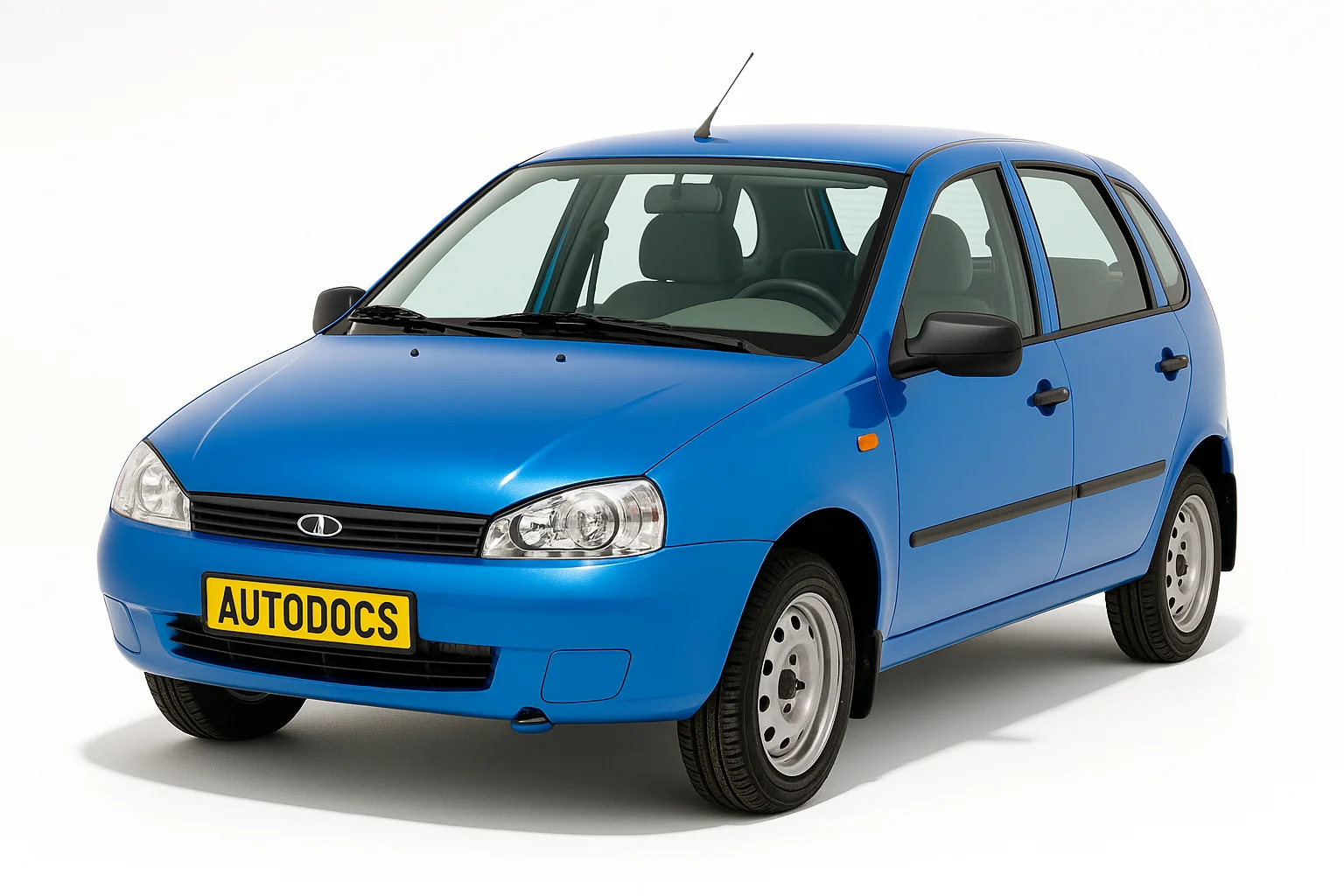

Лада Калина (Lada Kalina) 1-го покоління випускалася в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 і 2013 році під внутрішньо-заводськими номерами ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 з кузовами седан, хетчбек, універсал. У цій статті ми покажемо опис запобіжників і реле Лада Калина 1-го покоління зі схемами блоків і фотографіями. Відзначимо запобіжник, що відповідає за прикурювач.
Виконання блоків і призначення елементів у них може відрізнятися від представленого і залежить від року випуску та рівня оснащення Вашої Лади Калини. Звіряйте описом зі своїм, нанесеним на зворотний бік захисної кришки, або іншою технічною документацією.
Головний блок
Основний блок із запобіжниками і реле розташований під панеллю приладів з боку водія, за захисною кришкою.
| № | A | Опис запобіжників |
|---|---|---|
| F1 | 15 | Електронний блок керування двигуном, реле електро вентилятора системи охолодження, паливні форсунки |
| F2 | 30 | Електро склопідйомники |
| F3 | 15 | Аварійна сигналізація |
| F4 | 20 | Склоочисник, подушка безпеки |
| F5 | 25 | Опалювач (запобіжник пічки калини), Блок керування електро підсилювачем, Омивач вітрового скла |
| F6 | 20 | Звуковий сигнал |
| F7 | 10 | Рідкокристалічний індикатор комбінації приладів, Вимикач і лампи сигналів гальмування, Освітлення салону |
| F8 | 20 | Обігрів заднього скла |
| F9 | 5 | Лампи габаритного світла з правого боку, Лампа освітлення речового ящика |
| F10 | 5 | Лампи габаритного світла з лівого боку, Сигналізатор зовнішнього освітлення в комбінації приладів, Лампи освітлення номерного знака |
| F11 | 7,5 | Ліхтар заднього протитуманного світла, Блок керування іммобілізатором |
| F12 | 7,5 | Лампа ближнього світла правої блок - фари |
| F13 | 7,5 | Лампа ближнього світла лівого блок - фари |
| F14 | 10 | Лампа дальнього світла правої блок - фари |
| F15 | 10 | Лампа дальнього світла лівої блок - фари |
| F16 | 10 | Права протитуманна фара |
| F17 | 10 | Ліва протитуманна фара |
| F18 | 20 | Обігрів передніх сидінь, прикурювач |
| F19 | 10 | АБС |
| F20 | 15 | Прикурювач, замок багажного відділення, діагностичний роз'єм |
| F21 | 10 | Ланцюг блокування заднього ходу коробки передач |
| F22 | 15 | Блок керування охоронною сигналізацією |
| F23 | 10 | Блок керування електро підсилювачем рульового керування |
| F24 | 7,5 | Кондиціонера |
| F25 | 10 | Плафон освітлення салону, сигнали гальмування |
| F26 | 25 | АБС |
| F27 | Запасний | |
| F28 | Запасний | |
| F29 | Запасний | |
| F30 | Запасний | |
| F31 | 50 | Електро підсилювач рульового управління |
| F32 | 30 | АБС |
| Призначення реле | ||
| K1 | Реле омивача блок-фар | |
| K2 | Реле склопідйомників | |
| K3 | Додаткове реле стартера | |
| K4 | Розвантажувальне реле вимикача запалювання | |
| К5 | Реле аварійної сигналізації | |
| K6 | Реле обігріву сидінь / Реле очищувача | |
| K7 | Реле дальнього світла фар | |
| K8 | Реле звукового сигналу | |
| K9 | Реле протитуманних фар | |
| K10 | Реле обігріву заднього скла і зовнішніх дзеркал | |
| K11 | Реле підігріву сидінь | |
| K12 | Реле паливного насоса | |
| K13 | Реле світла заднього ходу | |
| K14 | Реле електро вентиляторів охолодження радіатора | |
| K15 | Реле обігріву вітрового скла | |
| K16 | Реле обігріву вітрового скла | |
| K17 | Реле муфти компресора кондиціонера | |
За прикурювач відповідає запобіжник номер 20 на 15А.
Блок системи керування двигуном
Цей блок розташований у центральній консолі.
Запобіжники, що відповідають за роботу двигуна, розташовані зверху під захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | Діагностичний роз'єм | |
| 2 | 15 | Ланцюги головного реле (обмотка реле ввімкнення електровентилятора системи охолодження, клапана продування адсорбера, датчика витрати повітря, датчика швидкості, датчика концентрації кисню, котушки запалювання) |
| 3 | 15 | Паливний насос, запобіжник бензонасоса калини. |
| 4 | 15 | Ланцюги постійного живлення контролера (ЕБУ) |
Реле розташовані в правій нижній частині консолі, там же кріпляться запобіжники електровентилятора системи охолодження.
Не підходять схеми або володієте іншим поколінням моделі, вивчіть цей опис дляЛади Калина 2.
