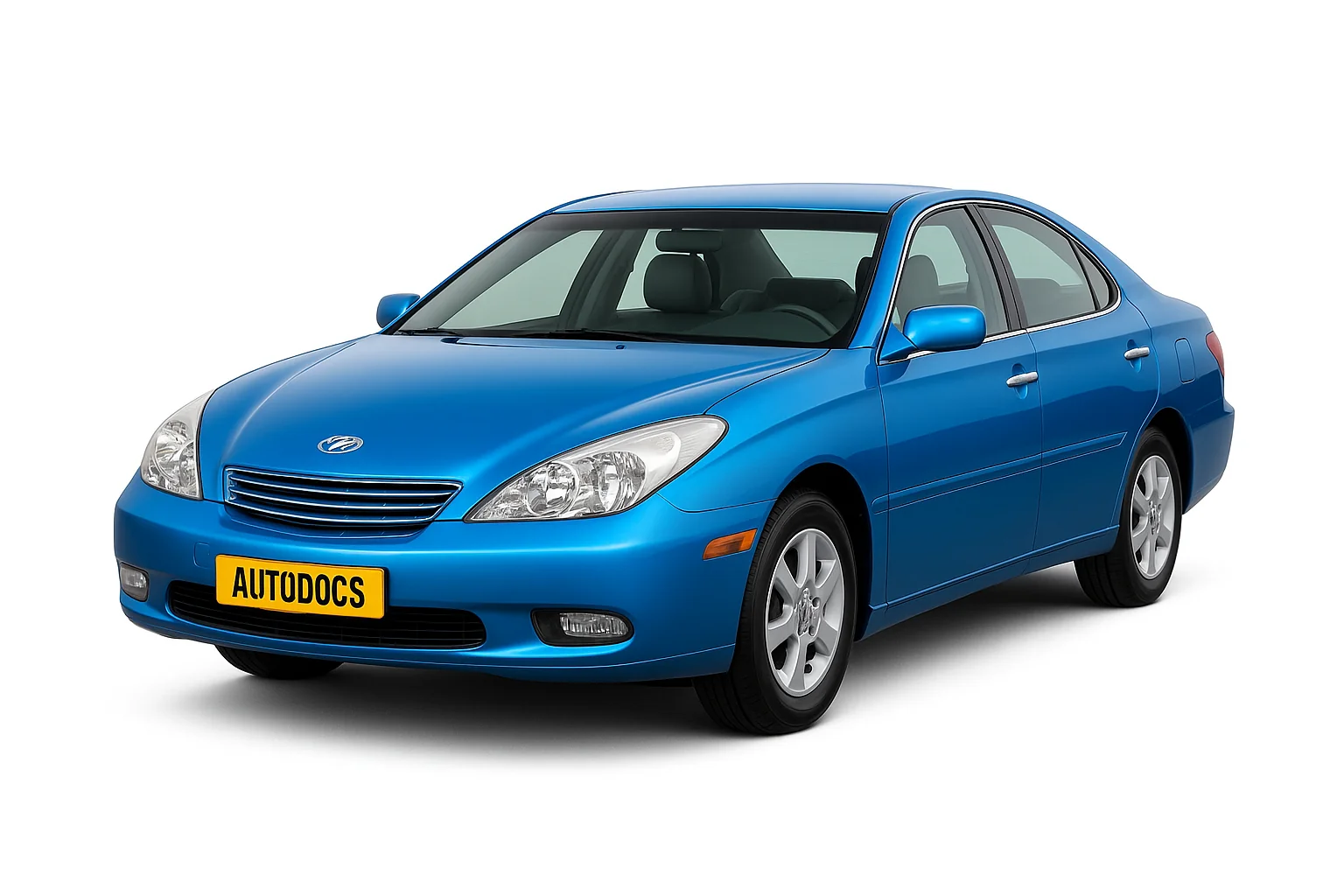

Toyota Windom 3 покоління випускався у 2001, 2002, 2003, 2004, 2005 та 2006 роках у кузові V30. За цей час модель пройшла рестайлінг. У деяких країнах продається під назвою Lexus ES 300/330 . У нашому матеріалі Ви знайдете інформацію про розташування електронних блоків управління, опис запобіжників та реле Тойота Віндом 30 (Лексус ес 300 330) зі схемами блоків та фото прикладами їх виконання. Виділимо запобіжник прикурювача.
Кількість елементів у блоках та їх розташування може відрізнятись і залежить від комплектації, року випуску та регіону постачання. Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування
Призначення
- Блок запобіжників
- Блок керування електрообладнанням кузова
- Блок управління регульованою підвіскою
- Підсилювач транспондера ключа
- Блок керування кондиціонером
- Магнітола з дисплеєм
- Блок управління протиугінною системою
- Аудіо підсилювач (крім MARK LEVINSON)
- Skid Control
- Блок керування двигуном
- Розподільний блок
- Блок пам'яті дзеркал
- Блок коректора фар
- Блок блокування селектора коробки
- Центральний блок подушок безпеки
- Реле склоочисника
- Реле покажчиків повороту
Блок запобіжників
Блок запобіжників у салоні знаходиться у нижній частині панелі приладів, з боку водія, за захисною кришкою.
Окремо на лівій стійці кріпиться реле покажчиків поворотів.
Приклад схеми з кришки блоку
Схема
Опис запобіжників
| 1 | 10А ECU−B – Анти блокувальна гальмівна система, кондиціонер, годинник, комбінація приладів, круїз-контроль, блок керування коробкою передач, індикатор автоматичною коробкою передач, блок керування двигуном, іммобілайзер, фари, освітлення салону, зумер ключа запалювання, автоматичне відключення , люк, блок керування електро обладнанням кузова, аудіосистема, навігація, склопідйомники, зумер ременя безпеки, протиугінна система, центральний замок, блок керування центральним замком, система стабілізації автомобіля |
| 2 | 7,5А DOME – Підсвічування замку запалювання, освітлення салону, персональне освітлення, підсвічування косметичного дзеркала, блок керування гаражними воротами, годинник, дисплей зовнішньої температури, мульти – інформаційний дисплей |
| 3 | 15А CIG – Прикурювач |
| 4 | 5А ECU−ACC – Годинник, комбінація приладів, блок керування електрообладнанням кузова, блок керування дзеркалами |
| 5 | 10А RAD NO.2 – Аудіосистема, навігація |
| 6 | 15А POWER POINT – Розетка |
| 7 | 20А RAD NO.1 – Аудіосистема, навігація |
| 8 | 10А GAUGE1 – Комбінація приладів, годинник, датчик зовнішньої температури, мульти – інформаційний дисплей, блокування селектора коробки передач, зумер (індикатор) ременя безпеки |
| 9 | 10А ECU−IG – Анти блокувальна гальмівна система, автоматичне керування освітленням, фари, освітлення салону, зумер ключа запалювання, люк, блок керування електро обладнанням кузова, скло підйомники, протиугінна система, центральний замок, |
| 10 | 25А WIPER – Склоочисник |
| 11 | 10А HTR – Кондиціонер |
| 12 | 10А MIR HTR – Підігрів дзеркал |
| 13 | 5А AM1 – Система запуску |
| 14 | 15А FOG – Переднє протитуманне світло |
| 15 | 15А SUN−SHADE – Задня шторка |
| 16 | 10A GAUGE2 – Внутрішнє дзеркало з автоматичним затемненням, компас, люк, лампи заднього ходу, індикатор автоматичної коробки передач, круїз-контроль |
| 17 | 10A PANEL – Освітлення ящика рукавички, годинник, дисплей зовнішньої температури, мульти – інформаційний дисплей, підсвічування комбінації приладів, індикатор овердрайву |
| 18 | 10A TAIL – Габаритне світло, освітлення номерного знаку |
| 19 | 20A PWR NO.4 – Задній лівий склопідйомник |
| 20 | 20A PWR NO.2 – Склопідйомник з боку водія, блокування пасажирських дверей |
| 21 | 7,5A OBD – Діагностичний роз'єм |
| 22 | 20A SEAT HTR – Підігрів сидінь |
| 23 | 15A WASHER – Омивач лобового скла |
| 24 | 10A FAN RLY – Вентилятор системи охолодження |
| 25 | 15A STOP – Лампи стоп-сигналу, додатковий стоп-сигнал, антиблокувальна гальмівна система, круїз-контроль |
| 26 | 5A FUEL OPEN – Лючок бензобака |
| 27 | 25A DOOR NO.2 – Блок керування електрообладнанням кузова (центральний замок, бездротова система дистанційного керування, автоматичне блокування дверей) |
| 28 | 25A AMP – Підсилювач |
| 29 | 20A PWR NO.3 – Задній правий скло підйомник |
| 30 | 30A PWR SEAT – Сидіння з електроприводом |
| 31 | 30A PWR NO.1 – Скло підйомник з боку водія, блокування дверей водія, люк |
| 32 | 40A DEF – Обігрів заднього скла |
За роботу прикурювача відповідає запобіжник номер 3 на 15А.
На звороті блоку можуть кріпитися деякі реле.
Розшифровка реле
| R1 | Протитуманне світло |
| R2 | Габаритне світло |
| R3 | Допоміжне реле |
| R4 | Обігрів заднього скла |
| R5 | Запалювання |
| R6 | Скло підйомники |
Додаткові елементи
Схема
Позначення
- Розподільний блок
- Блок керування люком
- Блок управління в передніх пасажирських дверях
- Блок управління в задніх правих дверях
- Реле задньої сонцезахисної шторки
- Аудіо підсилювач (MARK LEVINSON)
- Блок керування навігацією
- Блок керування телефоном
- Блок контролю несправності ламп
- Блок управління в задніх лівих дверях
- Блок керування в передніх дверях водія
Блоки під капотом
Розташування
Загальна схема розташування
Опис
- Блок запобіжників та реле
- Блок керування лівою фарою
- Блок реле ABS
- Блок керування правою фарою
- Skid Control
Блок запобіжників та реле
Під капотом, основний блок із запобіжником та реле, розташований у лівій частині моторного відсіку.
Схема
Призначення
| 1 | 100А ALT – 2AZ-FE (2002-2003): Запобіжники: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, "DOOR NO.2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG", "POWER POINT", “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR” та “ SUN-SHADE” |
| 120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Запобіжники: DEF, PWR NO.1, PWR NO.2, PWR NO.3, PWR NO. 4", "STOP", "DOOR NO.2", "OBD", "PWR SEAT", "FUEL OPEN", "FOG", "AMP", "PANEL", "TAIL", "AM1", "CIG ”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, "SEAT HTR", і "SUN-SHADE" | |
| 2 | 60А ABS NO.1 2002-2003: Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| 50А ABS NO.1 – 2003-2006: Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні | |
| 3 | 15А HEAD LH LWR – Ближнє ліве світло, комбінація приладів, протитуманне світло, блок керування електрообладнанням кузова |
| 4 | 15А HEAD RH LWR – Ближнє праве світло, коректор фарт, блок керування електрообладнанням кузова |
| 5 | 5А DRL – Денні ходові вогні |
| 6 | 10А A/C – Кондиціонер |
| 7 | Не використовується |
| 8 | Не використовується |
| 9 | Не використовується |
| 10 | 40А MAIN – Запобіжники: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” та “DRL” |
| 11 | 40А ABS No.2 – Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| 12 | 30А RDI – Вентилятор системи охолодження двигуном |
| 13 | 30А CDS – Вентилятор системи кондиціювання |
| 14 | 50А HTR – Кондиціонер |
| 15 | 30А ADJ PDL – Електрична педаль газу |
| 16 | 30А ABS No.3 – Анти блокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні |
| 17 | 30А AM2 – Система запуску, запобіжники: “IGN” та “IG2” |
| 18 | 10А HEAD LH UPR – Далеке ліве світло |
| 19 | 10А HEAD RH UPR – Далеке праве світло |
| 20 | 5А ST – Комбінація приладів, стартер, запалювання |
| 21 | 5А TEL – Телефон |
| 22 | 5А ALT-S – Система заряджання акумуляторної батареї |
| 23 | 15А IGN – Система запуску |
| 24 | 10А IGN2 – Антиблокувальна гальмівна система. система зарядки акумуляторної батареї, комбінація приладів, круїз-контроль, блок керування коробкою передач, індикатор автоматичною коробкою передач, блок керування двигуном, індикатор ременя безпеки, система стабілізації автомобіля, трекшн контроль |
| 25 | 25А DOOR1 – Блок керування електро обладнанням кузова, протиугінна система, центральний замок, блок керування центральним замком |
| 26 | 20А EFI – Круїз-контроль, блок керування коробкою передач, індикатор автоматичної коробки передач, блок керування двигуном |
| 27 | 10А HORN – Звуковий сигнал |
| 28 | 30А DCC – Запобіжники: “ECU-B”, “RAD NO.1” та “DOME” |
| 29 | 25А A/F – Блок керування двигуном |
| 30 | Не використовується |
| 31 | 10А ETCS – Блок керування двигуном, круїз-контроль |
| 32 | 15А HAZ – Покажчики повороту, аварійна сигналізація |
| R1 | Не використовується |
| R2 | Не використовується |
| R3 | Денні ходові вогні (No.2) |
| R4 | Денні ходові вогні (No.3) |
| R5 | Вентилятор системи охолодження (No.2) |
| R6 | Денні ходові вогні (No.4) |
| R7 | Електрична педаль газу |
| R8 | Вентилятор системи охолодження (No.3) |
| R9 | Муфта компресора кондиціонера |
| R10 | Датчик співвідношення повітря паливо |
| R11 | Кондиціонер |
| R12 | Стартер/запалювання |
| R13 | Фари |
| R14 | Вентилятор системи охолодження (No.1) |
| R15 | Вакуумний клапан (VSV) |
| R16 | Звуковий сигнал |
| R17 | Блок керування двигуном |
Додатковий блок
Знаходиться поряд із акумулятором.
Схема
Позначення
- 1 – 7,5А ABS NO.4 – Антиблокувальна гальмівна система, система стабілізації автомобіля, трекшн контроль, система допомоги при гальмуванні
- R1 – Не використовується
- R2 – Антиблокувальна гальмівна система
- R3 – ABS
