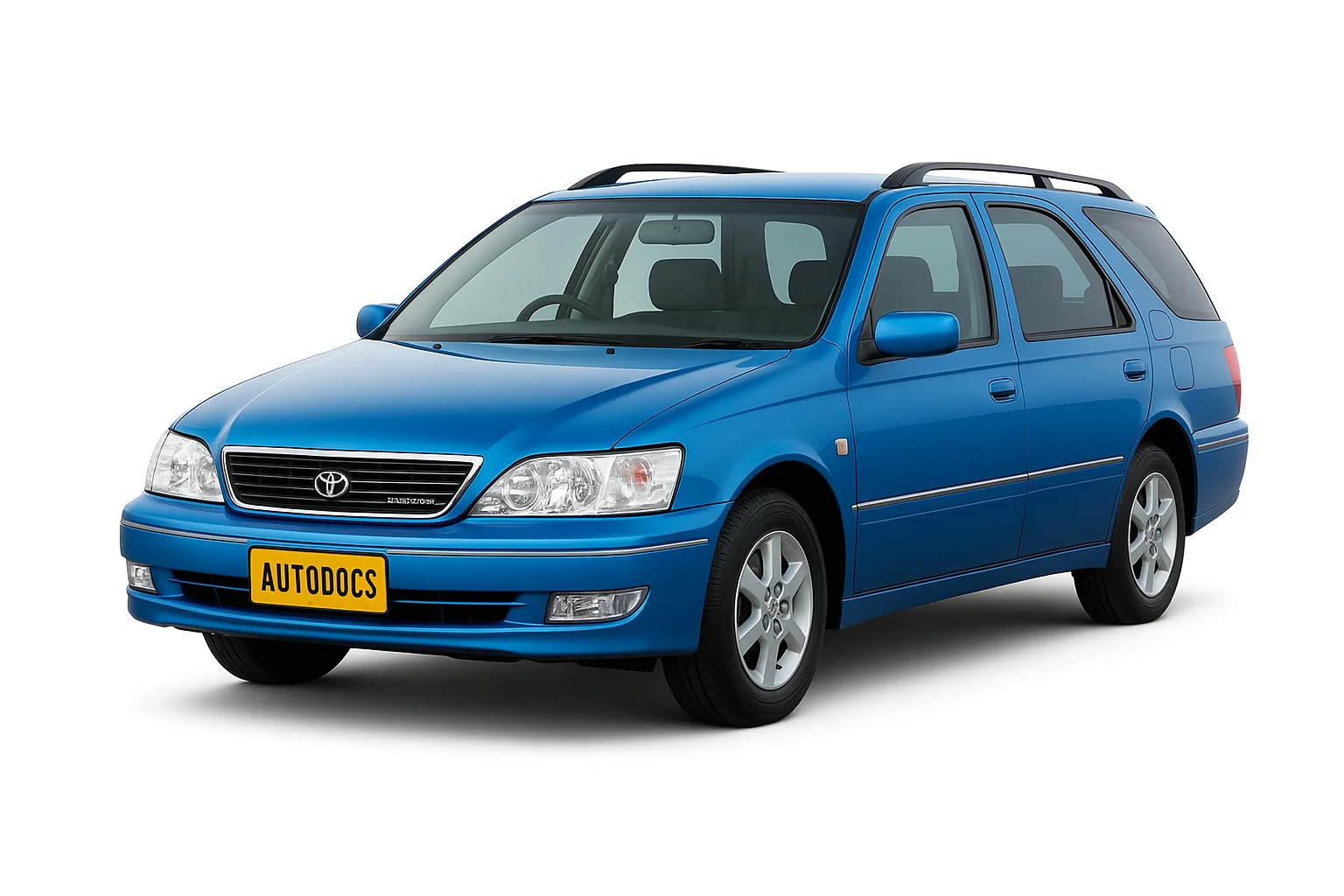

Toyota Vista Ardeo sv50 представляє 5 і останнє покоління Toyota Vista, яке випускалося в 1998, 1999, 2000, 2001, 2002, 2003 році в кузові седан - Віста св 50 і універсал - Vista Ardeo. За цей час модель пройшла рестайлінг. У даній публікації ми покажемо місця розташування блоків керування, докладний опис запобіжників та реле Тойота Віста Ардео sv50 зі схемами блоків та місцями їх розташування.
Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоку в салоні
Опис
- 15 - монтажний блок з боку водія
- 16 - блок реле з боку водія
- 17 - монтажний блок запобіжників з боку пасажира
- 18 - електронний блок управління ABS (до 04.2000 р.)
- 19 - блок управління Multiplex
- 20 - блок управління SRS (до 04.2000 р.)
- 21 - блок управління SRS (з 04.2000 р.)
Блок запобіжників
Він знаходиться під панеллю приладів за ящиком рукавички.
Фото приклад виконання
Варіант 1
Схема
моделі до 04.2000
Позначення
| 1 | 5A PANEL 2 – Протитуманна фара |
| 2 | 5A TAIL – Габарити |
| 3 | 5A PANEL 1 – Електронний блок керування трансмісією, аварійна сигналізація |
| 4 | 5A METER – Комбінація приладів |
| 5 | 5A ABS-IG – Антиблокувальна система гальм (ABS) |
| 6 | 5A WARN – Індикатори |
| 7 | 5A FAN – Вентилятор |
| 8 | 5A MPX-B – Бортовий комп'ютер |
| 9 | 5A ECU-BI – Опалювач, система дистанційного керування центральним замком |
| 10 | 5A ROOM – Освітлення салону |
| 11 | BODY – ECU-IG – Бортовий комп'ютер |
| 12 | 5A DOOR – ECU-IG – Електроприводи скло підйомників |
| 13 | 5A DEFOGER – Обігрівач заднього скла |
| 14 | 5A BACK – Ліхтар заднього ходу |
| 15 | 15A WASHER – Омивач |
| 16 | 15A STOP – Стоп-сигнали |
| 17 | 7,5A TURN – Покажчики поворотів |
| 18 | 20A DEICER – Антиобледенювач щіток склоочисника лобового скла |
| 19 | 30A ROOF – Люк |
| 20 | 10A HEATER – Кондиціонер та обігрівач |
| 21 | 20A AM1 – Замок запалювання |
| 22 | 10A AIR-BAG-ACC – Система подушок безпеки (SRS) |
| 23 | 7,5A ECU-ACC – Система блокування селектора АКПП та замку запалювання, годинник, електропривод бічних дзеркал |
| 24 | 20A D FR DOOR – Електропривод склопідйомника дверей водія |
| 25 | 30A DOOR №1 – Центральний замок |
| 26 | 15A RR WIPER – Склоочисник заднього скла |
| 27 | 15A LITER / CIG – Прикурювач |
| 28 | 20A D RR DOOR – Електропривод скло підйомника задніх правих дверей |
| 29 | 7,5A OBD – Діагностика |
| 30 | 7,5A DEICER RELE – Антиобледенювач щіток склоочисника лобового скла |
| 31 | 20A P FR DOOR – Електропривод склопідйомника передніх дверей пасажира |
| 32 | 20A P RR DOOR – Електропривод склопідйомника задніх лівих дверей |
| 33 | 15A RADIO №1 – Аудіосистема |
| 34 | 25A WIPER – Перемикач управління склоочисника та омивача |
| 35 | 15A FOG – Протитуманна фара |
За прикурювач відповідає запобіжник номер 27 на 15А.
Варіант 2
Схема
моделі з 04.2000
Позначення
| 1 | 10A PANEL 2 – Протитуманна фара |
| 2 | 10A TAIL – Габарити |
| 3 | 10A PANEL 1 – Електронний блок керування трансмісією, аварійна сигналізація |
| 4 | 7,5A METER – Комбінація приладів |
| 5 | 7,5A ABS-IG – Антиблокувальна система гальм (ABS) |
| 6 | 7,5A WARN – Індикатори |
| 7 | 7,5A FAN – Вентилятор |
| 8 | 7,5A MPX-B – Бортовий комп'ютер |
| 9 | 7,5A ECU-BI – Опалювач, система дистанційного керування центральним замком |
| 10 | 7,5A ROOM – Освітлення салону |
| 11 | 7,5А BODY – ECU-IG – Бортовий комп'ютер |
| 12 | 7,5A DOOR – ECU-IG – Електроприводи склопідйомників |
| 13 | 7,5A DEFOGER – Обігрівач заднього скла |
| 14 | 7,5A BACK – Ліхтар заднього ходу |
| 15 | 15A WASHER – Омивач |
| 16 | 15A STOP – Стоп-сигнали |
| 17 | 7,5A TURN – Покажчики поворотів |
| 18 | 20A DEICER – Антиобледенювач щіток склоочисника лобового скла |
| 19 | 30A ROOF – Люк |
| 20 | 10A HEATER – Кондиціонер та обігрівач |
| 21 | 20A AM1 – Замок запалювання |
| 22 | 10A AIR-BAG-ACC – Система подушок безпеки (SRS) |
| 23 | 7,5A ECU-ACC – Система блокування селектора АКПП та замку запалювання, годинник, електропривод бічних дзеркал |
| 24 | 20A D FR DOOR – Електропривод склопідйомника дверей водія |
| 25 | 25A DOOR №1 – Центральний замок |
| 26 | 15A RR WIPER – Склоочисник заднього скла |
| 27 | 10А MIRROR HEATER – Система підігріву бічних дзеркал |
| 28 | 15A LITER / CIG – Прикурювач |
| 29 | 20A D RR DOOR – Електропривод склопідйомника задніх правих дверей |
| 30 | 7,5A OBD – Діагностика |
| 31 | 7,5A DEICER RELE – Антиобледенювач щіток склоочисника лобового скла |
| 32 | 20A P FR DOOR – Електропривод склопідйомника передніх дверей пасажира |
| 33 | 20A P RR DOOR – Електропривод склопідйомника задніх лівих дверей |
| 34 | 15A RADIO №1 – Аудіосистема |
| 35 | 25A WIPER – Перемикач управління склоочисника та омивача |
| 36 | 15A FOG – Протитуманна фара |
За прикурювач відповідає запобіжник номер 28 на 15А.
На звороті блоку знаходяться деякі реле.
Розшифровка
- Реле IG1
- Реле електросклопідйомників
- Реле протитуманних фар
- Реле обігрівача заднього скла
- Реле габаритів
Блоки під капотом
Розташування
Загальна схема розташування блоків під капотом
Опис
- датчик абсолютного тиску у впускному колекторі (3S-FE, 3S-FSE)
- електронний блок управління ABS (з 04.2000 р.)
- блок реле (3S-FSE)
- монтажний блок запобіжників та реле в моторному відсіку
- блок реле в моторному відсіку
- лівий передній датчик SRS
- електронний блок керування двигуном
- правий передній датчик SRS
Блок запобіжників та реле
Приклад виконання
Варіант 1
Схема
моделі до 04.2000
Позначення
| 1 | 10A HAZARD – Аварійна сигналізація |
| 2 | 20A EFI – Електронний блок керування двигуном |
| 3 | 10A AM2 – Замок запалювання |
| 4 | 15A THROTTLE – Система електронного керування дросельною заслінкою |
| 5 | 15A IG2 – Електронний блок керування двигуном |
| 6 | 10A HORN – Звуковий сигнал |
| 7 | 7,5A ALT SENSING – Генератор |
| 8 | 7,5/15A EFI №1 – Електронний блок керування двигуном |
| 9 | 7,5A AIR BAG-B – Система подушок безпеки (SRS) |
| 10 | CUT |
| 11 | 10A HEAD RH – Права фара ближнього світла |
| 12 | 25A ABS №2 – Антиблокувальна система гальм (ABS) |
| 13 | 10A HEAD LH – Ліва фара ближнього світла |
| 14 | 7,5A EFI №2 – Електронний блок керування двигуном |
| 15 | 10A HEAD RH – Права фара далекого світла |
| 16 | 10A HEAD LH – Ліва фара далекого світла |
Варіант 1
Схема
моделі c 04.2000
Призначення
| 1 | 10A HAZARD – Аварійна сигналізація |
| 2 | 20A EFI – Електронний блок керування двигуном |
| 3 | 10A AM2 – Замок запалювання |
| 4 | 15A IG2 – Електронний блок керування двигуном |
| 5 | 10A HORN – Звуковий сигнал |
| 6 | 7,5A ALT SENSING – Генератор |
| 7 | 7,5/15A EFI №1 – Електронний блок керування двигуном |
| 8 | 7,5A AIR BAG-B – Система подушок безпеки (SRS) |
| 9 | CUT |
| 10 | 10A HEAD RH – Права фара ближнього світла |
| 11 | 25A ABS №2 – Антиблокувальна система гальм (ABS) |
| 12 | 10A HEAD LH – Ліва фара ближнього світла |
| 13 | 7,5A EFI №2 – Електронний блок керування двигуном |
| 14 | 10A HEAD RH – Права фара далекого світла |
| 15 | 10A HEAD LH – Ліва фара далекого світла |
Реле
