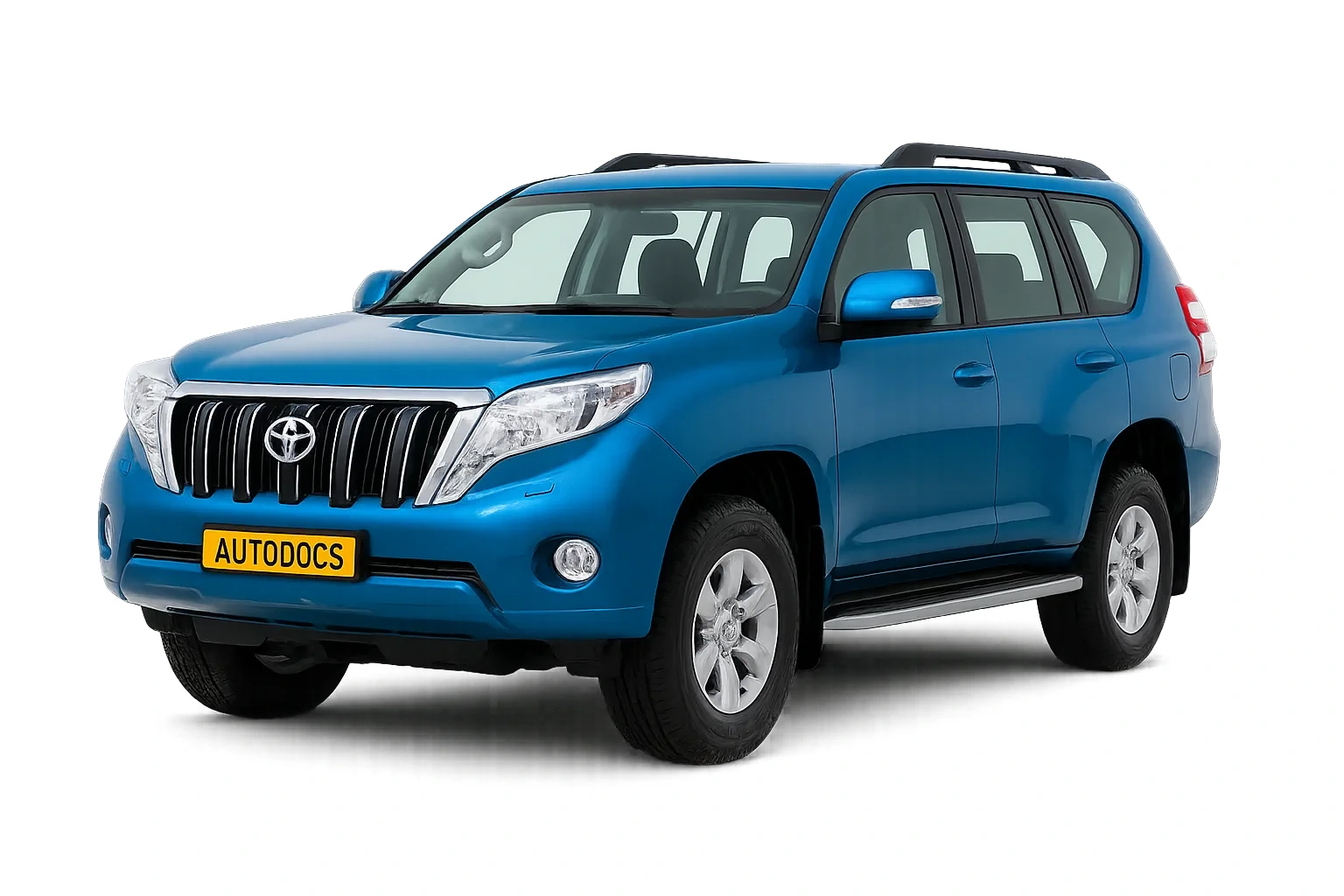

Toyota Land Cruiser Prado 150 - середньо розмірний позашляховик, який випускається в 4 покоління по теперішній час. У цій статті ми покажемо опис запобіжників і реле Тойота Ленд Крузер Прадо 150 зі схемами блоків і місцями їх розташування для автомобілів, що випускалися у 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 року.
Ця модель проходила рестайлінг кілька разів тому призначення елементів у блоках може відрізнятись від представленого. Звіряйте призначення елементів зі своїми схемами на кришці блоку.
Блок у салоні
Основою блок запобіжників у салоні знаходиться під панеллю приладів.
Фото приклад виконання
Схема із кришки блоку
Схема
Опис
| 1 | 15A P/OUTLET – Електрична розетка |
| 2 | 7,5A ACC – Електродвигун зовнішніх дзеркал заднього виду. BODY ECU, система кондиціювання повітря, аудіосистема, навігаційна система, система допомоги при паркуванні, послідовний перемикач, резервне ріпі, DSS#2 ECU, індикатор AT EFI ECU, ECU блокування перемикання передач |
| 3 | 10A BKUP LP – Ліхтарі заднього ходу, аудіосистема, багатофункціональний дисплей, DSS#2 ECU, датчик системи допомоги при паркуванні |
| 4 | 10A TOWING BKLP – Буксирування |
| 5 | 20A AVS – Система пневматичної підвіски |
| 6 | 10A KDSS ECU |
| 7 | 20A 4WD - Система 4WD. блокування заднього диференціалу |
| 8 | 30A P/SEAT FL – Переднє сидіння з електроприводом (ліве) |
| 9 | 25A – Електродвигун блокування дверей, відкривач скляного люка, BODY ECU |
| 10 | 30A PSB ECU |
| 11 | 15A TI & ТЕ – Регулювання нахилу та вильоту рульового колеса |
| 12 | 15A FOG FR – Протитуманні фари |
| 13 | 7,5A OBD – Діагностичний роз'єм |
| 14 | 7,5A A/C – Система кондиціювання повітря |
| 15 | 7,5A AM1 – Система запуску |
| 16 | 25A DOOR RL – Електричні склопідйомники заднього вікна (ліве) |
| 17 | 10A ECU-IG NO.1 – ECU блокування перемикання передач, VSC ECU, датчик рульового управління, датчик швидкості нишпорення, послідовний перемикач, ECU автоматичної роботи склоочисника, резервне реле, обігрів зовнішнього дзеркала заднього виду, регулювання нахилу та довжини рульової колонки, PSB ECU , DSS#1 ECU, передній датчик радара, ECU підсилювача рульового управління, AFS ECU |
| 18 | 7,5A IG1 – Передній покажчик повороту, задній покажчик повороту, бічний покажчик повороту, повторювач повороту, ліхтар причепа, ALT, VSC, перемикач C/C |
| 19 | 10A ECU-IG NO.2 – Обігрів заднього скла, вимикач підігріву сидінь, реле інвертора, система кондиціювання повітря, дзеркало ЄС, BODY ECU, перемикач додаткового обігрівача, навігаційна система, DSS#2 ECU, ECU люка, перемикач приладів, датчик системи допомоги при парковці, допоміжні прилади, ECU складаного сидіння, O/H IG, пристрій проти обмерзання, AFS ECU, D-модуль, датчик дощу, пневматична підвіска Р/SEAT IND |
| 20 | 20A S/HTR FR – Обігрівач сидіння |
| 21 | 30A P/SEAT FR – Переднє сидіння з електроприводом (праве) |
| 22 | 30A DOOR Р – Електропривод склопідйомника переднього вікна (з боку пасажира) |
| 23 | 10A DOOR – Електропривод склопідйомників вікон |
| 24 | 25A DOOR D – Електропривод склопідйомника переднього вікна (з боку водія) |
| 25 | 25A DOOR RR – Електричні склопідйомники заднього вікна (праве) |
| 26 | 25A S/ROOF – Люк даху |
| 27 | 30A WIP – Очищувачі та омивачі вітрового скла |
| 28 | 20A WASHER – Склоочисники та омивачі вітрового скла, склоочисники та омивачі заднього скла |
| 29 | 10A COOLING – Охолоджуваний відсік |
| 30 | 10A IGN – EFI ECU, C/OPN RLV, VSC ECU, ECU подушки безпеки, інтелектуальна система входу та запуску, ECU блокування кермового керування. ECU шлюзу CAN |
| 31 | 7,5A GAUGE – Прилади |
| 32 | 7,5A PANEL – Підсвічування перемикачів, освітлення ящика рукавички, навігаційна система, аудіосистема, система кондиціонування повітря, перемикач зовнішніх дзеркал заднього виду, перемикач складання сидінь, багатофункціональний дисплей. P/SEAT IND, SHIFT, COOL BOX |
| 33 | 10A TAIL – Передні габаритні вогні, задні ліхтарі, ліхтарі освітлення номерного знака, EFI ECU, задні протитуманні ліхтарі, буксирування, передні протитуманні ліхтарі |
За прикурювач відповідає запобіжник номер 1 на 15А.
Поруч із даними блоків можуть кріпитися деякі реле, наприклад реле покажчиків поворотів.
Блок під капотом
Основний блок запобіжників та реле знаходиться поряд з акумулятором.
Фото приклад
Схема із кришки блоку
Схема
Призначення запобіжників
| 1 | 40A A/C RR – Задня система кондиціювання повітря |
| 2 | 30A PTC HTR NO.3 – Обігрівач РТС |
| 3 | 50A AIR SUS – Система пневматичної підвіски, AIR SUS N0.2 |
| 4 | 15A NV – Інвертор |
| 5 | 30A DEF – Обігрів заднього скла |
| 6 | 7,5A FOG RR – Задні протитуманні ліхтарі |
| 7 | 20A DEICER – Протиобморожувач склоочисників |
| 8 | 25A FUEL HTR*1 – Підігрівач палива |
| 8 | 10A AIR PUMP HTR*2 – Нагрівач повітря |
| 9 | 30A PTC HTR NO 2 – Обігрівач РТС |
| 10 | 50A PTC HTR NO 1 – Обігрівач РТС |
| 11 | 20A IG2 – Інжектор, запалювання, прилади |
| 12 | 10A HORN – Звуковий сигнал |
| 13 | 25A EFI ECU, EDU, їдять, ECU. паливний насос, реле підігріву A/F, FPC, EFI N0.2 |
| 14 | 20A A/F*3 – A/F SSR |
| 15 | 15A MIR HTR – Обігрівач дзеркала |
| 16 | 10A VISCUS*1 – Обігрівач VISC |
| 17 | 30A FOLD SEAT LH – Складане сидіння (ліве) |
| 18 | 30A FOLD SEAT RH – Складане сидіння (праве) |
| 19 | 10A A/C COMP – Система кондиціювання повітря |
| 20 | 20A CDS FAN – Вентилятор конденсатора |
| 21 | 10A STOP – Реле аварійного стоп-сигналу, стоп-сигнали, верхній стоп-сигнал, перемикач стоп-сигналів, VSC/ABS ECU, буксирування, інтелектуальна система входу та запуску, ЕСТ ECU |
| 22 | 7,5A AIR SUS N0.2 – AIR SUS ECU |
| 23 | 15A H-LP RH-HI – Фара далекого світла (права фара) |
| 24 | 15A H-LP LH-HI – Фара далекого світла (ліва фара) |
| 25 | 50A HTR – Система кондиціювання повітря |
| 26 | 30A WIP WSH RR – Склоочисники та омивач заднього скла |
| 27 | 30A H-LP CLN – Очищувач фар |
| 28 | 30/40A STARTER MTR – Стартер |
| 29 | 25A H-LP HI – Реле DIM, фари |
| 30 | 7,5A ALT – Система заряджання |
| 31 | 15A TURN&HAZ – Передній сигнал повороту, задній сигнал повороту, бічний сигнал повороту, приладовий сигнал повороту, сигнал причепа |
| 32 | 25A D/L N0.1 – Електродвигун блокування дверей, відкривач скляного люка |
| 33 | 10A ETCS*3 – EFI ECU |
| 34 | 15A FUEL PMP*5 – Паливний насос |
| 35 | 30A TOWING – Буксирування |
| 36 | 140/120 ALT – Система кондиціонування повітря, AIR SUS, очищувач фар, обігрівач РТС, буксирування, складане сидіння, STOP, обігрів заднього скла, MIR HTR RR WIP, RR WSH |
| 37 | 80A P/lB - Інжектор, запалювання, прилади. EFI, підігрів A/F, звуковий сигнал |
| 38 | 80A GLOW*4 – Свічка підігріву |
| 39 | 15A RAD N0.1 – Аудіосистема, навігаційна система, розважальна система для задніх пасажирів |
| 40 | 7,5A AM2 – Система запуску |
| 41 | 10A RAD N0.2 – навігаційна система |
| 42 | 7,5A MAYDAY*8 |
| 43 | 30A AMP – Аудіосистема |
| 44 | 50A ABS, VSC |
| 45 | 30A ABS, VSC |
| 46 | 50A AIR РМP*3 – Нагнітач повітря |
| 47 | 10A SECURITY – Звуковий сигнал системи безпеки, сирена з автономним живленням, система подвійного замикання ECU |
| 48 | 7,5A SMART – Інтелектуальна система входу та запуску |
| 49 | 20A STRG LOCK – Система блокування кермового керування |
| 50 | 30A TOWING ВRK – Буксирування |
| 51 | 15A WIP RR – Задній склоочисник |
| 52 | 10A DOME – Освітлення салону, ліхтарі персонального освітлення, підсвічування індивідуального дзеркала, ліхтарі освітлення порогів дверей, підсвічування поглиблення для ніг, зовнішнє освітлення порогів, стельовий модуль |
| 53 | 10A ECU-B – BODY ECU. прилади, обігрівач, датчик рульового керування, пульт дистанційного керування, пам'ять положень сидіння, регулювання нахилу та довжини кермової колонки, багатофункціональний дисплей, інтелектуальна система входу та запуску, складне сидіння, відсік, що охолоджується, DSS№2 ECU, перемикач на кермовому колесі -модуля, стельовий модуль |
| 54 | 15A H-LP RH-LO – Фара ближнього світла (права), система корекції нахилу світла фар |
| 55 | 15A H-LP LH-LO – Фара ближнього світла (ліва) |
| 56 | 10A INJ – соленоїд, інжектор, запалювання, ест ECU, фільтр придушення перешкод |
| 57 | 10A EFI NO.2 – O2 SSR, AFM, ACIS VSV, AL COMB, EYP VSV, Al DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, Al VSV RLY |
| 58 | 7,5A WIP FR NO.2 – DSS#1 ECU |
| 59 | 15A WSH RR – Омивач заднього скла |
| 60 | Запасний запобіжник |
| 61 | Запасний запобіжник |
| 62 | Запасний запобіжник |
Окремо, в торці, можуть встановлюватися деякі запобіжники:
- 20А IG2 – Система Smart
- 10A HORN – Сигнал
- 25A EFI – адаптивна система підтримування швидкості, система управління АКП, система управління двигуном
- 20A EFI MAIN – адаптивна система підтримування швидкості, система управління АКП, система управління двигуном
Позначення реле
| WASHER RR | реле омивача заднього скла |
| S-HORN | реле звукового сигналу |
| A/C COMP | реле компресора кондиціонера |
| VISCUS | реле в'язкісного обігрівача |
| BKUP LP | реле заднього світла фар |
| H-LP HI | реле далекого світла фар |
| H-LP LO | реле ближнього світла фар |
| MIR HTR | реле обігріву дзеркал |
| DEF | реле обігрівача заднього скла |
| CDS FAN | реле електродвигуна вентилятора конденсатора |
| FOG RR | реле задніх протитуманних ліхтарів |
| FUEL PUMP | реле паливного насоса |
| PANEL | реле приладової панелі |
| FUEL HTR | реле підігріву палива |
| INV | реле інвертора |
| DOME | реле освітлення салону |
| ST | реле стартера |
| AIR SUS | реле системи AHC |
| GLOW | реле свічок розжарення |
В іншій частині моторного відсіку можуть бути додаткові блоки із запобіжниками.
Там можуть встановлюватися елементи захисту, які відповідають за обігрівач та інші.
У моделях з 2018 року схема блоку інша.
