Виробництво другого покоління Toyota Venza з кузовом U80 охоплює роки: 2020, 2021, 2022, 2023, 2024. За цей період модель пройшла етап оновлення. Ця стаття є детальним керівництвом по блоках запобіжників і реле для Toyota Venza 2G. У матеріалі ви знайдете схеми монтажних блоків, їх точне розташування в автомобілі, фотографії реальних виконань, а також окремо виділену інформацію про запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле можуть відрізнятися від показаних і залежать від року випуску, регіону та рівня комплектації вашого автомобіля.
Блоки в салоні

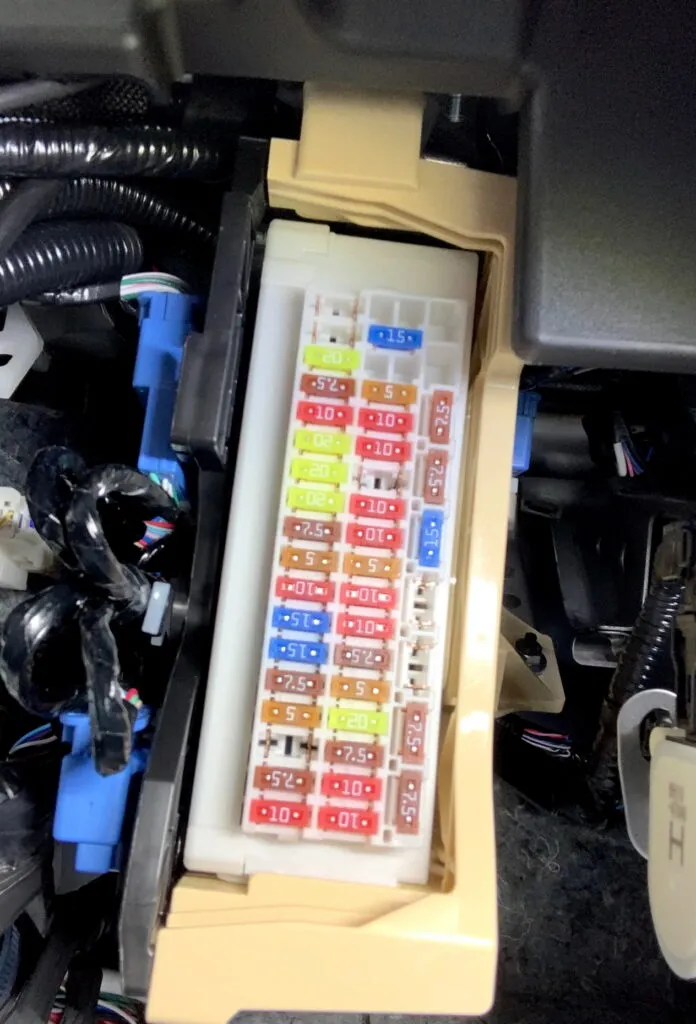

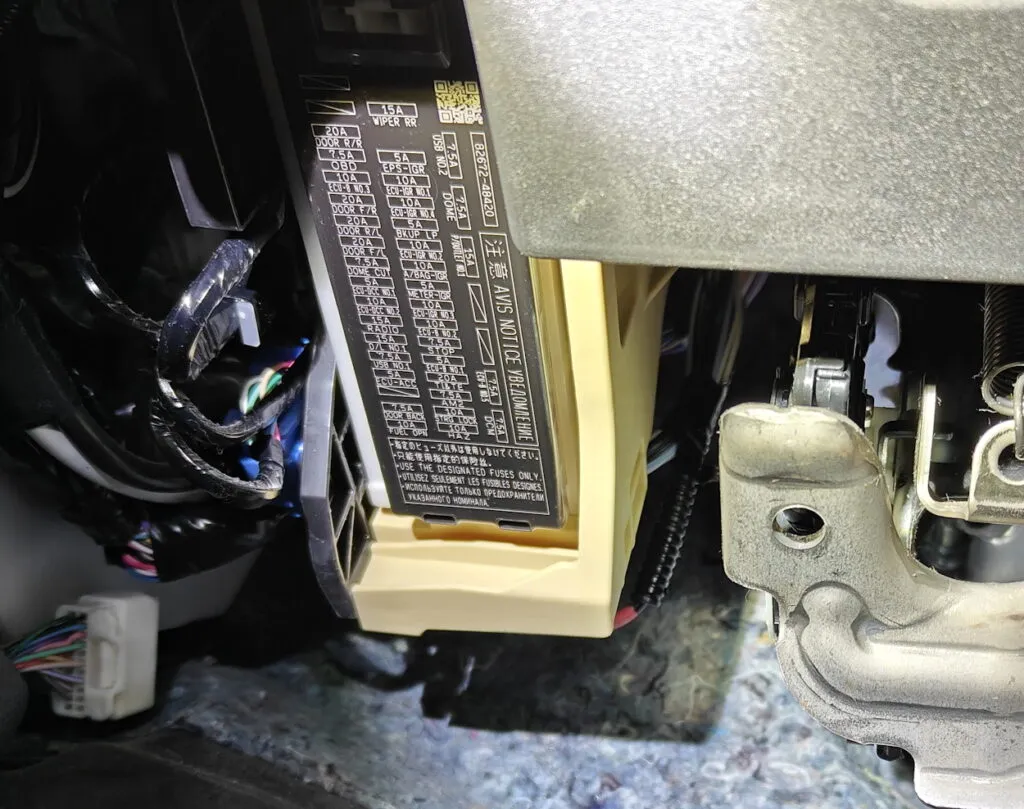

В салоні автомобіля блок запобіжників розташований з лівої сторони під панеллю приладів. Для доступу необхідно зняти захисну кришку.
Звірте схеми з позначеннями на кришці вашого блоку.
| № | A | Призначення |
|---|---|---|
| A/BAG-IGR | 10 | SRS |
| AM1 | 5 | Система електроживлення |
| AM2 | 7.5 | Система доступу та запуску, гібридна система, іммобілайзер, електропривід задніх дверей, система управління перемиканням передач, запуск, замок кермового колеса, система стоп-старт, бездротове управління дверними замками |
| BKUP LP | 7.5 | ABS, аудіосистема, система управління заднім ходом, ліхтар заднього ходу, система моніторингу сліпих зон, система утримання гальма, комбінація приладів, індикатор варіатора та перемикання передач, динамічний радарний круїз-контроль, електронний стояночний гальмо, управління двигуном, передній склоочисник та обмивач, система допомоги при рушанні на підйомі, навігаційна система, система кругового огляду, система допомоги при гальмуванні під час паркування, система огляду ззаду, задній склоочисник та обмивач, телематична система, система допомоги при паркуванні TOYOTA, TRC, VSC |
| D/L | 15 | Управління дверними замками, система доступу та запуску, іммобілайзер, запуск, замок кермового колеса, бездротове управління дверними замками |
| DCM | 5 | Аудіосистема, навігаційна система, система огляду ззаду, телематична система |
| DOME | 7.5 | Плафони освітлення салону |
| DOME CUT | 7.5 | Освітлення салону, привід електроприводу задніх дверей |
| DOOR BACK | 10 | Задній привод дверей, система доступу та запуску, система іммобілайзера, запуск, замок кермового колеса, бездротове управління дверними замками |
| DOOR DBL/L | 25 | Подвійне блокування |
| DOOR F/L | 20 | Електропідйомник переднього лівого скла |
| DOOR F/R | 20 | Електропідйомник переднього правого скла |
| DOOR R/L | 20 | Електропідйомник заднього лівого скла |
| DOOR R/R | 20 | Електропідйомник заднього правого скла |
| ECU-ACC | 7.5 | ABS, аудіосистема, система огляду ззаду, система утримання гальма, комбінація приладів, індикатор варіатора та перемикання передач, електронний стояночний гальмо, управління двигуном, допомога при рушанні на підйомі, мультиплексна система зв'язку (CAN), навігаційна система, система кругового огляду, система огляду ззаду, дзеркало заднього виду з дистанційним управлінням, система стоп-старт, телематична система, TRC, VSC, система бездротової зарядки |
| ECU-B NO.1 | 7.5 | ABS, система утримання гальма, електронний стояночний гальмо, система доступу та виходу, допомога при рушанні на підйомі, гібридна система, іммобілайзер, мультиплексна система зв'язку (CAN), електросклопідйомники, система управління перемиканням передач, запуск, замок кермового колеса, система попередження про тиск у шинах, TRC, VSC, система бездротового блокування дверей |
| ECU-B NO.2 | 10 | ABS, кондиціонер, автоматичний дальній світло, автоматичне управління світлом, система утримання гальма, заряджання, управління дверними замками, допомога при спуску, електронний стояночний гальмо, система доступу та запуску, фара, допомога при рушанні на підйомі, гібридна система, іммобілайзер, система автоматичного відключення світла, нагадування про увімкнене світло, електросклопідйомник, управління перемиканням передач, запуск, замок кермового колеса, система стоп-старт, TRC, VSC, бездротове управління дверними замками |
| ECU-B NO.3 | 10 | Джерело живлення |
| ECU-DCC NO.1 | 5 | Удосконалена система паркування, автоматичний дальній світло, автоматичне управління світлом, система моніторингу сліпих зон, динамічний радарний круїз-контроль, передня протитуманна фара, передній склоочисник та обмивач, фара, регулятор рівня фар, освітлення, система контролю смуги руху, система автоматичного відключення світла, нагадування про світло, додатковий роз'єм (передня протитуманна фара), система кругового огляду, система допомоги при гальмуванні під час паркування, задній протитуманний ліхтар, заднє скло |
| ECU-DCC NO.2 | 10 | ABS, удосконалена система паркування, кондиціонер, аудіосистема, автоматичний дальній світло, автоматичне управління світлом, привід відкривання задніх дверей, управління заднім ходом, система моніторингу сліпих зон, система утримання гальма, заряджання, комбінація приладів, індикатор варіатора та перемикання передач, управління дверними замками, подвійне блокування, допомога при спуску, динамічний радарний круїз-контроль, електронний стояночний гальмо, управління двигуном, система доступу та запуску, EPS, передні протитуманні фари, |
| ECU-IGR NO.1 | 10 | ABS, удосконалена система паркування, автоматичний дальній світло, автоматичне управління світлом, система моніторингу сліпих зон, система утримання гальма, комбінація приладів, індикатор варіатора та перемикання передач, динамічний радарний круїз-контроль, електронний стояночний гальмо, управління двигуном, передні протитуманні фари, передній склоочисник та обмивач, фари, регулятор рівня фар, допомога при рушанні на підйомі, гібридна система, освітлення, система контролю сліпих зон, система автоматичного доступу та запуску, EPS, передні протитуманні фари, передні протитуманні фари, передній склоочисник та обмивач, фари, фари, регулятор рівня фар, допомога при рушанні на підйомі, гібридна система, освітлення, система контролю сліпих зон, система автоматичного доступу та запуску, передні протитуманні фари, передні протитуманні фари, передній склоочисник та обмивач |
| ECU-IGR NO.2 | 10 | ABS, Кондиціонер, Аудіосистема, Автоматичне електрохромне дзеркало заднього виду, Автоматичний дальній світло, Автоматичне управління світлом, Привід відкривання задніх дверей, Управління заднім ходом, Система утримання гальма, Комбінація приладів, Управління дверними замками, Подвійне блокування, Допомога при спуску, Динамічний радарний круїз-контроль, Електронний стояночний гальмо, Система доступу та запуску, Передні протитуманні фари, Передній склоочисник та обмивач, Фари, Допомога при рушанні на підйомі, Освітлення, Іммобілайзер, Освітлення салону, Нагадування про ключ, Система допомоги утримання в смузі, Система автоматичного відключення світла, Нагадування про світло, Мультиплексна система зв'язку (CAN), Навігаційна система, Додатковий роз'єм (передні протитуманні фари), Електропривід задніх дверей, Електросклопідйомник, Система запобігання зіткнень, Задній протитуманний ліхтар, Система огляду ззаду, Задній склоочисник та обмивач, Дзеркало заднього виду з дистанційним управлінням, Попередження про непристебнутий ремінь, SRS, Запуск, Замок кермового колеса, Система стоп-старт, Фара, Телематична система, Протизламна система, Система попередження про тиск у шинах, TRC, VSC, Склоочисник, Бездротове управління дверними замками |
| ECU-IGR NO.3 | 5 | ABS, Система утримання гальма, Допомога при спуску, Електронний стояночний гальмо, Допомога при рушанні на підйомі, TRC, VSC |
| ECU-IGR NO.4 | 10 | Система стоп-старт |
| EPS-IGR | 5 | Удосконалена система паркування, EPS, система допомоги при гальмуванні під час паркування, система допомоги при паркуванні TOYOTA з датчиками |
| HAZ | 15 | Комбінація приладів, система доступу та запуску, система іммобілайзера, електропривід задніх дверей, запуск, замок кермового колеса, покажчики повороту та аварійна сигналізація, бездротове управління дверними замками |
| HTR | 40 | Кондиціонер |
| IDLE UP | 5 | Індикатор варіатора та перемикання передач, управління двигуном |
| METER-IGR | 5 | ABS, удосконалена система паркування, кондиціонер, аудіосистема, автоматичний дальній світло, автоматичне управління світлом, привід відкривання задніх дверей, управління заднім ходом, система моніторингу сліпих зон, система утримання гальма, заряджання, комбінація приладів, індикатор варіатора та перемикання передач, допомога при спуску, динамічний радарний круїз-контроль, електронний стояночний гальмо, управління двигуном, система доступу та запуску, EPS, передня протитуманна фара, фара, допомога при рушанні на підйомі, гібридна система, освітлення, іммобілайзер, нагадування про ключ, |
| MIR HTR | 10 | Обігрів дзеркал, Обігрів заднього скла |
| OBD | 7.5 | DLC3 |
| P/OUTLET NO.1 | 15 | Розетка (прикурювач) |
| P/SEAT D | 30 | Електропривід сидіння |
| RADIO | 20 | Аудіосистема, Система огляду ззаду, Навігаційна система, Система огляду ззаду, Телематична система |
| SFT LOCK-ACC | 5 | Блокування перемикання передач |
| STOP | 10 | ABS, система утримання гальма, індикатор варіатора та перемикання передач, допомога при спуску, динамічний радарний круїз-контроль, електронний стояночний гальмо, управління двигуном, система доступу та запуску, допомога при рушанні на підйомі, гібридна система, система іммобілайзера, система запобігання зіткнень, система управління перемиканням передач, блокування перемикання передач, запуск, замок кермового колеса, система стоп-старт, стоп-сигнал, TRC, VSC, бездротове управління дверними замками |
| STRG LOCK | 10 | Система доступу та запуску, система іммобілайзера, запуск двигуна, замок кермового колеса, бездротове управління дверними замками |
| TOWING | 30 | Додаткова розетка (буксирування причепа) |
| USB NO.1 | 7.5 | Розетка електроживлення, USB |
| WIPER RR | 15 | Передній склоочисник та обмивач, задній склоочисник та обмивач |
За роботу прикурювача відповідає запобіжник з маркуванням P/OUTLET.
Блоки в моторному відсіку
Під капотом розташовані 2 блоки з запобіжниками та реле.

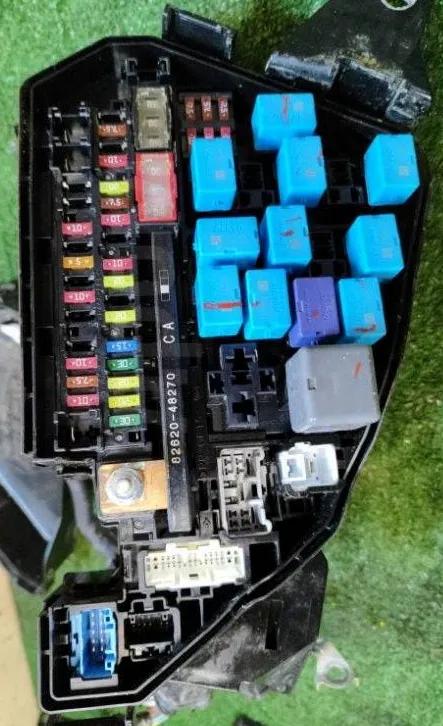

Блок запобіжників і реле
Розташований з лівої сторони.
| № | Позначення |
|---|---|
| A/F HTR | Індикатор варіатора та перемикання передач, управління двигуном |
| ABS NO.1 | ABS, система утримання гальма, електронний стояночний гальмо, допомога при рушанні на підйомі, TRC, VSC |
| ABS NO.2 | ABS, система утримання гальма, електронний стояночний гальмо, допомога при рушанні на підйомі, TRC, VSC |
| BATT-S NO.1 | Заряджання, система стоп-старт |
| BBC NO.1 | Система стоп-старт |
| BBC NO.2 | Система стоп-старт |
| D INJ | Індикатор варіатора та перемикання передач, управління двигуном |
| D/C CUT | Джерело живлення |
| D/C CUT | Джерело живлення |
| ECU-IGP NO.1 | Індикатор варіатора та перемикання передач, управління двигуном |
| ECU-IGP NO.2 | Блокування перемикання передач |
| ECU-IGP NO.3 | ABS, кондиціонер, індикатор варіатора та перемикання передач, динамічний радарний круїз-контроль, управління двигуном, обігрів кермового колеса, допомога при рушанні на підйомі, іммобілайзер, обігрів дзеркал, мультиплексна система зв'язку (CAN), обігрів заднього скла, обігрів сидінь, система стоп-старт, стоп-сигнал, TRC, VSC |
| EFI NO.1 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI NO.2 | Вентилятор охолодження, індикатор варіатора та перемикання передач, управління двигуном |
| EFI NO.3 | Індикатор варіатора та перемикання передач, управління двигуном, система стоп-старт |
| EFI NO.4 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI NO.5 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI-MAIN NO.1 | Вентилятор охолодження, індикатор варіатора та перемикання передач, управління двигуном |
| EFI-MAIN NO.2 | Індикатор варіатора та перемикання передач, управління двигуном |
| EFI-MAIN NO.3 | Індикатор варіатора та перемикання передач, управління двигуном |
| EPS | EPS |
| FAN NO.1 | Вентилятор охолодження |
| HORN | Звуковий сигнал, протизламна система |
| IGP-MAIN | Джерело живлення |
| IGP-MAIN | Джерело живлення |
| INJ | Індикатор варіатора та перемикання передач, управління двигуном, запалювання |
| INP STD NO.1-1 | Кондиціонер, індикатор варіатора та перемикання передач, управління двигуном, освітлення, обігрів дзеркал, задній протитуманний ліхтар, обігрів заднього скла, дзеркало заднього виду з дистанційним управлінням, обігрів сидінь, задній ліхтар |
| PTC HTR | Кондиціонер |
| R/B ALT | Джерело живлення |
| ST NO.1 | Система доступу та запуску, система іммобілайзера, запуск, замок кермового колеса, система стоп-старт, бездротове управління дверними замками |
| STD P/I NO.1 | Система автоматичного дальнього світла, автоматичне управління світлом, передня протитуманна фара, фара, регулятор рівня фар, освітлення, система автоматичного відключення світла, нагадування про світло, додатковий роз'єм (передня протитуманна фара), задній ліхтар |
| SUB R/B ALT | Джерело живлення |
| SUB R/B BATT | Джерело живлення |
| TOWING-B | Додатковий роз'єм (Буксирування причепа) |
| WASHER | Передній склоочисник та обмивач, задній склоочисник та обмивач |
| WIPER | Передній склоочисник та обмивач, задній склоочисник та обмивач. |
| H-LP RH | Права фара. Правий обмивач фари. |
| H-LP LH | Ліва фара. Лівий обмивач фари. |
| VVT | Система зміни фаз газорозподілу та висоти підйому клапанів. |
| IG2 № 1 | Система розподіленого/послідовного вприскування палива |
| ST № 1 | Стартер. Система запуску. |
| FOG FR | Передні протитуманні фари. |
| DEF | Обігрів заднього скла та дзеркал. |

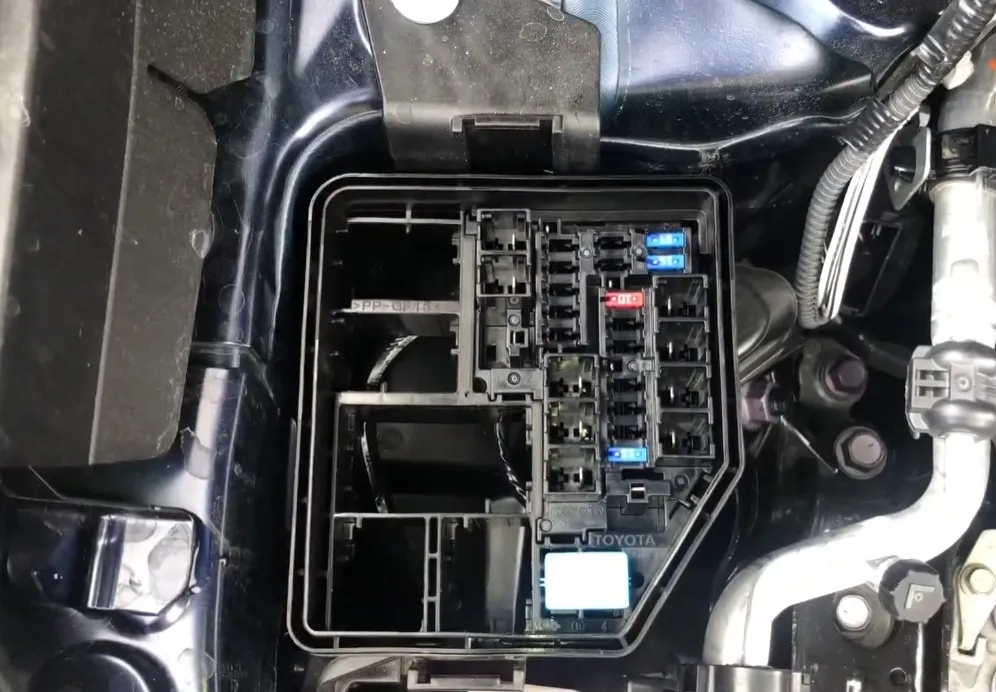

Блок реле
Встановлений з правої сторони.
| № | A | Опис |
|---|---|---|
| AMP NO.1 | 30 | Аудіосистема, Навігаційна система, Система огляду ззаду, Телематична система |
| AMP NO.2 | 30 | Аудіосистема, Навігаційна система, Система огляду ззаду, Система стоп-старт, Телематична система |
| BBC NO.3 | 50 | Система стоп-старт |
| DEICER | 15 | Обмивач-обігрівач лобового скла |
| EPB | 30 | ABS, Система утримання гальма, Допомога при спуску, Електронний стояночний гальмо, Допомога при рушанні на підйомі, TRC, VSC |
| IR | 5 | Удосконалена система паркування, Система допомоги при гальмуванні під час паркування, Система допомоги при паркуванні TOYOTA з датчиками |
| PBD | 30 | Електропривід задніх дверей |
| S-HORN | 7.5 | Протизламна система |
| STRG-HTR | 15 | Система обігріву кермового колеса |

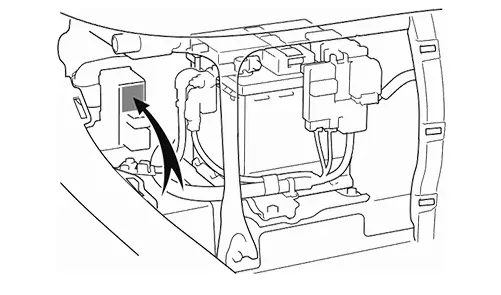

Блок потужних запобіжників встановлений на плюсовій клемі акумулятора та поруч з нею.
| № | A | Опис |
|---|---|---|
| ALT | 140 | Заряджання, Система стоп-старт |
| BATT-MAIN NO.1 | 120 | Джерело живлення |
| INP STD NO.1-2 | 100 | Освітлення салону, привід електроприводу задніх дверей |
