Toyota Scion xB 1 покоління випускалося у 2004, 2005 та 2006 роках. У деяких країнах вона відома як bB. У цій статті ми покажемо опис запобіжників та реле Toyota Scion xB, bB зі схемами блоків, їх розташування та місцезнаходження. Виділіть запобіжник прикурювача.
Розташування блоків та їх конструкція можуть відрізнятися від показаної та залежать від регіону поставки та року випуску вашого автомобіля.
Зміст
Блоки в салоні
Розташування
Загальна схема розташування блоків у салоні
| № | Призначення |
|---|---|
| 1 | Реле передніх протитуманних фар |
| 2 | Реле обігріву заднього скла |
| 3 | Реле габаритних вогнів |
| 4 | Блок запобіжників |
| 5 | Приймач дверних замків |
| 6 | Реле активного світла |
| 7 | Реле денних ходових вогнів |
| 8 | Реле дверних замків |
| 9 | Підсилювач кондиціонера |
| 10 | Підсилювач додаткового обігрівача PTC |
| 11 | Блок управління двигуном та трансмісією (АКПП), блок управління двигуном (МКПП) |
| 12 | Центральний блок подушок безпеки |
| 13 | Підсилювач транспондера ключа |
Блок запобіжників та реле
Розташований під панеллю, за захисною кришкою, на загальній схемі позначений під номером 17.
| № | A | Компоненти, що захищаються |
|---|---|---|
| 1 | 10 | GAUGE – Прилади, ABS, кондиціонер, ліхтарі заднього ходу, система заряджання, комбінація приладів, подвійний замок, блок управління дверними замками, блок управління двигуном, блок управління коробкою передач, денні ходові вогні, попереджувальний зумер, люк, електропідйомники скла, блокування селектора передач, покажчики поворотів, сигналізація, обігрівач |
| 2 | 10 | DEF RLY – Обігрів заднього скла, обігрів дзеркал |
| 20 | DEF – Обігрів заднього скла, обігрів дзеркал | |
| 3 | 25 | D / L – Подвійний замок, блок управління дверними замками |
| 4 | 7.5 | TAIL – Передні протитуманні фари, фари, коректор фар, попереджувальний зумер, задній протитуманний ліхтар, габаритні вогні |
| 5 | – | |
| 6 | 20 | WIPER – Передній двірник та мийка, задній двірник та мийка, дверні замки |
| 7 | 7.5 | ECU − B – Фари, задній протитуманний ліхтар |
| 8 | 15 | FOG – Передні протитуманні фари |
| 9 | 15 | ACC – Прикурювач, годинник, комбінація приладів, попереджувальний зумер, багатофункціональний дисплей, розетка, аудіосистема, електрорегулювання дзеркал |
| 10 | 7.5 | ECU-IG – ABS, внутрішнє освітлення, багатофункціональний дисплей, додатковий обігрівач (PTC), вентилятор охолодження, система подушок безпеки SRS, обігрівач |
| 11 | 7.5 | OBD – Діагностичний роз'єм |
| 12 | 10 | HAZ – Покажчики поворотів, аварійна сигналізація |
| 13 | 7,5 | A.C – Кондиціонер, обігрівач |
| 14 | 10 | S-HTR – Підігрів сидінь |
| 15 | – | |
| 16 | 10 | STOP – Блок управління двигуном, блок управління коробкою передач, блокування селектора коробки передач, стоп-сигнал |
| 17 | 50 | AM1 – Запобіжники: «ACC», «GAUGE», «DEF» («DEF RLY»,), «S-HTR», «WIPER», «ECU − IG» |
| 18 | 30 | POWER – Склопідйомники, люк |
| 19 | 40 | HTR – Кондиціонер, обігрівач |
| 20 | 30 | DEF – Обігрів заднього скла, обігрів дзеркал |
| Реле | ||
| R1 | Обігрівач | |
| R2 | Аварійна сигналізація (покажчики поворотів) | |
| R3 | Силове реле (склопідйомники, люк) | |
| R4 | Паливний насос (Circuit Opening (C / OPN)) | |
За роботу прикурювача відповідає запобіжник № 9, 15A, інший запобіжник знаходиться у блоці під капотом.
Підкапотний простір
Розташування
| № | Призначення |
|---|---|
| 1 | Блок силових запобіжників |
| 2 | Додатковий блок запобіжників |
| 3 | Блок запобіжників та реле |
| 4 | Блок управління ABS |

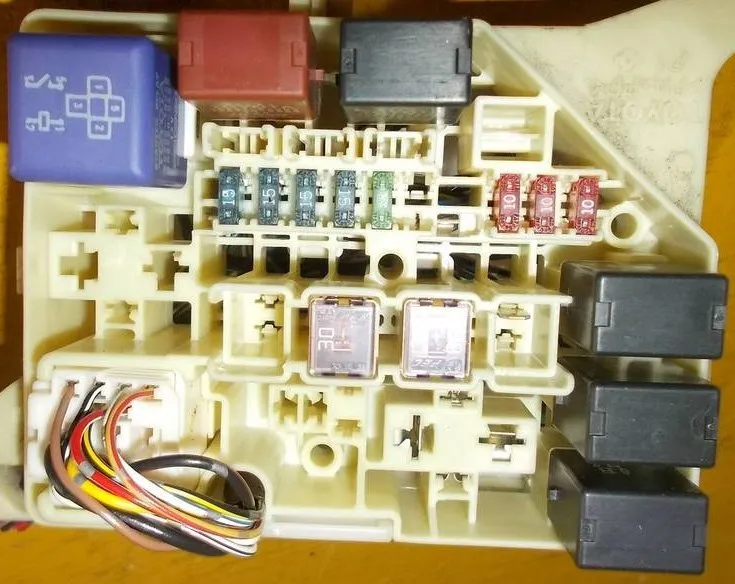

Блок запобіжників та реле
Цей блок розташований з лівої сторони підкапотного простору, поряд з акумулятором.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | DOME – Годинник, комбінація приладів, подвійний замок, фари, внутрішнє освітлення, попереджувальний зумер, багатофункціональний дисплей, аудіосистема, блок управління дверними замками |
| 2 | 15 | EFI – Блок управління двигуном, іммобілайзер, блок управління трансмісією |
| 3 | 15 | HORN – Звуковий сигнал |
| 4 | 15 | AM2 – Система заряджання, комбінація приладів, блок управління двигуном, іммобілайзер, блок управління коробкою передач, багатофункціональний дисплей, система подушок безпеки SRS, система запалювання |
| 5 | 30 | ST – Система запуску |
| 6 | – | |
| 7 | 10 | H − LP LH – Ліва фара, коректор фар |
| 8 | 10 | H − LP RH – Права фара, коректор фар |
| 9 | 15 | P / POINT – Розетка |
| 10 | Запасний запобіжник | |
| 11 | Запасний запобіжник | |
| 12 | Запасний запобіжник | |
| 13 | – | |
| 14 | – | |
| 15 | 30 | RDI – Вентилятор охолодження |
| 16 | 50 | HTR SUB1 – Додатковий обігрівач (PTC) |
| 17 | – | |
| Реле | ||
| R1 | Вентилятор охолодження | |
| R2 | Вентилятор охолодження | |
| R3 | Стартер | |
| R4 | – | |
| R5 | Силова розетка | |
| R6 | Додатковий обігрівач (PTC) | |
| R7 | EFI | |
| R8 | Муфта компресора кондиціонера | |
| R9 | Звуковий сигнал | |
Додатковий блок
| № | A | Компоненти, що захищаються |
|---|---|---|
| 1 | 10 | H-LP HI RH – Фари (денні ходові вогні) |
| 2 | 10 | H-LP HI LH – Комбінація приладів, фари (денні ходові вогні) |
| Реле | ||
| R1 | Фари | |
| R2 | Дальний/ближнє світло (DIM) | |
| R3 | – | |
Блок ABS
| № | Призначення |
|---|---|
| 1 | Запобіжник ABS № 3 (моделі без VSC); немає (моделі з VSC) |
| A | немає (моделі без VSC); Реле ABS MTR (моделі з VSC) |
| B | Реле ABS MTR (моделі без VSC); Реле ABS CUT (моделі з VSC) |
| C | Реле ABS SOL (моделі без VSC); немає (моделі з VSC) |
Блок силових запобіжників
Розташований на позитивній клемі акумуляторної батареї та виконаний у вигляді потужних плавких вставок.
| № | A | Позначення |
|---|---|---|
| 1 | 60 | MAIN – Запобіжники: «EFI», «DOME», «HORN», «ST», «AM2», «H − LP LH», «H − LP RH», «H − LP LH (HI)», » H − LP RH (HI) ”,“ H − LP LH (LO) ”,“ H − LP RH (LO) ” |
| 2 | 80 | Система «START / STOP» |
| 3 | 100/ 120 | ALT – Запобіжники: «ECU-B», «TAIL», «D / L», «OBD», «RDI», «AM1», «HAZ», «HTR», «HTR-SUB1″, ” POWER ”,“ STOP ”,“ DEF ”, Система заряджання |
| 4 | 60 | ABS – ABS |
