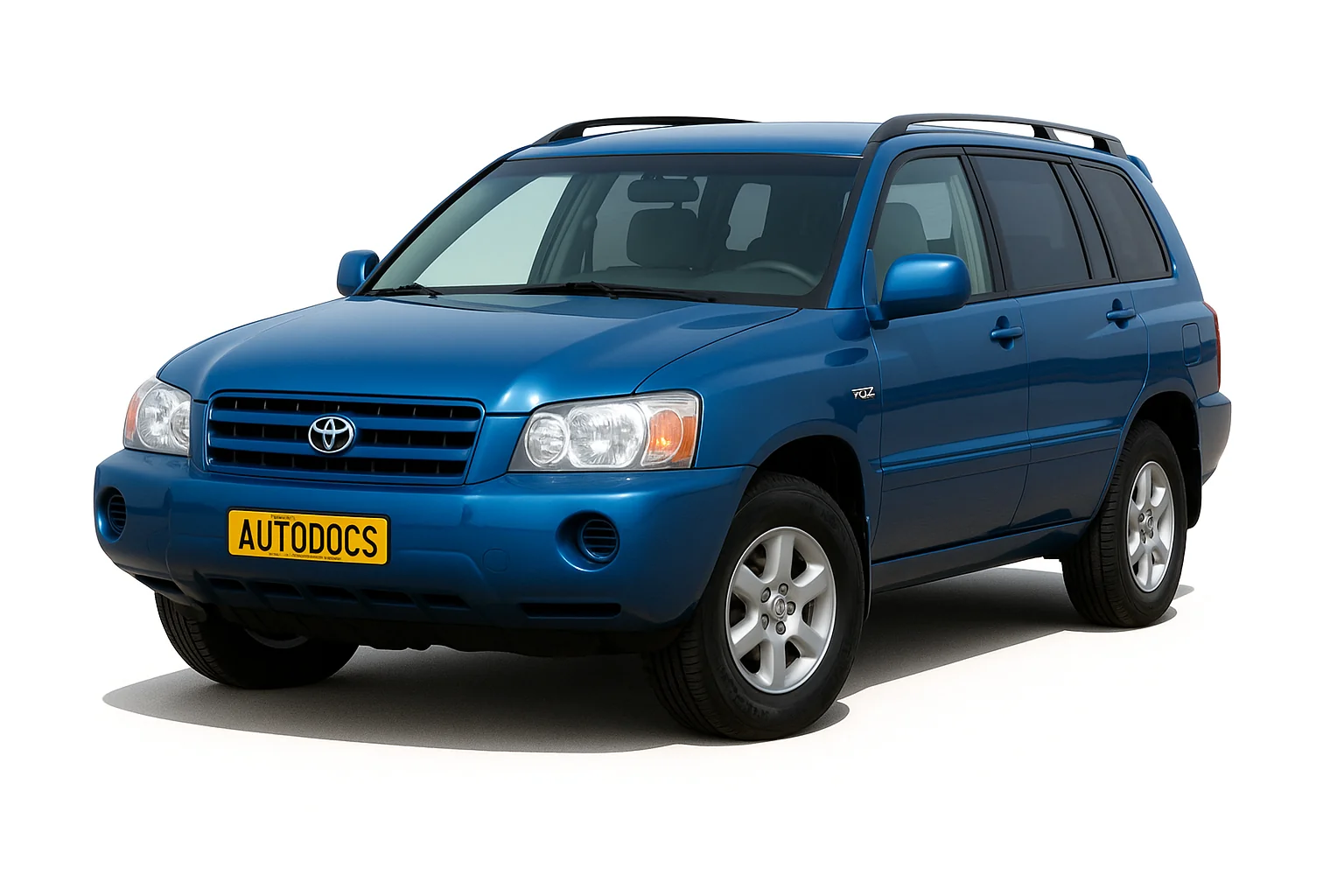

Toyota Highlander 1 го покоління випускався в 2000, 2001, 2002, 2003, 2004, 2005, 2006 та 2007 році з маркуванням U20. У деяких країнах відомий під назвою Toyota Kluger V. У даній публікації ми покажемо місця розташування електронних блоків управління, докладно опишемо запобіжники та реле Тойота Хайлендер 1 Клюгер зі схемами блоків та фото прикладами їх виконання. Зазначимо запобіжник прикурювача.
Розташування блоків та елементів у них може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання. Звіряйте інформацію зі своїми схемами на кришці блоку.
Зміст
Блоки в салоні
Розташування
Схема розміщення
Опис
- Блок керування навігацією
- Реле обігрівача
- Блок реле
- Блок запобіжників
- Реле покажчиків повороту (аварійна сигналізація)
- Розподільний блок
- Блок керування кондиціонером (без навігації)
- Блок управління протиугінною системою
- Блок мережевого шлюзу
- Комп'ютер транспондера ключа
- Блок керування електрообладнанням кузова
- Розподільний блок
- Блок керування двигуном
- Блок керування кондиціонером (за наявності навігації)
- Блок блокування селектора коробки передач
- Центральний блок подушок безпеки
- Підсилювач транспондера ключа
Блок запобіжників
Він знаходиться у нижній частині панелі приладів.
Схема
Позначення
| 1 | 7,5A IGN – 2001-2003: Комбінація приладів, система подушок безпеки SRS |
| 10A IGN – 2004-2007: Комбінація приладів, система подушок безпеки SRS, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, система класифікації переднього пасажира | |
| 2 | 7,5A RADIO NO.2 – Аудіо система, блокування селектора коробки передач, навігація, розважальна система для задніх пасажирів, кондиціонер, блок керування електрообладнанням кузова |
| 3 | 15A CIG – Прикурювач |
| 4 | 20A D RR DOOR - 2001-2003: Склопідйомник |
| 20A D RR DOOR – 2004-2007: Склопідйомник | |
| 5 | 15A PWR OUTLET – 2001-2003: Розетки |
| 15A PWR OUTLET – 2004-2007: Розетки | |
| 6 | 10A FR FOG – 2001-2003: Переднє протитуманне світло |
| 20A FR FOG – 2004-2007: Переднє протитуманне світло | |
| 7 | 15A SRS-IG – 2001-2003: Система подушок безпеки SRS |
| 8 | 15A ECU-IG – 2001-2003: Люк, ABS, VSC, блокування селектора коробки передач, система зарядки, круїз-контроль, аварійна сигналізація, система запуску |
| 10A ECU-IG – 2004-2007: Люк, ABS, VSC, блокування селектора коробки передач, система заряджання, система запуску | |
| 9 | 25A WIPER – Склоочисник та омивач |
| 10 | 20A P RR DOOR – 2001-2003: Склопідйомник |
| 20A P RR DOOR – 2004-2007: Склопідйомник | |
| 11 | 25A P FR DOOR – 2001-2003: Склопідйомник, освітлення у дверях, центральний замок |
| 25A D FR DOOR – 2004-2007: Склопідйомник, освітлення у дверях, центральний замок | |
| 12 | 20A S/ROOF – Люк |
| 13 | 15A HEATER – 2001-2003: Кондиціонер, вентилятор системи охолодження, обігрів заднього скла, обігрів дзеркал, комбінація приладів |
| 10A HEATER – 2004-2007: Кондиціонер, вентилятор системи охолодження, обігрів заднього скла, обігрів дзеркал, комбінація приладів | |
| 14 | 7,5A IG1 – Лампи заднього ходу, VSC, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, обігрів дзеркал, центральний замок, навігація, блок керування електрообладнанням кузова |
| 15 | 15A RR WIP – Задній склоочисник |
| 16 | 20A STOP – Лампи стоп-сигналу, додатковий стоп-сигнал, ABS, VSC, блокування селектора коробки передач, круїз-контроль, система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, освітлення причепа, блок керування електрообладнанням кузова |
| 17 | 7,5A OBD – Діагностичний роз'єм |
| 18 | 15A SEAT HTR – Підігрів сидінь |
| 19 | 15A IG2 – Система багатоточкового впорскування палива/ система послідовного впорскування палива, система зарядки, система запуску |
| 20 | 20A WASHER – Омивач скла, індикатор низького рівня рідини, що омиває. |
| 21 | 7,5A RR FOG – заднє протитуманне світло |
| 22 | 20A FR DEF – Кондиціонер, обігрів дзеркал |
| 23 | 20A D FR DOOR – 2001-2003: Склопідйомник, освітлення у дверях |
| 20A D FR DOOR – 2004-2007: Склопідйомник, освітлення у дверях, блок керування електрообладнанням кузова | |
| 24 | 10A TAIL – Габаритне світло, освітлення номерного знака, підсвічування панелі приладів |
| 25 | 7,5A PANEL – Підсвічування панелі приладів, освітлення причепа |
| 26 | 40A AM1 – Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| 27 | 30A POWER – Сидіння з електроприводом |
За роботу прикурювача відповідає запобіжник номер 3 на 15А.
На звороті блоку можуть кріпитися деякі реле.
Схема
Призначення
| R1 | Габаритне світло |
| R2 | Протитуманне світло |
| R3 | Допоміжне реле (ACC) |
Блок реле
Схема
Розшифровка
| R1 | Паливний насос (Circuit Opening) |
| R2 | Підігрів сидінь |
| R3 | Обігрів зони спокою щіток |
Додаткові елементи
Схема
Опис
- Блок керування люком
- Розподільний блок
- Блок управління розважальною системою для задніх пасажирів (без заднього обігрівача)
- Блок керування центральним замком
- Реле заднього обігрівача
- Аудіо підсилювач
- Блок управління розважальною системою для задніх пасажирів
- Блок управління скло підйомниками
Блоки під капотом
Розташування
Схема розміщення
Позначення
- Блок запобіжників та реле
- Блок керування гальмівною системою
- Блок реле ABS
- Додатковий блок запобіжників
Блок запобіжників та реле
Він розташований під капотом з лівого боку.
Фото приклад
Схема
Призначення
| 1 | - |
| 2 | - |
| 3 | 25A A/F – 2004-2007: Датчик співвідношення повітря паливо |
| 4 | 7,5A CRT - 2004-2007: Розважальна система для задніх пасажирів, навігація |
| 5 | 7,5A STARTER – 2004-2007: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| 6 | 7,5A STARTER – 2001-2003: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива |
| 7 | 7,5A ABS3 – 2001-2003: VSC |
| 10A EFI NO.2 – 2004-2007: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива | |
| 8 | 15A HEAD LP RH LWR – 2001-2003: Ближнє праве світло |
| 10A ETCS – 2004-2007: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива | |
| 9 | 15A HEAD LP LH LWR – 2001-2003: Ближнє ліве світло |
| 15A RR HTR – 2004-2007: Задній кондиціонер (обігрівач) | |
| 10 | 25A A/F – 2001-2003: Датчик співвідношення повітря паливо |
| 15A H−LP RH LWR – 2004-2007: Близьке праве світло | |
| 11 | 15A H−LP LH LWR – 2004-2007: Ближнє ліве світло |
| 12 | 7,5A ALT-S – Система заряджання |
| 13 | 20A POWER OUTLET2 – 2004-2007: Розетки |
| 14 | 20A TOWING – Освітлення причепа |
| 15 | 10A HORN – Звуковий сигнал |
| 16 | 15A SECURITY – Протиугінна система |
| 17 | 10A HEAD LP RH UPR – 2001-2003: Далеке праве світло |
| 10A H−LP RH UPR – 2004-2007: Далеке праве світло | |
| 18 | 7,5A ECU−B – Протиугінна система, кондиціонер, VSC, комбінація приладів, центральний замок, люк, система класифікації переднього пасажира, блок керування електрообладнанням кузова |
| 19 | 20A EFI – 2001-2003: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, паливний насос, іммобілайзер |
| 20A EFI NO.1 – 2004-2007: Система багатоточкового впорскування палива/система послідовного багатоточкового впорскування палива, паливний насос | |
| 20 | 25A DOOR LOCK – Центральний замок, протиугінна система |
| 21 | 10A HEAD LP LH UPR – 2001-2003: Далеке ліве світло |
| 10A H−LP LH UPR – 2004-2007: Далеке ліве світло | |
| 22 | 25A RADIO NO.1 – Аудіо система |
| 23 | 10A DOME – Освітлення салону, персональне освітлення, підсвічування замку запалювання, центральний замок, комбінація приладів, навігація, підсвічування дзеркал у сонцезахисних козирках |
| 24 | Short |
| 25 | 15A HAZARD – Аварійна сигналізація, підсвічування панелі приладів, освітлення причепа |
| 26 | 7,5A Запасний запобіжник |
| 27 | 15A Запасний запобіжник |
| 28 | 25A Запасний запобіжник |
| 29 | 40A MAIN – 2001-2003: Запобіжники: “HEAD LP RH LWR”, “HEAD LP LH LWR”, “HEAD LP RH UPR”, “HEAD LP LH UPR” |
| 40A MAIN - 2004-2007: Запобіжники: "H-LP RH LWR", "H-LP LH LWR", "H-LP RH UPR", "H-LP LH UPR" | |
| 30 | 30A AM2 – Система багатоточкового впорскування палива/ система послідовного багатоточкового впорскування палива, система запуску |
| 31 | 40A ABS2 – 2001-2003: ABS, VSC |
| 50A ABS2 – 2004-2007: ABS, VSC | |
| 32 | 40A ABS2 – 2001-2003: ABS, VSC |
| 30A ABS2 – 2004-2007: ABS, VSC | |
| 33 | 50A HEATER – 2001-2003: Кондиціонер |
| 50A HTR – 2004-2007: Кондиціонер | |
| 34 | 30A RDI – Вентилятор системи охолодження |
| 35 | 30A RR DEF – Обігрів заднього скла |
| 36 | 30A CDS – Вентилятор системи охолодження |
| 37 | 140A ALT – Запобіжники: “ABS1”, “ABS2”, “RDI”, CDS”, “RR DEF”, “HEATER”, “AM1”, “AM2”, “TAIL”, “PANEL”, “STOP”, “ S/ROOF”, “SEAT HTR” |
| 38 | 50A RDI |
| Реле | |
| R1 | Вентилятор системи охолодження (FAN NO.1) |
| R2 | Стартер |
| R3 | Вентилятор системи охолодження (FAN NO.3) |
| R4 | Датчик співвідношення повітря паливо (A/F) |
| R5 | Інвертор |
| R6 | - |
| R7 | Вентилятор системи охолодження (FAN NO.2) |
| R8 | - |
| R9 | Муфта компресора кондиціонера (MG CLT) |
| R10 | Звуковий сигнал |
| R11 | Блок керування двигуном (EFI) |
| R12 | Обігрів заднього скла |
| R13 | Фари (HEAD LAMP) |
| R14 | - |
Блок реле АБС
Схема
Розшифровка
- 1 –
- R1 –
- R2 – Реле АБС
- R3 – Реле АБС
Додатковий блок
Схема із кришки блоку
- DRL 7.5А – Денні ходові вогні
- R1 Денні ходові вогні (DRL NO.2)
- R2 Денні ходові вогні (DRL NO.4)
- R3 Денні ходові вогні (DRL NO.3)
