Toyota Sienta другого покоління випускалася у 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках з позначенням P170. За цей час модель пройшла рестайлінг. У цій статті ми представимо описання запобіжників та реле Toyota Sienta 2 зі схемами монтажних блоків, їх розташуванням та прикладами виконання на фото. Виділимо запобіжник, що відповідає за прикурювач.
Позначення запобіжників та реле, а також їх розташування в блоках можуть відрізнятися від представлених і залежать від року випуску, регіону постачання та рівня електрообладнання вашого автомобіля.
Блоки в салоні

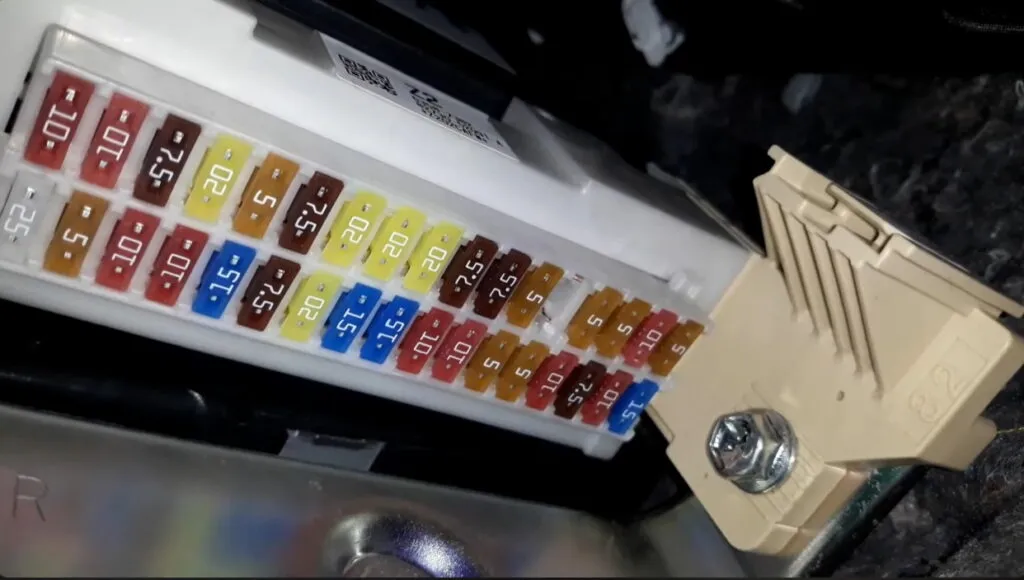

В салоні автомобіля монтажний блок розташований з лівої сторони під панеллю приладів. Для доступу необхідно зняти захисну кришку.

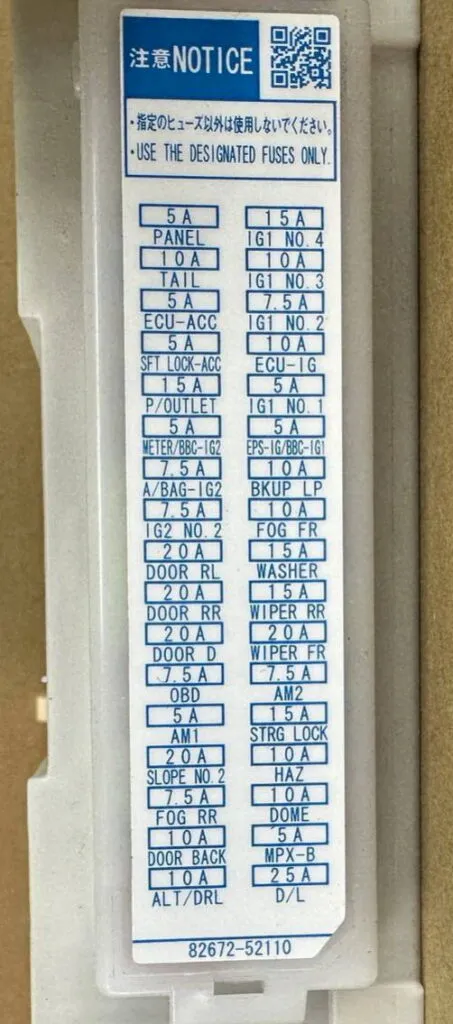

Перевіряйте призначення елементів за схемами з кришки вашого блоку.
| № | Призначення |
| P/OUTLET | Розетка живлення (прикурювач) |
| OBD | Діагностична система |
| STOP | Стоп-сигнали, Система впорскування палива, верхній стоп-сигнал, ABS, VSC, система управління блокуванням передачі |
| FOG RR | Задній протитуманний ліхтар, прилади та лічильники |
| D/L NO.3 | Система центрального замка |
| S/ROOF | Сонцезахисна штора панорамного даху |
| FOG FR | Передні протитуманні фари, прилади та лічильники |
| AM1 | Реле IG1, Реле ACC |
| D/L NO.2 | Система блокування задніх дверей, система центрального замка |
| DOOR NO.2 | Електропідйомники стекол |
| DOOR R/R | Електропідйомники стекол |
| DOOR R/L | Електропідйомники стекол |
| WASHER | Омивач лобового скла |
| WIPER NO.2 | Склоочисники лобового скла |
| WIPER RR | Склоочисник заднього скла |
| WIPER NO.1 | Склоочисники лобового скла |
| CIG | Розетка живлення |
| ACC | Зовнішні дзеркала заднього виду, аудіосистема, основний блок управління кузовом, годинник, система заряджання, розетка живлення, система старт-стоп, Аудіо |
| SFT LOCK-ACC | Система управління блокуванням селектора |
| TAIL | Передні габаритні вогні, стояночні вогні, ліхтарі освітлення номерного знака, передні протитуманні фари, задній протитуманний ліхтар |
| PANEL | Підсвічування ключа, підсвічування панелі приладів, підсвічування бардачка, основний блок управління кузовом |
| WIPER-S | Система заряджання |
| ECU-IG NO.1 | Електровентилятор охолодження, AFS, система заряджання, ABS, VSC |
| ECU-IG NO.2 | Ліхтарі заднього ходу, система впорскування палива, аудіосистема, AFS, датчик паркування Toyota |
| ECU-IG NO.3 | Система впорскування палива, салонне дзеркало заднього виду, система управління блокуванням передачі, омивач фар, аудіосистема, AFS, сонцезахисна штора панорамного даху, омивач лобового скла, система попередження про тиск у шинах |
| HTR-IG | Кондиціонер, обігрівач заднього скла, система старт-стоп |
| ECU-IG NO.4 | Основний блок управління кузовом, сигнальна лампа ременя безпеки переднього пасажира, система відключення подушок безпеки, зовнішні дзеркала заднього виду, датчик паркування Toyota |
| ECU-IG NO.5 | Система рульового управління з електропідсилювачем, система старт-стоп |
| IGN | Система інтелектуального доступу та запуску, Система впорскування палива, Система блокування рульового управління |
| S/HTR | Обігрівачі сидінь |
| METER | Індикатори та лічильники, Система старт-стоп двигуна |
| A/BAG | Система подушок безпеки SRS |
За роботу прикурювача відповідає запобіжник з позначенням P/OUTLET.
У верхній частині блоку розташовані запобіжники, що відповідають за електропідйомники стекол та електропривід сидінь.
Блоки під капотом

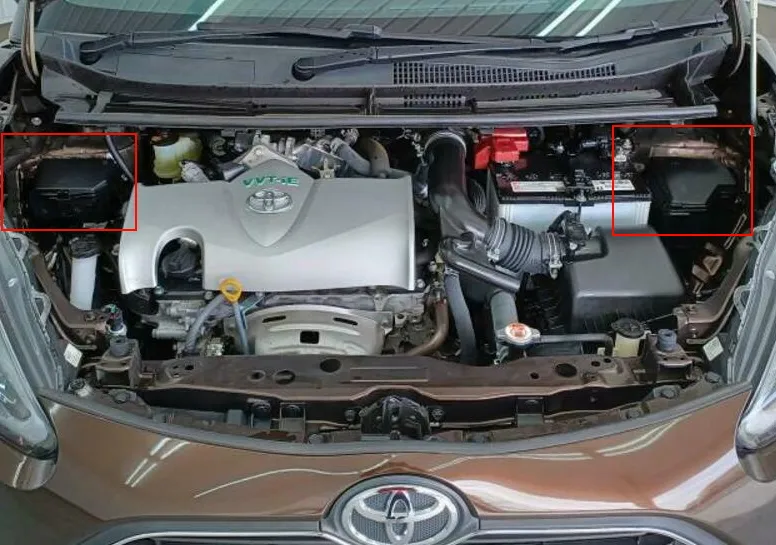

Під капотом знаходяться 2 блоки з запобіжниками та реле.
Основний монтажний блок

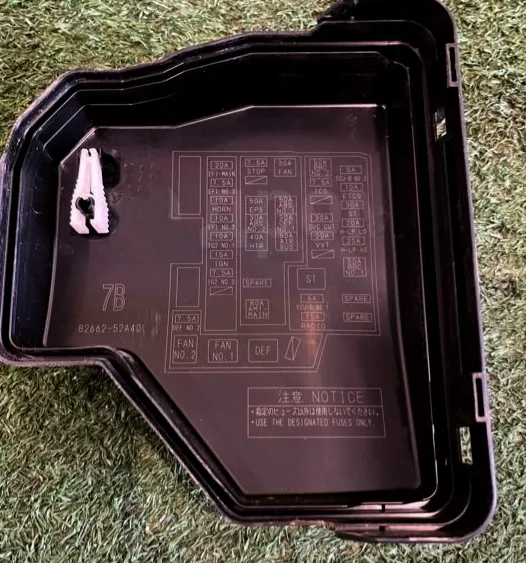

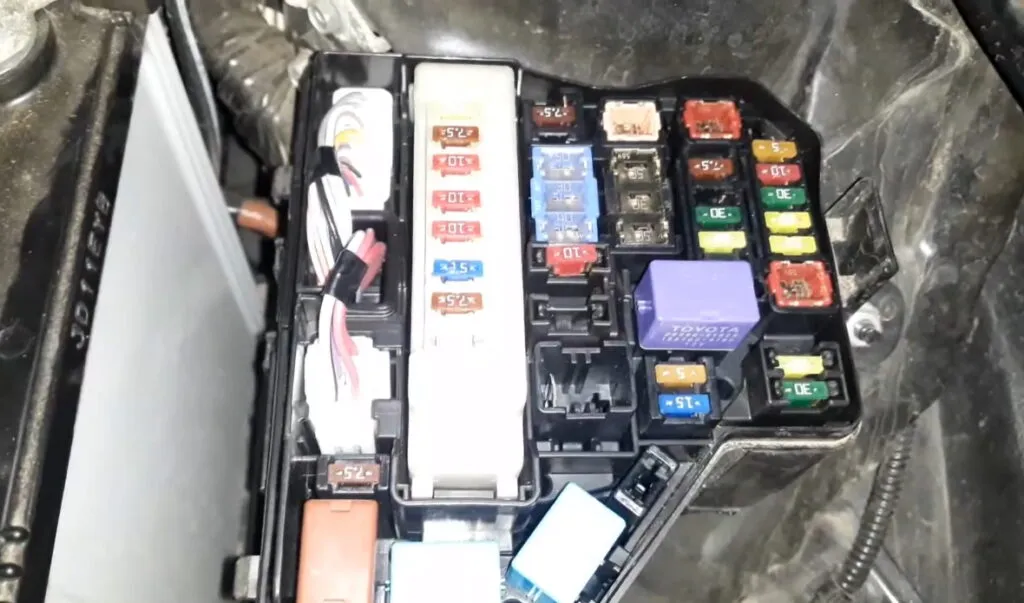

Основний блок з запобіжниками та реле розташований з лівої сторони, поруч з акумулятором та закритий захисною кришкою.
| № | Позначення |
|---|---|
| ECD MAIN | Система впорскування палива, EFI NO.2, EFI NO.3 |
| EFI NO.3 | Система впорскування палива |
| HORN | Звуковий сигнал |
| EFI NO.2 | Система старт-стоп, Система впорскування палива |
| IG2 | Система інтелектуального доступу та запуску, Система впорскування палива, Багаторежимна механічна коробка передач, Система подушок безпеки SRS, система блокування рульового управління, стоп-сигнали, Система старт-стоп двигуна |
| IGN | Система впорскування палива |
| MET | Індикатори та лічильники, Система старт-стоп двигуна |
| PWR HTR | *2 Потужний обігрівач, Система впорскування палива |
| EPS | Електропідсилювач керма |
| ABS NO.2 | ABS, VSC |
| DEF | Обігрівач заднього скла, ID/UP, MIR-HTR |
| SPARE | Запасний запобіжник |
| PTC | ПТК-обігрівач |
| HTR | Система кондиціонування повітря |
| H-LP CLN | – |
| RDI FAN | Електровентилятор охолодження |
| ABS NO.1 | ABS, VSC |
| BBC | Система старт-стоп двигуна |
| ST | Система запуску |
| AMP | Аудіо |
| D/L NO.2 | Центральний замок |
| D.C.C. | ПЛАФОН, ECU-B NO.1 |
| STR LOCK | Система блокування рульового управління |
| ECU-B NO.1 | Основний блок управління кузовом, система інтелектуального доступу та запуску |
| DOME | Внутрішнє освітлення, аудіо, VSC |
| ETCS | Система впорскування палива |
| HAZ | Сигнальні лампи |
| AM2 | Система впорскування палива, система інтелектуального доступу та запуску, система старт-стоп, система запуску, багаторежимна механічна коробка передач |
| ECU-B NO.2 | Прилади та лічильники, центральний замок, дистанційне управління, система старт-стоп, система інтелектуального доступу та запуску, багаторежимна механічна коробка передач, система кондиціонування повітря |
| R/I | EFI MAIN, ECD MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, KORNA |
| SPARE | Запасний запобіжник |
| MIR-HTR | Обігрівач зовнішніх дзеркал заднього виду |
| ID/UP | Система впорскування палива |

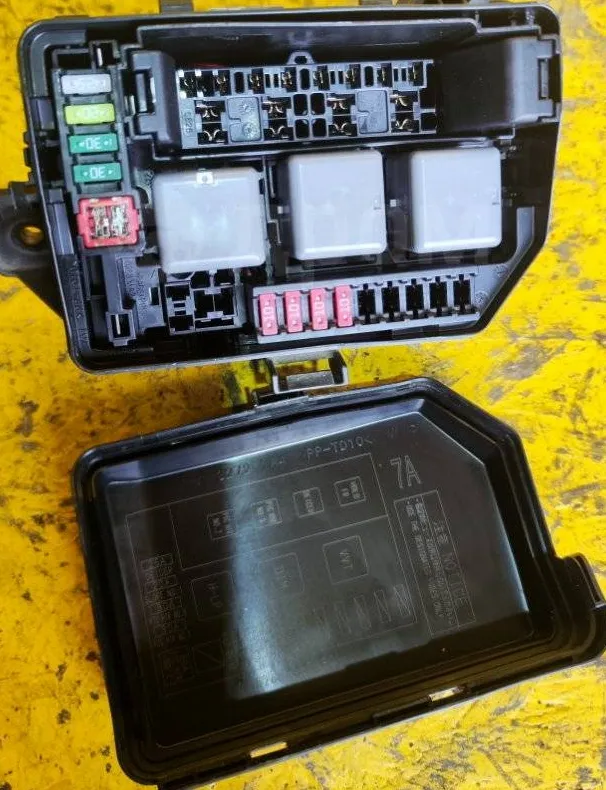

Додатковий монтажний блок
| № | Призначення |
|---|---|
| S-HORN | Звуковий сигнал |
| H-LP MAIN | Фари |
| MMT | Багаторежимна механічна коробка передач |
| H-LP RH HI | Права фара дальнього світла |
| H-LP LH HI | Ліва фара дальнього світла, індикатори та лічильники |
| H-LP RH LO | Права фара ближнього світла |
| H-LP LH LO | Ліва фара ближнього світла, ручний коректор фар |
На плюсовій клемі акумулятора також можуть бути встановлені потужні запобіжники у вигляді плавких вставок.
